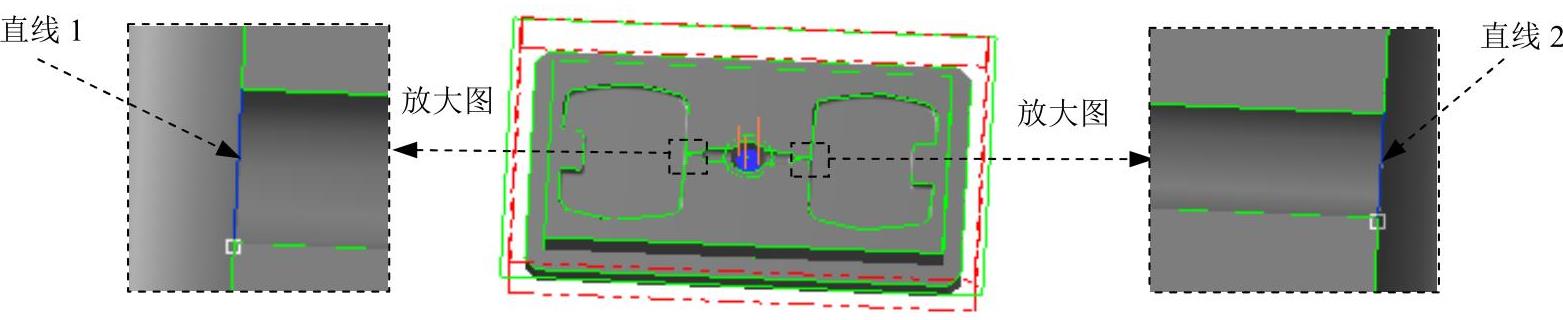

Step1.绘制加工边界。选择下拉菜单命令，绘制图20.33所示的两条直线，然后单击按钮。

图20.33 绘制加工边界

Step2.选择加工方法。选择下拉菜单命令。

Step3.选取加工面及加工范围。

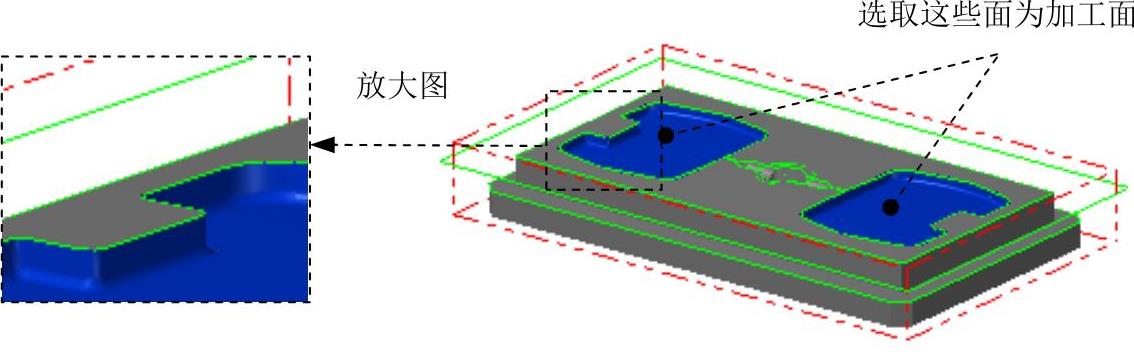

（1）在图形区中选取图20.34所示的66个曲面，然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。

图20.34 选取加工面

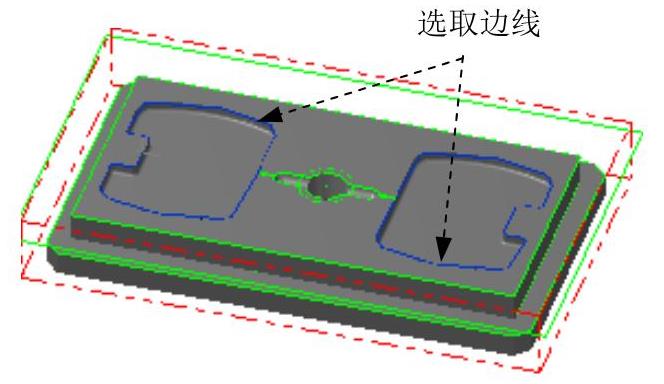

（2）单击“刀具路径的曲面选取”对话框的区域中的按钮，系统弹出“串连选项”对话框，采用“串联方式”选取图20.35所示的边线。单击按钮，系统返回至“刀具路径的曲面选取”对话框。单击按钮，系统弹出“曲面残料粗加工”对话框。

图20.35 选取加工范围

Step4.确定刀具类型。在“曲面残料粗加工”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（圆鼻刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面残料粗加工”对话框。

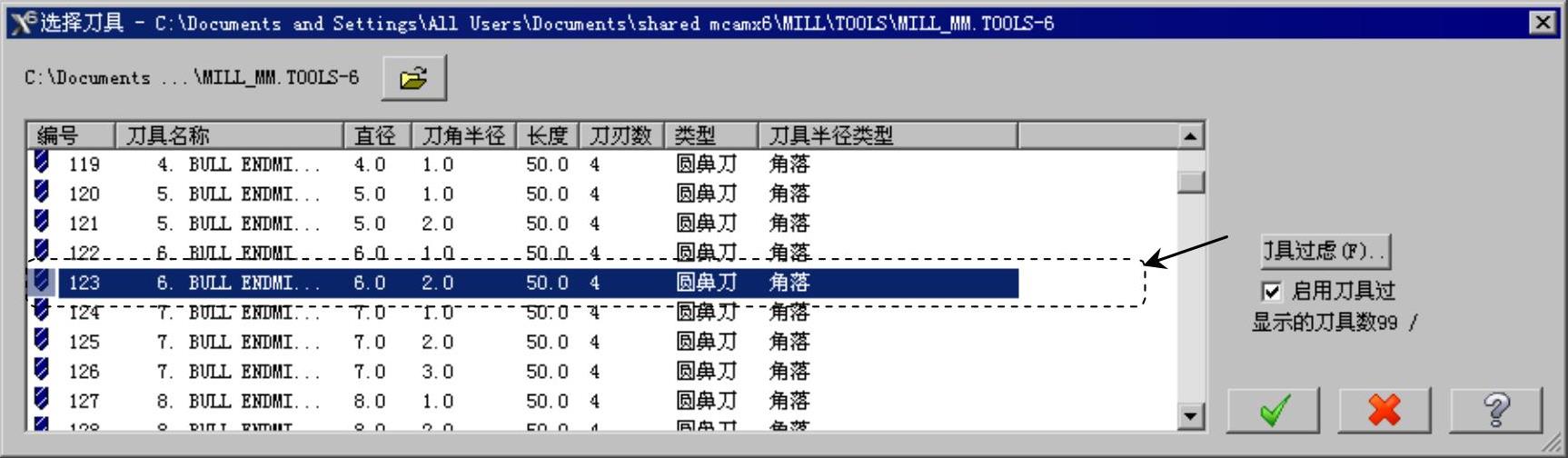

Step5.选择刀具。在“曲面残料粗加工”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图20.36所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面残料粗加工”对话框。

(www.daowen.com)

图20.36 “选择刀具”对话框

Step6.设置刀具相关参数。

（1）在“曲面残料粗加工”对话框的选项卡的列表框中显示出Step5所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为5。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1500.0。

（4）设置冷却方式。在选项卡中单击按钮，在系统弹出的“Coolant…”对话框的（切削液）下拉列表中选择选项。单击按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step7.设置曲面参数。在“曲面残料粗加工”对话框中单击选项卡，在文本框中输入值0.3，在文本框中输入值0，在文本框中输入值10，在文本框中输入值3，在区域的“刀具位置”选项选中单选项，在文本框中输入值1，其他参数采用系统默认设置值。

Step8.设置残料加工参数。在“曲面残料粗加工”对话框中单击选项卡，在文本框中输入值0.5，在文本框中输入值2，在区域选中单选项以及“曲面残料粗加工”对话框中左下方的复选框。

Step9.设置剩余材料参数。在“曲面残料粗加工”对话框中单击选项卡，所有参数采用系统默认设置值。

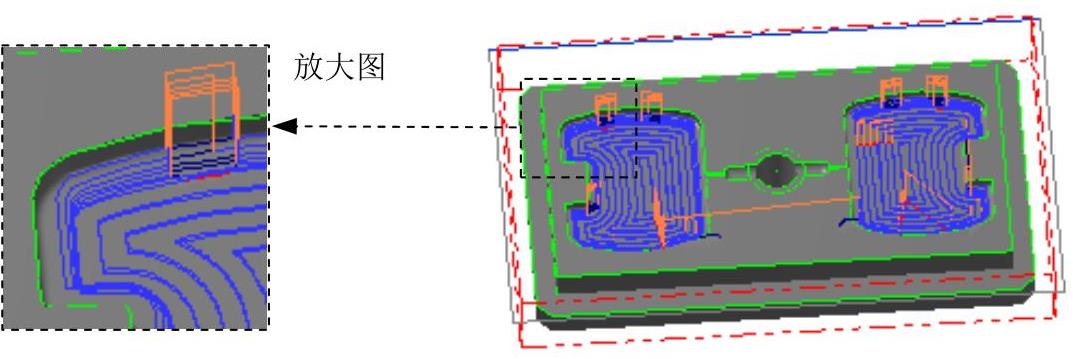

Step10.单击“曲面残料粗加工”对话框中的按钮，同时在图形区生成图20.37所示的刀具路径。

图20.37 刀具路径
