钻孔加工技术Stage6

Step1.选择下拉菜单978-7-111-48193-5-Chapter20-149.jpg978-7-111-48193-5-Chapter20-150.jpg978-7-111-48193-5-Chapter20-151.jpg命令,选取图20.21所示圆的中心点为钻孔点,在“选取钻孔的点”对话框中单击978-7-111-48193-5-Chapter20-152.jpg按钮,完成选取钻孔点的操作。同时系统弹出“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框。

Step2.确定刀具类型。在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框中单击978-7-111-48193-5-Chapter20-153.jpg节点,单击978-7-111-48193-5-Chapter20-154.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter20-155.jpg区域中的978-7-111-48193-5-Chapter20-156.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter20-157.jpg(钻头)按钮。单击978-7-111-48193-5-Chapter20-158.jpg按钮,关闭“刀具过滤列表设置”对话框。

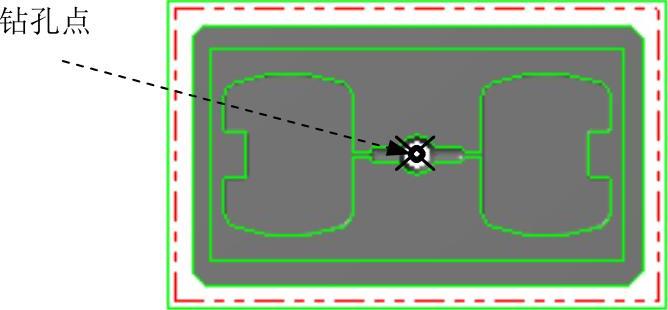

图20.21 钻孔点

Step3.选择刀具。在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框中单击978-7-111-48193-5-Chapter20-160.jpg按钮,在该对话框的列表框中选择图20.22所示的刀具。单击978-7-111-48193-5-Chapter20-161.jpg按钮,关闭“选择刀具”对话框,系统返回至“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框。

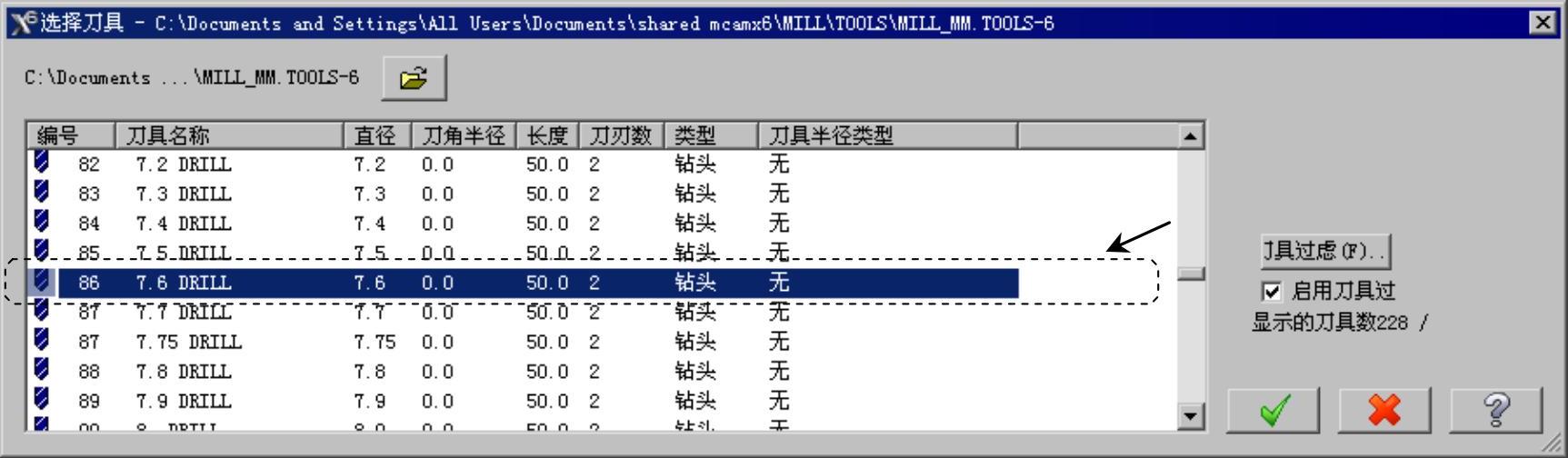

图20.22 “选择刀具”对话框

Step4.设置刀具参数。

(1)在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框的刀具列表中双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。(www.daowen.com)

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter20-163.jpg文本框中,将原有的数值改为3。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter20-164.jpg选项卡,在978-7-111-48193-5-Chapter20-165.jpg文本框中输入值150.0,在978-7-111-48193-5-Chapter20-166.jpg文本框中输入值80.0,在978-7-111-48193-5-Chapter20-167.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter20-168.jpg文本框中输入值1200.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter20-169.jpg选项卡中单击978-7-111-48193-5-Chapter20-170.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter20-171.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter20-172.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter20-173.jpg按钮,系统返回至“定义刀具-机床群组-1”对话框。

Step5.设置切削参数。所有参数设置采用系统默认设置值。

Step6.设置共同参数。在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter20-174.jpg节点,在978-7-111-48193-5-Chapter20-175.jpg文本框中输入值0,在978-7-111-48193-5-Chapter20-176.jpg文本框中输入值-20,完成共同参数的设置。

Step7.单击“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框中的978-7-111-48193-5-Chapter20-177.jpg按钮,完成加工参数的设置,此时系统将自动生成图20.23所示的刀具路径。

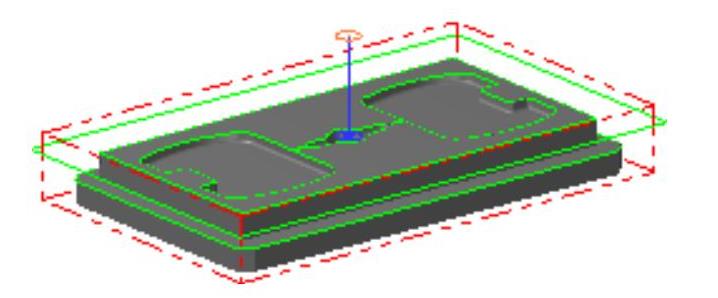

图20.23 刀具路径
