Step1.选择加工类型。选择下拉菜单命令，系统弹出“径向车削的切槽选项”对话框。

Step2.定义加工轮廓。采用默认的切槽定义方式，单击“径向车削的切槽选项”对话框中的按钮，系统弹出“串连选项”对话框。在该对话框中选中复选框，然后在图形区中依次选取图19.20所示的加工轮廓线。单击按钮，系统弹出“车床-进刀粗车属性”对话框。

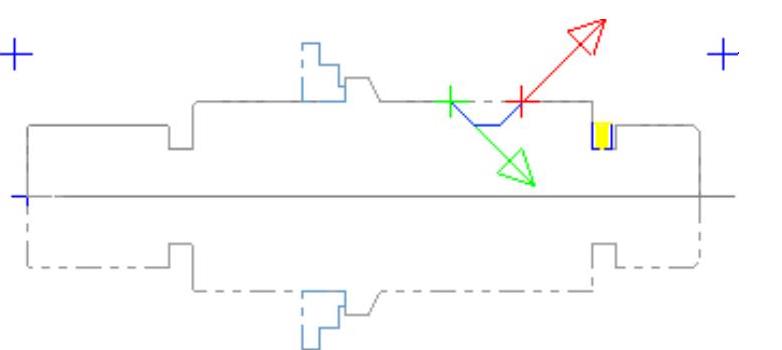

图19.20 选取加工轮廓

Step3.设置加工参数。

（1）在“车床-进刀粗车属性”对话框中选择“T4848 R0.3 OD GROOVE RIGHT–MEDIUM”刀具。

（2）单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项，单击该对话框中的按钮。(www.daowen.com)

（3）在“车床-进刀粗车属性”对话框中单击选项卡，切换到“径向粗车参数”界面，在文本框中输入值0.0，其他参数接受系统默认设置值。

（4）在“车床-进刀粗车属性”对话框中单击选项卡，切换到“径向精车参数”界面，在区域选中单选项，然后在文本框中输入值2.0；单击按钮，系统弹出“进刀”对话框，在选项卡的区域选中复选框；单击选项卡，在区域选中复选框；单击“进刀”对话框中的按钮，关闭“进刀”对话框。

Step4.在“车床-进刀粗车属性”对话框中单击按钮，完成加工参数的设置，此时系统将自动生成图19.21所示的刀具路径。

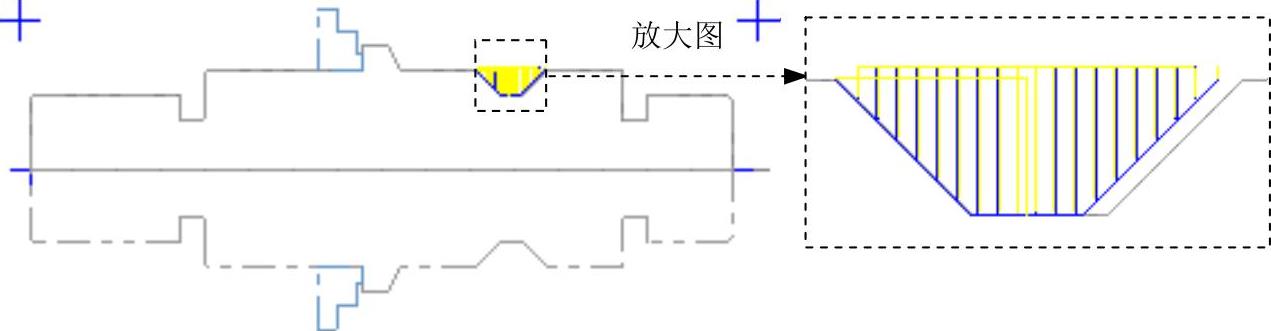

图19.21 刀具路径
