粗车加工2的技巧与方法

Step1.选择加工类型。选择下拉菜单978-7-111-48193-5-Chapter19-160.jpg978-7-111-48193-5-Chapter19-161.jpg978-7-111-48193-5-Chapter19-162.jpg命令,系统弹出“串连选项”对话框。

Step2.定义加工轮廓。在该对话框中选中978-7-111-48193-5-Chapter19-163.jpg复选框,然后在图形区中依次选取图19.14所示的加工轮廓线(中心线以上的部分)。单击978-7-111-48193-5-Chapter19-164.jpg按钮,系统弹出“车床粗加工属性”对话框。

Step3.选择刀具。在“车床粗加工属性”对话框中选择“T0101 R0.8 OD ROUGH RIGHT-80DEG.”刀具,在978-7-111-48193-5-Chapter19-165.jpg文本框中输入值300.0。

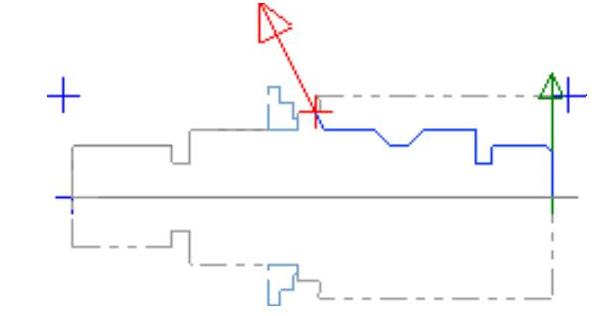

图19.14 选取加工轮廓

Step4.设置冷却方式。单击978-7-111-48193-5-Chapter19-167.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter19-168.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter19-169.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter19-170.jpg按钮,关闭“Coolant…”对话框。

Step5.设置粗车参数。(www.daowen.com)

(1)在“车床粗加工属性”对话框中单击978-7-111-48193-5-Chapter19-171.jpg选项卡,然后单击978-7-111-48193-5-Chapter19-172.jpg按钮,系统弹出“进退/刀设置”对话框。

(2)在“进退/刀设置”对话框中单击978-7-111-48193-5-Chapter19-173.jpg选项卡,在978-7-111-48193-5-Chapter19-174.jpg区域选中978-7-111-48193-5-Chapter19-175.jpg单选项。

(3)单击“进退/刀设置”对话框中的978-7-111-48193-5-Chapter19-176.jpg按钮,系统返回至“车床粗加工属性”对话框。然后在978-7-111-48193-5-Chapter19-177.jpg下拉列表中选择978-7-111-48193-5-Chapter19-178.jpg选项。

Step6.单击“车床粗加工属性”对话框中的978-7-111-48193-5-Chapter19-179.jpg按钮,完成粗车参数的设置,此时系统将自动生成图19.15所示的刀具路径。


图19.15 刀具路径
