Step1.选择加工类型。选择下拉菜单命令,系统弹出“串连选项”对话框。
Step2.定义加工轮廓。在该对话框中选中复选框,然后在图形区中依次选取图19.7所示的轮廓线。单击按钮,系统弹出“车床-精车属性”对话框。

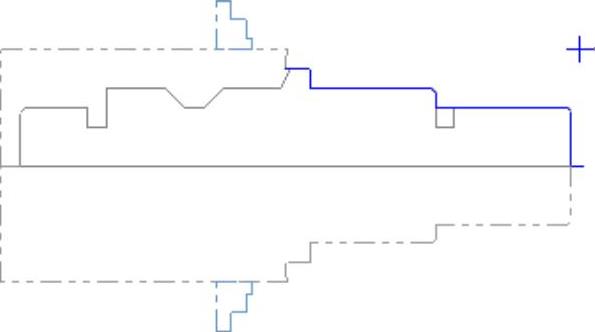

图19.7 选取加工轮廓
Step3.选择刀具。在“车床-精车属性”对话框中选择“T2121 R0.8 OD FINISHRIGHT-35.DEG”刀具,在文本框中输入值0.15;在文本框中输入值700.0;在下拉列表中选择选项,单击按钮,在弹出的“原点位置-使用者定义”对话框的文本框中输入值200.0,在文本框中输入值700.0。单击该对话框中的按钮,系统返回至“车床-精车属性”对话框,其他参数采用系统默认设置值。
Step4.设置冷却方式。单击按钮,系统弹出“Coolant…”对话框,在(切削液)下拉列表中选择选项。单击该对话框中的按钮,关闭“Coolant…”对话框。
Step5.设置精车参数。(www.daowen.com)
(1)在“车床-精车属性”对话框中单击选项卡,然后单击按钮,系统弹出“进退/刀设置”对话框。
(2)在“进退/刀设置”对话框中单击选项卡,选中复选框并单击该按钮,此时系统弹出“新建轮廓线”对话框。
(3)在“新建轮廓线”对话框的文本框中输入值5,在文本框中输入值180,然后单击两次按钮。
Step6.单击“车床-精车属性”对话框中的按钮,完成参数的设置,此时系统将自动生成图19.8所示的刀具路径。

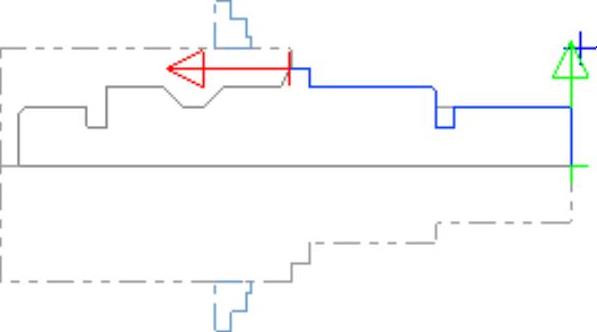

图19.8 刀具路径
