粗车加工1:打造高效生产的关键步骤

Step1.选择加工类型。选择下拉菜单978-7-111-48193-5-Chapter19-43.jpg978-7-111-48193-5-Chapter19-44.jpg978-7-111-48193-5-Chapter19-45.jpg命令,系统弹出“串连选项”对话框。

说明:先隐藏上步的刀具路径,以便于后面加工轮廓的选取,下同。

Step2.定义加工轮廓。在该对话框中选中978-7-111-48193-5-Chapter19-46.jpg复选框,然后在图形区中依次选取图19.5所示的轮廓线(中心线以上的部分)。单击978-7-111-48193-5-Chapter19-47.jpg按钮,系统弹出“车床粗加工属性”对话框。

Step3.选择刀具。在“车床粗加工属性”对话框中采用系统默认的刀具,在978-7-111-48193-5-Chapter19-48.jpg文本框中输入值300.0;在978-7-111-48193-5-Chapter19-49.jpg下拉列表中选择978-7-111-48193-5-Chapter19-50.jpg选项,单击978-7-111-48193-5-Chapter19-51.jpg按钮,在弹出的“原点位置-使用者定义”对话框的978-7-111-48193-5-Chapter19-52.jpg文本框中输入值200.0,在978-7-111-48193-5-Chapter19-53.jpg文本框中输入值700.0。单击该对话框中的978-7-111-48193-5-Chapter19-54.jpg按钮,系统返回至“车床粗加工-属性”对话框,其他参数采用系统默认设置值。

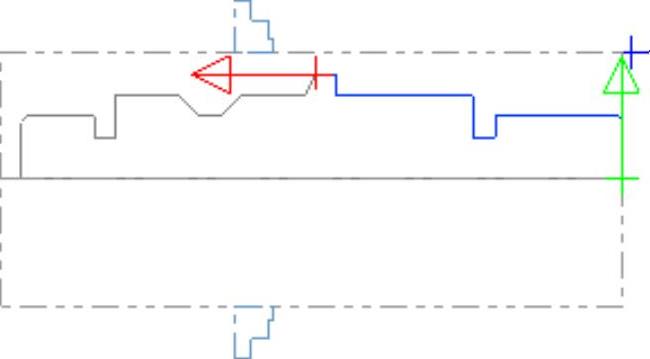

图19.5 选取加工轮廓(www.daowen.com)

Step4.设置冷却方式。单击978-7-111-48193-5-Chapter19-56.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter19-57.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter19-58.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter19-59.jpg按钮,关闭“Coolant…”对话框。

Step5.设置粗车参数。在“车床粗加工属性”对话框中单击978-7-111-48193-5-Chapter19-60.jpg选项卡,然后在978-7-111-48193-5-Chapter19-61.jpg下拉列表中选择978-7-111-48193-5-Chapter19-62.jpg选项。

Step6.单击“车床粗加工属性”对话框中的978-7-111-48193-5-Chapter19-63.jpg按钮,完成参数的设置,此时系统将自动生成图19.6所示的刀具路径。

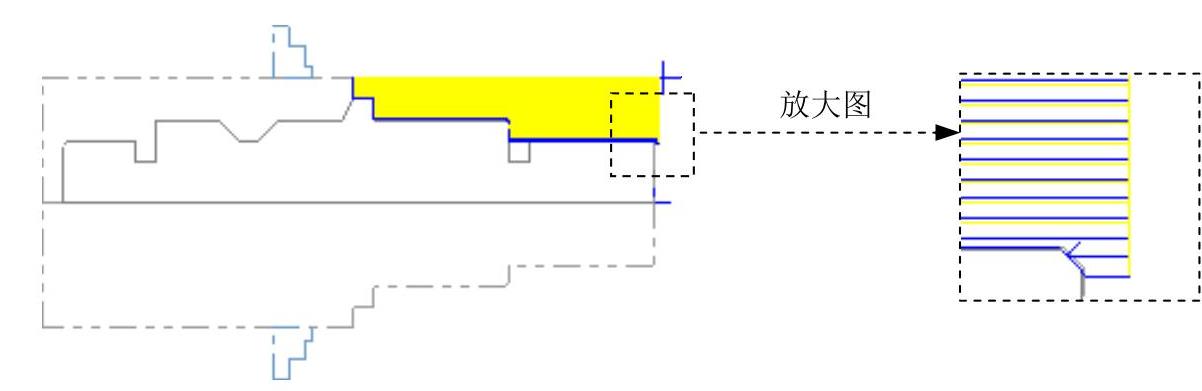

图19.6 刀具路径
