Step1.选择加工类型。选择下拉菜单命令，系统弹出“径向车削的切槽选项”对话框。

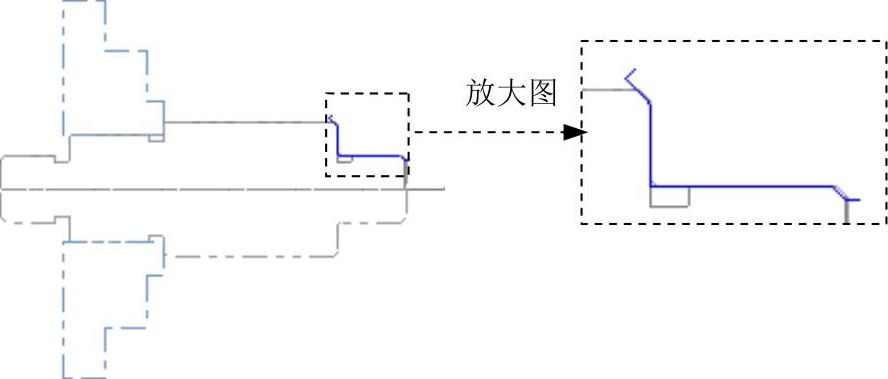

图18.15 刀具路径

Step2.定义加工轮廓。在“径向车削的切槽选项”对话框中选中单选项，单击按钮，在图形区依次选取图18.16所示的点1与点2，然后按Enter键，系统弹出“车床-径向粗车属性”对话框。

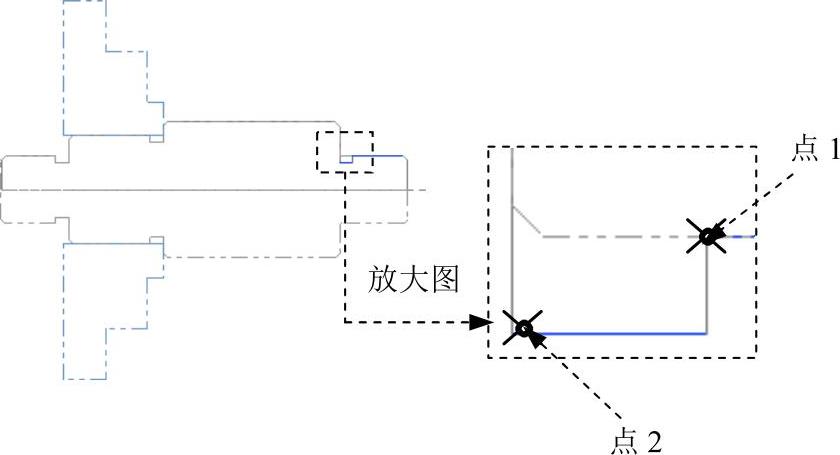

图18.16 定义加工轮廓

Step3.设置加工参数。

（1）在“车床-径向粗车属性”对话框中选择“T4747R0.1W1.85ODGROOVERIGHT–NARROW”刀具。

（2）在“车床-径向粗车属性”对话框中单击选项卡，切换到“径向粗车参数”界面，在文本框中输入值50.0。(www.daowen.com)

（3）在“车床-径向粗车属性”对话框中单击选项卡，切换到“径向精车参数”界面；单击按钮，系统弹出“进刀”对话框，在选项卡的区域选中复选框；单击选项卡，在区域选中复选框；单击“进刀”对话框中的按钮，关闭“进刀”对话框。

Step4.在“车床-径向粗车属性”对话框中单击按钮，完成加工参数的设置，此时系统将自动生成图18.17所示的刀具路径。

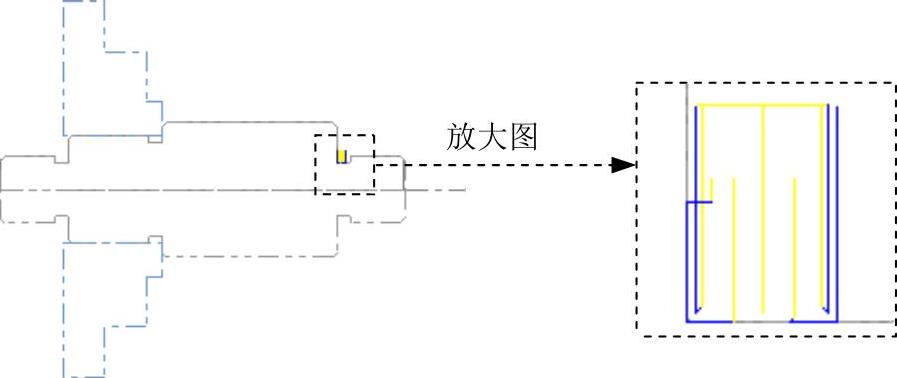

图18.17 刀具路径

Step5.实体切削验证。

（1）在选项卡中单击按钮，然后单击“验证已选择的操作”按钮，系统弹出“Mastercam Simulator”对话框。

（2）在“Mastercam Simulator”对话框中单击按钮，系统将开始进行实体切削仿真，单击按钮关闭“Mastercam Simulator”对话框。

Step6.保存模型。选择下拉菜单命令，即可保存模型。
