精细加工:Stage4

Step1.选择加工类型。选择下拉菜单978-7-111-48193-5-Chapter18-59.jpg978-7-111-48193-5-Chapter18-60.jpg978-7-111-48193-5-Chapter18-61.jpg命令,系统弹出“串连选项”对话框。

Step2.定义加工轮廓。在该对话框中选中978-7-111-48193-5-Chapter18-62.jpg复选框,然后在图形区中依次选取图18.6所示的加工轮廓线。单击978-7-111-48193-5-Chapter18-63.jpg按钮,系统弹出“车床-精车属性”对话框。

Step3.选择刀具。在“车床-精车属性”对话框中选择“T2121R0.8ODFINISH RIGHT-35.DEG”刀具,在978-7-111-48193-5-Chapter18-64.jpg文本框中输入值0.15;在978-7-111-48193-5-Chapter18-65.jpg文本框中输入值600.0,并选中978-7-111-48193-5-Chapter18-66.jpg单选项;在978-7-111-48193-5-Chapter18-67.jpg下拉列表中选择978-7-111-48193-5-Chapter18-68.jpg选项,然后单击978-7-111-48193-5-Chapter18-69.jpg按钮,在弹出的“换刀点-使用者定义”对话框的978-7-111-48193-5-Chapter18-70.jpg文本框中输入值150.0,在978-7-111-48193-5-Chapter18-71.jpg文本框中输入值300.0。单击该对话框中的978-7-111-48193-5-Chapter18-72.jpg按钮,系统返回至“车床-精车属性”对话框;其他参数采用系统默认设置值。

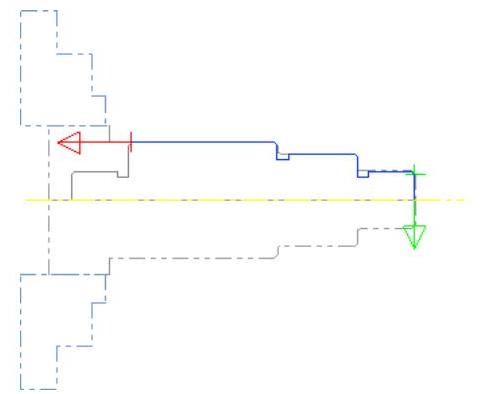

图18.6 选取加工轮廓

Step4.设置冷却方式。单击978-7-111-48193-5-Chapter18-74.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter18-75.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter18-76.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter18-77.jpg按钮,关闭“Coolant…”对话框。

Step5.设置精车参数。(www.daowen.com)

(1)在“车床-精车属性”对话框中单击978-7-111-48193-5-Chapter18-78.jpg选项卡,然后单击978-7-111-48193-5-Chapter18-79.jpg按钮,系统弹出“进退/刀设置”对话框。

(2)在“进退/刀设置”对话框中单击978-7-111-48193-5-Chapter18-80.jpg选项卡,选中978-7-111-48193-5-Chapter18-81.jpg复选框并单击该按钮,此时系统弹出“新建轮廓线”对话框。

(3)在“新建轮廓线”对话框的978-7-111-48193-5-Chapter18-82.jpg文本框中输入值5,在978-7-111-48193-5-Chapter18-83.jpg文本框中输入值180,然后单击两次978-7-111-48193-5-Chapter18-84.jpg按钮。

Step6.单击“车床-精车属性”对话框中的978-7-111-48193-5-Chapter18-85.jpg按钮,完成精车参数的设置,此时系统将自动生成图18.7所示的刀具路径。


图18.7 刀具路径
