精细放射状加工技术

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter17-126.jpg978-7-111-48193-5-Chapter17-127.jpg978-7-111-48193-5-Chapter17-128.jpg978-7-111-48193-5-Chapter17-129.jpg978-7-111-48193-5-Chapter17-130.jpg命令。

Step2.设置加工区域。

(1)选取加工曲面。在图形区中选择图17.22所示的面(共18个),单击Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)选取干涉曲面。单击978-7-111-48193-5-Chapter17-131.jpg区域中的978-7-111-48193-5-Chapter17-132.jpg按钮,然后选取图17.23所示的面(共3个),单击“标准选择”工具栏中的978-7-111-48193-5-Chapter17-133.jpg按钮,完成加工区域的设置,系统返回至“刀具路径的曲面选取”对话框。

(3)选取放射中心点。单击978-7-111-48193-5-Chapter17-134.jpg区域中的978-7-111-48193-5-Chapter17-135.jpg按钮,然后选取图17.24所示的点为放射中心点,系统返回至“刀具路径的曲面选取”对话框。

(4)单击978-7-111-48193-5-Chapter17-136.jpg按钮,系统弹出“曲面精加工放射状”对话框。

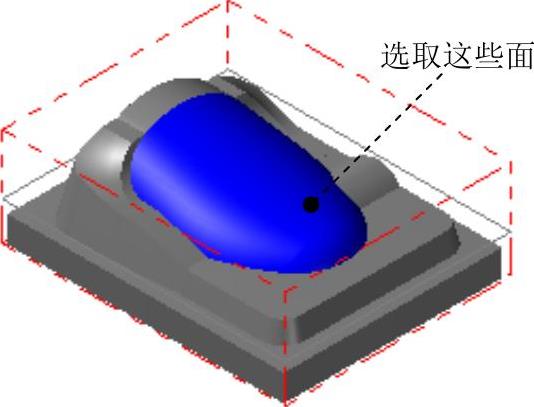

图17.22 选取加工曲面

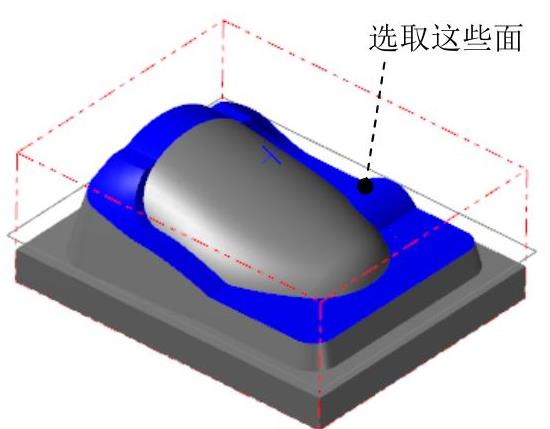

图17.23 选取干涉曲面

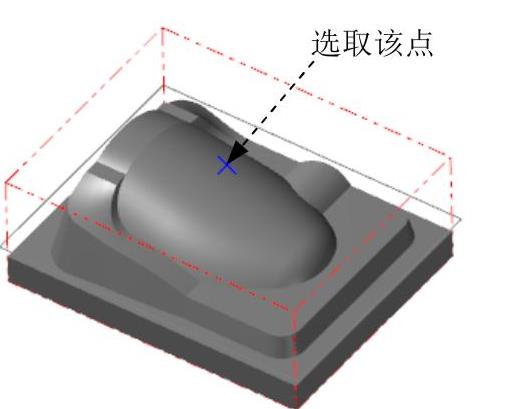

图17.24 选取放射中心点(www.daowen.com)

Step3.选择刀具。在“曲面精加工放射状”对话框中,选择上一步操作精加工环绕等距中创建的3号刀具。

Step4.设置曲面参数。在“曲面精加工放射状”对话框中单击978-7-111-48193-5-Chapter17-140.jpg选项卡,设置图17.25所示的参数。

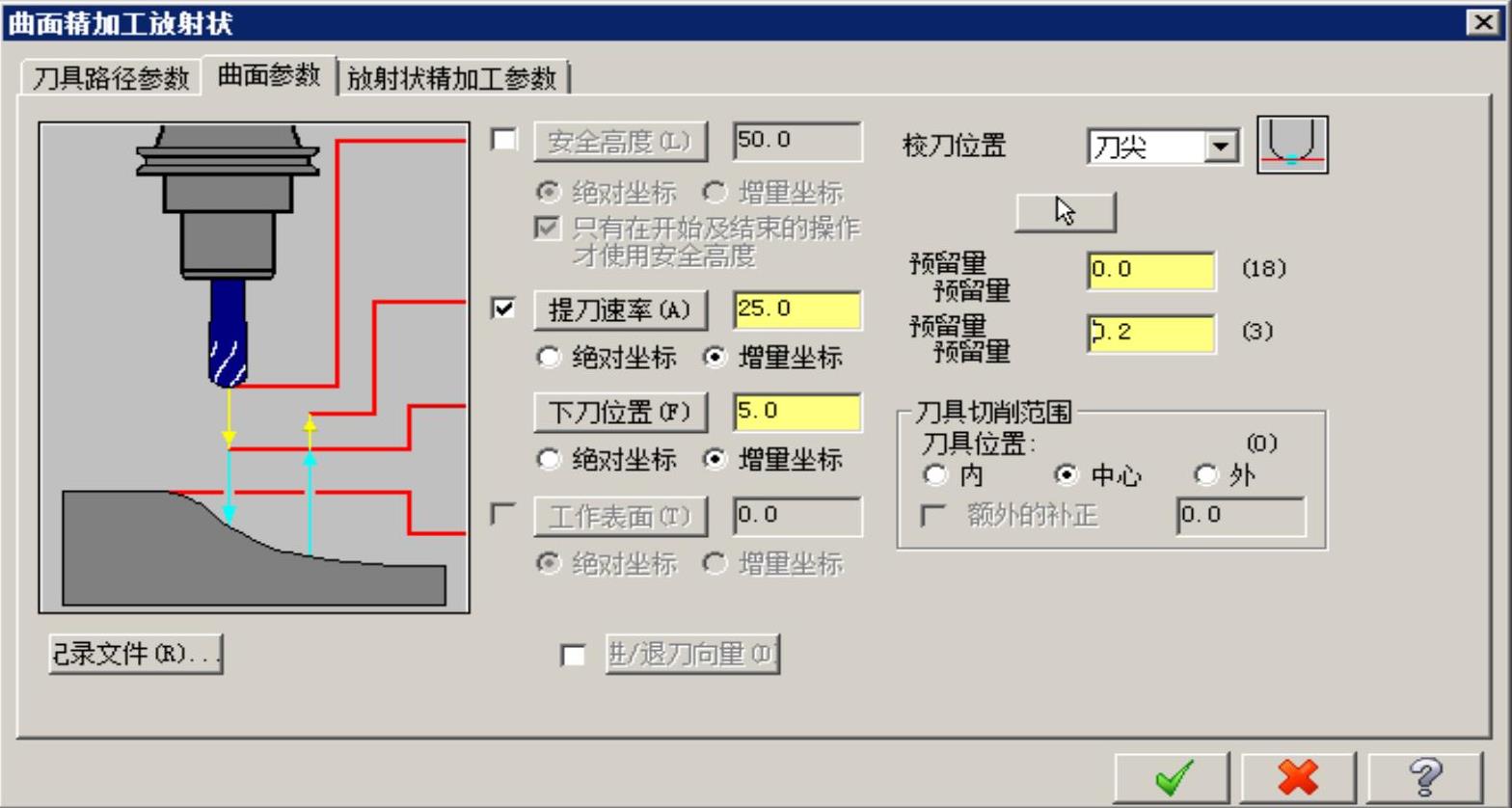

图17.25 “曲面参数”选项卡

Step5.设置精加工放射状参数。在“曲面精加工放射状”对话框中单击978-7-111-48193-5-Chapter17-142.jpg选项卡,设置图17.26所示的参数。

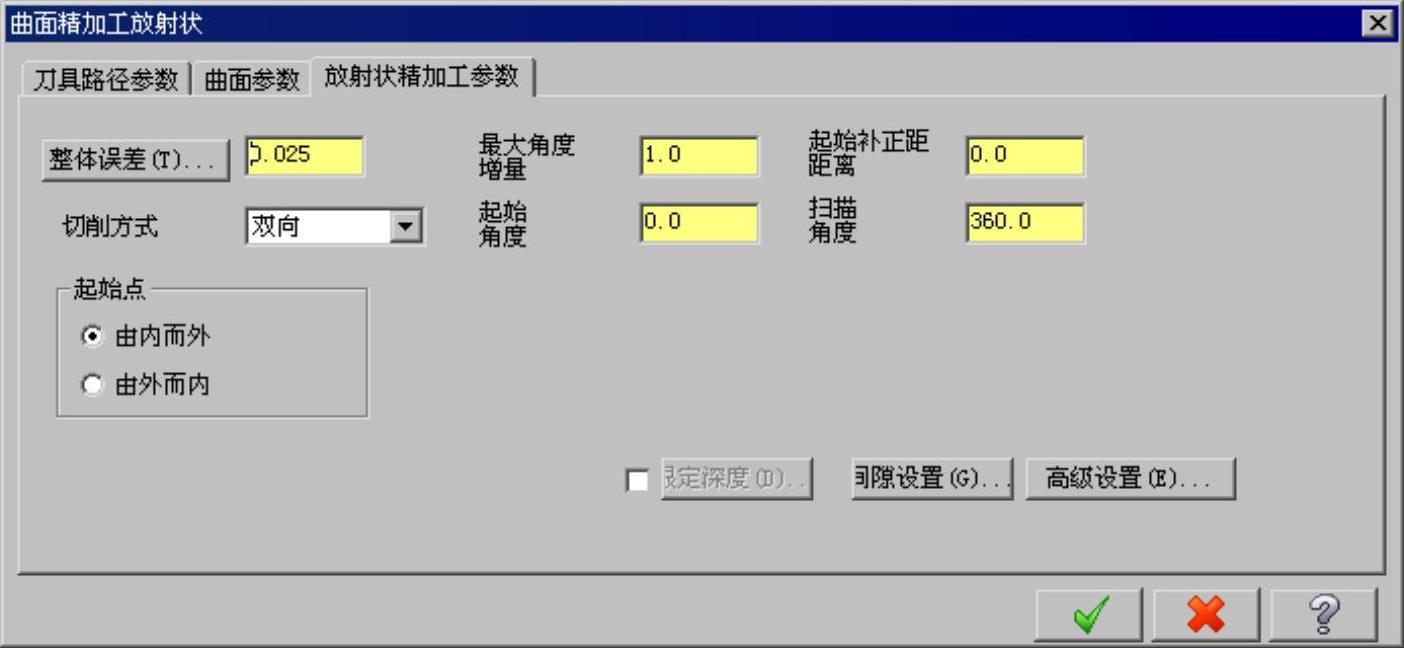

图17.26 “放射状精加工参数”选项卡

Step6.单击“曲面精加工放射状”对话框中的978-7-111-48193-5-Chapter17-144.jpg按钮,此时系统将自动生成图17.27所示的刀具路径。

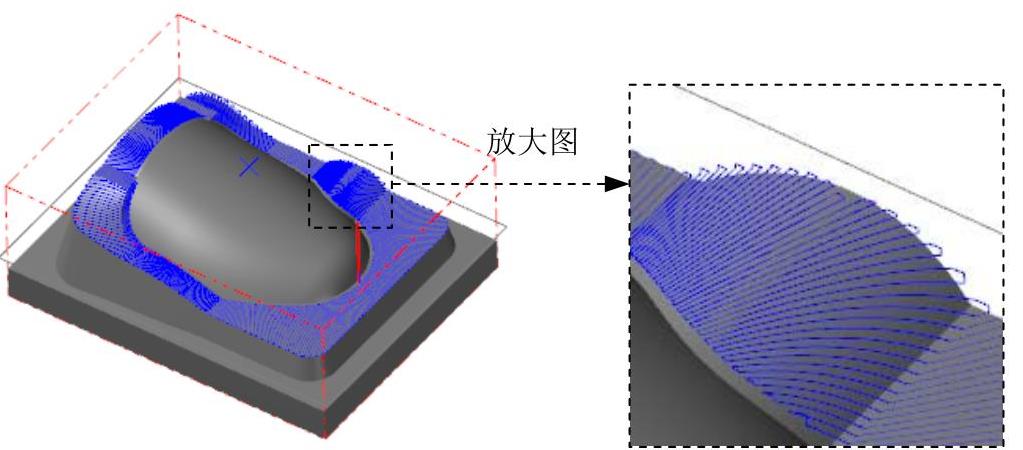

图17.27 刀具路径
