精密钻孔加工技术探讨

时间:2023-06-15 理论教育 版权反馈
【摘要】:Step1.选择下拉菜单命令,系统弹出“选取钻孔的点”对话框。Step2.在“选取钻孔的点”对话框中单击按钮,完成选取钻孔点的操作。Step3.确定刀具类型。在“定义刀具机床群组-1”对话框的文本框中,将原有的数值改为3。Step6.设置加工参数。单击“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框中的按钮,完成加工参数的设置,此时系统将自动生成图16.11所示的刀具路径。

精密钻孔加工技术探讨

说明:单击操作管理器中的978-7-111-48193-5-Chapter16-76.jpg按钮隐藏上步的刀具路径,以便于后面点的选取,下同。

Step1.选择下拉菜单978-7-111-48193-5-Chapter16-77.jpg978-7-111-48193-5-Chapter16-78.jpg978-7-111-48193-5-Chapter16-79.jpg命令,系统弹出“选取钻孔的点”对话框。

Step2.在“选取钻孔的点”对话框中单击978-7-111-48193-5-Chapter16-80.jpg按钮,完成选取钻孔点的操作。单击978-7-111-48193-5-Chapter16-81.jpg按钮,此时系统弹出“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框。

Step3.确定刀具类型。在“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框中单击978-7-111-48193-5-Chapter16-82.jpg节点,切换到“刀具参数”界面;单击978-7-111-48193-5-Chapter16-83.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter16-84.jpg区域中的978-7-111-48193-5-Chapter16-85.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter16-86.jpg(钻头)按钮。单击978-7-111-48193-5-Chapter16-87.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框。

Step4.选择刀具。在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框中单击978-7-111-48193-5-Chapter16-88.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图16.10所示的刀具。单击978-7-111-48193-5-Chapter16-89.jpg按钮,关闭“选择刀具”对话框,系统返回至“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框。

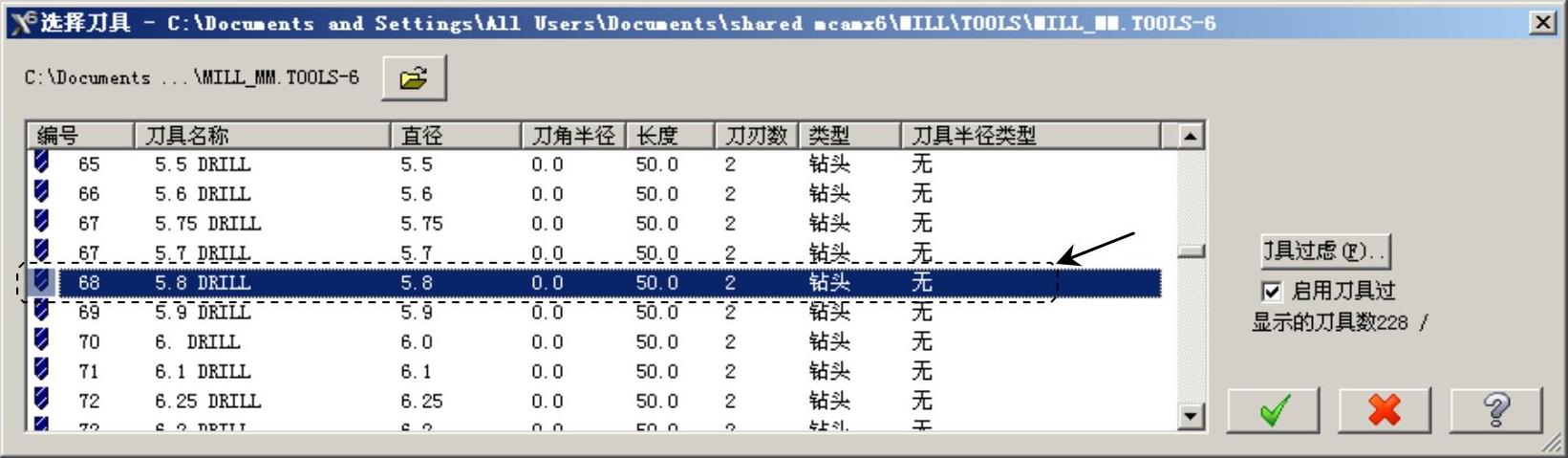

图16.10 “选择刀具”对话框

Step5.设置刀具参数。(www.daowen.com)

(1)在“2D刀具路径­钻孔/全圆铣削深孔钻-无啄孔”对话框的刀具列表中双击该刀具,系统弹出“定义刀具­机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具­机床群组-1”对话框的978-7-111-48193-5-Chapter16-91.jpg文本框中,将原有的数值改为3。

(3)设置刀具的加工参数。单击978-7-111-48193-5-Chapter16-92.jpg选项卡,在978-7-111-48193-5-Chapter16-93.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter16-94.jpg文本框中输入值50.0,在978-7-111-48193-5-Chapter16-95.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter16-96.jpg文本框中输入值1000.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter16-97.jpg选项卡中单击978-7-111-48193-5-Chapter16-98.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter16-99.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter16-100.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter16-101.jpg按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter16-102.jpg按钮,完成刀具参数的设置。

Step6.设置加工参数。在“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter16-103.jpg节点,在978-7-111-48193-5-Chapter16-104.jpg文本框中输入值-11.0。单击“2D刀具路径-钻孔/全圆铣削深孔钻-无啄孔”对话框中的978-7-111-48193-5-Chapter16-105.jpg按钮,完成加工参数的设置,此时系统将自动生成图16.11所示的刀具路径。
