Step1.绘制边界。

（1）选择下拉菜单命令。

（2）在图形区选取图16.2所示的面为附着曲面，然后在“标准选择”工具栏中单击按钮完成附着曲面的定义，同时系统弹出“创建所有边界线”工具栏。

（3）单击按钮完成所有边界的创建，结果如图16.3所示。

图16.2 零件模型

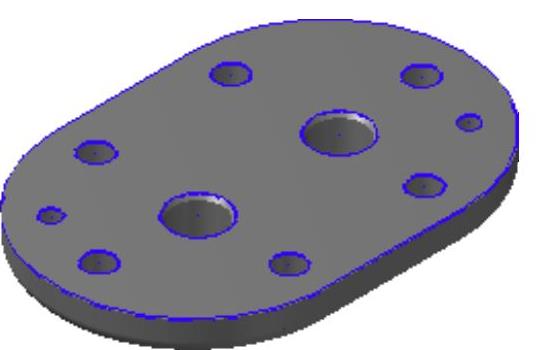

图16.3 绘制曲线边界

Step2.选择下拉菜单命令，系统弹出“输入新NC名称”对话框，采用系统默认的NC名称。单击按钮，完成NC名称的设置，同时系统弹出“串连选项”对话框。

Step3.设置加工区域。在图形区中选取图16.4所示的边线，单击按钮，完成加工区域的设置，同时系统弹出“2D刀具路径-平面铣削”对话框。

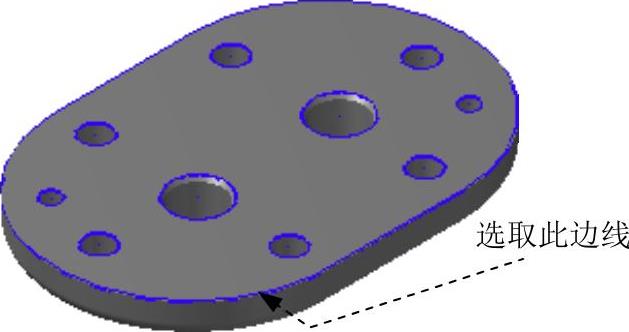

图16.4 选取切削范围边线

Step4.确定刀具类型。在“2D刀具路径-平面铣削”对话框的左侧节点列表中单击节点，切换到“刀具参数”界面；单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（面铣刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“2D刀具路径-平面铣削”对话框。(www.daowen.com)

Step5.选择刀具。在“2D刀具路径-平面铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图16.5所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“2D刀具路径-平面铣削”对话框。

Step6.设置刀具参数。

（1）完成上步操作后，在“2D刀具路径-平面铣削”对话框的刀具列表中双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

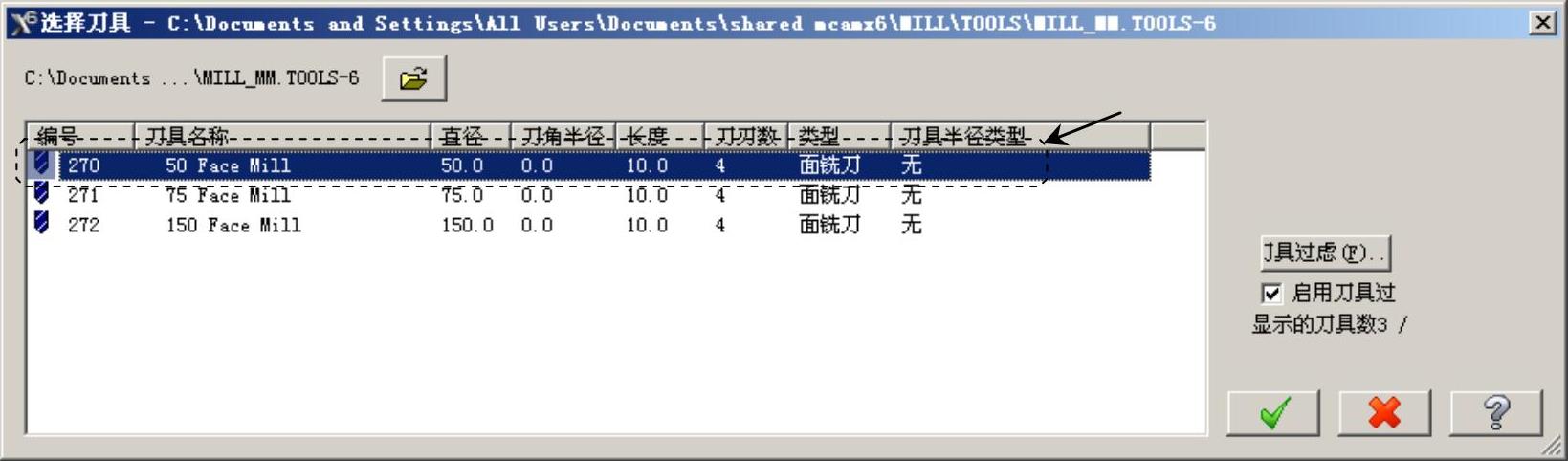

图16.5 “选择刀具”对话框

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为1。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框的选项卡，在文本框中输入值300.0，在文本框中输入值150.0，在文本框中输入值500.0，在文本框中输入值600.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step7.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“2D刀具路径-平面铣削”对话框。

Step8.设置加工参数。在“2D刀具路径-平面铣削”对话框的左侧节点列表中单击节点，在下拉列表中选择选项，在文本框中输入值0.2，在文本框中输入值90.0，然后选中复选框。

Step9.单击“2D刀具路径-平面铣削”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图16.6所示的刀具路径。
