Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。
(1)在图形区中选取图15.57所示的面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。
(2)单击区域中的按钮,选取图15.58所示的面为干涉面(共3个),然后按Enter键。单击按钮完成加工区域的设置,同时系统弹出“曲面精加工浅平面”对话框。

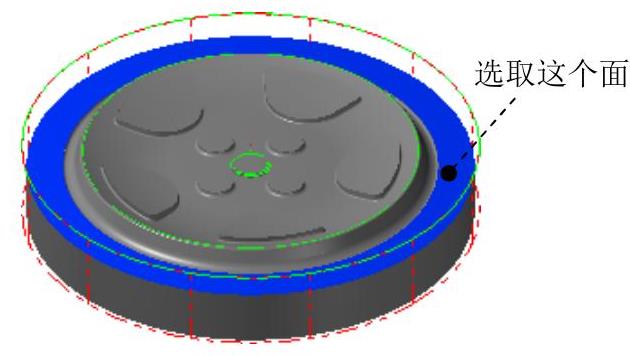

图15.57 选取加工面

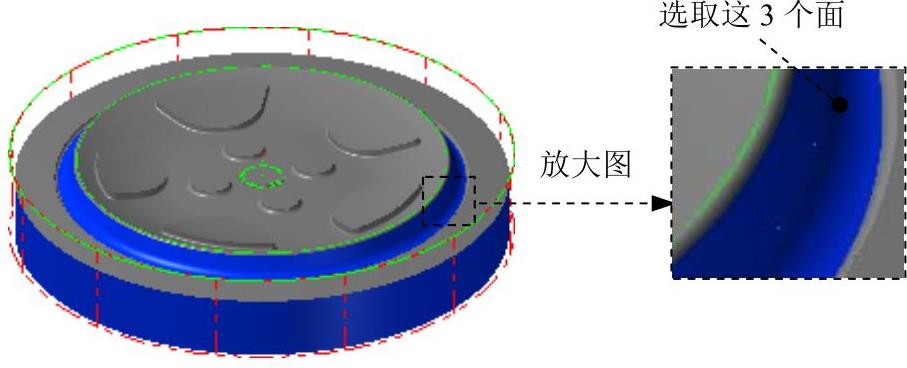

图15.58 选取干涉面
Step3.选择刀具。在“曲面精加工浅平面”对话框中取消选中复选框,选择图15.59所示的刀具。
Step4.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡,在(此处翻译有误,应为“干涉面预留量”)文本框中输入值2.0,其他参数采用系统默认设置值。

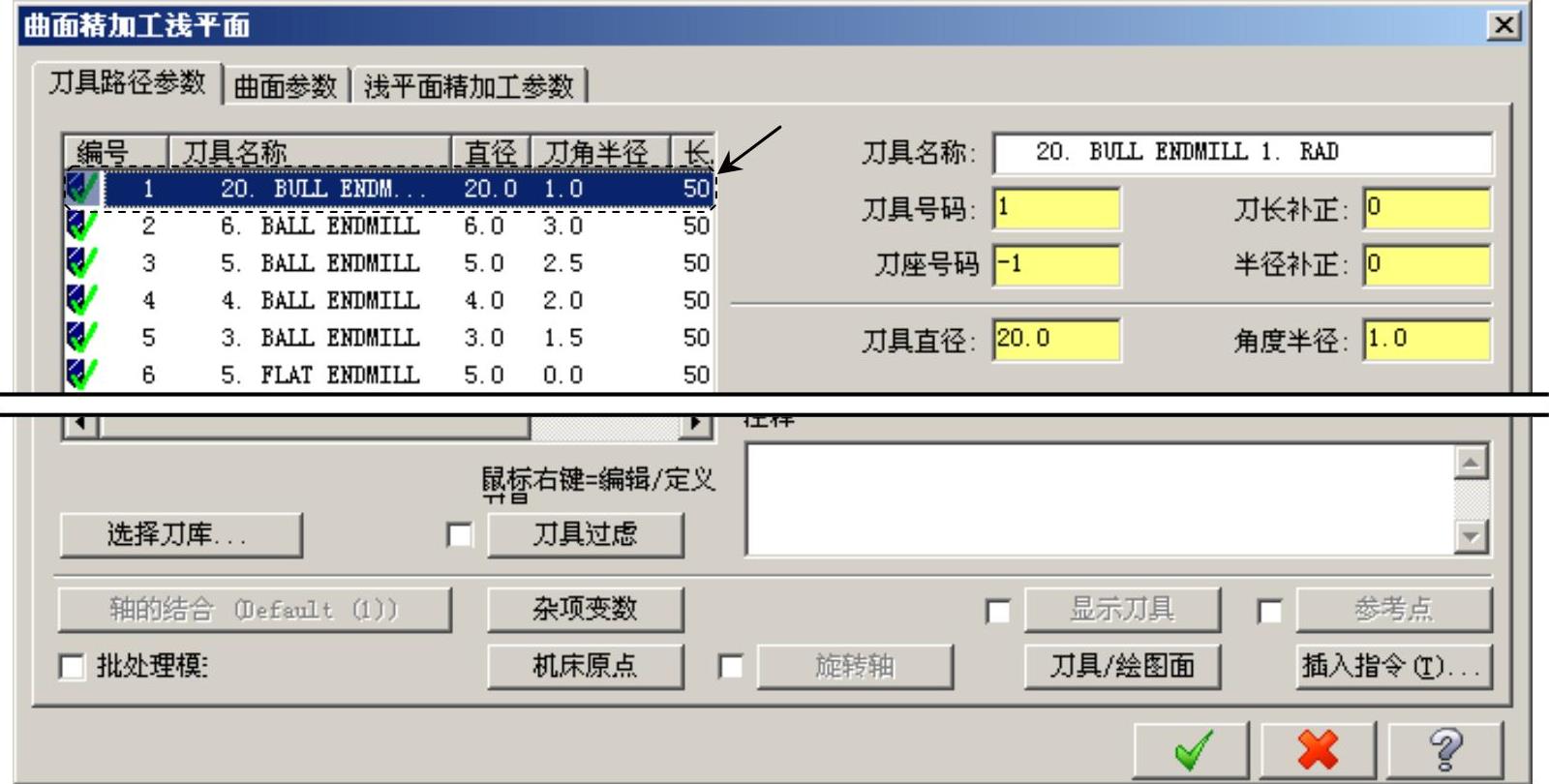

图15.59 “刀具路径参数”选项卡(www.daowen.com)
Step5.设置浅平面精加工参数。在“曲面精加工浅平面”对话框中单击选项卡,在选项卡的文本框中输入值10;单击按钮,在系统弹出的“刀具路径的间隙设置”对话框中单击按钮;单击按钮,系统返回至“曲面精加工浅平面”对话框。
Step6.单击“曲面精加工浅平面”对话框中的按钮,同时在图形区生成图15.60所示的刀具路径。
Step7.实体切削验证。
(1)在选项卡中单击按钮,然后单击按钮,系统弹出“Mastercam Simulator”对话框。
(2)在“Mastercam Simulator”对话框中单击按钮,系统将开始进行实体切削仿真,结果如图15.61所示。单击按钮关闭“Mastercam Simulator”对话框。

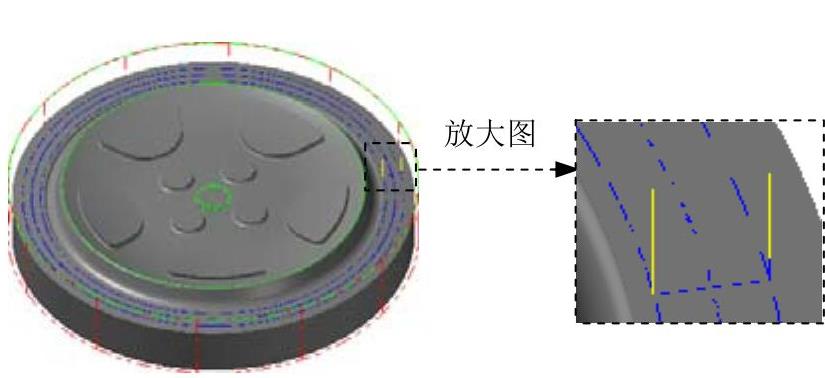

图15.60 刀具路径

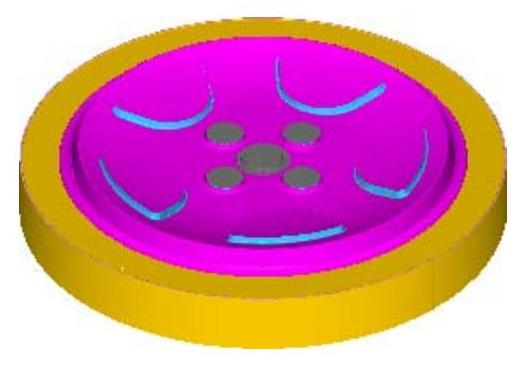

图15.61 仿真结果图
Step8.保存模型。选择下拉菜单命令,保存模型。
