Step1.选择加工方法。选择下拉菜单命令。

Step2.选取加工面。在图形区中选取图15.46所示的面（共5个面），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。单击“刀具路径的曲面选取”对话框中的按钮，系统弹出“曲面精加工浅平面”对话框。

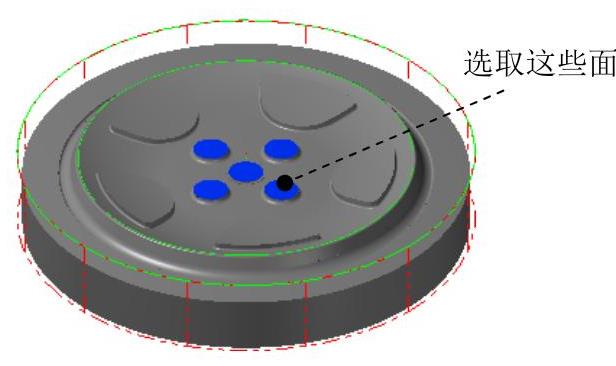

图15.46 选取加工面

Step3.确定刀具类型。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮。然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工浅平面”对话框。

Step4.选择刀具。在“曲面精加工浅平面”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图15.47所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工浅平面”对话框。

Step5.设置刀具参数。

（1）完成上步操作后，在“曲面精加工浅平面”对话框的刀具列表中双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

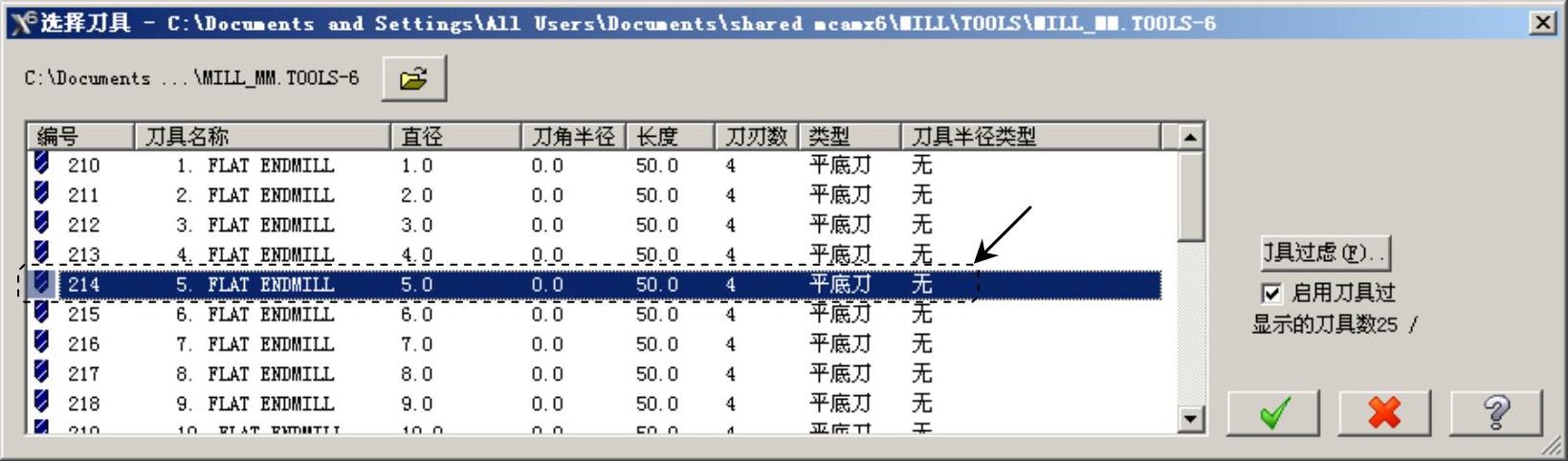

图15.47 “选择刀具”对话框(www.daowen.com)

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为6。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，系统返回至“定义刀具-机床群组-1”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“曲面精加工浅平面”对话框。

Step7.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡，所有参数采用系统默认设置值。

Step8.设置浅平面精加工参数。在“曲面精加工浅平面”对话框中单击选项卡，在选项卡的文本框中输入值2.5；选中复选框；单击按钮，系统返回至“曲面精加工浅平面”对话框。

Step9.单击“曲面精加工浅平面”对话框中的按钮，同时在图形区生成图15.48所示的刀具路径。

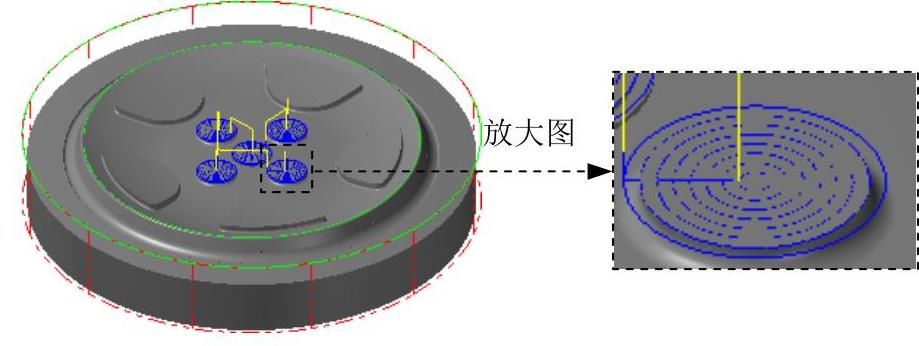

图15.48 刀具路径
