精加工与等高外形加工技巧二

说明:在进行此操作前可先将前面创建的直线隐藏起来。

Step1.绘制边界1。

(1)选择命令。选择下拉菜单978-7-111-48193-5-Chapter21-351.jpg978-7-111-48193-5-Chapter21-352.jpg978-7-111-48193-5-Chapter21-353.jpg978-7-111-48193-5-Chapter21-354.jpg978-7-111-48193-5-Chapter21-355.jpg命令。

(2)定义附着曲面和边界位置。在图形区中选取图21.44所示的面为附着曲面,此时在所选取的曲面上出现图21.45所示的箭头。移动鼠标,将箭头移动到图21.45所示的位置单击鼠标左键,此时系统自动生成创建的边界预览。单击978-7-111-48193-5-Chapter21-356.jpg按钮完成指定边界的创建。

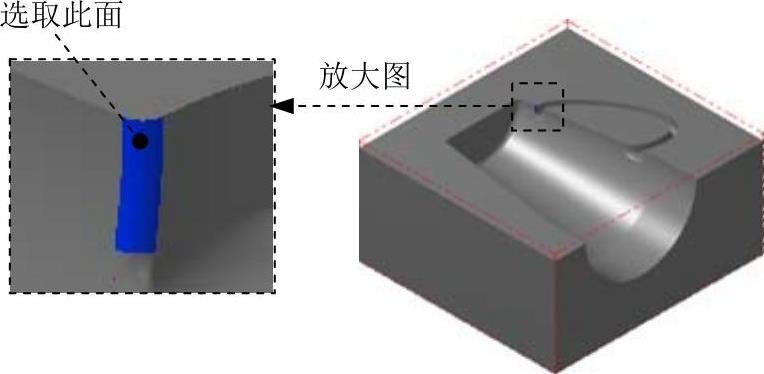

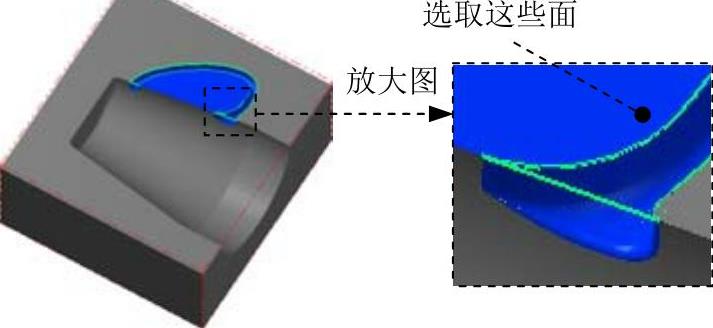

图21.44 定义附着面

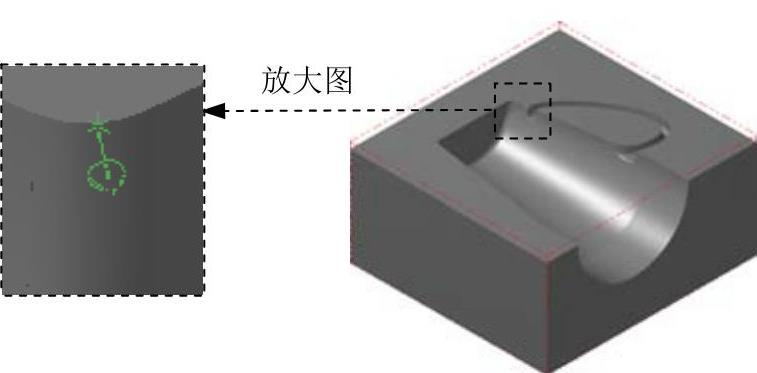

图21.45 定义边界位置

Step2.绘制边界2。参照Step1的操作方法,完成其余曲面边界曲线的创建,结果如图21.46所示。


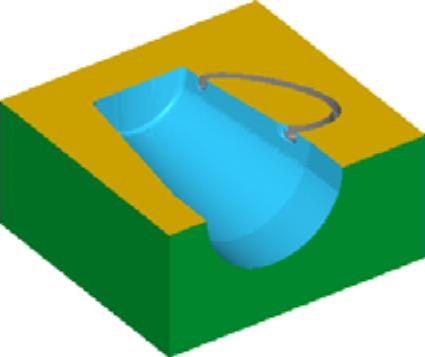

图21.46 绘制边界2

Step3.绘制边界3。单击顶视图978-7-111-48193-5-Chapter21-360.jpg按钮,选择下拉菜单978-7-111-48193-5-Chapter21-361.jpg978-7-111-48193-5-Chapter21-362.jpg978-7-111-48193-5-Chapter21-363.jpg978-7-111-48193-5-Chapter21-364.jpg978-7-111-48193-5-Chapter21-365.jpg命令,绘制图21.47所示的线。单击978-7-111-48193-5-Chapter21-366.jpg按钮,完成直线的绘制。

Step4.绘制边界4。具体操作参照Step3,结果如图21.48所示。


图21.47 绘制边界3

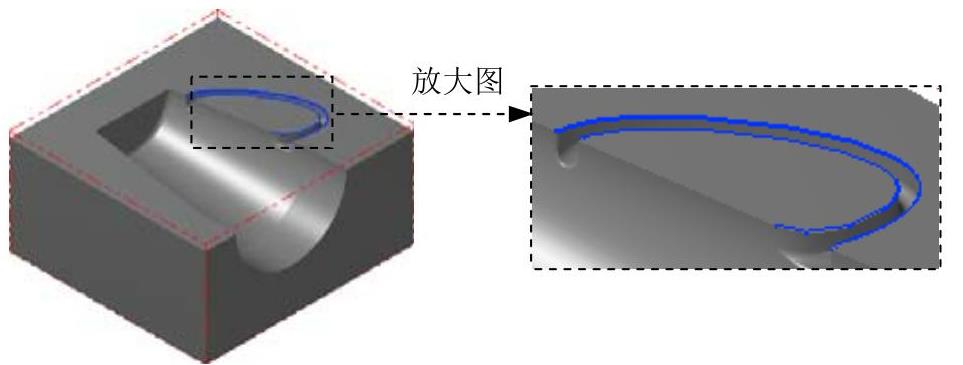

图21.48 绘制边界4

Step5.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter21-369.jpg978-7-111-48193-5-Chapter21-370.jpg978-7-111-48193-5-Chapter21-371.jpg978-7-111-48193-5-Chapter21-372.jpg978-7-111-48193-5-Chapter21-373.jpg命令。

Step6.设置加工区域。

(1)在图形区中选取图21.49所示的面(共16个),按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)在978-7-111-48193-5-Chapter21-374.jpg区域中单击978-7-111-48193-5-Chapter21-375.jpg按钮,系统弹出“串连选项”对话框。在图形区中选取图21.50所示的边线,单击978-7-111-48193-5-Chapter21-376.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。

(3)单击978-7-111-48193-5-Chapter21-377.jpg按钮,完成加工区域的设置,同时系统弹出“曲面精加工等高外形”对话框。

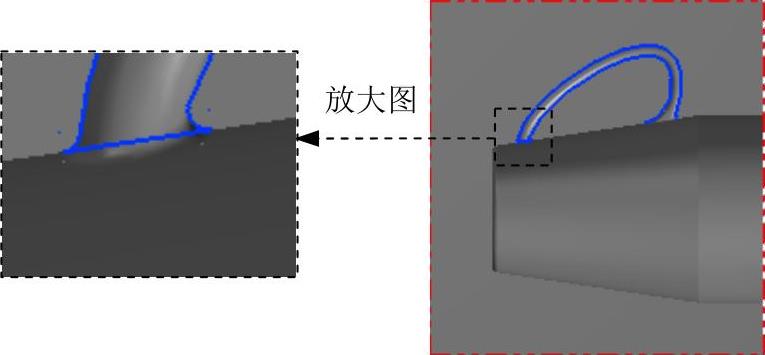

图21.49 设置加工面

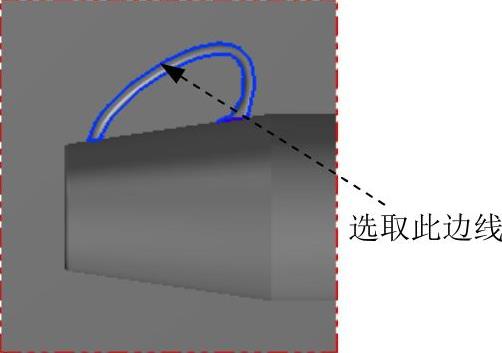

图21.50 选取切削范围边线(www.daowen.com)

Step7.确定刀具类型。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-380.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter21-381.jpg区域中的978-7-111-48193-5-Chapter21-382.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter21-383.jpg(球刀)按钮。然后单击978-7-111-48193-5-Chapter21-384.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工等高外形”对话框。

Step8.选择刀具。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-385.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图21.51所示的刀具。单击978-7-111-48193-5-Chapter21-386.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工等高外形”对话框。

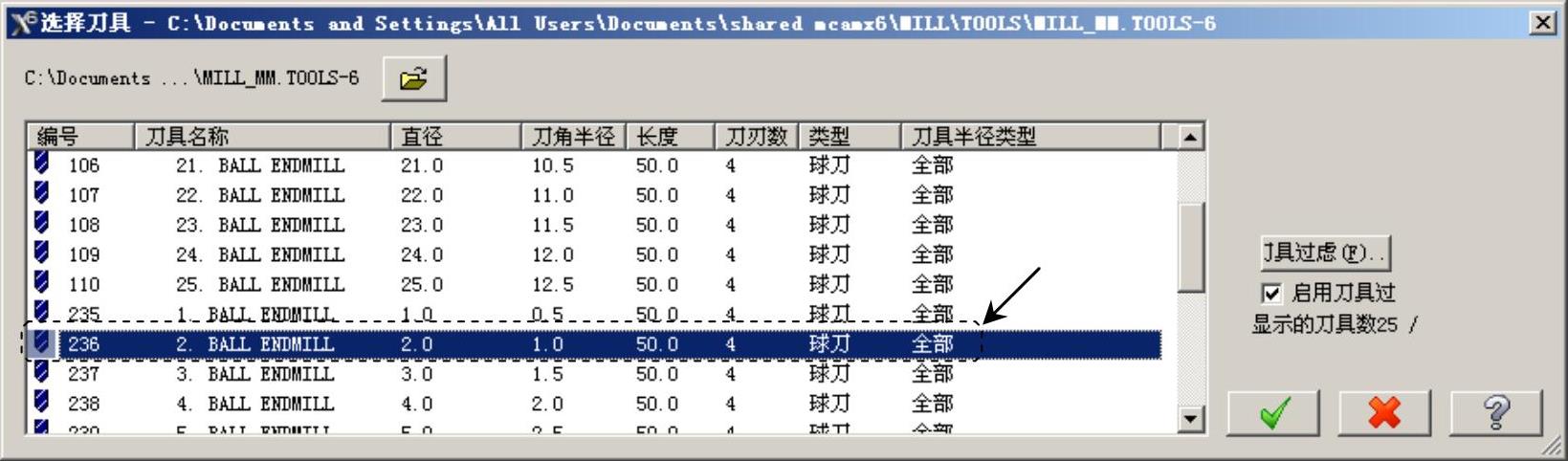

图21.51 “选择刀具”对话框

Step9.设置刀具参数。

(1)完成上步操作后,在“曲面精加工等高外形”对话框的978-7-111-48193-5-Chapter21-388.jpg选项卡的列表框中显示出Step8所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter21-389.jpg文本框中,将原有的数值改为6。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-390.jpg选项卡,在978-7-111-48193-5-Chapter21-391.jpg文本框中输入值200.0,在978-7-111-48193-5-Chapter21-392.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter21-393.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter21-394.jpg文本框中输入值5000.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter21-395.jpg选项卡中单击978-7-111-48193-5-Chapter21-396.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter21-397.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter21-398.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter21-399.jpg按钮,关闭“Coolant…”对话框。

Step10.单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter21-400.jpg按钮,完成刀具参数的设置,系统返回至“曲面精加工等高外形”对话框。

Step11.设置曲面参数。在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-401.jpg选项卡,所有参数采用系统默认设置值。

Step12.设置等高外形精加工参数。

(1)在“曲面精加工等高外形”对话框中单击978-7-111-48193-5-Chapter21-402.jpg选项卡,在978-7-111-48193-5-Chapter21-403.jpg文本框中输入值0.2。

(2)在978-7-111-48193-5-Chapter21-404.jpg区域选中978-7-111-48193-5-Chapter21-405.jpg单选项,在978-7-111-48193-5-Chapter21-406.jpg文本框中输入值5.0;选中978-7-111-48193-5-Chapter21-407.jpg复选框

(3)选中978-7-111-48193-5-Chapter21-408.jpg复选框,单击978-7-111-48193-5-Chapter21-409.jpg按钮,系统弹出“平面区域加工设置”对话框,在978-7-111-48193-5-Chapter21-410.jpg文本框中输入值0.1。单击978-7-111-48193-5-Chapter21-411.jpg按钮,系统返回至“曲面精加工等高外形”对话框。

Step13.单击“曲面精加工等高外形”对话框中的978-7-111-48193-5-Chapter21-412.jpg按钮,完成加工参数的设置,此时系统将自动生成图21.52所示的刀具路径。

Step14.实体切削验证。

(1)在978-7-111-48193-5-Chapter21-413.jpg选项卡中单击978-7-111-48193-5-Chapter21-414.jpg按钮,然后单击978-7-111-48193-5-Chapter21-415.jpg按钮,系统弹出“Mastercam Simulator”对话框。

(2)在“Mastercam Simulator”对话框中单击978-7-111-48193-5-Chapter21-416.jpg按钮,系统将开始进行实体切削仿真,结果如图21.53所示,单击978-7-111-48193-5-Chapter21-417.jpg按钮。

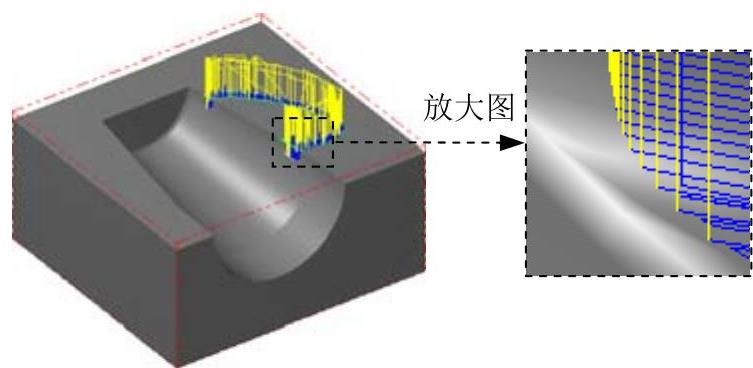

图21.52 刀具路径


图21.53 仿真结果

Step15.保存模型。选择下拉菜单978-7-111-48193-5-Chapter21-420.jpg978-7-111-48193-5-Chapter21-421.jpg978-7-111-48193-5-Chapter21-422.jpg命令,保存模型。
