精密环绕加工二:物理模拟优化

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter15-241.jpg978-7-111-48193-5-Chapter15-242.jpg978-7-111-48193-5-Chapter15-243.jpg978-7-111-48193-5-Chapter15-244.jpg978-7-111-48193-5-Chapter15-245.jpg命令。

Step2.设置加工区域。

(1)在图形区中选取图15.30所示的曲面(共11个),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)单击978-7-111-48193-5-Chapter15-246.jpg区域中的978-7-111-48193-5-Chapter15-247.jpg按钮,选取图15.31所示的面为干涉面(共73个),然后按Enter键。单击978-7-111-48193-5-Chapter15-248.jpg按钮完成加工区域的设置,同时系统弹出“曲面精加工环绕等距”对话框。

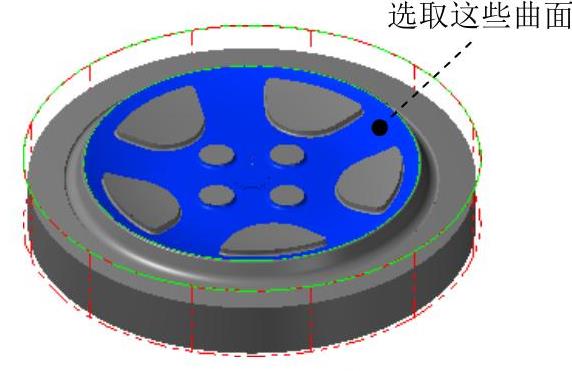

图15.30 选取加工面

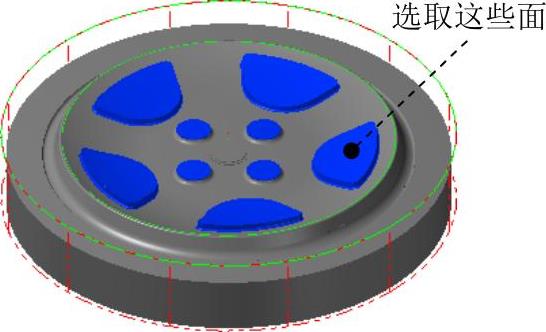

图15.31 选取干涉面

(3)单击“刀具路径的曲面选取”对话框的978-7-111-48193-5-Chapter15-251.jpg区域中的978-7-111-48193-5-Chapter15-252.jpg按钮,系统弹出“串连选项”对话框,采用“串联方式”选取图15.32所示的边线。单击978-7-111-48193-5-Chapter15-253.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。

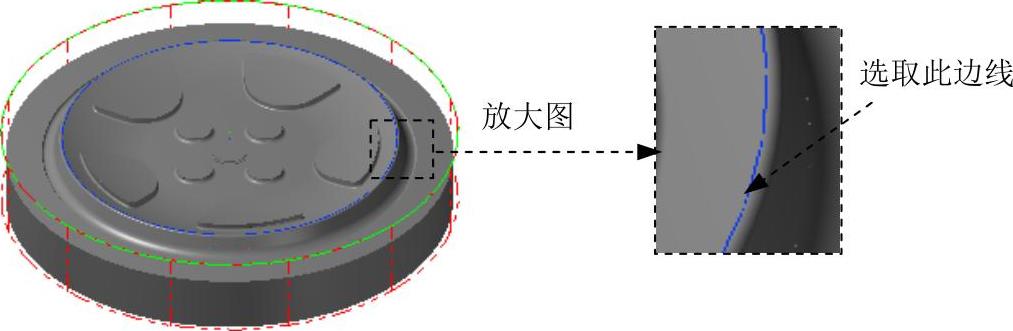

图15.32 选取切削范围边线(www.daowen.com)

(4)单击978-7-111-48193-5-Chapter15-255.jpg按钮,系统弹出“曲面精加工环绕等距”对话框。

Step3.选择刀具。在“曲面精加工环绕等距”对话框中选择图15.33所示的刀具。


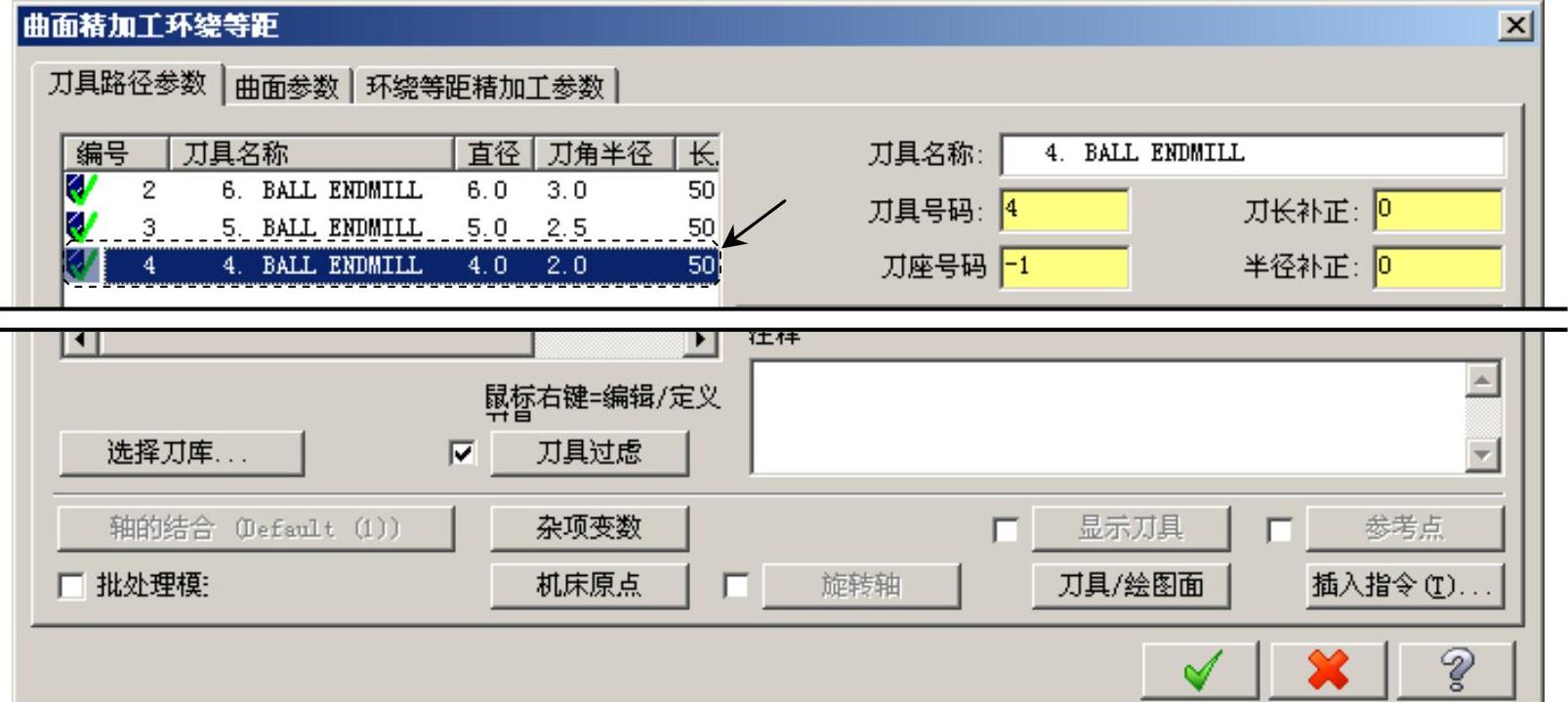

图15.33 “刀具路径参数”选项卡

Step4.设置曲面参数。在“曲面精加工环绕等距”对话框中单击978-7-111-48193-5-Chapter15-257.jpg选项卡,在978-7-111-48193-5-Chapter15-258.jpg(此处翻译有误,应为“干涉面预留量”)文本框中输入值0.2,其他参数采用系统默认设置值。

Step5.设置环绕等距精加工参数。在曲面精加工环绕等距”对话框中单击978-7-111-48193-5-Chapter15-259.jpg选项卡,在978-7-111-48193-5-Chapter15-260.jpg文本框中输入值0.01,在978-7-111-48193-5-Chapter15-261.jpg文本框中输入值0.3,其他参数采用系统默认设置值。

Step6.完成参数设置。单击“曲面精加工环绕等距”对话框中的978-7-111-48193-5-Chapter15-262.jpg按钮,系统在图形区生成图15.34所示的刀具路径。

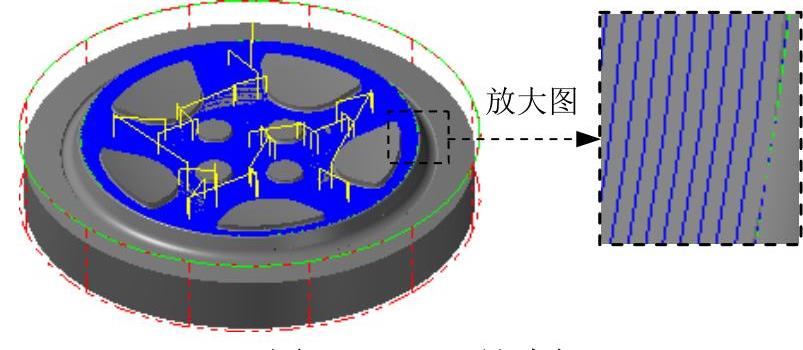

图15.34 刀具路径
