精密平行铣削加工技术探究

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter14-298.jpg978-7-111-48193-5-Chapter14-299.jpg978-7-111-48193-5-Chapter14-300.jpg978-7-111-48193-5-Chapter14-301.jpg978-7-111-48193-5-Chapter14-302.jpg命令。

Step2.设置加工区域。

(1)在图形区中选取图14.31所示的曲面(共8个),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。

(2)设置加工边界。在978-7-111-48193-5-Chapter14-303.jpg区域中单击978-7-111-48193-5-Chapter14-304.jpg按钮,系统弹出“串连选项”对话框。在图形区中选取图14.32所示的边线以及图14.33所示的边线,单击978-7-111-48193-5-Chapter14-305.jpg按钮,系统返回至“刀具路径的曲面选取”对话框。


图14.31 选取加工面

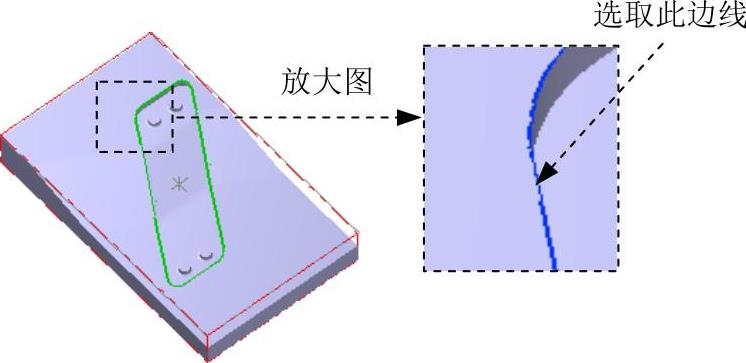

图14.32 选取切削范围边线1

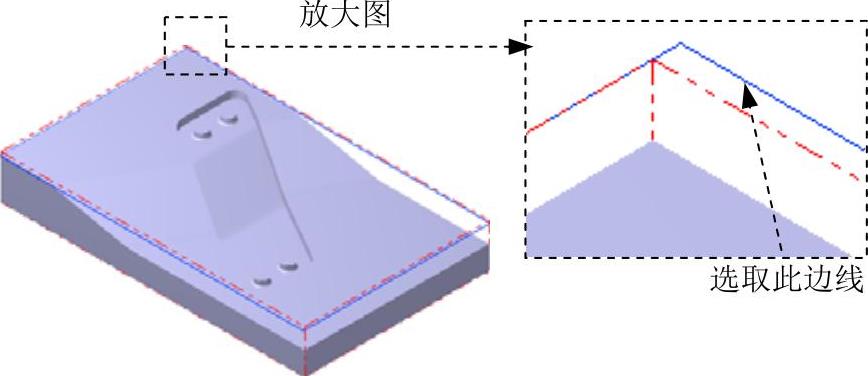

图14.33 选取切削范围边线2

(3)单击978-7-111-48193-5-Chapter14-309.jpg按钮,完成加工区域的设置,同时系统弹出“曲面精加工平行铣削”对话框。

Step3.选择刀具。在“曲面精加工平行铣削”对话框中选择图14.34所示的刀具。(www.daowen.com)

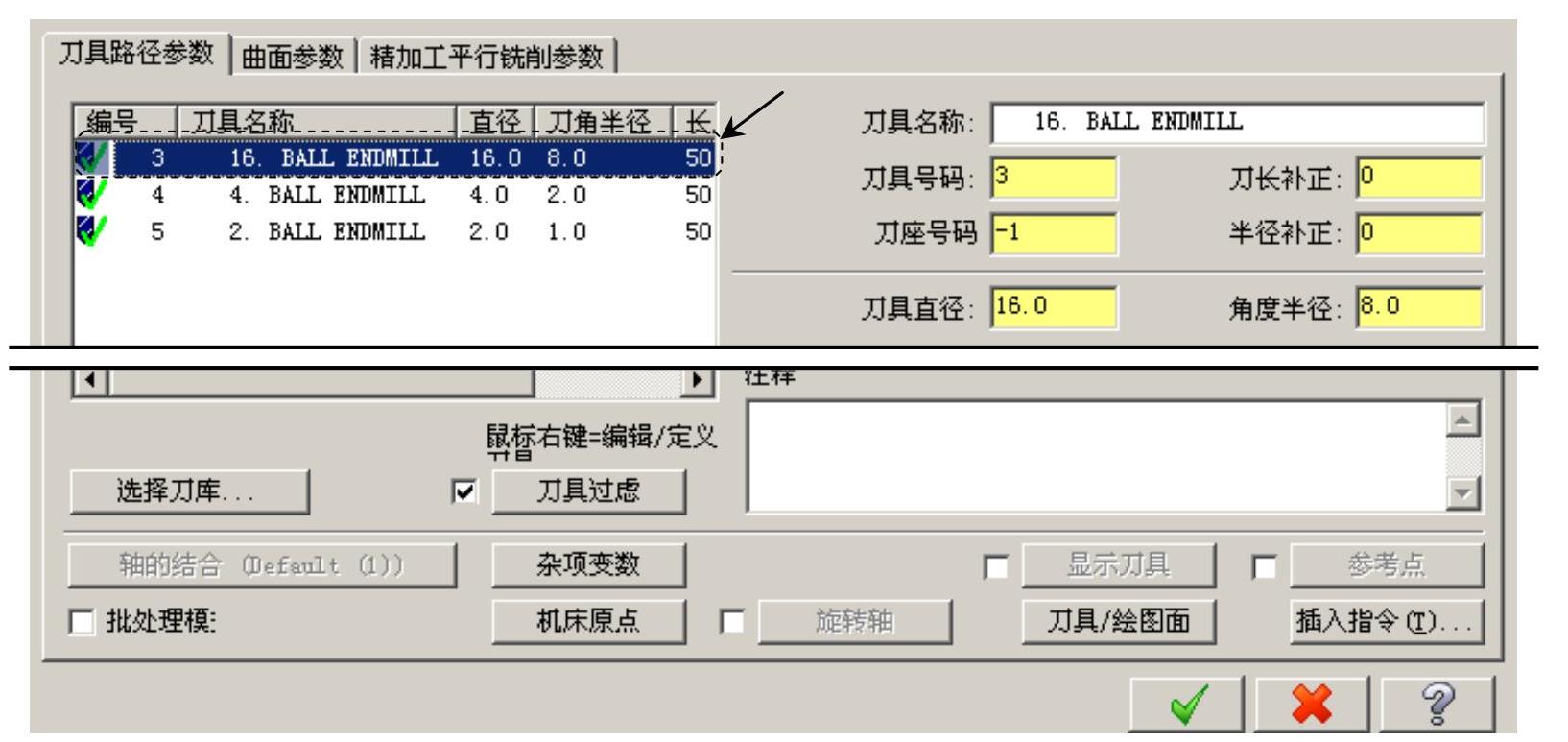

图14.34 “刀具路径参数”选项卡

Step4.设置加工参数。

(1)设置曲面参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter14-311.jpg选项卡,在978-7-111-48193-5-Chapter14-312.jpg(此处翻译有误,应为“加工面预留量”)文本框中输入值0.0。

(2)设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter14-313.jpg选项卡;然后在978-7-111-48193-5-Chapter14-314.jpg文本框中输入值0.01,在978-7-111-48193-5-Chapter14-315.jpg文本框中输入值0.5;在978-7-111-48193-5-Chapter14-316.jpg下拉列表中选择978-7-111-48193-5-Chapter14-317.jpg选项;在978-7-111-48193-5-Chapter14-318.jpg文本框中输入值135。

(3)单击978-7-111-48193-5-Chapter14-319.jpg按钮,在系统弹出的“刀具路径的间隙设置”对话框的978-7-111-48193-5-Chapter14-320.jpg区域中选中978-7-111-48193-5-Chapter14-321.jpg单选项,在978-7-111-48193-5-Chapter14-322.jpg文本框中输入值5.0;选中978-7-111-48193-5-Chapter14-323.jpg复选框,在978-7-111-48193-5-Chapter14-324.jpg文本框中输入值2.0。

(4)单击978-7-111-48193-5-Chapter14-325.jpg按钮,系统返回至“曲面精加工平行铣削”对话框。

Step5.单击“曲面精加工平行铣削”对话框中的978-7-111-48193-5-Chapter14-326.jpg按钮,同时在图形区生成图14.35所示的刀具路径。


图14.35 刀具路径
