精密平行铣削加工技术优化

时间:2023-06-15 理论教育 版权反馈
【摘要】:单击按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工平行铣削”对话框。Step6.设置加工参数。在“曲面精加工平行铣削”对话框中单击选项卡;然后在文本框中输入值10.0;在下拉列表中选择选项;在文本框中输入值0.0。Step8.实体切削验证。在“Mastercam Simulator”对话框中单击按钮,系统将开始进行实体切削仿真,结果如图13.23所示。

精密平行铣削加工技术优化

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter13-169.jpg978-7-111-48193-5-Chapter13-170.jpg978-7-111-48193-5-Chapter13-171.jpg978-7-111-48193-5-Chapter13-172.jpg978-7-111-48193-5-Chapter13-173.jpg命令。

Step2.选取加工面。在图形区中选取图13.20所示的面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。单击978-7-111-48193-5-Chapter13-174.jpg按钮,完成加工区域的设置,同时系统弹出“曲面精加工平行铣削”对话框。

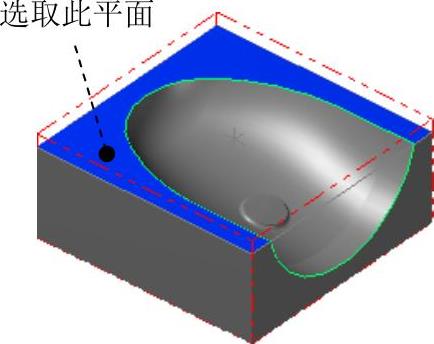

图13.20 选取加工面

Step3.确定刀具类型。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter13-176.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter13-177.jpg区域中的978-7-111-48193-5-Chapter13-178.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter13-179.jpg(平底刀)按钮。然后单击978-7-111-48193-5-Chapter13-180.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工平行铣削”对话框。

Step4.选择刀具。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter13-181.jpg按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图13.21所示的刀具。单击978-7-111-48193-5-Chapter13-182.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工平行铣削”对话框。

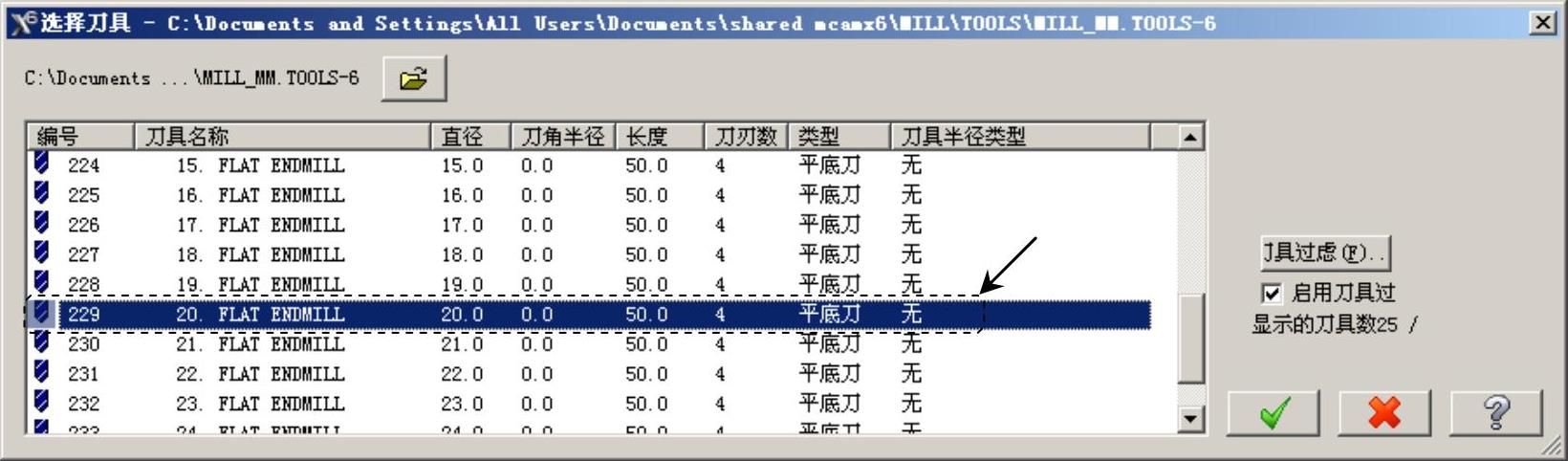

图13.21 “选择刀具”对话框

Step5.设置刀具参数。

(1)完成上步操作后,在“曲面精加工平行铣削”对话框的978-7-111-48193-5-Chapter13-184.jpg选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter13-185.jpg文本框中,将原有的数值改为4。

(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter13-186.jpg选项卡,在978-7-111-48193-5-Chapter13-187.jpg文本框中输入值200.0,在978-7-111-48193-5-Chapter13-188.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter13-189.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter13-190.jpg文本框中输入值3000.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter13-191.jpg选项卡中单击978-7-111-48193-5-Chapter13-192.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter13-193.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter13-194.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter13-195.jpg按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter13-196.jpg按钮,完成刀具参数的设置。(www.daowen.com)

Step6.设置加工参数。

(1)设置曲面参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter13-197.jpg选项卡,在978-7-111-48193-5-Chapter13-198.jpg文本框输入值0.0。

(2)设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击978-7-111-48193-5-Chapter13-199.jpg选项卡;然后在978-7-111-48193-5-Chapter13-200.jpg文本框中输入值10.0;在978-7-111-48193-5-Chapter13-201.jpg下拉列表中选择978-7-111-48193-5-Chapter13-202.jpg选项;在978-7-111-48193-5-Chapter13-203.jpg文本框中输入值0.0。

(3)单击978-7-111-48193-5-Chapter13-204.jpg按钮,在系统弹出的“刀具路径的间隙设置”对话框的978-7-111-48193-5-Chapter13-205.jpg文本框中输入值20.0。单击978-7-111-48193-5-Chapter13-206.jpg按钮,系统返回至“曲面精加工平行铣削”对话框。

Step7.单击“曲面精加工平行铣削”对话框中的978-7-111-48193-5-Chapter13-207.jpg按钮,同时在图形区生成图13.22所示的刀具路径。

Step8.实体切削验证。

(1)在978-7-111-48193-5-Chapter13-208.jpg选项卡中单击978-7-111-48193-5-Chapter13-209.jpg按钮,然后单击978-7-111-48193-5-Chapter13-210.jpg按钮,系统弹出“Mastercam Simulator”对话框。

(2)在“Mastercam Simulator”对话框中单击978-7-111-48193-5-Chapter13-211.jpg按钮,系统将开始进行实体切削仿真,结果如图13.23所示。单击978-7-111-48193-5-Chapter13-212.jpg按钮关闭“Mastercam Simulator”对话框。

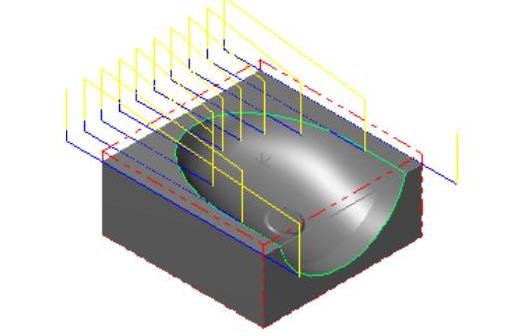

图13.22 刀具路径

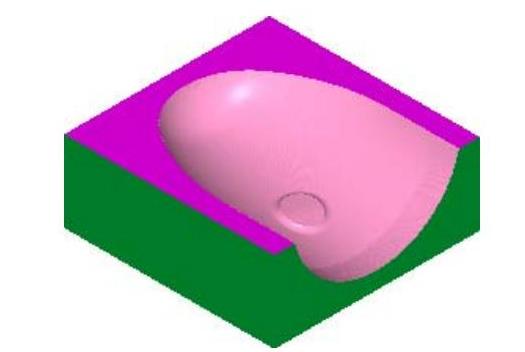

图13.23 仿真结果

Step9.保存模型。选择下拉菜单978-7-111-48193-5-Chapter13-215.jpg978-7-111-48193-5-Chapter13-216.jpg978-7-111-48193-5-Chapter13-217.jpg命令,保存模型。
