Step1.选择加工方法。选择下拉菜单命令。

图24.11 刀具路径

Step2.选取加工面。在图形区中选取图24.12所示的曲面，然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。然后单击区域中的按钮，选取图24.13所示的边线为边界。单击按钮，然后单击“刀具路径的曲面选取”对话框中的按钮，系统弹出“曲面精加工平行铣削”对话框。

图24.12 选取加工面

图24.13 选取边界线

Step3.确定刀具类型。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工平行铣削”对话框。

Step4.选择刀具。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工平行铣削”对话框。

Step5.设置刀具相关参数。

（1）完成上步操作后，在“曲面精加工平行铣削”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。(www.daowen.com)

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为3。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值1800.0。

（4）设置冷却方式。在选项卡中单击按钮，在系统弹出的“Coolant…”对话框的（切削液）下拉列表中选择选项。单击按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置加工参数。

（1）设置曲面参数。在“曲面精加工平行铣削”对话框中单击选项卡，在（此处翻译有误，应为“加工面预留量”）文本框中输入值0.3。

（2）设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡，然后在文本框中输入值1.0，在文本框中输入值45。

（3）在“曲面精加工平行铣削”对话框中单击按钮，在下面的下拉列表中选择选项，然后单击按钮。

Step7.单击“曲面精加工平行铣削”对话框中的按钮，同时在图形区生成图24.14所示的刀具路径。

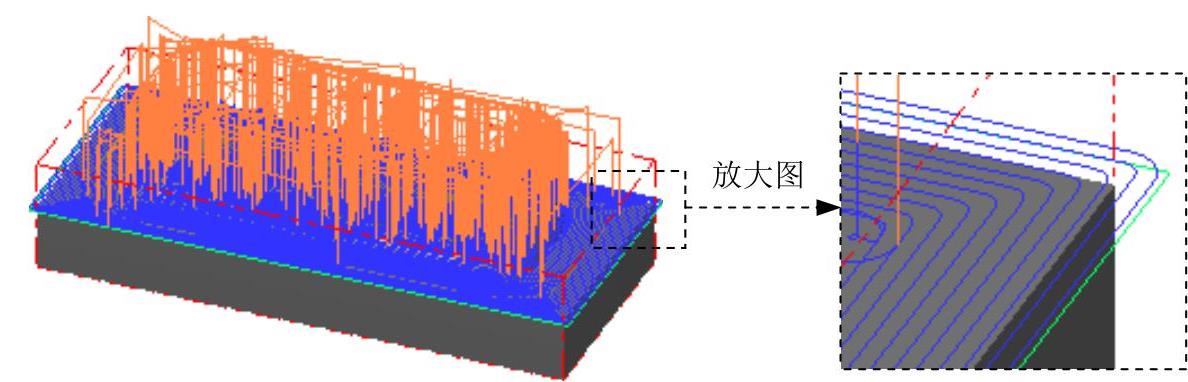

图24.14 刀具路径
