Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。
(1)在图形区中选取图22.30所示的面(共3个面),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。
(2)单击区域中的按钮,选取图22.31所示的面为干涉面,然后按Enter键。
(3)单击“刀具路径的曲面选取”对话框中的按钮,系统弹出“曲面精加工浅平面”对话框。

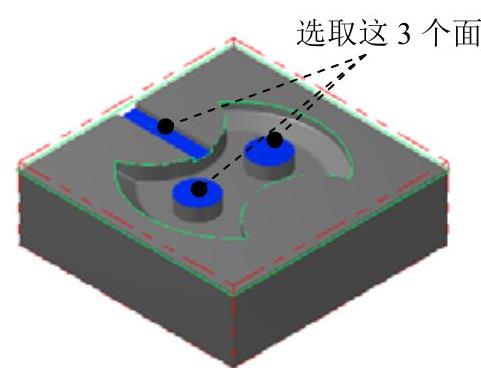

图22.30 选取加工面
图22.31 选取干涉面
Step3.选择刀具。在“曲面精加工浅平面”对话框中选择图22.32所示的刀具。
(www.daowen.com)
图22.32 “刀具路径参数”选项卡
Step4.设置曲面参数。在“曲面精加工浅平面”对话框中单击选项卡,所有参数采用系统默认设置值。
Step5.设置浅平面精加工参数。
(1)在“曲面精加工浅平面”对话框中单击选项卡,在选项卡的文本框中输入值5.0;选中复选框。
(2)单击按钮,在系统弹出的“刀具路径的间隙设置”对话框的区域的下拉列表中选择选项;其他参数采用系统默认设置值。
(3)单击按钮,系统返回“曲面精加工浅平面”对话框。
Step6.单击“曲面精加工浅平面”对话框中的按钮,此时在图形区生成图22.33所示的刀具路径。
图22.33 刀具路径
