Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。在图形区中选取图25.13所示的面(共60个),然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。
Step3.设置加工边界。在区域中单击按钮,系统弹出“串连选项”对话框。在图形区中选取图25.14所绘制的边线,单击按钮,系统返回至“刀具路径的曲面选取”对话框。单击按钮,此时系统弹出“曲面粗加工等高外形”对话框。

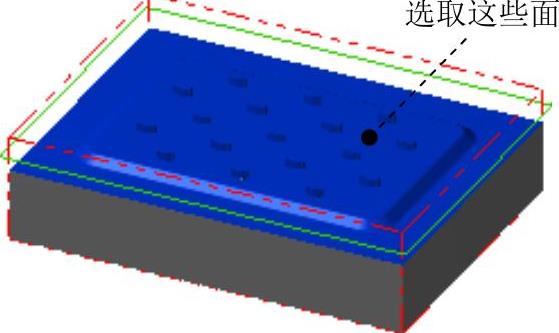

图25.13 选取加工面
图25.14 选取边界线
Step4.确定刀具类型。在“曲面粗加工等高外形”对话框中单击按钮,系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后,在刀具类型按钮群中单击(圆鼻刀)按钮。单击按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面粗加工等高外形”对话框。
Step5.选择刀具。在“曲面粗加工等高外形”对话框中单击按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择刀具。单击按钮,关闭“选择刀具”对话框,系统返回至“曲面粗加工等高外形”对话框。
Step6.设置刀具参数。
(1)完成上步操作后,在“曲面粗加工等高外形”对话框的选项卡的列表框中显示出Step5所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。
(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中,将原有的数值改为3。(www.daowen.com)
(3)设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡,在文本框中输入值200,在文本框中输入值100.0,在文本框中输入值500.0,在文本框中输入值1500.0。
(4)设置冷却方式。在选项卡中单击按钮,系统弹出“Coolant…”对话框,在(切削液)下拉列表中选择选项。单击该对话框中的按钮,关闭“Coolant…”对话框。
Step7.单击“定义刀具-机床群组-1”对话框中的按钮,完成刀具参数的设置,此时系统返回至“曲面粗加工等高外形”对话框。
Step8.设置曲面参数。在“曲面粗加工等高外形”对话框中单击选项卡,在文本框中输入值5,在(此处翻译有误,应为“加工面预留量”)文本框中输入值0.2,其他参数采用系统默认设置值。
Step9.设置等高外形粗加工参数。
(1)在“曲面粗加工等高外形”对话框中单击选项卡,在文本框中输入值0.5,在区域选中单选项,在文本框中输入值5,然后选中复选框。
(2)选中复选框并单击该按钮,在系统弹出的“平面区域加工设置”对话框的文本框中输入值2,然后单击按钮。
(3)单击按钮,在系统弹出的“切削深度设置”对话框中选中单选项,然后在区域的文本框中输入值0,在文本框中输入值-6。单击按钮,系统返回至“曲面粗加工等高外形”对话框。
Step10.单击“曲面粗加工等高外形”对话框中的按钮,完成加工参数的设置,此时系统将自动生成图25.15所示的刀具路径。
图25.15 刀具路径
