Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。
(1)在图形区中选取图10.9所示的曲面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。
(2)单击区域中的按钮,选取图10.9所示的面为干涉面,然后按Enter键。单击区域的按钮,系统弹出“串连选项”对话框,采用“串联方式”选取图10.10所示的边线。单击按钮,系统返回至“刀具路径的曲面选取”对话框。单击按钮,系统弹出“曲面残料粗加工”对话框。

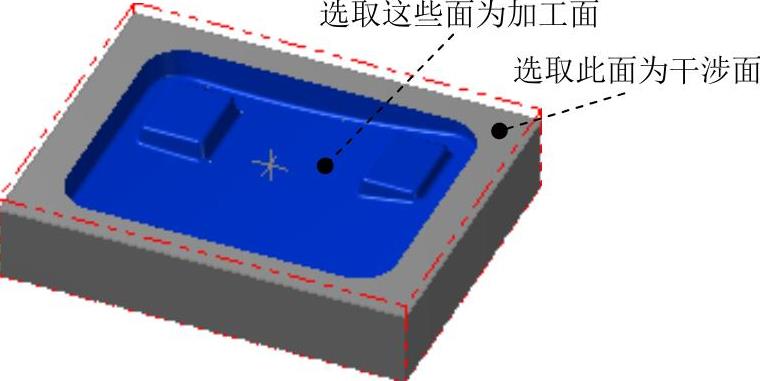

图10.9 选取加工面和干涉面

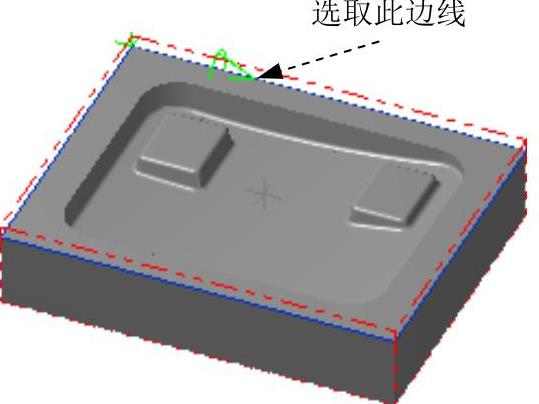

图10.10 选取边界线
Step3.确定刀具类型。在“曲面残料粗加工”对话框中单击按钮,系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后,在刀具类型按钮群中单击(圆鼻刀)按钮。单击按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面残料粗加工”对话框。
Step4.选择刀具。在“曲面残料粗加工”对话框中单击按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择刀具,单击按钮,关闭“选择刀具”对话框,系统返回至“曲面残料粗加工”对话框。
Step5.设置刀具相关参数。(www.daowen.com)
(1)在“曲面残料粗加工”对话框的选项卡的列表框中显示出Step4所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。
(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中,将原有的数值改为2。
(3)设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡,在文本框中输入值150.0,在文本框中输入值100.0,在文本框中输入值500.0,在文本框中输入值1500.0。
(4)设置冷却方式。在选项卡中单击按钮,在系统弹出的“Coolant…”对话框的(切削液)下拉列表中选择选项。单击按钮,关闭“Coolant…”对话框。
(5)单击“定义刀具-机床群组-1”对话框中的按钮,完成刀具参数的设置。
Step6.设置曲面参数。在“曲面残料粗加工”对话框中单击选项卡,在(此处翻译有误,应为“加工面预留量”,下同)文本框中输入值0.5,在(此处翻译有误,应为“干涉面预留量”,)文本框中输入值1,选项卡中的其他参数采用系统默认设置值。
Step7.设置残料加工参数。在“曲面残料粗加工”对话框中单击选项卡,在文本框中输入值0.5,在区域选中单选项以及“曲面残料粗加工”对话框中左下方的复选框。
Step8.单击“曲面残料粗加工”对话框中的按钮,同时在图形区生成图10.11所示的刀具路径。

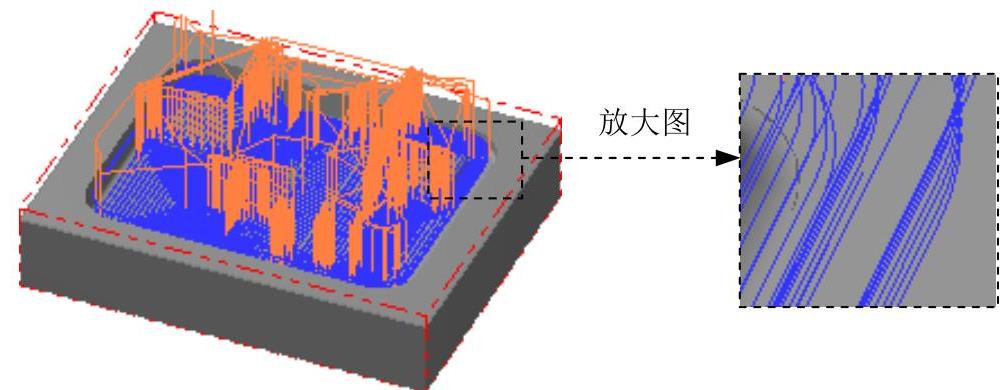

图10.11 刀具路径
