精益车间的精细加工技术优化

Step1.选择加工类型。选择下拉菜单978-7-111-48193-5-Chapter19-65.jpg978-7-111-48193-5-Chapter19-66.jpg978-7-111-48193-5-Chapter19-67.jpg命令,系统弹出“串连选项”对话框。

Step2.定义加工轮廓。在该对话框中选中978-7-111-48193-5-Chapter19-68.jpg复选框,然后在图形区中依次选取图19.7所示的轮廓线。单击978-7-111-48193-5-Chapter19-69.jpg按钮,系统弹出“车床-精车属性”对话框。

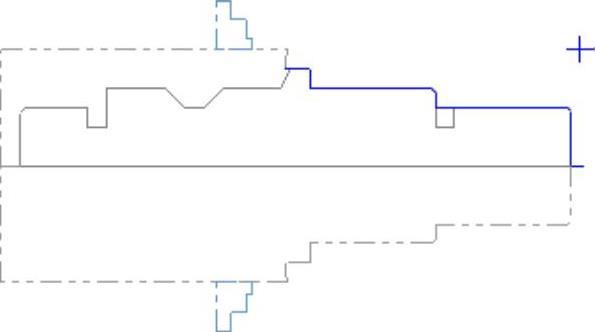

图19.7 选取加工轮廓

Step3.选择刀具。在“车床-精车属性”对话框中选择“T2121 R0.8 OD FINISHRIGHT-35.DEG”刀具,在978-7-111-48193-5-Chapter19-71.jpg文本框中输入值0.15;在978-7-111-48193-5-Chapter19-72.jpg文本框中输入值700.0;在978-7-111-48193-5-Chapter19-73.jpg下拉列表中选择978-7-111-48193-5-Chapter19-74.jpg选项,单击978-7-111-48193-5-Chapter19-75.jpg按钮,在弹出的“原点位置-使用者定义”对话框的978-7-111-48193-5-Chapter19-76.jpg文本框中输入值200.0,在978-7-111-48193-5-Chapter19-77.jpg文本框中输入值700.0。单击该对话框中的978-7-111-48193-5-Chapter19-78.jpg按钮,系统返回至“车床-精车属性”对话框,其他参数采用系统默认设置值。

Step4.设置冷却方式。单击978-7-111-48193-5-Chapter19-79.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter19-80.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter19-81.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter19-82.jpg按钮,关闭“Coolant…”对话框。

Step5.设置精车参数。(www.daowen.com)

(1)在“车床-精车属性”对话框中单击978-7-111-48193-5-Chapter19-83.jpg选项卡,然后单击978-7-111-48193-5-Chapter19-84.jpg按钮,系统弹出“进退/刀设置”对话框。

(2)在“进退/刀设置”对话框中单击978-7-111-48193-5-Chapter19-85.jpg选项卡,选中978-7-111-48193-5-Chapter19-86.jpg复选框并单击该按钮,此时系统弹出“新建轮廓线”对话框。

(3)在“新建轮廓线”对话框的978-7-111-48193-5-Chapter19-87.jpg文本框中输入值5,在978-7-111-48193-5-Chapter19-88.jpg文本框中输入值180,然后单击两次978-7-111-48193-5-Chapter19-89.jpg按钮。

Step6.单击“车床-精车属性”对话框中的978-7-111-48193-5-Chapter19-90.jpg按钮,完成参数的设置,此时系统将自动生成图19.8所示的刀具路径。


图19.8 刀具路径
