Step1.在“操作管理器”中单击节点前的“+”号,将该节点展开,然后单击节点,系统弹出“机器群组属性”对话框。
Step2.设置工件的形状。在“机器群组属性”对话框的区域中单击按钮,系统弹出“机床组件管理-材料”对话框。

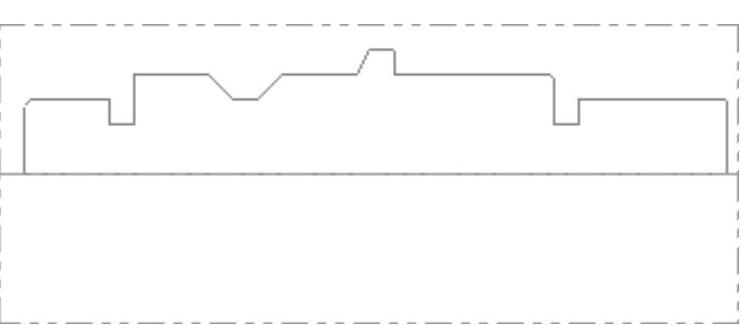

Step3.设置工件的尺寸。在“机床组件管理-材料”对话框的文本框中输入值240.0,在文本框中输入值600.0,在区域的文本框中输入值580.0,其他参数采用系统默认设置值;单击按钮预览工件形状和位置,如图19.2所示。按Enter键,然后在“机床组件管理-材料”对话框中单击按钮,系统返回至“机器群组属性”对话框。
图19.2 预览工件形状和位置
Step4.设置夹爪的形状。在“机器群组属性”对话框的区域中单击按钮,系统弹出“机床组件管理-夹头设置”对话框。(www.daowen.com)

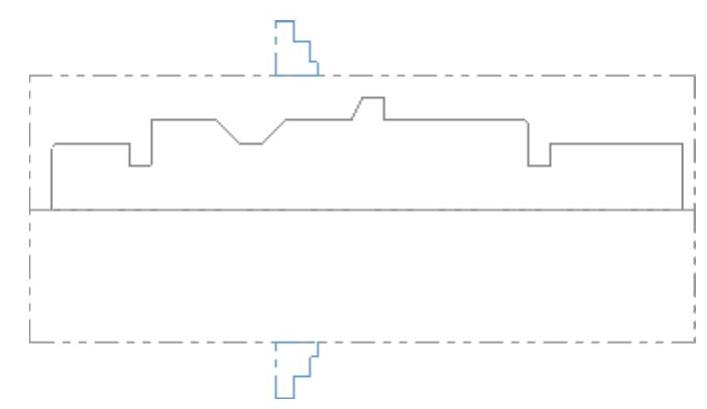

Step5.设置夹爪的尺寸。在区域的文本框中输入值240.0,在文本框中输入值240.0;单击按钮查看夹爪,结果如图19.3所示。按Enter键,然后在“机床组件管理-夹头设置”对话框中单击按钮,系统返回至“机器群组属性”对话框。
图19.3 预览夹爪形状和位置
Step6.在“机器群组属性”对话框中单击按钮,完成工件和夹爪的设置。
