【摘要】:Step1.选择加工方法。选择下拉菜单命令。Step2.设置加工区域。图7.25 选取加工面和干涉面图7.26 选取边界线Step3.确定刀具类型。单击按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工平行铣削”对话框。图7.27 “选择刀具”对话框Step5.设置刀具相关参数。在“曲面精加工平行铣削”对话框中单击选项卡,然后在文本框中输入值8,在下拉列表中选择选项。Step9.实体切削验证。在“Mastercam Simulator”对话框中单击按钮,系统将开始进行实体切削仿真,结果如图7.29所示。
Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。在图形区中选取图24.18所示的曲面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。单击区域中的按钮,选取图24.19所示的面为干涉面,然后按Enter键。单击按钮,系统弹出“曲面精加工平行铣削”对话框。

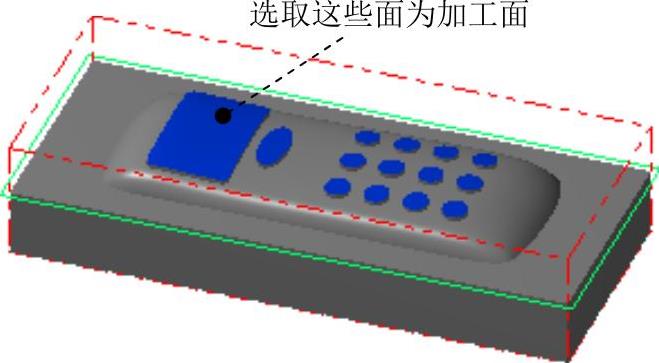

图24.18 选取加工面

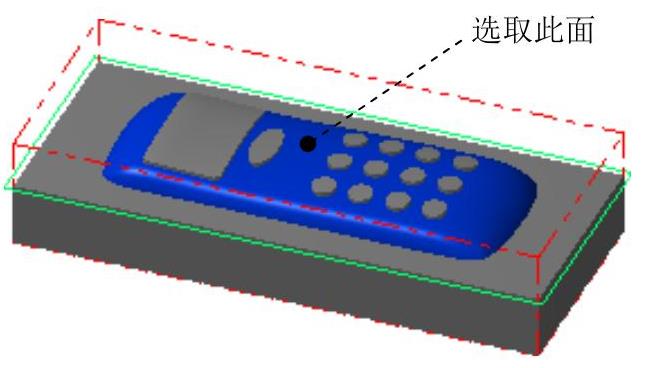

图24.19 选取干涉面
Step3.选择刀具。在“曲面精加工平行铣削”对话框的选项卡的列表框中选择刀具。
Step4.设置加工参数。(www.daowen.com)
(1)设置曲面参数。在“曲面精加工平行铣削”对话框中单击选项卡,然后在文本框中输入值5,在(此处翻译有误,应为“加工面预留量”,下同)文本框中输入值0,在(此处翻译有误,应为“干涉面预留量”,下同)文本框中输入值1.0。
(2)设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡,然后在文本框中输入值0.3,在文本框中输入值135。
(3)单击按钮,在系统弹出的“刀具路径的间隙设置”对话框中选中复选框,在文本框中输入值1,然后单击按钮。

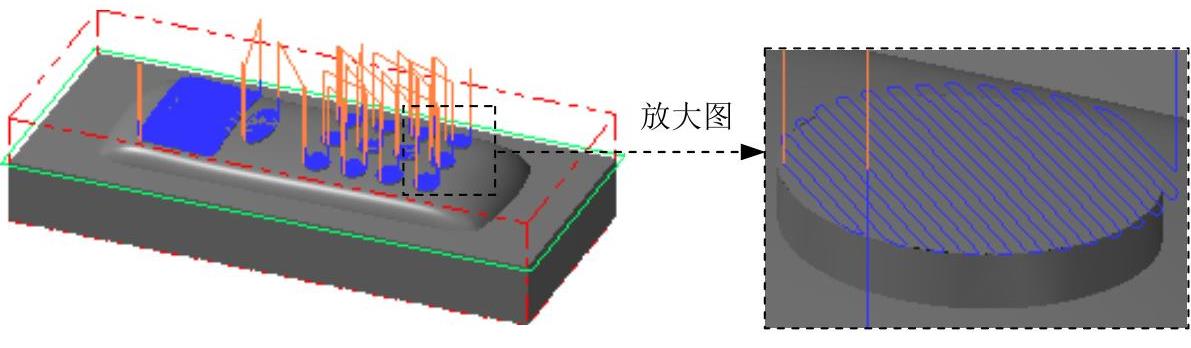

Step5.单击“曲面精加工平行铣削”对话框中的按钮,同时在图形区生成图24.20所示的刀具路径。
图24.20 刀具路径
