文章标题优化:外形铣削加工技巧分享

Step1.选择下拉菜单978-7-111-48193-5-Chapter20-132.jpg978-7-111-48193-5-Chapter20-133.jpg978-7-111-48193-5-Chapter20-134.jpg命令,系统弹出“串连选项”对话框。

Step2.设置加工区域。在图形区中选取图20.18所示的边线,在“串连选项”对话框中单击“反向”按钮978-7-111-48193-5-Chapter20-135.jpg(效果如图20.19所示)。单击978-7-111-48193-5-Chapter20-136.jpg按钮,完成加工区域的设置,同时系统弹出“2D刀具路径-外形铣削”对话框。

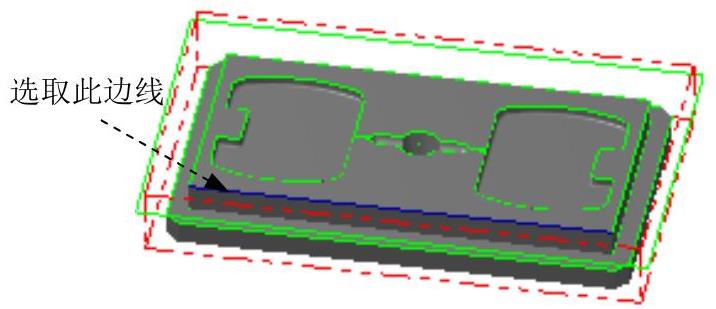

图20.18 选取区域

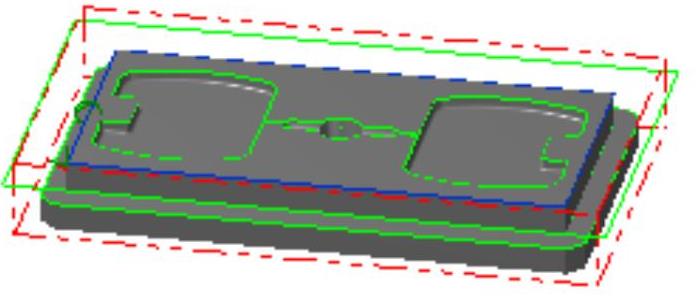

图20.19 定义区域

Step3.选择刀具。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter20-139.jpg节点,切换到“刀具参数”界面;在刀具列表框中选择978-7-111-48193-5-Chapter20-140.jpg刀具。(www.daowen.com)

Step4.设置切削参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter20-141.jpg节点,所有参数采用系统默认设置值。

Step5.设置贯穿参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter20-142.jpg节点,然后取消选中978-7-111-48193-5-Chapter20-143.jpg复选框

Step6.设置共同参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击978-7-111-48193-5-Chapter20-144.jpg节点,在978-7-111-48193-5-Chapter20-145.jpg文本框中输入值0,在978-7-111-48193-5-Chapter20-146.jpg文本框中输入值-8,完成共同参数的设置。

Step7.单击“2D刀具路径-外形铣削”对话框中的978-7-111-48193-5-Chapter20-147.jpg按钮,完成加工参数的设置,此时系统将自动生成图20.20所示的刀具路径。

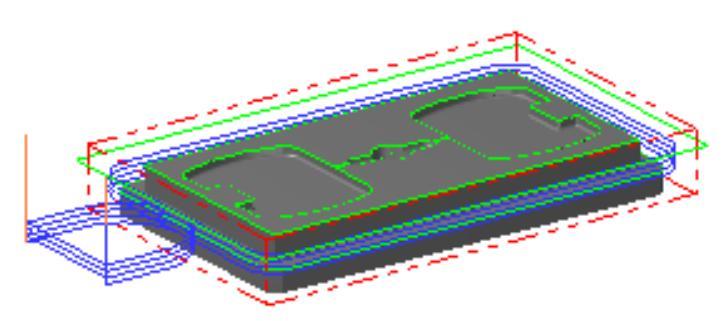

图20.20 刀具路径
