Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。在图形区中选取图5.27所示的曲面（共9个），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。在区域中单击按钮，系统弹出“串连选项”对话框。在图形区中选取图5.28所示的边线，单击按钮，系统返回至“刀具路径的曲面选取”对话框。单击按钮，系统弹出“曲面精加工残料清角”对话框。

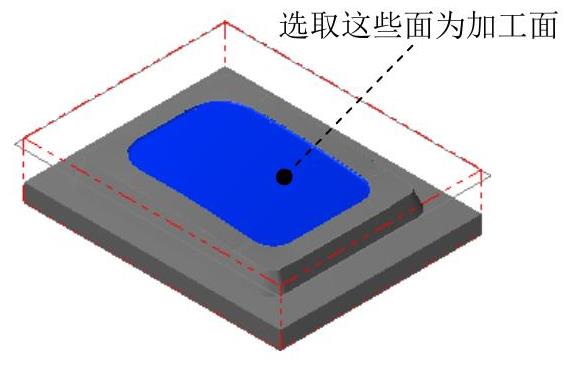

图5.27 选取加工面

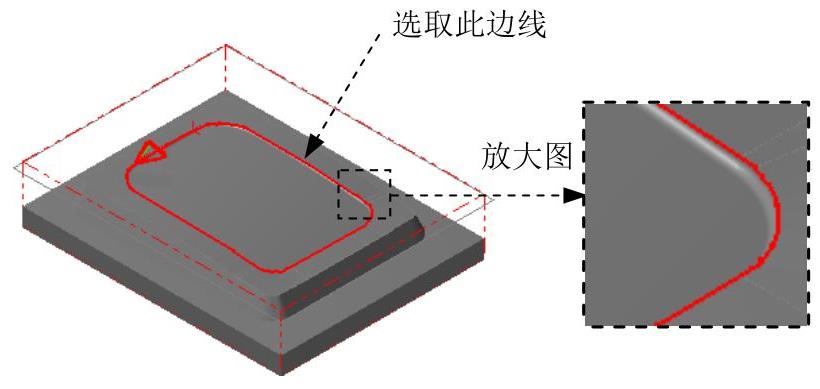

图5.28 选取切削范围边线

Step3.确定刀具类型。在“曲面精加工残料清角”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工残料清角”对话框。

Step4.选择刀具。在“曲面精加工残料清角”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图5.29所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工残料清角”对话框。

图5.29 “选择刀具”对话框

Step5.设置刀具相关参数。

（1）在“曲面精加工残料清角”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为6。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值350，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值4500.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。(www.daowen.com)

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面加工参数。在“曲面精加工残料清角”对话框中单击选项卡，然后在文本框中输入值10.0，其余参数采用系统默认设置值。

Step7.设置残料清角精加工参数。

（1）在“曲面精加工残料清角”对话框中单击选项卡，在文本框中输入值0.25,在选项卡的下拉列表中选择选项。

（2）单击按钮，在系统弹出的“刀具路径的间隙设置”对话框中选中复选框；在文本框中输入值3.0，在文本框中输入值90.0。单击按钮，系统返回至“曲面精加工残料清角”对话框。

（3）单击“曲面精加工残料清角”对话框中的按钮，同时在图形区生成图5.30所示的刀具路径。

Step8.实体切削验证。

（1）在选项卡中单击按钮，然后单击按钮，系统弹出“Mastercam Simulator”对话框。

（2）在“Mastercam Simulator”对话框中单击按钮，系统将开始进行实体切削仿真，结果如图5.31所示，单击按钮。

图5.30 刀具路径

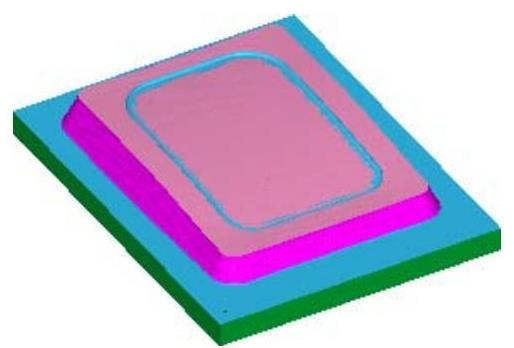

图5.31 仿真结果

Step9.保存模型。选择下拉菜单命令，保存模型。
