Step1.选择加工方法。选择下拉菜单命令。
Step2.设置加工区域。
(1)选取加工曲面。在图形区中选择图17.16所示的面(共3个),单击Enter键,系统弹出“刀具路径的曲面选取”对话框。
(2)选取干涉曲面。单击区域中的
按钮,然后选取图17.17所示的面,单击“标准选择”工具栏中的
按钮,完成加工区域的设置,系统返回至“刀具路径的曲面选取”对话框。
(3)单击按钮,系统弹出“曲面精加工环绕等距”对话框。

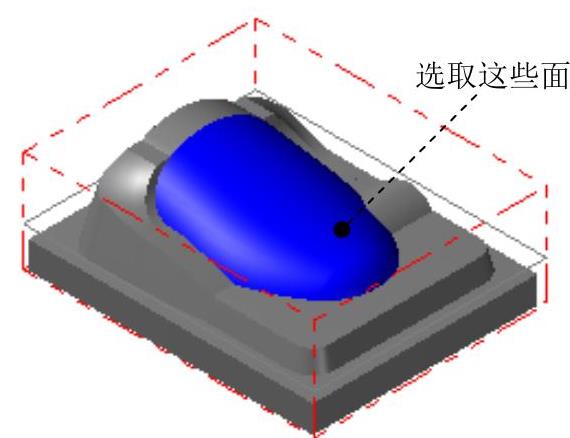

图17.16 选取加工曲面

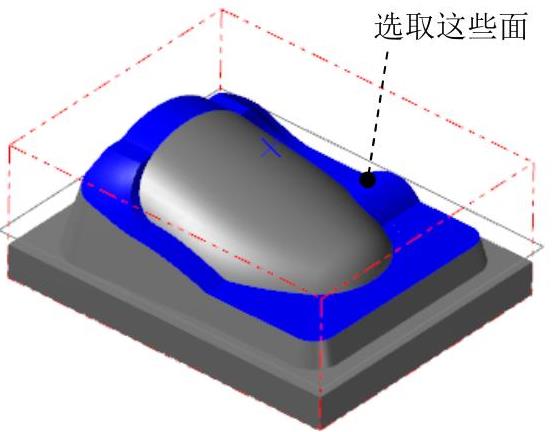

图17.17 选取干涉曲面
Step3.选择刀具。
(1)确定刀具类型。在“曲面精加工环绕等距”对话框中单击按钮,系统弹出“刀具过滤列表设置”对话框。单击
区域中的
按钮后,在刀具类型按钮群中单击
(球刀)按钮。单击
按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工环绕等距”对话框。
(2)选择刀具。在“曲面精加工环绕等距”对话框中单击按钮,系统弹出“选择刀具”对话框,在该对话框的列表框中选择图17.18所示的刀具。单击
按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工环绕等距”对话框。

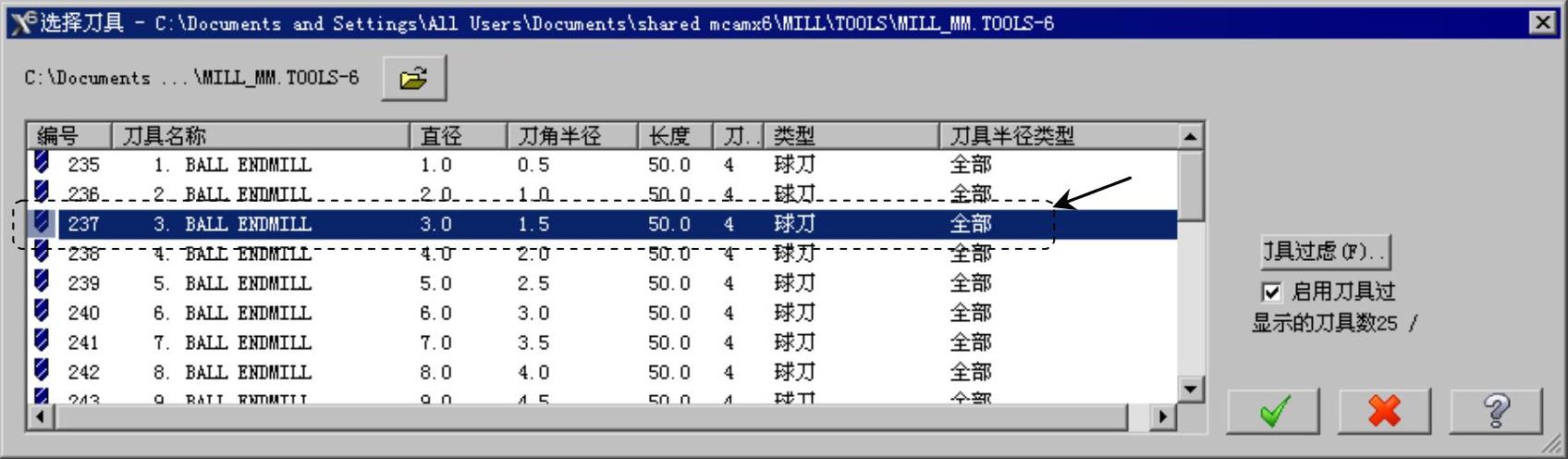

图17.18 “选择刀具”对话框
Step4.设置刀具相关参数。(www.daowen.com)
(1)在“曲面精加工环绕等距”对话框的选项卡的列表框中显示出Step3所选择的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。
(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中,将原有的数值改为3。
(3)设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡,在
文本框中输入值200.0,在
文本框中输入值100.0,在
文本框中输入值1500.0,在
文本框中输入值1800.0。
(4)设置冷却方式。在选项卡中单击
按钮,系统弹出“Coolant…”对话框,在
(切削液)下拉列表中选择
选项。单击该对话框中的
按钮,关闭“Coolant…”对话框。
(5)单击“定义刀具-机床群组-1”对话框中的按钮,完成刀具参数的设置。
Step5.设置曲面参数。在“曲面精加工环绕等距”对话框中单击选项卡,设置图17.19所示的参数。

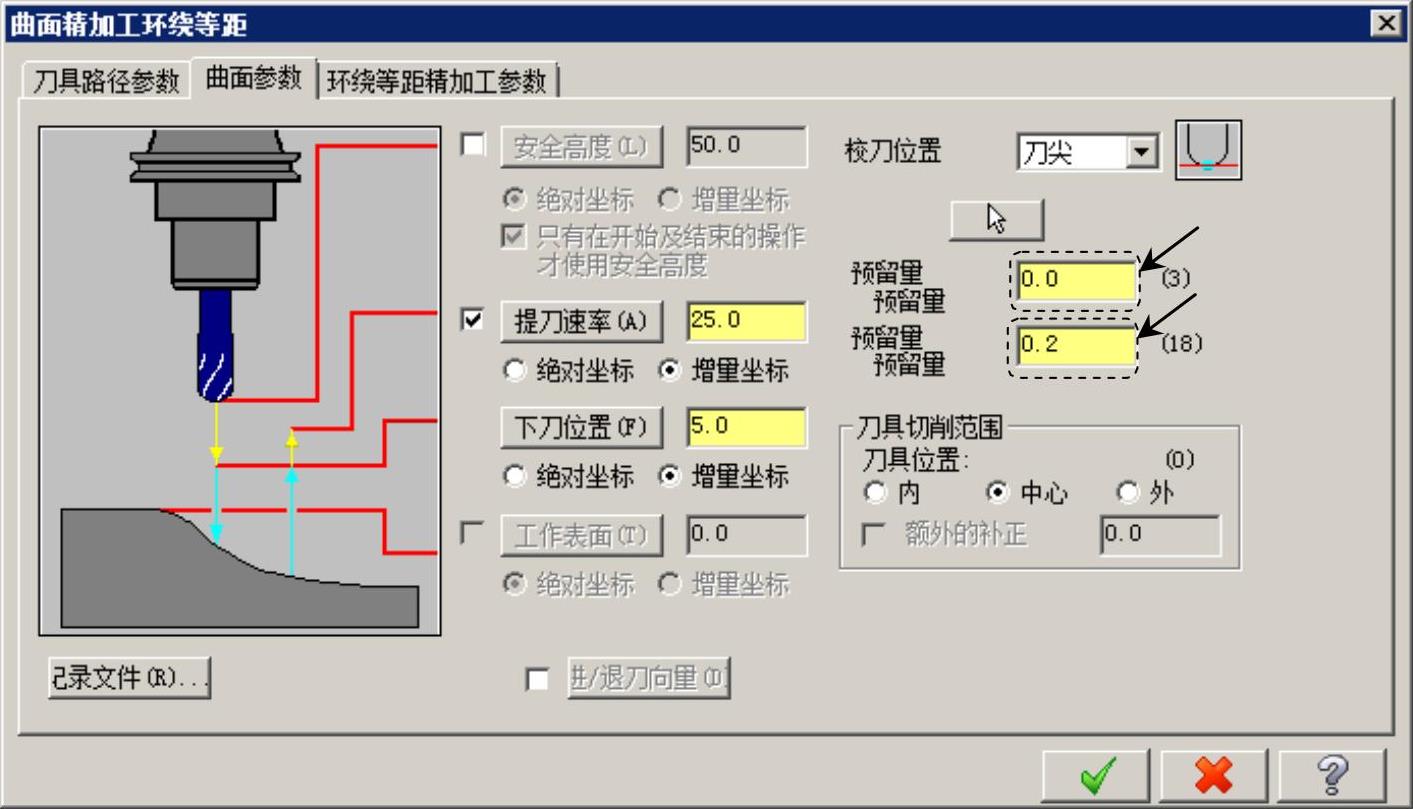

图17.19 “曲面参数”选项卡
Step6.设置环绕等距精加工参数。在“曲面精加工环绕等距”对话框中单击选项卡,设置图17.20所示的参数。

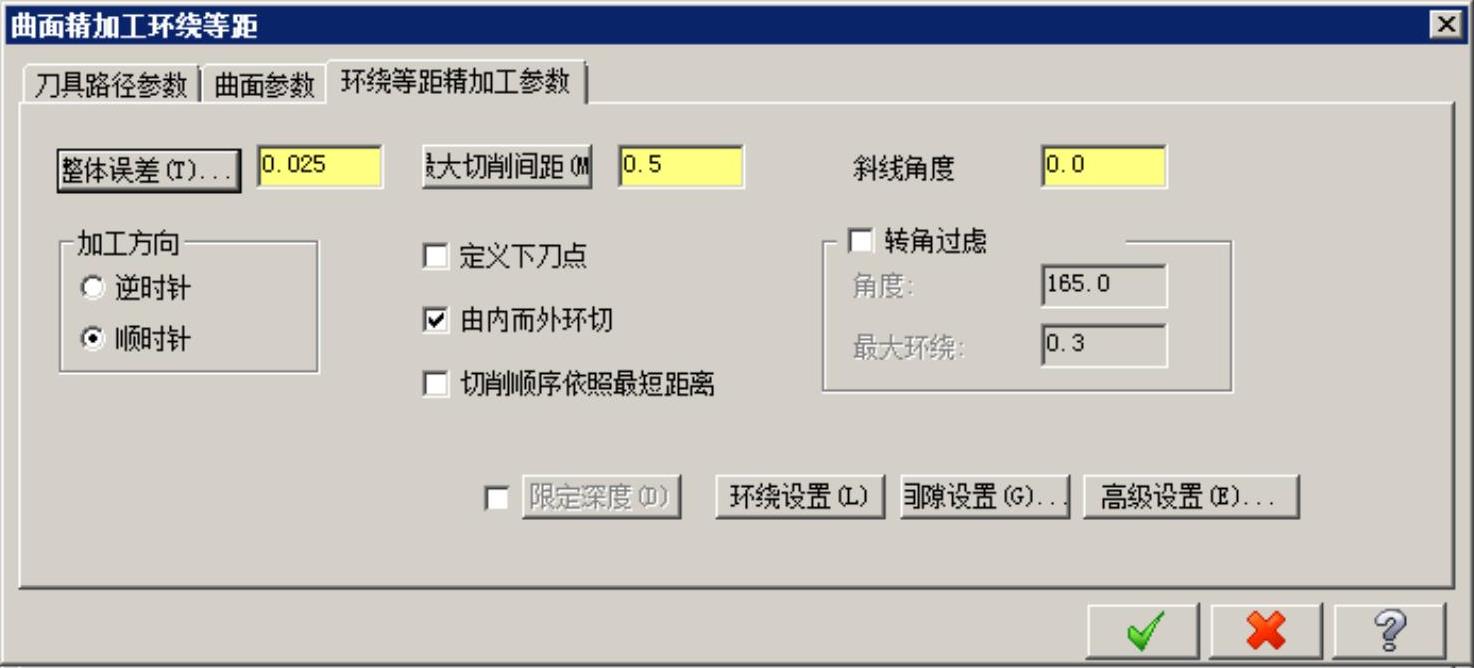

图17.20 “环绕等距精加工参数”选项卡
Step7.单击“曲面精加工环绕等距”对话框中的按钮,此时系统将自动生成图17.21所示的刀具路径。

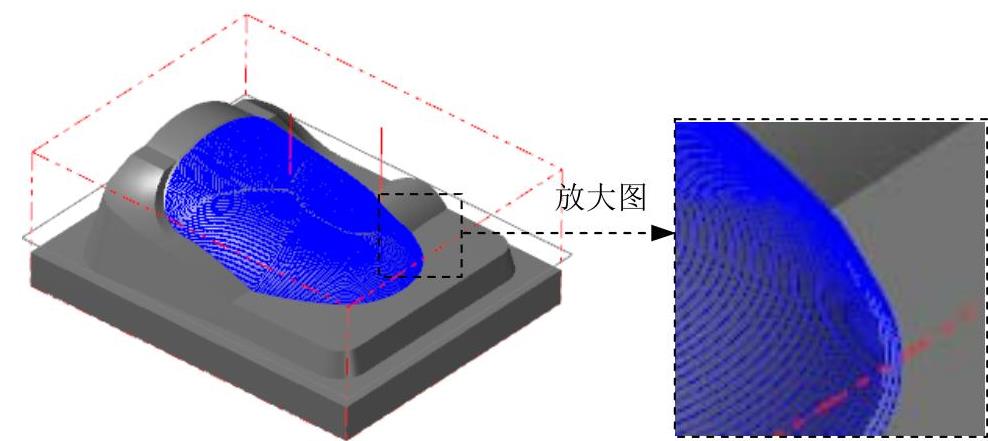

图17.21 刀具路径
