说明：先隐藏上面的刀具路径，以便于后面加工面的选取，以下不再赘述。

Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。在图形区中选择图17.11所示的面（共45个），单击Enter键，系统弹出“刀具路径的曲面选取”对话框。单击按钮，完成加工区域的设置，同时系统弹出“曲面精加工平行铣削”对话框。

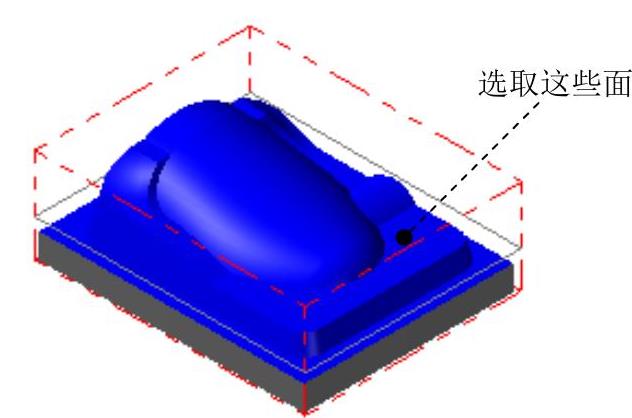

图17.11 选取加工面

Step3.确定刀具类型。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击该对话框中的按钮后，在刀具类型按钮群中单击（圆鼻刀）按钮，然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工平行铣削”对话框。

Step4.选择刀具。在“曲面精加工平行铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图17.12所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工平行铣削”对话框。

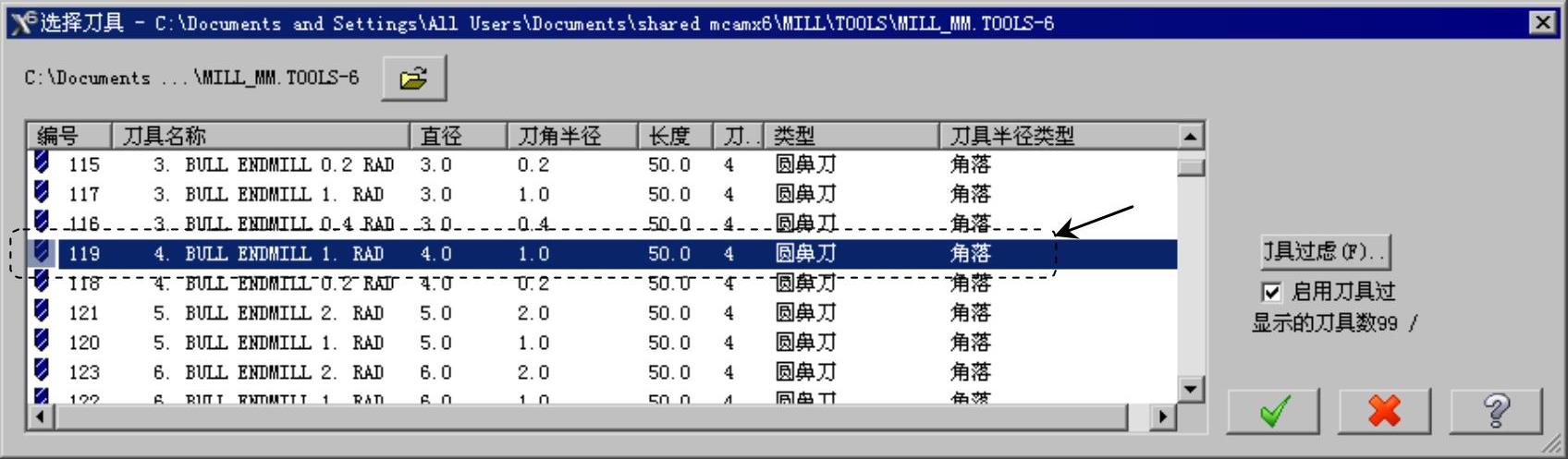

图17.12 “选择刀具”对话框

Step5.设置刀具参数。

（1）完成上步操作后，在“曲面精加工平行铣削”对话框的选项卡的列表框中显示出Step4所选择的刀具。双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为2。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值100.0，在文本框中输入值50，在文本框中输入值500，在文本框中输入值1000。(www.daowen.com)

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“曲面精加工平行铣削”对话框。

Step7.设置曲面加参数。在“曲面精加工平行铣削”对话框中单击选项卡，设置图17.13所示的参数。

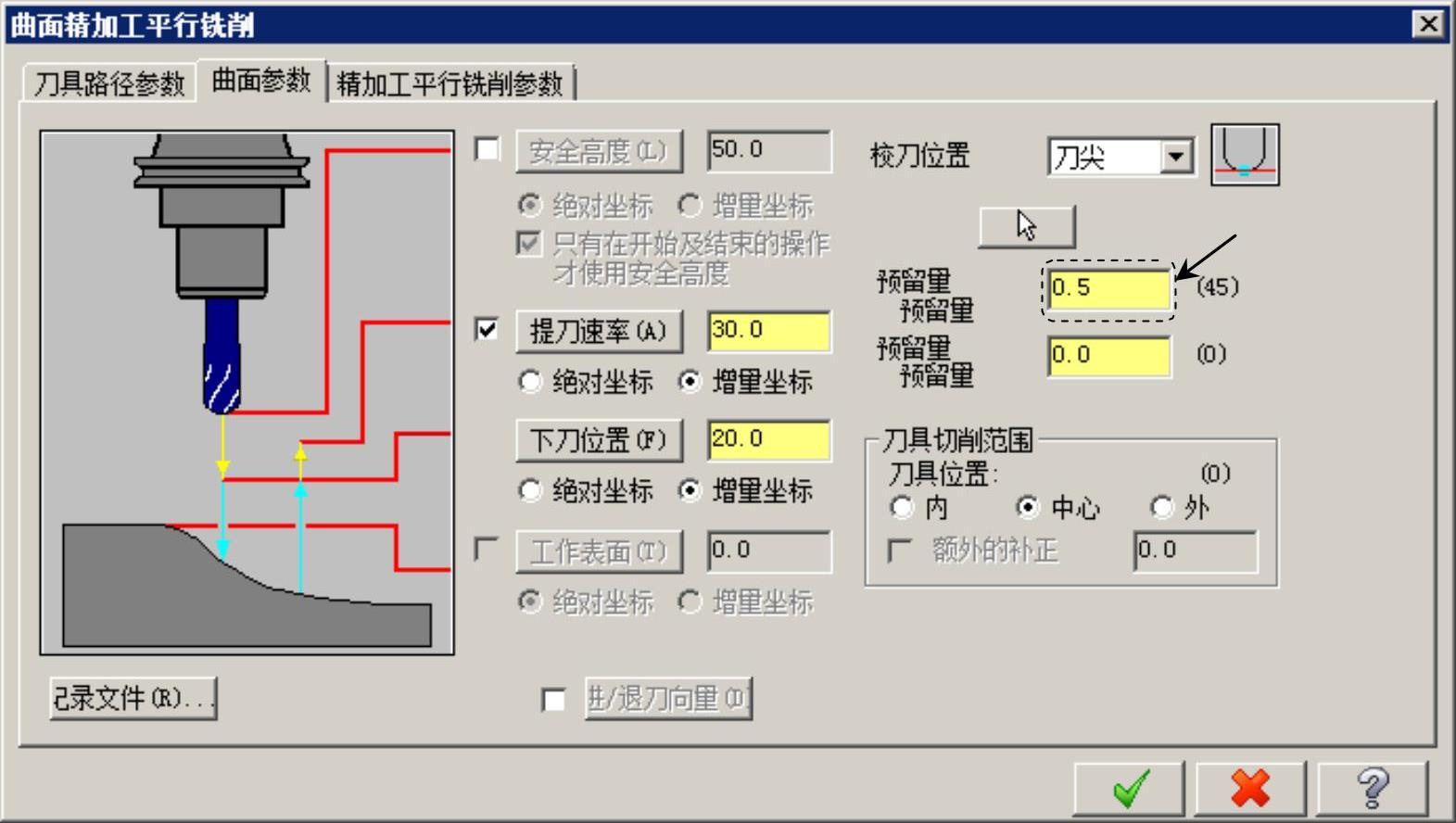

图17.13 “曲面参数”选项卡

Step8.设置精加工平行铣削参数。在“曲面精加工平行铣削”对话框中单击选项卡，设置图17.14所示的参数。

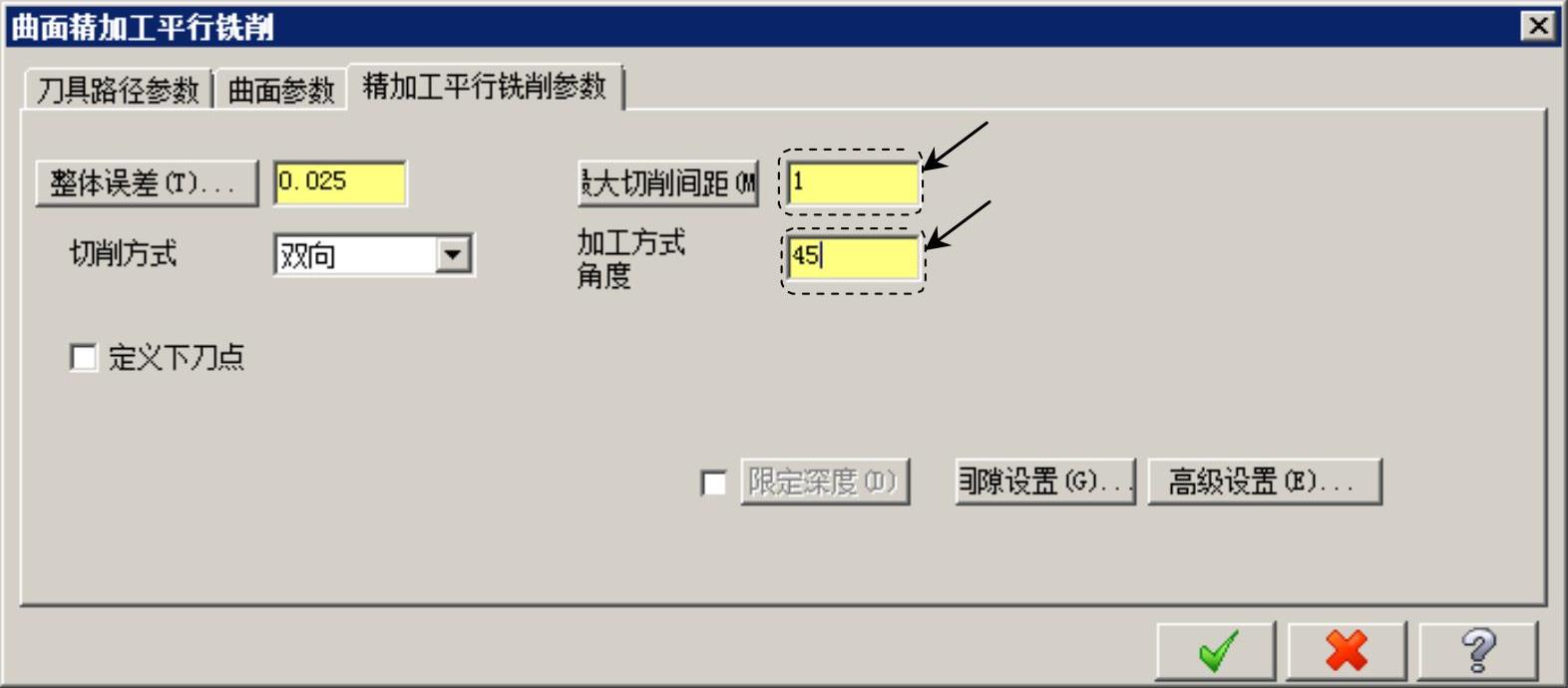

图17.14 “精加工平行铣削参数”选项卡

Step9.单击“曲面精加工平行铣削”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图17.15所示的刀具路径。

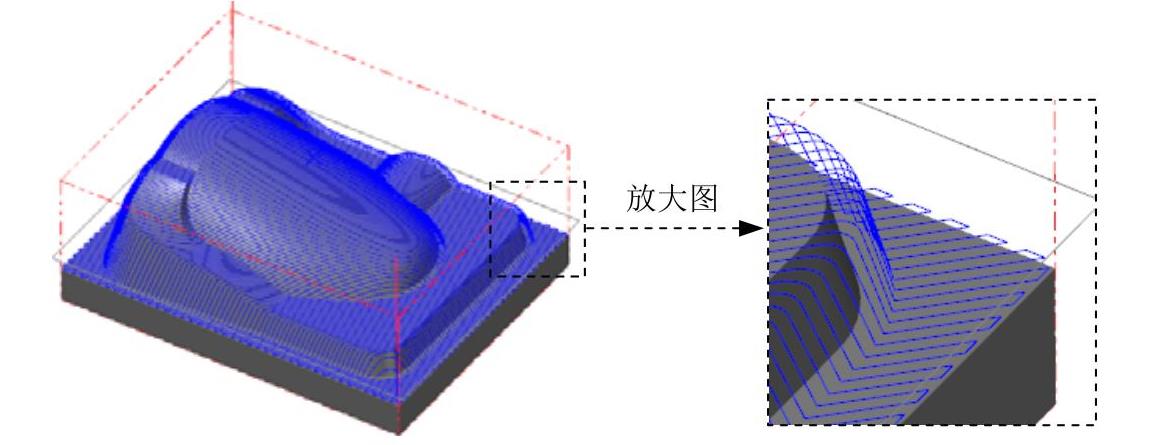

图17.15 刀具路径
