Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。在图形区中选取图4.21所示的曲面（共4个），然后按Enter键，系统弹出“刀具路径的曲面选取”对话框。单击区域中的按钮，选取图4.21所示的面为干涉面，然后按Enter键。

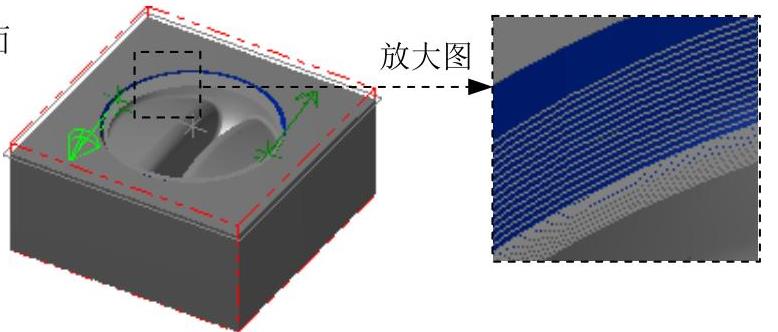

Step3.设置曲面流线形式。单击“刀具路径的曲面选取”对话框的区域的按钮，系统弹出“曲面流线设置”对话框，同时图形区出现流线形式线框，如图4.22所示。单击按钮，系统返回至“刀具路径的曲面选取”对话框。单击按钮，系统弹出“曲面精加工流线”对话框。

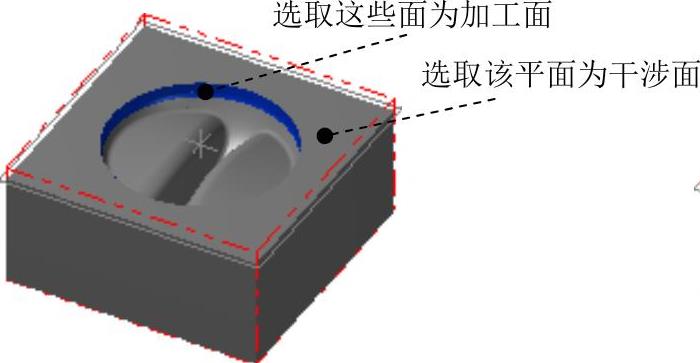

图4.21 设置加工区域

图4.22 曲面流线形式线框

Step4.选择刀具。

（1）确定刀具类型。在“曲面精加工流线”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（球刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工流线”对话框。

（2）选择刀具。在“曲面精加工流线”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选取图4.23所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工流线”对话框。

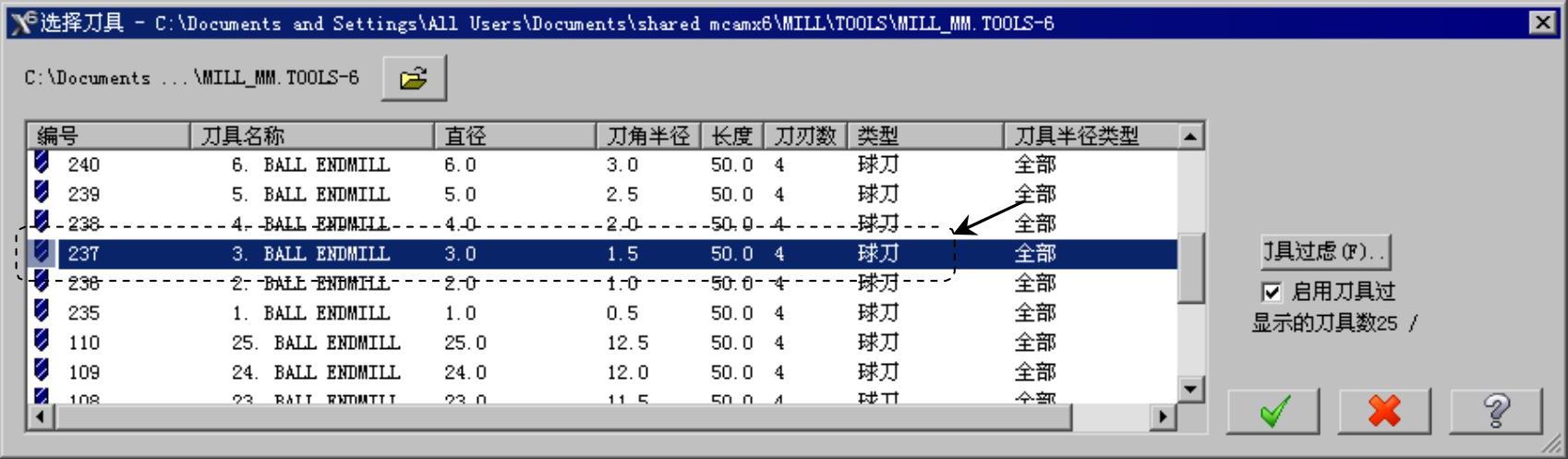

图4.23 “选择刀具”对话框(www.daowen.com)

Step5.设置刀具相关参数。

（1）在“曲面精加工流线”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为4。

（3）设置刀具参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值3000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

（5）单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置。

Step6.设置曲面加工参数。在“曲面精加工流线”对话框中单击选项卡，在（此处翻译有误，应为“加工面预留量”）文本框中输入值0.0，其他参数采用系统默认设置值。

Step7.设置曲面流线精加工参数。在“曲面精加工流线”对话框中单击选项卡，在下拉列表中选择选项，在区域的文本框中输入值0.5，其他参数采用系统默认设置值。

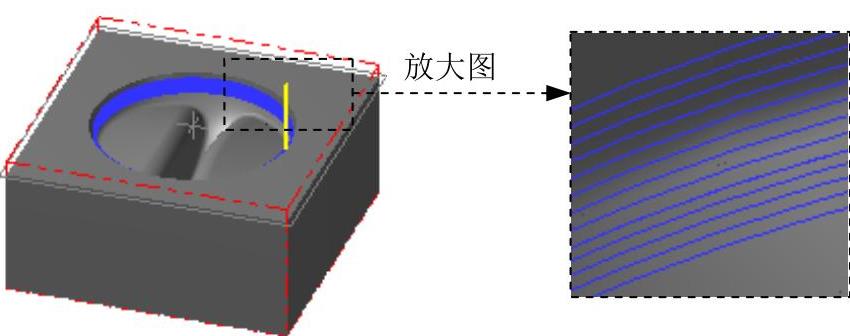

Step8.单击“曲面精加工流线”对话框中的按钮，同时在图形区生成图4.24所示的刀具路径。

图4.24 刀具路径
