如何进行精加工残料清角加工?

时间:2023-06-15 理论教育 版权反馈
【摘要】:Step1.选择加工方法。选择下拉菜单命令。图4.14 选取加工面图4.15 选取干涉面选择刀具。单击按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工残料清角”对话框。在“定义刀具-机床群组-1”对话框的文本框中,将原有的数值改为3。在“曲面精加工残料清角”对话框中单击选项卡,在文本框中输入值0.3,在文本框中输入值0.2,选项卡中的其他参数采用系统默认设置值。Step7.设置残料清角的材料参数。

如何进行精加工残料清角加工?

Step1.选择加工方法。选择下拉菜单978-7-111-48193-5-Chapter04-103.jpg978-7-111-48193-5-Chapter04-104.jpg978-7-111-48193-5-Chapter04-105.jpg978-7-111-48193-5-Chapter04-106.jpg978-7-111-48193-5-Chapter04-107.jpg命令。

Step2.设置加工区域。在图形区中选取图4.14所示的曲面,然后按Enter键,系统弹出“刀具路径的曲面选取”对话框。单击978-7-111-48193-5-Chapter04-108.jpg区域中的978-7-111-48193-5-Chapter04-109.jpg按钮,选取图4.15所示的面为干涉面,然后按Enter键。单击978-7-111-48193-5-Chapter04-110.jpg区域中的978-7-111-48193-5-Chapter04-111.jpg按钮,系统弹出“串连选项”对话框,采用“串连方式”选取图4.15所示的边线,单击两次978-7-111-48193-5-Chapter04-112.jpg按钮,系统弹出“曲面精加工残料清角”对话框。

Step3.选择刀具。

(1)确定刀具类型。在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-113.jpg按钮,系统弹出“刀具过滤列表设置”对话框。单击978-7-111-48193-5-Chapter04-114.jpg区域中的978-7-111-48193-5-Chapter04-115.jpg按钮后,在刀具类型按钮群中单击978-7-111-48193-5-Chapter04-116.jpg(球刀)按钮。单击978-7-111-48193-5-Chapter04-117.jpg按钮,关闭“刀具过滤列表设置”对话框,系统返回至“曲面精加工残料清角”对话框。

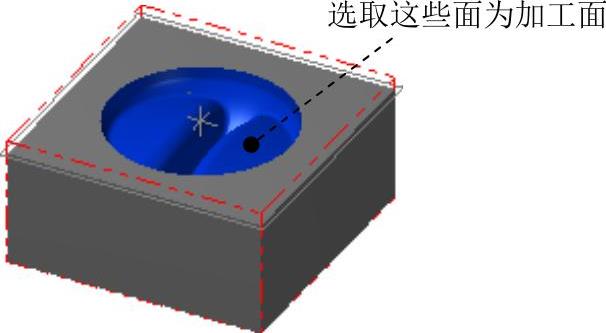

图4.14 选取加工面

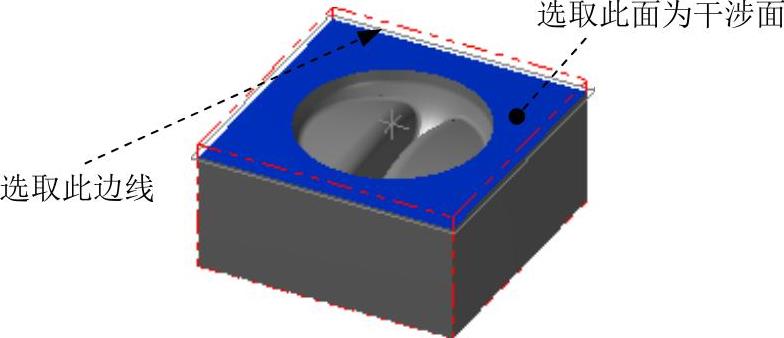

图4.15 选取干涉面

(2)选择刀具。在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-120.jpg按钮,系统弹出图4.16所示的“选择刀具”对话框,在该对话框的列表框中选取图4.16所示的刀具。单击978-7-111-48193-5-Chapter04-121.jpg按钮,关闭“选择刀具”对话框,系统返回至“曲面精加工残料清角”对话框。

Step4.设置刀具相关参数。

(1)在“曲面精加工残料清角”对话框的978-7-111-48193-5-Chapter04-122.jpg选项卡的列表框中显示出Step3所选取的刀具,双击该刀具,系统弹出“定义刀具-机床群组-1”对话框。(www.daowen.com)

(2)设置刀具号码。在“定义刀具-机床群组-1”对话框的978-7-111-48193-5-Chapter04-123.jpg文本框中,将原有的数值改为3。

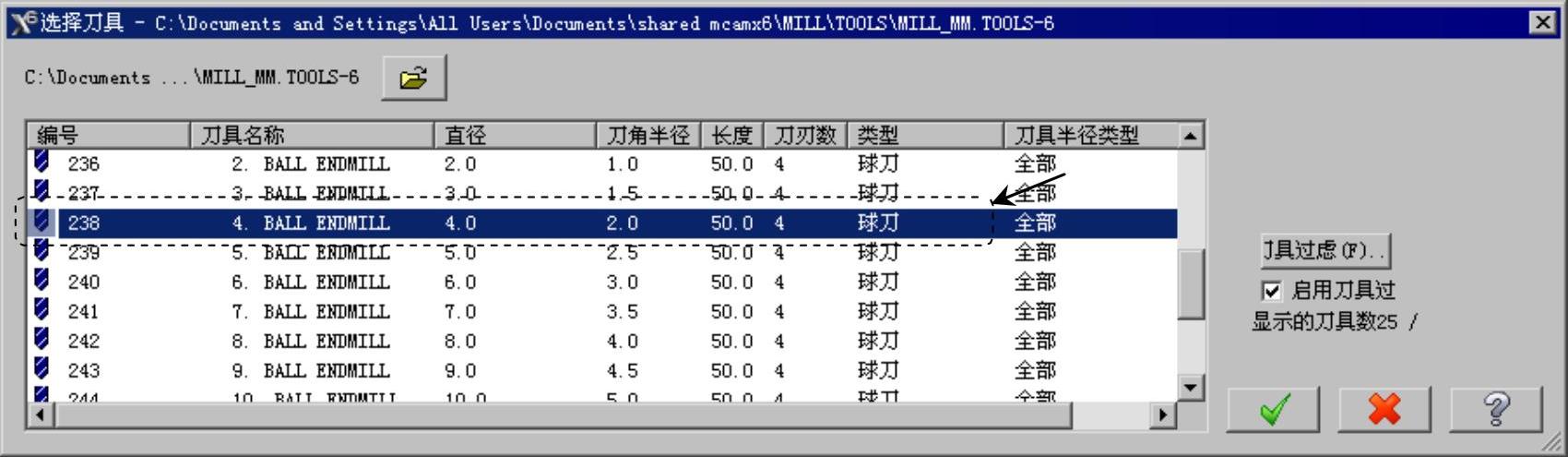

图4.16 “选择刀具”对话框

(3)设置刀具参数。单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter04-125.jpg选项卡,在978-7-111-48193-5-Chapter04-126.jpg文本框中输入值150.0,在978-7-111-48193-5-Chapter04-127.jpg文本框中输入值100.0,在978-7-111-48193-5-Chapter04-128.jpg文本框中输入值500.0,在978-7-111-48193-5-Chapter04-129.jpg文本框中输入值1800.0。

(4)设置冷却方式。在978-7-111-48193-5-Chapter04-130.jpg选项卡中单击978-7-111-48193-5-Chapter04-131.jpg按钮,系统弹出“Coolant…”对话框,在978-7-111-48193-5-Chapter04-132.jpg切削液)下拉列表中选择978-7-111-48193-5-Chapter04-133.jpg选项。单击该对话框中的978-7-111-48193-5-Chapter04-134.jpg按钮,关闭“Coolant…”对话框。

(5)单击“定义刀具-机床群组-1”对话框中的978-7-111-48193-5-Chapter04-135.jpg按钮,完成刀具参数的设置。

Step5.设置曲面加工参数。在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-136.jpg选项卡,在978-7-111-48193-5-Chapter04-137.jpg(此处翻译有误,应为“加工面预留量”,下同)文本框中输入值0.3,在978-7-111-48193-5-Chapter04-138.jpg(此处翻译有误,应为“干涉面预留量”,下同)文本框中输入值0.2,978-7-111-48193-5-Chapter04-139.jpg选项卡中的其他参数采用系统默认设置值。

Step6.设置残料清角精加工参数。在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-140.jpg选项卡,在978-7-111-48193-5-Chapter04-141.jpg文本框中输入值1,然后选中978-7-111-48193-5-Chapter04-142.jpg复选框

Step7.设置残料清角的材料参数。在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-143.jpg选项卡,然后在978-7-111-48193-5-Chapter04-144.jpg区域的978-7-111-48193-5-Chapter04-145.jpg文本框中输入值6,在978-7-111-48193-5-Chapter04-146.jpg文本框中输入值2,在978-7-111-48193-5-Chapter04-147.jpg文本框中输入值1。

Step8.在“曲面精加工残料清角”对话框中单击978-7-111-48193-5-Chapter04-148.jpg按钮,同时在图形区生成图4.17所示的刀具路径。
