Step1.选择下拉菜单命令，系统弹出“串连选项”对话框。

Step2.设置加工区域。在图形区中选取图2.33所示的边线，系统自动选取图2.34所示的边链，箭头方向如图2.34所示（若方向不同，可单击“串连选项”对话框中的按钮调整）。单击按钮，完成加工区域的设置，同时系统弹出“2D刀具路径-外形”对话框。

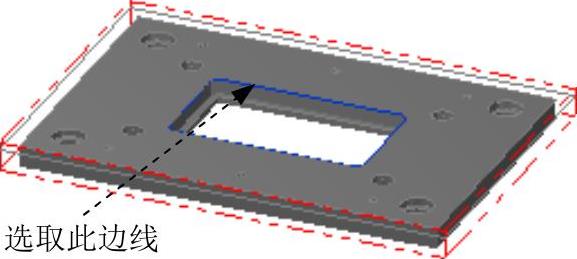

图2.33 选取区域

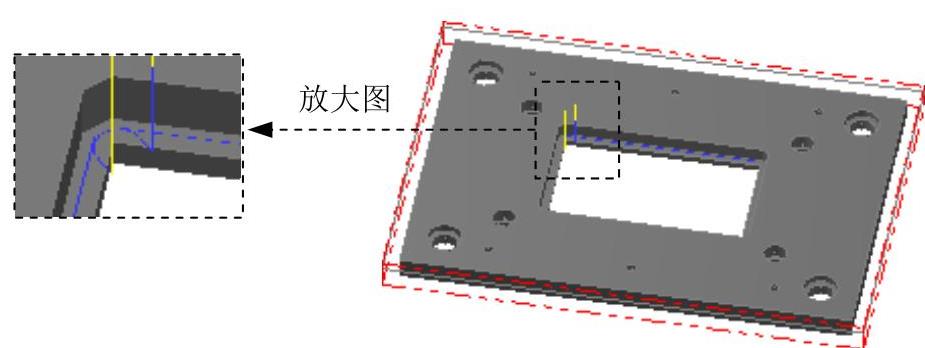

图2.34 定义区域

Step3.确定刀具类型。在“2D刀具路径-外形”对话框的左侧节点列表中单击节点，切换到“刀具参数”界面；单击按钮，系统弹出“刀具过滤列表设置”对话框，单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮。单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“2D刀具路径-外形”对话框。

Step4.选择刀具。在“2D刀具路径-外形”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“2D刀具路径-外形”对话框。

Step5.设置刀具参数。

（1）完成上步操作后，在“2D刀具路径-外形”对话框的刀具列表中双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为6。(www.daowen.com)

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值200.0，在文本框中输入值100.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“2D刀具路径-外形”对话框。

Step7.设置切削参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击节点，在文本框中输入值0，在文本框中输入值0。

Step8.设置深度参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击节点，取消选中复选框。

Step9.设置分层铣削参数。在“2D刀具路径-外形”对话框的左侧节点列表中单击节点，然后选中复选框。

Step10.设置共同参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击节点，在文本框中输入值0，在文本框中输入值-8，完成共同参数的设置。

Step11.单击“2D刀具路径-外形”对话框中的按钮，完成参数设置，此时系统将自动生成图2.35所示的刀具路径。

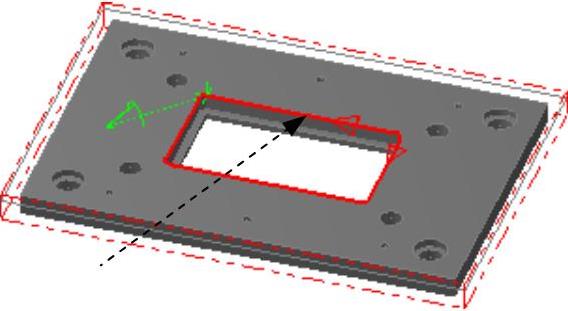

图2.35 刀具路径
