Step1.选择加工方法。选择下拉菜单命令。

Step2.设置加工区域。在图形区中选取图6.13所示的面（共21个），按Enter键，系统弹出“刀具路径的曲面选取”对话框。然后单击区域中的按钮，选取图6.14所示的面为干涉面，然后按Enter键。单击按钮，完成加工区域的设置，同时系统弹出“曲面精加工等高外形”对话框。

Step3.确定刀具类型。在“曲面精加工等高外形”对话框中单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（圆鼻刀）按钮。然后单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“曲面精加工等高外形”对话框。

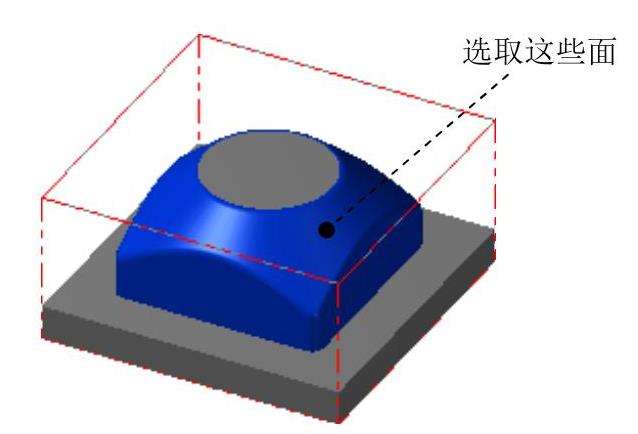

图6.13 选取加工面

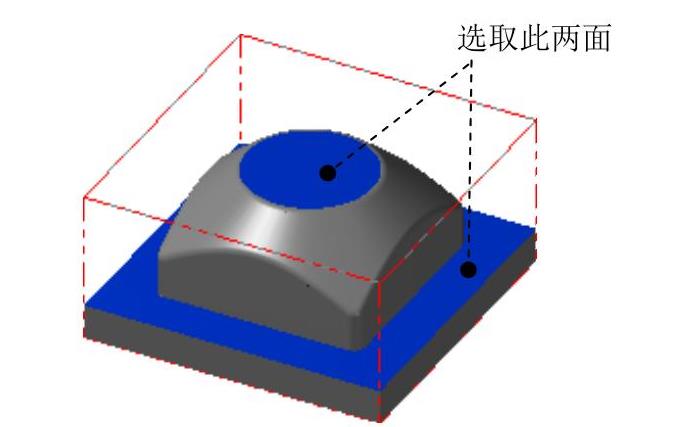

图6.14 选取干涉面

Step4.选择刀具。在“曲面精加工等高外形”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选取图6.15所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“曲面精加工等高外形”对话框。

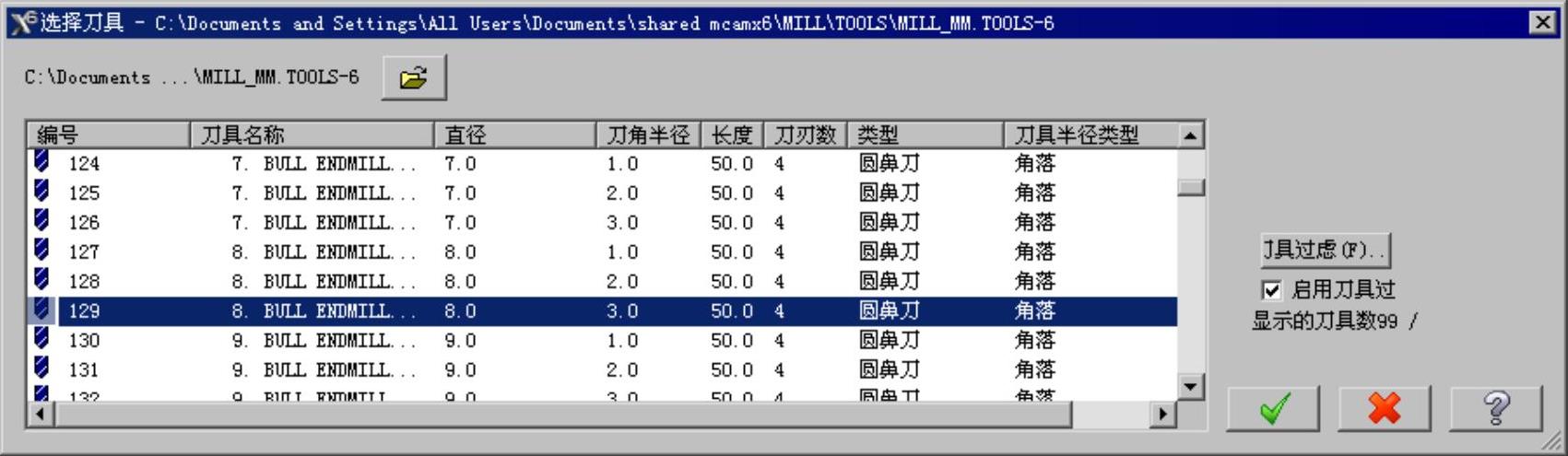

图6.15 “选择刀具”对话框

Step5.设置刀具参数。(www.daowen.com)

（1）完成上步操作后，在“曲面精加工等高外形”对话框的选项卡的列表框中显示出Step4所选择的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为3。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框的选项卡，在文本框中输入值400.0，在文本框中输入值200.0，在文本框中输入值500.0，在文本框中输入值2000.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，关闭“Coolant…”对话框。

Step6.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“曲面精加工等高外形”对话框。

Step7.设置曲面参数。在“曲面精加工等高外形”对话框中单击选项卡，然后在文本框中输入值5，在（此处翻译有误，应为“加工面预留量”，下同）文本框中输入值0，在（此处翻译有误，应为“干涉面预留量”，下同）文本框中输入值0.5，其余参数接受系统默认设置值。

Step8.设置等高外形精加工参数。在“曲面精加工等高外形”对话框中单击选项卡，在文本框中输入值0.5；在区域选中单选项，其他参数接受系统默认设置值。

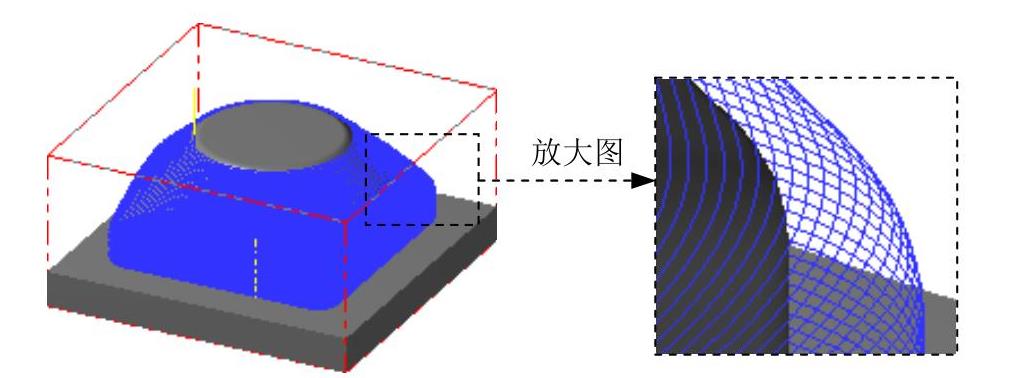

Step9.单击“曲面精加工等高外形”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图6.16所示的刀具路径。

图6.16 刀具路径
