Step1.绘制边界。选择下拉菜单命令，选取图20.13所示的面为附着曲面，然后在“标准选择”工具栏中单击按钮，再单击按钮完成边界的创建。

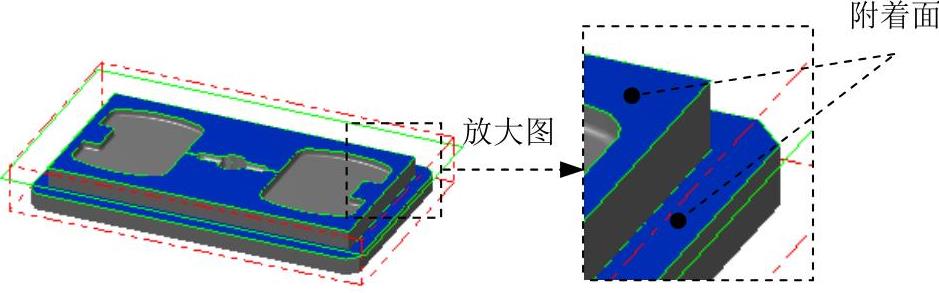

图20.13 定义附着面

Step2.选择下拉菜单命令，系统弹出“串连选项”对话框。

Step3.设置加工区域。在图形区中选取图20.14所示的边线，在“串连选项”对话框中单击“反向”按钮（效果如图20.15所示）。单击按钮，完成加工区域的设置，同时系统弹出“2D刀具路径-外形铣削”对话框。

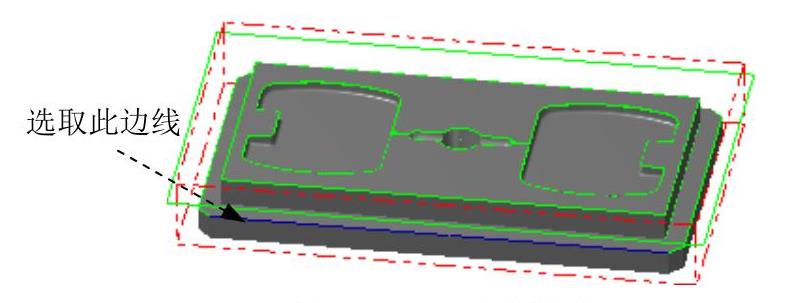

图20.14 选取边线

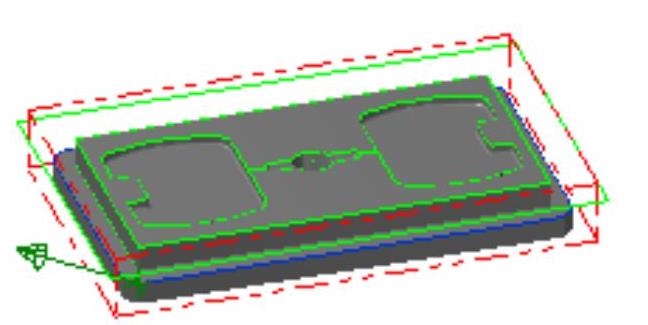

图20.15 定义区域

Step4.确定刀具类型。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击节点，切换到“刀具参数”界面；单击按钮，系统弹出“刀具过滤列表设置”对话框。单击区域中的按钮后，在刀具类型按钮群中单击（平底刀）按钮，单击按钮，关闭“刀具过滤列表设置”对话框，系统返回至“2D刀具路径-外形铣削”对话框。

Step5.选择刀具。在“2D刀具路径-外形铣削”对话框中单击按钮，系统弹出“选择刀具”对话框，在该对话框的列表框中选择图20.16所示的刀具。单击按钮，关闭“选择刀具”对话框，系统返回至“2D刀具路径-外形铣削”对话框。

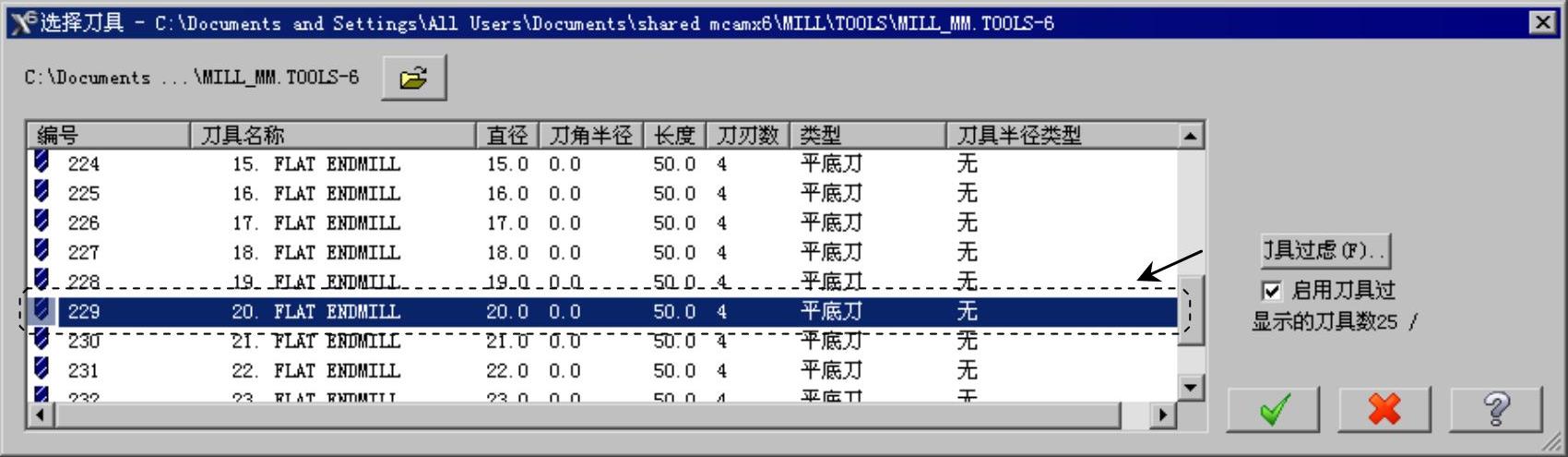

图20.16 “选择刀具”对话框

Step6.设置刀具参数。(www.daowen.com)

（1）完成上步操作后，在“2D刀具路径-外形铣削”对话框的刀具列表框中显示出Step5所选取的刀具，双击该刀具，系统弹出“定义刀具-机床群组-1”对话框。

（2）设置刀具号码。在“定义刀具-机床群组-1”对话框的文本框中，将原有的数值改为2。

（3）设置刀具的加工参数。单击“定义刀具-机床群组-1”对话框中的选项卡，在文本框中输入值500.0，在文本框中输入值300.0，在文本框中输入值500.0，在文本框中输入值1500.0。

（4）设置冷却方式。在选项卡中单击按钮，系统弹出“Coolant…”对话框，在（切削液）下拉列表中选择选项。单击该对话框中的按钮，系统返回至“定义刀具-机床群组-1”对话框。

Step7.单击“定义刀具-机床群组-1”对话框中的按钮，完成刀具参数的设置，系统返回至“2D刀具路径-外形铣削”对话框。

Step8.设置切削参数。在下拉列表中选择，其他参数采用系统默认设置值。

Step9.设置深度参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击节点，选中复选框，在文本框中输入值2，然后选中复选框。

Step10.设置贯穿参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击节点，然后选中复选框，在文本框中输入值2。

Step11.设置共同参数。在“2D刀具路径-外形铣削”对话框的左侧节点列表中单击节点，在文本框中输入值-8，在文本框中输入值-7，完成共同参数的设置。

Step12.单击“2D刀具路径-外形铣削”对话框中的按钮，完成加工参数的设置，此时系统将自动生成图20.17所示的刀具路径。

图20.17 刀具路径
