如何制作灯罩前盖——步骤详解

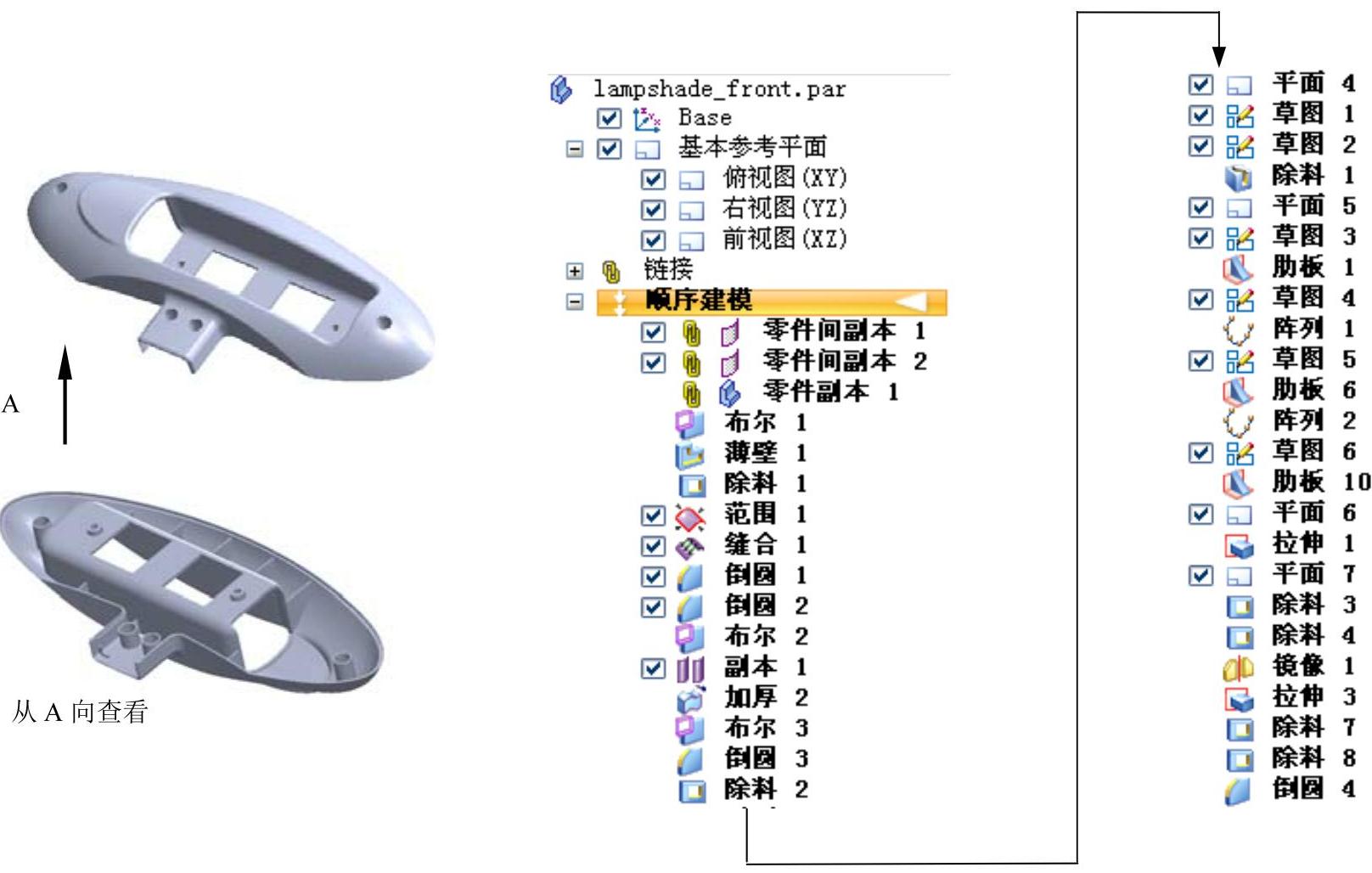

下面讲解灯罩前盖的创建过程。零件模型及路径查找器如图16.10.1所示。

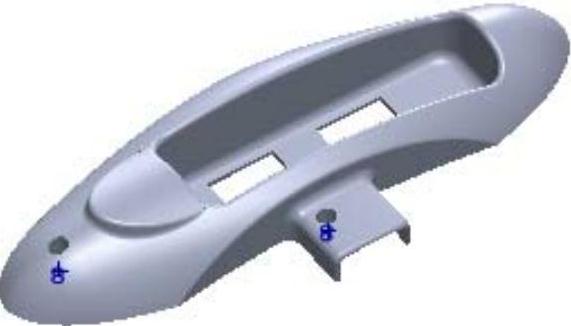

图16.10.1 零件模型及路径查找器

Step1.在装配体中建立灯罩前盖lampshade_front。

(1)单击978-7-111-40418-7-Chapter16-1433.jpg区域中的“原位创建零件”按钮978-7-111-40418-7-Chapter16-1434.jpg,系统弹出“原位新建零件”对话框。

(2)在“原位新建零件”对话框的978-7-111-40418-7-Chapter16-1435.jpg下拉列表中选择978-7-111-40418-7-Chapter16-1436.jpg选项,在978-7-111-40418-7-Chapter16-1437.jpg下拉列表中输入零件的名称为lampshade_front,在978-7-111-40418-7-Chapter16-1438.jpg下拉列表中选择978-7-111-40418-7-Chapter16-1439.jpg单选项,单击978-7-111-40418-7-Chapter16-1440.jpg按钮。

(3)单击978-7-111-40418-7-Chapter16-1441.jpg功能选项卡978-7-111-40418-7-Chapter16-1442.jpg区域中978-7-111-40418-7-Chapter16-1443.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1444.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取lampshade_first零件为参考零件,在选择后的下拉列表中选择978-7-111-40418-7-Chapter16-1445.jpg选项,在绘图区域选取lampshade_first中的拉伸曲面1;单击978-7-111-40418-7-Chapter16-1446.jpg按钮,单击978-7-111-40418-7-Chapter16-1447.jpg按钮,单击978-7-111-40418-7-Chapter16-1448.jpg按钮,完成“零件间复制1”的操作。

注:若绘图区域没有显示出拉伸曲面1,可先退出“零件间复制”命令,然后在路径查找器中选中978-7-111-40418-7-Chapter16-1449.jpg右击,在系统弹出的快捷菜单中选择978-7-111-40418-7-Chapter16-1450.jpg命令,然后将“曲面”选中即可。

(4)单击978-7-111-40418-7-Chapter16-1451.jpg功能选项卡978-7-111-40418-7-Chapter16-1452.jpg区域中978-7-111-40418-7-Chapter16-1453.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1454.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取lampshade_first零件为参考零件,在选择后的下拉列表中选择978-7-111-40418-7-Chapter16-1455.jpg选项,在绘图区域选取lampshade_first中的拉伸曲面2;单击978-7-111-40418-7-Chapter16-1456.jpg按钮,单击978-7-111-40418-7-Chapter16-1457.jpg按钮,单击978-7-111-40418-7-Chapter16-1458.jpg按钮,完成“零件间复制2”的操作。

(5)单击978-7-111-40418-7-Chapter16-1459.jpg区域中的978-7-111-40418-7-Chapter16-1460.jpg按钮,系统弹出“零件副本”命令条,以及“选择零件副本”对话框。在“选择零件副本”对话框中选择lampshade_first零件,然后单击978-7-111-40418-7-Chapter16-1461.jpg按钮;系统弹出“零件副本参数”对话框,在该对话框中选中978-7-111-40418-7-Chapter16-1462.jpg复选框978-7-111-40418-7-Chapter16-1463.jpg复选框与978-7-111-40418-7-Chapter16-1464.jpg单选项,单击978-7-111-40418-7-Chapter16-1465.jpg按钮。单击978-7-111-40418-7-Chapter16-1466.jpg按钮,

(6)单击978-7-111-40418-7-Chapter16-1467.jpg按钮。

Step2.选择下拉菜单978-7-111-40418-7-Chapter16-1468.jpg978-7-111-40418-7-Chapter16-1469.jpg978-7-111-40418-7-Chapter16-1470.jpg命令。在路径查找器中选中978-7-111-40418-7-Chapter16-1471.jpg后右击,选择978-7-111-40418-7-Chapter16-1472.jpg命令。

Step3.创建图16.10.2所示的布尔1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1473.jpg功能选项卡978-7-111-40418-7-Chapter16-1474.jpg区域中单击978-7-111-40418-7-Chapter16-1475.jpg后的978-7-111-40418-7-Chapter16-1476.jpg,选择978-7-111-40418-7-Chapter16-1477.jpg命令。

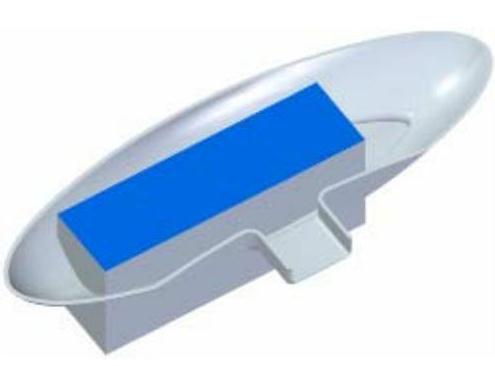

(3)定义布尔运算的工具及方向。在绘图区域选取图16.10.3所示的曲面为布尔运算的工具,减去方向如图16.10.3所示。

(4)单击978-7-111-40418-7-Chapter16-1479.jpg按钮,完成布尔1的创建。

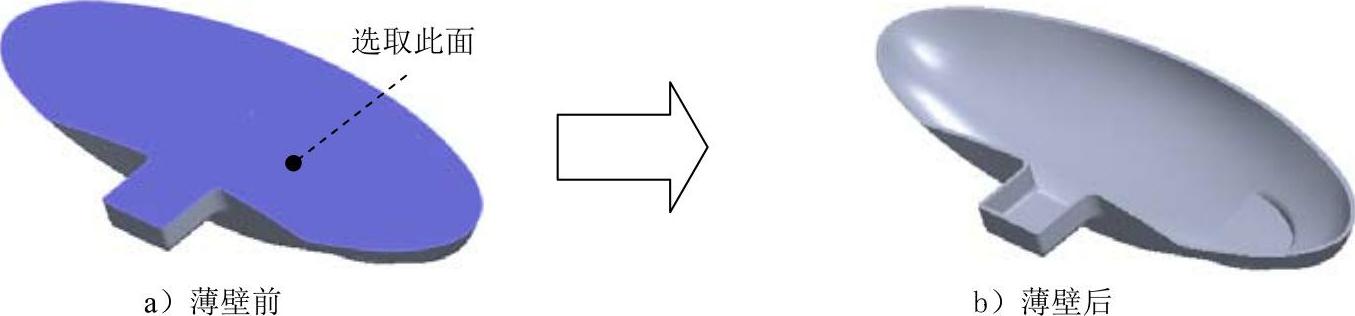

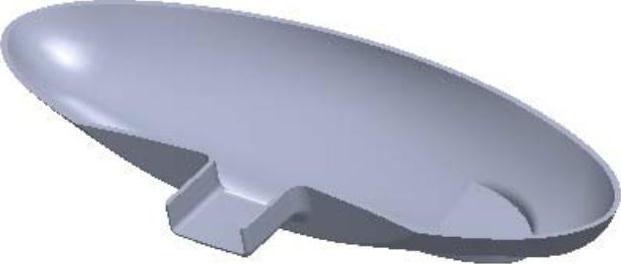

Step4.创建图16.10.4b所示的薄壁特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1480.jpg区域中单击978-7-111-40418-7-Chapter16-1481.jpg按钮。

(2)定义薄壁厚度。在“薄壁”命令条的978-7-111-40418-7-Chapter16-1482.jpg文本框中输入薄壁厚度值为2.0,然后右击。


图16.10.2 布尔1

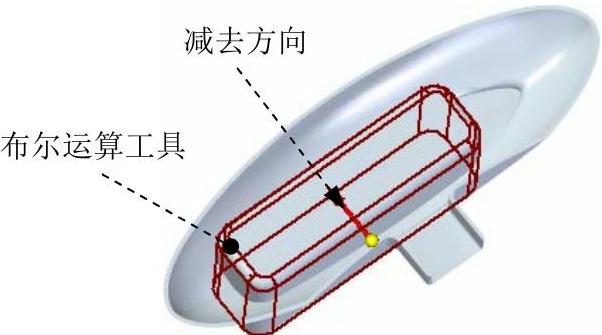

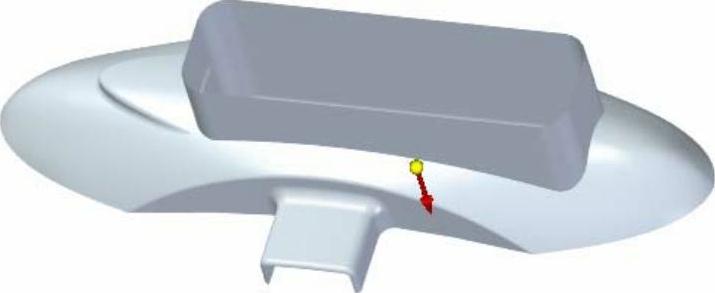

图16.10.3 定义布尔运算工具及方向

(3)选择要移除的面。在系统提示下,选择图16.10.4a所示的模型表面为要移除的面,然后右击。

(4)单击“薄壁”命令条中的978-7-111-40418-7-Chapter16-1485.jpg按钮,单击978-7-111-40418-7-Chapter16-1486.jpg按钮,完成薄壁特征1的创建。


图16.10.4 薄壁特征1

Step5.创建图16.10.5所示的除料特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1488.jpg区域中选择978-7-111-40418-7-Chapter16-1489.jpg命令。

(2)定义特征的截面草图。选取图16.10.6所示的模型表面作为草图平面,进入草图环境,绘制图16.10.7所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1490.jpg按钮,确认978-7-111-40418-7-Chapter16-1491.jpg978-7-111-40418-7-Chapter16-1492.jpg按钮未被按下,在978-7-111-40418-7-Chapter16-1493.jpg下拉列表中输入2,切除方向可参考图16.9.6。

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1494.jpg按钮,单击978-7-111-40418-7-Chapter16-1495.jpg按钮,完成除料特征1的创建。


图16.10.5 除料特征1


图16.10.6 定义草图平面


图16.10.7 截面草图

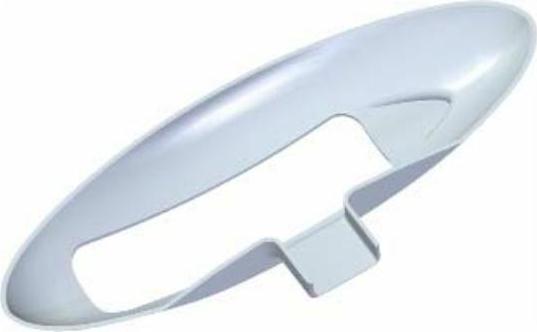

Step6.创建图16.10.8所示的有界曲面1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1499.jpg区域中单击978-7-111-40418-7-Chapter16-1500.jpg按钮。

(2)定义边界曲线。在绘图区域依次选取16.10.9所示的模型边线为定义边界的曲线,单击978-7-111-40418-7-Chapter16-1501.jpg按钮。

(3)单击978-7-111-40418-7-Chapter16-1502.jpg按钮。单击978-7-111-40418-7-Chapter16-1503.jpg按钮,单击978-7-111-40418-7-Chapter16-1504.jpg按钮,完成有界曲面1的创建。


图16.10.8 有界曲面1

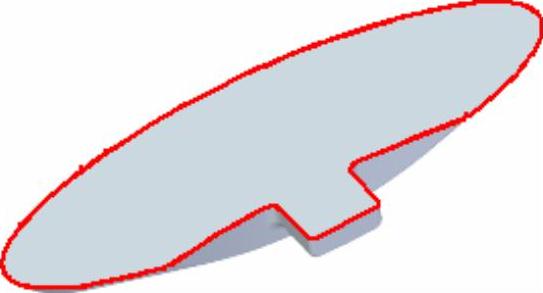

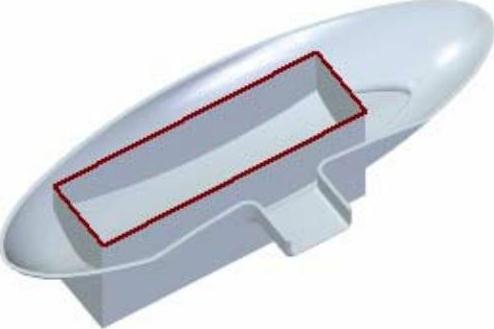

图16.10.9 定义边界曲线

Step7.创建缝合曲面1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1507.jpg区域中单击978-7-111-40418-7-Chapter16-1508.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-40418-7-Chapter16-1509.jpg复选框,单击978-7-111-40418-7-Chapter16-1510.jpg按钮。

(2)选择要缝合的曲面。在绘图区域选取有界曲面1与零件间副本1为要缝合的曲面,单击978-7-111-40418-7-Chapter16-1511.jpg按钮。

(3)单击978-7-111-40418-7-Chapter16-1512.jpg按钮,单击978-7-111-40418-7-Chapter16-1513.jpg按钮,完成缝合曲面1的创建。

Step8.创建图16.10.10b所示的倒圆1。选取图16.10.10a所示的四条边线为要倒圆的对象,倒圆角半径值为10.0。

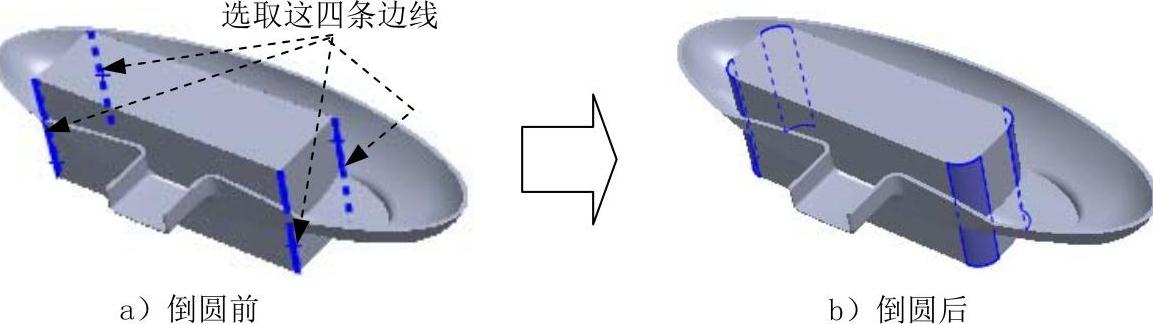

图16.10.10 倒圆1

Step9.创建图16.10.11b所示的倒圆2。选取图16.10.11a所示的边链为要倒圆的对象,倒圆角半径值为5.0。


图16.10.11 倒圆2

Step10.创建图16.10.12所示的布尔2。

(1)选择命令。在978-7-111-40418-7-Chapter16-1516.jpg功能选项卡978-7-111-40418-7-Chapter16-1517.jpg区域中单击978-7-111-40418-7-Chapter16-1518.jpg后的978-7-111-40418-7-Chapter16-1519.jpg,选择978-7-111-40418-7-Chapter16-1520.jpg命令。


(3)定义布尔运算的工具及方向。在绘图区域选取图16.10.13所示的曲面为布尔运算的工具,减去方向如图16.10.13所示。

(4)单击978-7-111-40418-7-Chapter16-1522.jpg按钮,完成布尔2的创建。


图16.10.12 布尔2

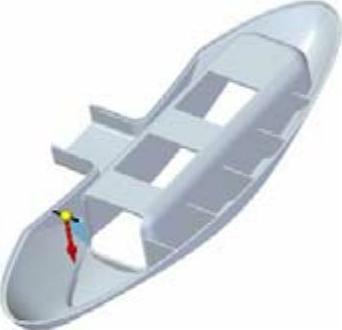

图16.10.13 定义布尔运算工具及方向

Step11.创建图16.10.14所示的复制曲面1(实体已隐藏)。

(1)选择命令。在978-7-111-40418-7-Chapter16-1525.jpg区域中单击978-7-111-40418-7-Chapter16-1526.jpg按钮。

(2)定义要复制的面。选择图16.10.14所示的实体的外表面为要复制的面,然后右击。

(3)单击978-7-111-40418-7-Chapter16-1527.jpg按钮,单击978-7-111-40418-7-Chapter16-1528.jpg按钮,完成复制曲面1的创建。


图16.10.14 复制曲面1

Step12.创建图16.10.15所示的加厚曲面(实体已显示)。

(1)选择命令,单击978-7-111-40418-7-Chapter16-1530.jpg区域978-7-111-40418-7-Chapter16-1531.jpg中的978-7-111-40418-7-Chapter16-1532.jpg按钮。

(2)定义要加厚的曲面。在绘图区域选取缝合曲面1为要加厚的曲面。

(3)定义加厚参数。在“加厚”命令条的978-7-111-40418-7-Chapter16-1533.jpg文本框中输入值2,在图16.10.16所示箭头所指的方向单击鼠标左键。

(4)单击978-7-111-40418-7-Chapter16-1534.jpg按钮,单击978-7-111-40418-7-Chapter16-1535.jpg按钮,完成加厚曲面的创建,单击978-7-111-40418-7-Chapter16-1536.jpg按钮。


图16.10.15 加厚曲面


图16.10.16 定义加厚方向

Step13.创建图16.10.17所示的布尔3。

(1)选择命令。在978-7-111-40418-7-Chapter16-1539.jpg功能选项卡978-7-111-40418-7-Chapter16-1540.jpg区域中单击978-7-111-40418-7-Chapter16-1541.jpg后的978-7-111-40418-7-Chapter16-1542.jpg,选择978-7-111-40418-7-Chapter16-1543.jpg命令。


(3)定义布尔运算的工具及方向。在绘图区域选取复制曲面1作为布尔运算的工具,减去方向如图16.10.18所示。

(4)单击978-7-111-40418-7-Chapter16-1545.jpg按钮。完成布尔3的创建。


图16.10.17 布尔3


图16.10.18 布尔运算工具及方向

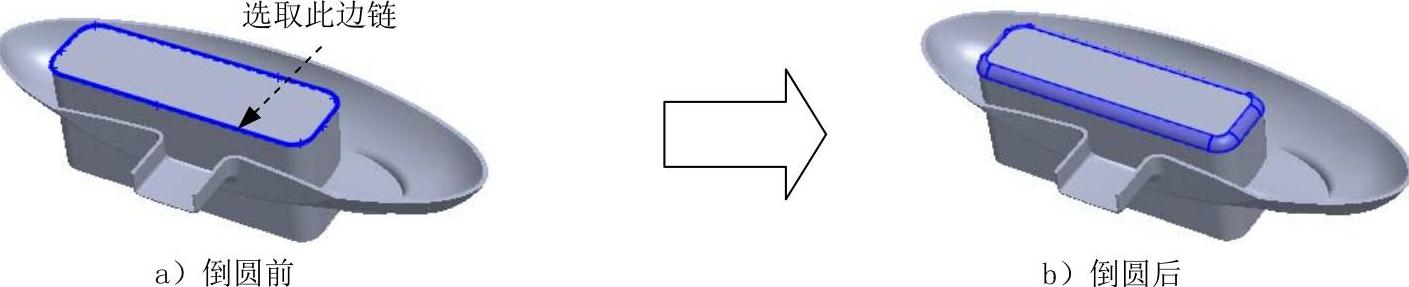

Step14.创建图16.10.19b所示的倒圆3。选取图16.10.19a所示的边链为要倒圆的对象,倒圆角半径值为2.0。


图16.10.19 倒圆3

Step15.创建图16.10.20的除料特征2。

(1)选择命令。在978-7-111-40418-7-Chapter16-1549.jpg区域中选择978-7-111-40418-7-Chapter16-1550.jpg命令。

(2)定义特征的截面草图。选取俯视图(XY)平面作为草图平面,进入草图环境,绘制图16.10.21所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1551.jpg按钮,确认978-7-111-40418-7-Chapter16-1552.jpg被按下,在978-7-111-40418-7-Chapter16-1553.jpg下拉列表中输入25,切除方向沿Z轴负方向;在978-7-111-40418-7-Chapter16-1554.jpg下拉列表中输入10,切除方向沿Z轴正方向。

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1555.jpg按钮,单击978-7-111-40418-7-Chapter16-1556.jpg按钮,完成除料特征2的创建。


图16.10.20 除料特征2

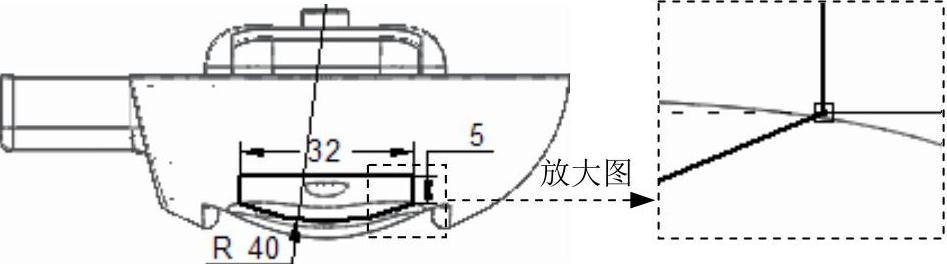

图16.10.21 截面草图

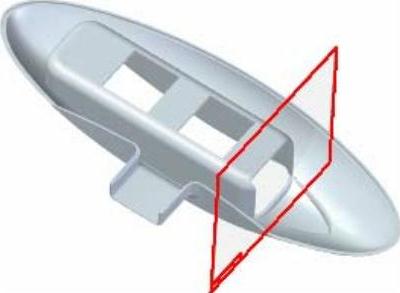

Step16.创建图16.10.22所示的平面4。

(1)选择命令。在978-7-111-40418-7-Chapter16-1559.jpg区域中单击978-7-111-40418-7-Chapter16-1560.jpg按钮,选择978-7-111-40418-7-Chapter16-1561.jpg选项。

(2)定义基准面的参考实体。选取前视图(XZ)平面作为参考平面。

(3)定义偏移距离及方向。在978-7-111-40418-7-Chapter16-1562.jpg后的下拉列表中输入偏移距离值为55,偏移方向可参考图16.10.22。

(4)在绘图区域单击完成平面4的创建。

Step17.创建图16.10.23所示的草图1。在978-7-111-40418-7-Chapter16-1563.jpg区域中单击978-7-111-40418-7-Chapter16-1564.jpg按钮,选取平面4为草图平面,进入草图环境;绘制图16.10.23所示的草图,单击978-7-111-40418-7-Chapter16-1565.jpg按钮。退出草绘环境。

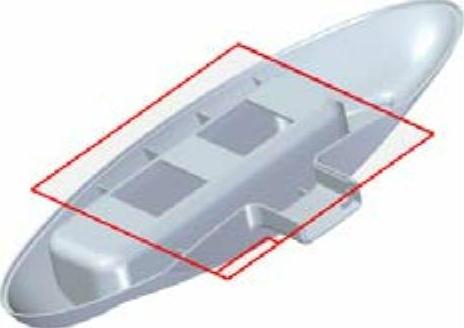

图16.10.22 平面4


图16.10.23 草图1

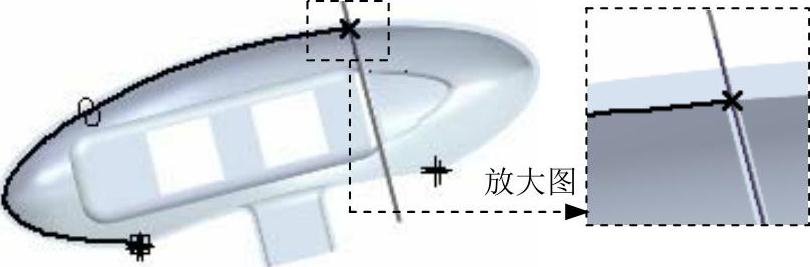

Step18.创建图16.10.24所示的草图2。在978-7-111-40418-7-Chapter16-1568.jpg区域中单击978-7-111-40418-7-Chapter16-1569.jpg按钮,选取图16.10.25所示的模型表面作为草图平面,进入草图环境;绘制图16.10.24所示的草图,单击978-7-111-40418-7-Chapter16-1570.jpg按钮,退出草绘环境。


图16.10.24 草图2


图16.10.25 定义草图平面

Step19.创建图16.10.26所示的除料扫掠特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1573.jpg区域中单击978-7-111-40418-7-Chapter16-1574.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1575.jpg命令。

(2)定义扫掠类型。在“扫掠选项”对话框的978-7-111-40418-7-Chapter16-1576.jpg区域中选中978-7-111-40418-7-Chapter16-1577.jpg单选项;其他参数接受系统默认设置值,单击978-7-111-40418-7-Chapter16-1578.jpg按钮。

(3)定义扫掠轨迹曲线。在“创建起源”下拉列表中选择978-7-111-40418-7-Chapter16-1579.jpg选项,在图形区中选取草图2作为扫掠轨迹曲线;单击978-7-111-40418-7-Chapter16-1580.jpg按钮,完成扫掠轨迹曲线的选取。

(4)定义扫掠横截面。在图形区中选取草图1作为扫掠截面,完成扫掠横截面的选取。

(5)单击“扫掠”命令条中的978-7-111-40418-7-Chapter16-1581.jpg按钮,单击978-7-111-40418-7-Chapter16-1582.jpg按钮,完成除料扫掠特征1的创建。


图16.10.26 除料扫掠特征1

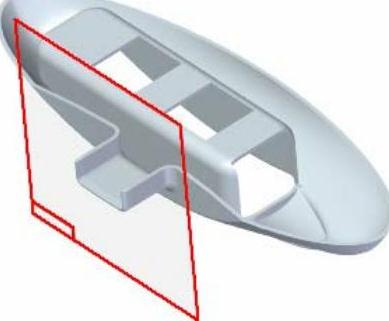

Step20.创建图16.10.27所示的平面5。

(1)选择命令。在978-7-111-40418-7-Chapter16-1584.jpg区域中单击978-7-111-40418-7-Chapter16-1585.jpg按钮,选择978-7-111-40418-7-Chapter16-1586.jpg选项。

(2)定义基准面的参考实体。选取右视图(YZ)平面作为参考平面。

(3)定义偏移距离及方向。在978-7-111-40418-7-Chapter16-1587.jpg下拉列表中输入偏移距离值为48,偏移方向可参考图16.10.27。

(4)在绘图区域单击完成平面5的创建。

Step21.创建图16.10.28所示的草图3。在978-7-111-40418-7-Chapter16-1588.jpg区域中单击978-7-111-40418-7-Chapter16-1589.jpg按钮,选取平面5作为草图平面,进入草图环境;绘制图16.10.28所示的草图3;单击978-7-111-40418-7-Chapter16-1590.jpg按钮,退出草绘环境。


图16.10.27 平面5


图16.10.28 草图3

Step22.创建图16.10.29所示的肋板特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1593.jpg区域中单击978-7-111-40418-7-Chapter16-1594.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1595.jpg命令,

(2)定义(肋板)特征的截面草图。在“肋板”命令条的“创建起源”下拉列表中选择978-7-111-40418-7-Chapter16-1596.jpg选项;在绘图区域选取草图3作为肋板特征的截面草图,单击978-7-111-40418-7-Chapter16-1597.jpg按钮。

(3)定义肋板特征的参数。在“肋板”命令条的厚度文本框中输入厚度值为1.0;移动鼠标,将生成方向调整至图16.10.30所示的方向后单击。

(4)单击“肋板”命令条中的978-7-111-40418-7-Chapter16-1598.jpg按钮,然后单击978-7-111-40418-7-Chapter16-1599.jpg按钮,完成肋板特征1的创建。

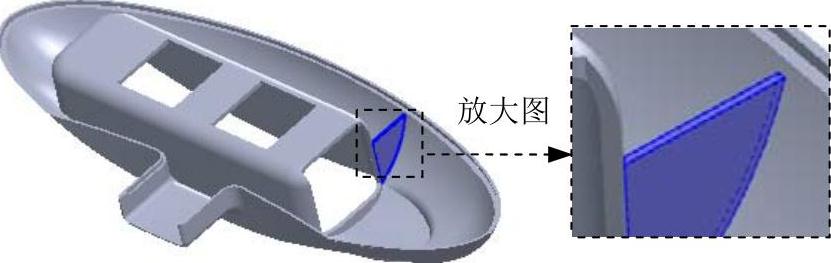

图16.10.29 肋板特征1


图16.10.30 生成方向

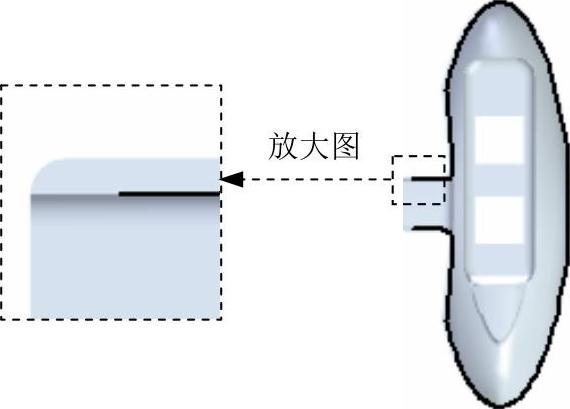

Step23.创建图16.10.31所示的草图4。在978-7-111-40418-7-Chapter16-1602.jpg区域中单击978-7-111-40418-7-Chapter16-1603.jpg按钮,选取图16.10.32所示的模型表面作为草图平面,进入草图环境,绘制图16.10.31所示的草图;单击978-7-111-40418-7-Chapter16-1604.jpg按钮,退出草绘环境。


图16.10.31 草图4

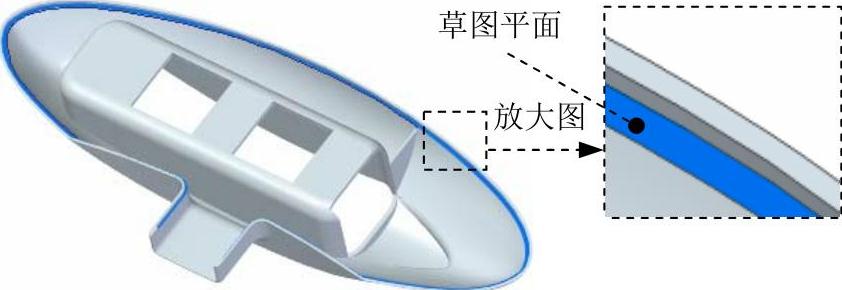

图16.10.32 草图平面

Step24.创建图16.10.33所示的沿曲线阵列1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1607.jpg区域中单击978-7-111-40418-7-Chapter16-1608.jpg按钮。

(2)定义要阵列的特征。在绘图区域选取“肋板1”特征作为要阵列的特征,单击978-7-111-40418-7-Chapter16-1609.jpg按钮完成特征的选取。

(3)定义阵列曲线及参数。将阵列类型设置为978-7-111-40418-7-Chapter16-1610.jpg选项,在“沿曲线阵列”命令条的978-7-111-40418-7-Chapter16-1611.jpg文本框中输入5,在978-7-111-40418-7-Chapter16-1612.jpg下拉列表中输入30.0;然后在绘图区域选取草图4作为沿曲线阵列的曲线,单击978-7-111-40418-7-Chapter16-1613.jpg按钮完成阵列曲线的选取。

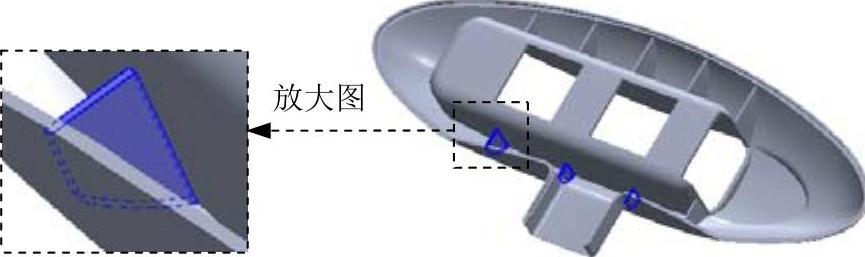

(4)定义锚点。在绘图区域选取图16.10.34所示的点;移动鼠标,将阵列方向调整至如图16.10.35所示的方向;单击鼠标左键,在沿曲线变化的类型下拉列表中选择978-7-111-40418-7-Chapter16-1614.jpg选项。

(5)在命令条中单击978-7-111-40418-7-Chapter16-1615.jpg按钮,单击978-7-111-40418-7-Chapter16-1616.jpg按钮,完成沿曲线阵列1的创建。


图16.10.33 沿曲线阵列1

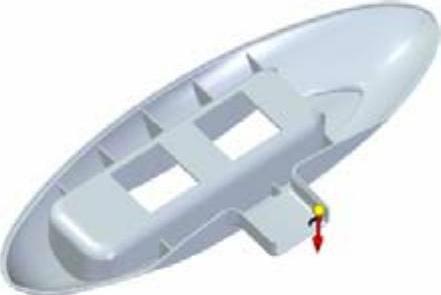

图16.10.34 定义锚点

Step25.创建图16.10.36所示的草图5。在978-7-111-40418-7-Chapter16-1619.jpg区域中单击978-7-111-40418-7-Chapter16-1620.jpg按钮,选取平面5作为草图平面,进入草图环境,绘制图16.10.36所示的草图;单击978-7-111-40418-7-Chapter16-1621.jpg按钮,退出草绘环境。


图16.10.35 阵列方向

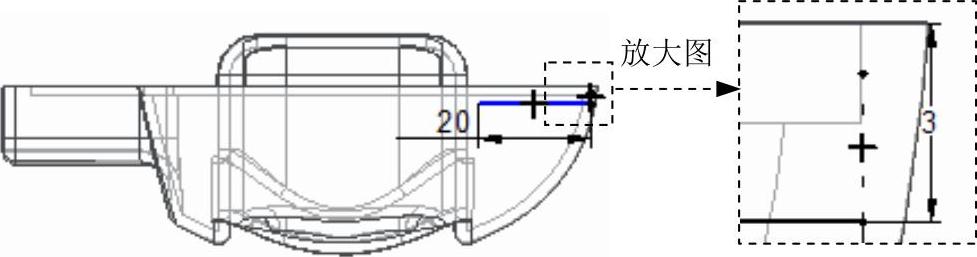

图16.10.36 草图5

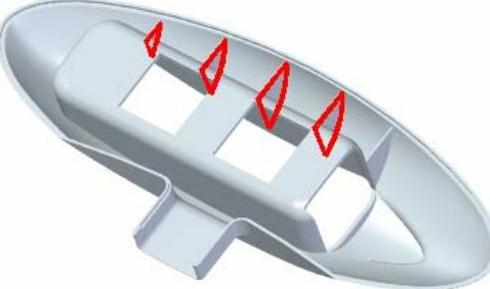

Step26.创建图16.10.37所示的肋板特征2。

(1)选择命令。在978-7-111-40418-7-Chapter16-1624.jpg区域中单击978-7-111-40418-7-Chapter16-1625.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1626.jpg命令,

(2)定义(肋板)特征的截面草图。在“肋板”命令条的“创建起源”下拉列表中选择978-7-111-40418-7-Chapter16-1627.jpg选项;在绘图区域选取草图5作为肋板特征的截面草图,单击978-7-111-40418-7-Chapter16-1628.jpg按钮。

(3)定义肋板特征的参数。在肋板命令条的厚度文本框中输入厚度值为1.0;移动鼠标,将生成方向调整至图16.10.38所示的方向后单击。

(4)单击“肋板”命令条中的978-7-111-40418-7-Chapter16-1629.jpg按钮,然后单击978-7-111-40418-7-Chapter16-1630.jpg按钮,完成肋板特征2的创建。


图16.10.37 肋板特征2


图16.10.38 生成方向

Step27.创建图16.10.39所示的沿曲线阵列2。

(1)选择命令。在978-7-111-40418-7-Chapter16-1633.jpg区域中单击978-7-111-40418-7-Chapter16-1634.jpg按钮。

(2)定义要阵列的特征。在绘图区域选取“肋板2”作为要阵列的特征,单击978-7-111-40418-7-Chapter16-1635.jpg按钮完成特征的选取。

(3)定义阵列曲线及参数。将阵列类型设置为978-7-111-40418-7-Chapter16-1636.jpg选项,在“沿曲线阵列”命令条的978-7-111-40418-7-Chapter16-1637.jpg文本框中输入4,在978-7-111-40418-7-Chapter16-1638.jpg下拉列表中输入30.0;然后在绘图区域选取图16.10.40所示的模型边线作为沿曲线阵列的曲线。单击978-7-111-40418-7-Chapter16-1639.jpg按钮,完成阵列曲线2的选取。


图16.10.39 沿曲线阵列2


图16.10.40 定义阵列曲线

(4)定义锚点。在绘图区域选取图16.10.41所示的点。移动鼠标,将阵列方向调整至如图16.10.42所示的方向;单击鼠标左键,在沿曲线变化的类型下拉列表中选择978-7-111-40418-7-Chapter16-1642.jpg选项。

(5)在命令条中单击978-7-111-40418-7-Chapter16-1643.jpg按钮,单击978-7-111-40418-7-Chapter16-1644.jpg按钮,完成沿曲线阵列2的创建。

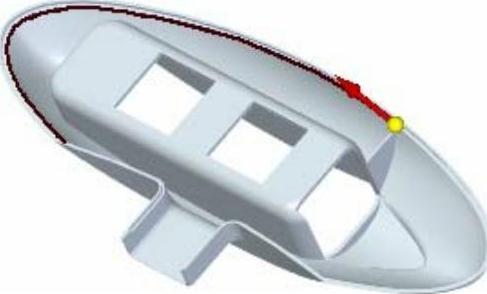

图16.10.41 定义锚点


图16.10.42 阵列方向

Step28.创建图16.10.43所示的草图6。在978-7-111-40418-7-Chapter16-1647.jpg区域中单击978-7-111-40418-7-Chapter16-1648.jpg按钮,选取平面4作为草图平面,进入草图环境,绘制图16.10.43所示的草图;单击978-7-111-40418-7-Chapter16-1649.jpg按钮,退出草绘环境。


图16.10.43 草图6

Step29.创建图16.10.44所示的肋板特征3。

(1)选择命令。在978-7-111-40418-7-Chapter16-1651.jpg区域中单击978-7-111-40418-7-Chapter16-1652.jpg后的小三角,选择978-7-111-40418-7-Chapter16-1653.jpg命令,

(2)定义(肋板)特征的截面草图。在“肋板”命令条的“创建起源”下拉列表中选择978-7-111-40418-7-Chapter16-1654.jpg选项;在绘图区域选取草图6作为肋板特征的截面草图,单击978-7-111-40418-7-Chapter16-1655.jpg按钮。

(3)定义肋板(筋)特征的参数。在“肋板”命令条的厚度文本框中输入厚度值为1.0;移动鼠标,将生成方向调整至图16.10.45所示的方向后单击。

(4)单击“肋板”命令条中的978-7-111-40418-7-Chapter16-1656.jpg按钮,然后单击978-7-111-40418-7-Chapter16-1657.jpg按钮,完成肋板特征3的创建。


图16.10.44 肋板特征3


图16.10.45 生成方向

Step30.创建图16.10.46所示的平面6。

(1)选择命令。在978-7-111-40418-7-Chapter16-1660.jpg区域中单击978-7-111-40418-7-Chapter16-1661.jpg按钮,选择978-7-111-40418-7-Chapter16-1662.jpg选项。

(2)定义基准面的参考实体。选取俯视图(XY)平面作为参考平面。

(3)定义偏移距离及方向。在978-7-111-40418-7-Chapter16-1663.jpg下拉列表中输入偏移距离值为4,偏移方向沿Z轴负方向。

(4)在绘图区域单击完成平面6的创建。


图16.10.46 平面6

Step31.创建图16.10.47所示的拉伸特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1665.jpg区域中单击978-7-111-40418-7-Chapter16-1666.jpg按钮。

(2)定义特征的截面草图。选取平面6作为草图平面,进入草图环境,绘制图16.10.48所示的截面草图,单击978-7-111-40418-7-Chapter16-1667.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-40418-7-Chapter16-1668.jpg按钮,确认978-7-111-40418-7-Chapter16-1669.jpg978-7-111-40418-7-Chapter16-1670.jpg按钮未被按下,将拉伸类型设置为“穿透下一个”978-7-111-40418-7-Chapter16-1671.jpg,拉伸方向沿Z轴负方向。

(4)单击“拉伸”命令条中的978-7-111-40418-7-Chapter16-1672.jpg按钮,单击978-7-111-40418-7-Chapter16-1673.jpg按钮,完成拉伸特征1的创建。


图16.10.47 拉伸特征1


图16.10.48 截面草图

Step32.创建图16.10.49所示的平面7。

(1)选择命令。在978-7-111-40418-7-Chapter16-1676.jpg区域中单击978-7-111-40418-7-Chapter16-1677.jpg按钮,选择978-7-111-40418-7-Chapter16-1678.jpg选项。

(2)定义基准面的参考实体。选取俯视图(XY)平面作为参考平面。

(3)定义偏移距离及方向。在978-7-111-40418-7-Chapter16-1679.jpg下拉列表中输入偏移距离值为8,偏移方向沿Z轴负方向。

(4)在绘图区域单击完成平面7的创建。


图16.10.49 平面7

Step33.创建图16.10.50所示的除料特征3。

(1)选择命令。在978-7-111-40418-7-Chapter16-1681.jpg区域中选择978-7-111-40418-7-Chapter16-1682.jpg命令。

(2)定义特征的截面草图。选取平面7作为草图平面,进入草图环境,绘制图16.10.51所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1683.jpg按钮,确认978-7-111-40418-7-Chapter16-1684.jpg978-7-111-40418-7-Chapter16-1685.jpg按钮未被按下,将除料类型设置为“完全穿透”978-7-111-40418-7-Chapter16-1686.jpg,拉伸方向沿Z轴负方向。

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1687.jpg按钮,单击978-7-111-40418-7-Chapter16-1688.jpg按钮,完成除料特征3的创建。


图16.10.50 除料特征3

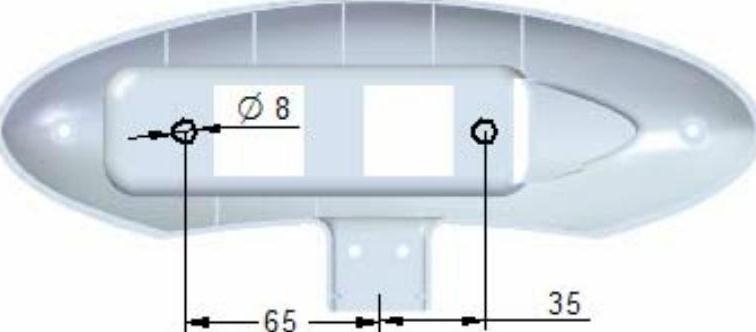

图16.10.51 截面草图

Step34.创建图16.10.52所示的除料特征4。

(1)选择命令。在978-7-111-40418-7-Chapter16-1691.jpg区域中选择978-7-111-40418-7-Chapter16-1692.jpg命令。

(2)定义特征的截面草图。选取平面6作为草图平面,进入草图环境,绘制图16.10.53所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1693.jpg按钮,确认978-7-111-40418-7-Chapter16-1694.jpg978-7-111-40418-7-Chapter16-1695.jpg按钮未被按下,单击“完全穿透”按钮978-7-111-40418-7-Chapter16-1696.jpg,除料方向沿Z轴负方向。

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1697.jpg按钮,单击978-7-111-40418-7-Chapter16-1698.jpg按钮,完成除料特征4的创建。


图16.10.52 除料特征4

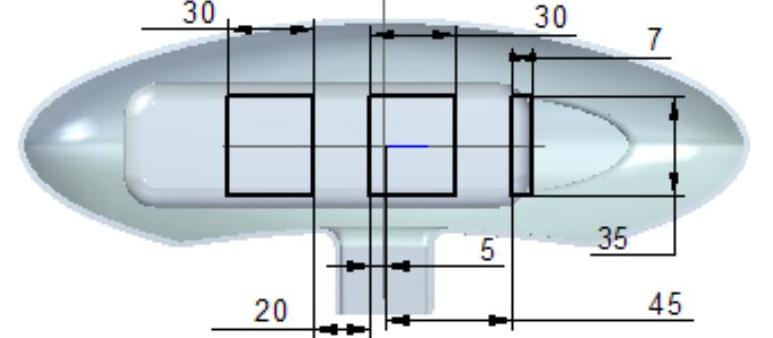

图16.10.53 截面草图

Step35.创建图16.10.54所示的镜像特征1。

(1)选择命令。在978-7-111-40418-7-Chapter16-1701.jpg区域中单击978-7-111-40418-7-Chapter16-1702.jpg按钮。

(2)定义要镜像的元素。在路径查找器中选择“肋板3”、“拉伸1”、“除料3”以及“除料4”为要镜像的特征,单击978-7-111-40418-7-Chapter16-1703.jpg按钮。

(3)定义镜像平面。选取右视图(YZ)平面为镜像平面。

(4)单击978-7-111-40418-7-Chapter16-1704.jpg按钮,完成镜像特征1的创建。

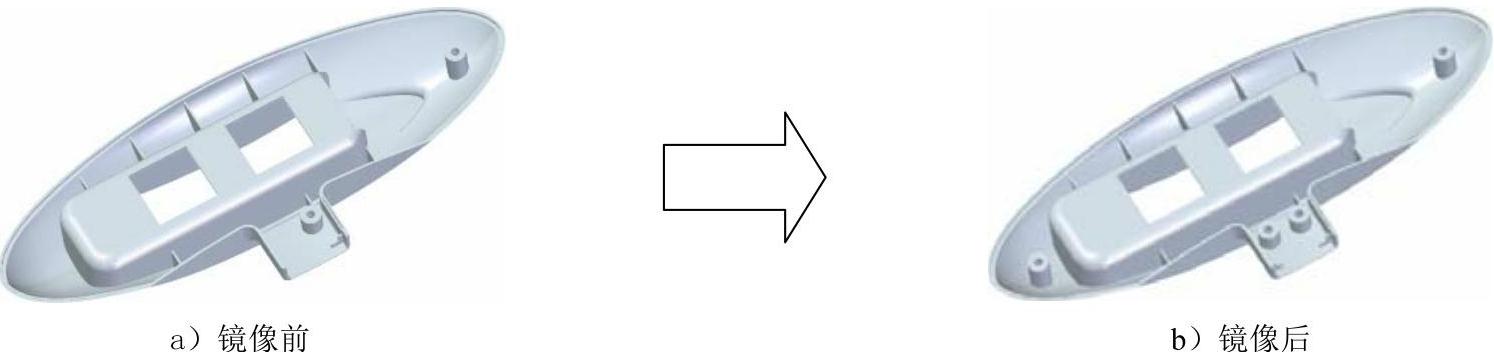

图16.10.54 镜像特征1

Step36.创建图16.10.55所示的拉伸特征2。

(1)选择命令。在978-7-111-40418-7-Chapter16-1706.jpg区域中单击978-7-111-40418-7-Chapter16-1707.jpg按钮。

(2)定义特征的截面草图。选取图16.10.56所示的模型表面作为草图平面,进入草图环境,绘制图16.10.57所示的截面草图,单击978-7-111-40418-7-Chapter16-1708.jpg按钮。


图16.10.55 拉伸特征2

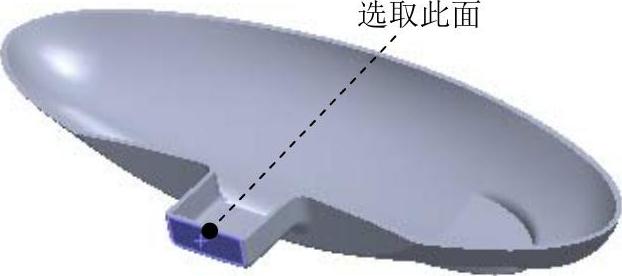

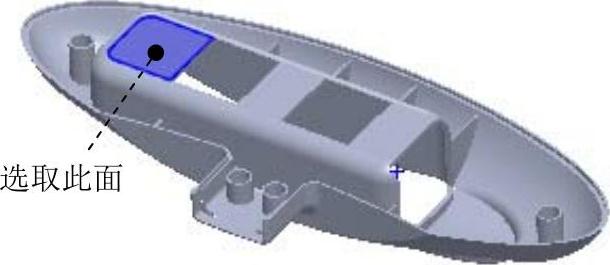

图16.10.56 草图平面

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-40418-7-Chapter16-1711.jpg按钮,确认978-7-111-40418-7-Chapter16-1712.jpg978-7-111-40418-7-Chapter16-1713.jpg按钮未被按下,在978-7-111-40418-7-Chapter16-1714.jpg下拉列表中输入3,并按Enter键,拉伸方向可参考图16.10.55。

(4)单击“拉伸”命令条中的978-7-111-40418-7-Chapter16-1715.jpg按钮,单击978-7-111-40418-7-Chapter16-1716.jpg按钮,完成拉伸特征2的创建。

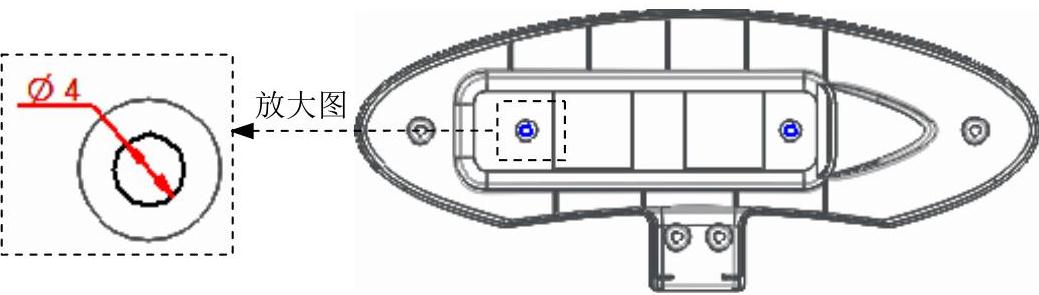

图16.10.57 截面草图

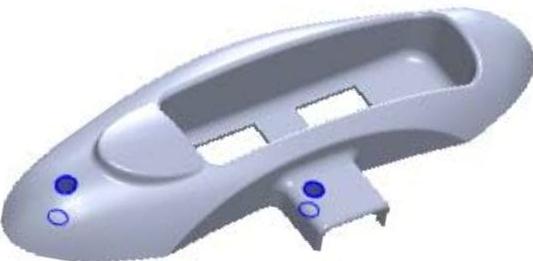

Step37.创建图16.10.58所示的除料特征5。

(1)选择命令。在978-7-111-40418-7-Chapter16-1718.jpg区域中选择978-7-111-40418-7-Chapter16-1719.jpg命令。

(2)定义特征的截面草图。选取图16.10.56所示的模型表面作为草图平面,进入草图环境,绘制图16.10.59所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1720.jpg按钮,确认978-7-111-40418-7-Chapter16-1721.jpg按钮被按下,单击“完全穿透”按钮978-7-111-40418-7-Chapter16-1722.jpg

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1723.jpg按钮,单击978-7-111-40418-7-Chapter16-1724.jpg按钮,完成除料特征5的创建。

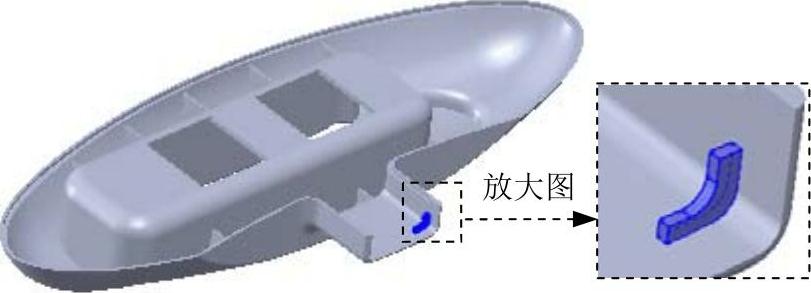

图16.10.58 除料特征5

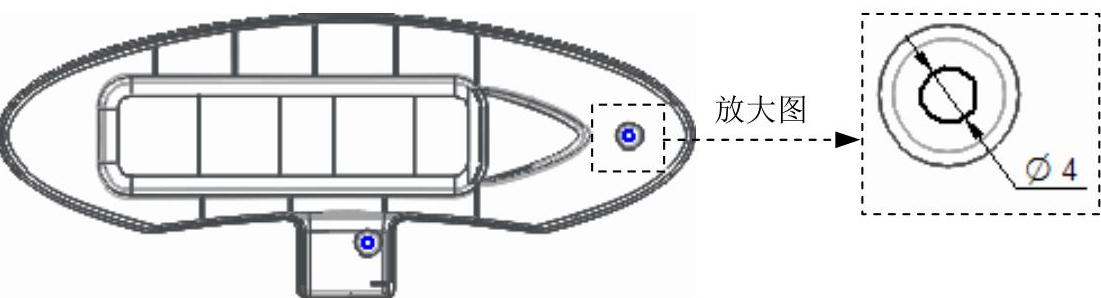

图16.10.59 截面草图

Step38.创建图16.10.60所示的除料特征6。

(1)选择命令。在978-7-111-40418-7-Chapter16-1727.jpg区域中选择978-7-111-40418-7-Chapter16-1728.jpg命令。

(2)定义特征的截面草图。选取平面5作为草图平面,进入草图环境,绘制图16.10.61所示的截面草图。

(3)定义除料属性。在“除料”命令条中单击978-7-111-40418-7-Chapter16-1729.jpg按钮,确认978-7-111-40418-7-Chapter16-1730.jpg978-7-111-40418-7-Chapter16-1731.jpg按钮未被按下,在978-7-111-40418-7-Chapter16-1732.jpg下拉列表中输入5,并按Enter键,除料方向沿X轴正方向。

(4)单击“除料”命令条中的978-7-111-40418-7-Chapter16-1733.jpg按钮,单击978-7-111-40418-7-Chapter16-1734.jpg按钮,完成除料特征6的创建。

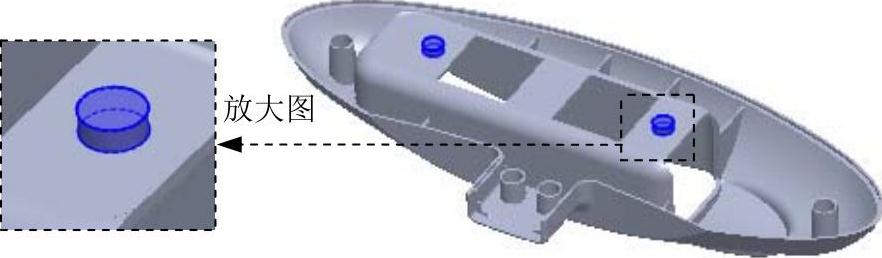

图16.10.60 除料特征6

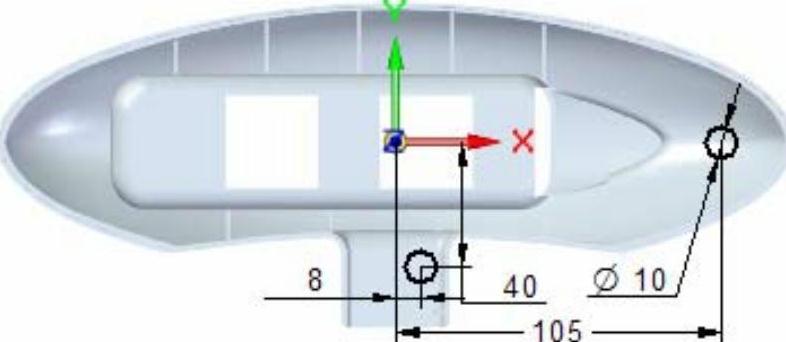

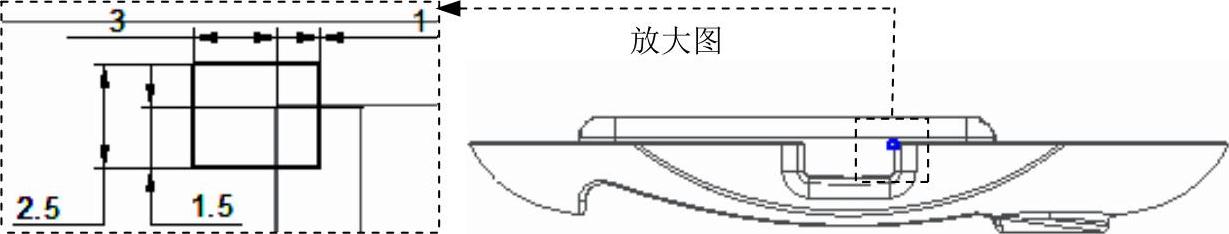

图16.10.61 截面草图

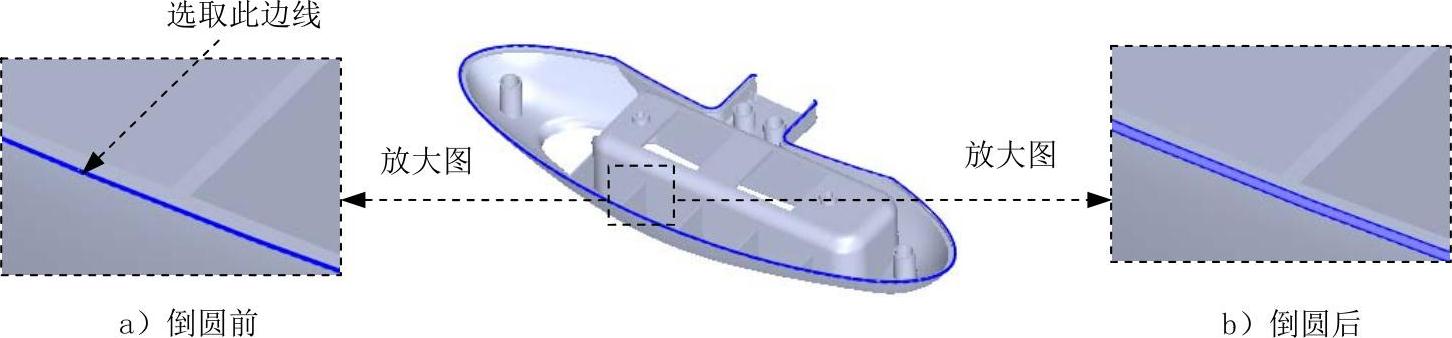

Step39.创建图16.10.62b所示的倒圆4。选取图16.10.62a所示的边线为要倒圆的对象,倒圆角半径值为0.3。


图16.10.62 倒圆4

Step40.保存并关闭模型文件。
