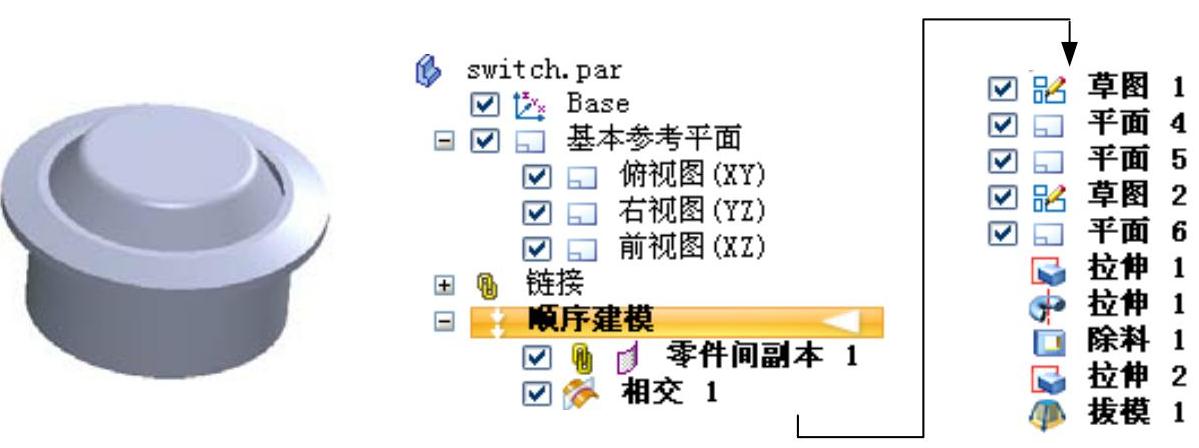

下面讲解按钮的创建过程。零件模型及路径查找器如图16.6.1所示。

图16.6.1 零件模型及路径查找器

Step1.在装配体中建立按钮switch。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为switch，在下拉列表中选择单选项，单击按钮。

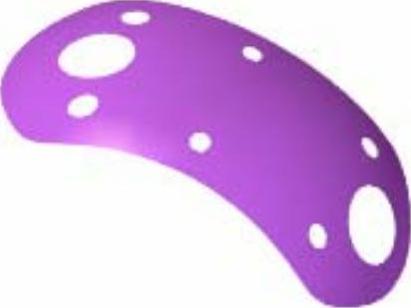

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取holder_middle零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取图16.6.2所示的模型表面（holder_middle零件的外表面），单击按钮；单击按钮，单击按钮，完成“零件间复制1”的操作。

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

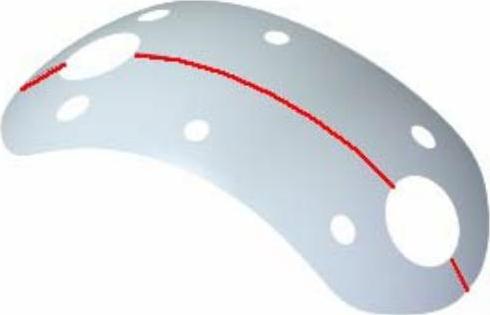

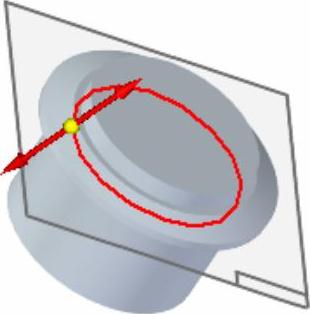

Step3.创建图16.6.3所示的相交曲线1。

（1）选择命令。在区域中单击按钮。

（2）定义要相交的曲面。在绘图区域选取前视图（XZ）平面与图16.6.2所示的曲面作为要相交的曲面。

（3）单击按钮，单击按钮，完成相交曲线1的创建。

图16.6.2 零件间复制1

图16.6.3 相交曲线1

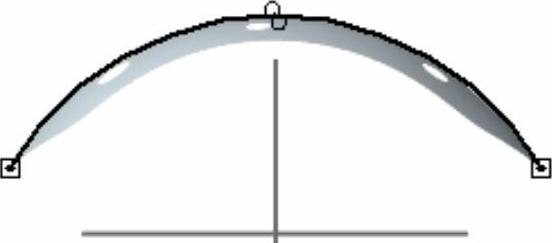

Step4.创建图16.6.4所示的草图1。在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草图环境，绘制图16.6.4所示的草图1；单击按钮，退出草图环境。

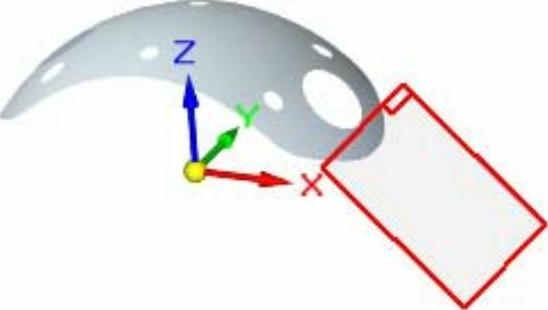

Step5.创建图16.6.5所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义法向平面的曲线。在绘图区域选取草图1作为法向平面的曲线。

（3）定义位置。在下拉列表中输入位置为0.86。

（4）按Enter键，完成平面4的创建。

说明：在选取曲线的时，要靠近曲线的左侧选取。

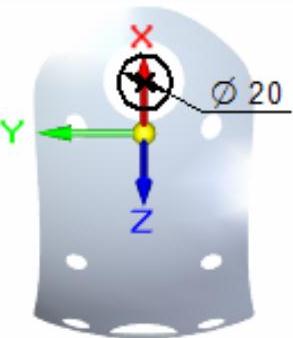

图16.6.4 草图1

图16.6.5 平面4

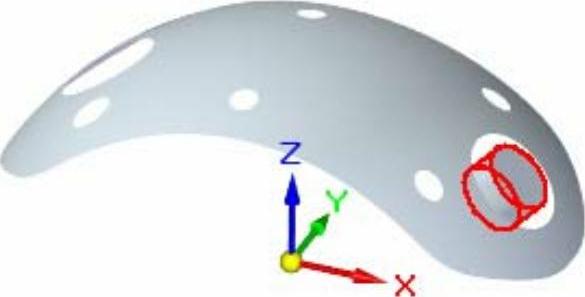

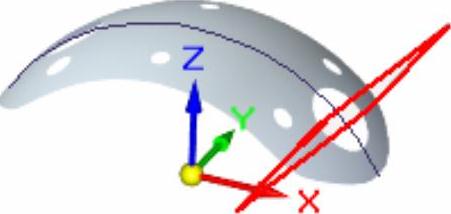

Step6.创建图16.6.6所示的平面5。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。依次选取平面4与俯视图（XY）平面作为参考实体，然后再选取平面4为旋转基准面。

（3）在绘图区域单击完成平面5的创建。

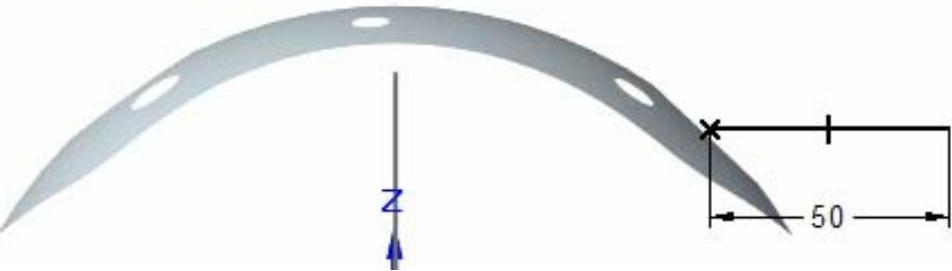

Step7.创建图16.6.7所示的草图2。在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草图环境，绘制图16.6.7所示的草图2；单击按钮，退出草图环境。

图16.6.6 平面5

图16.6.7 草图2

Step8.创建图16.6.8所示的平面6。

（1）选择命令。在区域中单击按钮，选择选项。

（2）定义基准面的参考实体。选取平面5作为参考实体。

（3）定义偏移参考点。在绘图区域选取草图2端点作为偏移的参考点。

（4）在绘图区域单击完成平面6的创建。

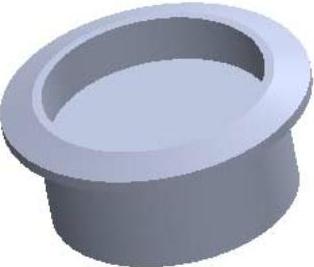

Step9.创建图16.6.9所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

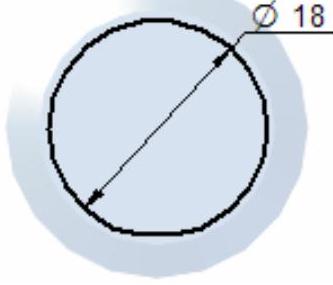

（2）定义特征的截面草图。选取平面6作为草图平面，进入草图环境，绘制图16.6.10所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入10，并按Enter键，拉伸方向可参考图16.6.10。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图16.6.8 平面6

(www.daowen.com)

图16.6.9 拉伸特征1

图16.6.10 截面草图

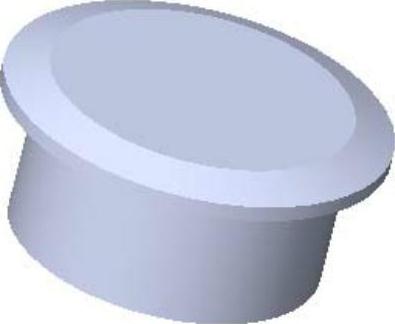

Step10.创建图16.6.11所示的旋转特征1。

（1）选择命令。在区域中单击按钮。

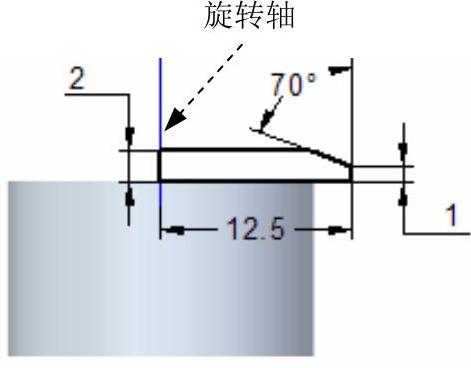

（2）定义特征的截面草图。选取平面4为草图平面，进入草图环境，绘制图16.6.12所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图16.6.12所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草图环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转特征1的创建。

图16.6.11 旋转特征1

图16.6.12 截面草图

Step11.创建图16.6.13所示的除料特征1。

（1）选择命令。在区域中选择命令。

（2）定义特征的截面草图。选取图16.6.14所示的平面作为草图平面，进入草图环境。绘制图16.6.15所示的截面草图，单击按钮。

（3）定义除料属性。在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入4.0，并按Enter键，除料方向可参考图16.6.13。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图16.6.13 除料特征1

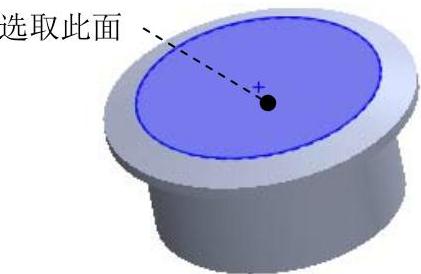

图16.6.14 定义草图基准面

图16.6.15 截面草图

Step12.创建图16.6.16所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取平面6作为草图平面，进入草图环境。绘制图16.6.17所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入4.0，并按Enter键，拉伸方向可参考图16.6.16。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图16.6.16 拉伸特征2

图16.6.17 截面草图

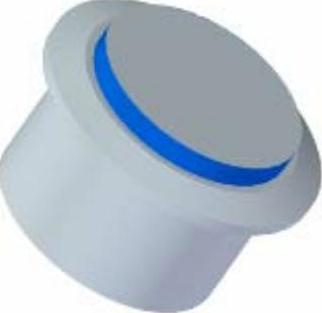

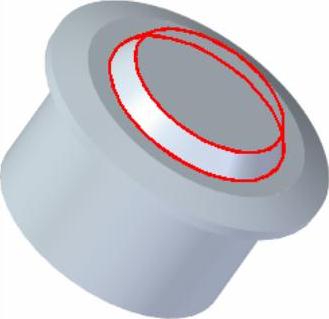

Step13.创建图16.6.18所示的拔模特征1。

（1）选择命令。在区域中单击按钮。

（2）定义拔模类型。单击按钮，系统弹出“拔模选项”对话框。选择拔模类型为，单击按钮，完成拔模类型的设置。

（3）定义参考面。在系统的提示下，选取平面6作为拔模参考面。

（4）定义拔模面。在系统的提示下，选取图16.6.19所示的模型表面为需要拔模的面。

（5）定义拔模属性。在“拔模”命令条的拔模角度文本框中输入角度值为30.0，单击鼠标右键，然后单击按钮。

（6）定义拔模方向。移动鼠标将拔模方向调整至图16.6.20所示的方向后单击。

（7）单击“拔模”命令条中的按钮，完成根据参考平面创建不分离的拔模特征1的创建；单击按钮，执行显示的操作。

图16.6.18 拔模特征1

图16.6.19 定义拔模面

图16.6.20 定义拔模方向

Step14.保存并关闭模型文件。
