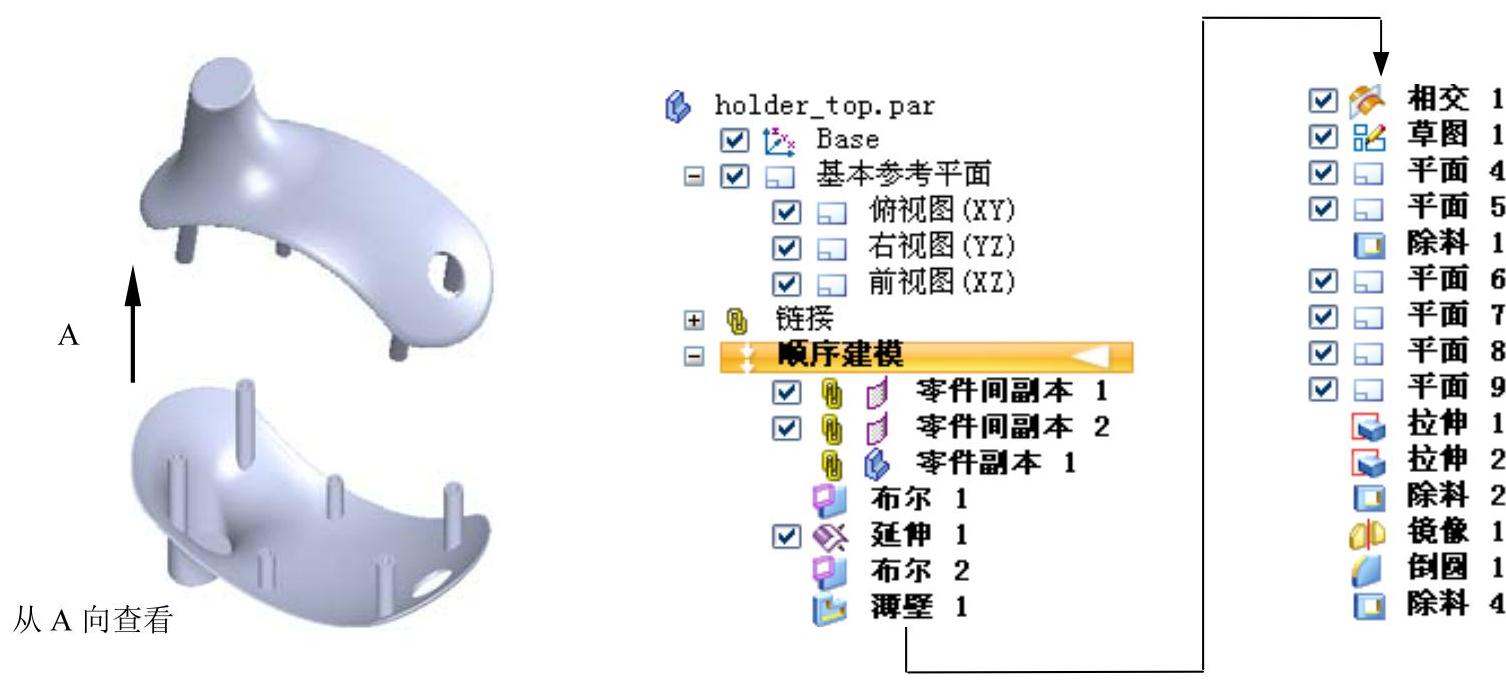

下面讲解底座上盖的创建过程。零件模型及路径查找器如图16.5.1所示。

图16.5.1 零件模型及路径查找器

Step1.在装配体中建立底座中部holder_top。

（1）单击区域中的“原位创建零件”按钮，系统“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为holder_top，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lamp_holder_first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取lamp_holder_first中的拉伸曲面1；单击按钮，单击按钮，单击按钮，完成“零件间复制1”的操作。

说明：若绘图区域没有显示出拉伸曲面1与偏移曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后只将“曲面”选中即可。

（4）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取lamp_holder_first零件为参考零件，在选择后的下拉列表中选择选项，在绘图区域选取lamp_holder_first中的偏移曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制2”的操作。

（5）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择lamp_holder_first零件，然后单击按钮；系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮，

（6）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

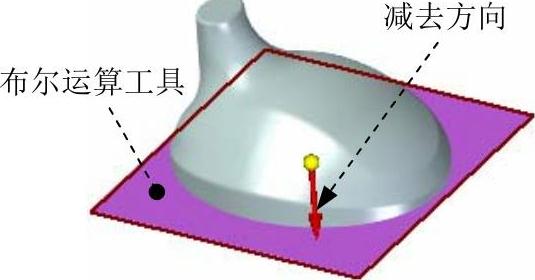

Step3.创建图16.5.2所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选图16.5.3所示的曲面为布尔运算的工具，减去方向如图16.5.3所示；单击按钮，完成布尔1的创建。

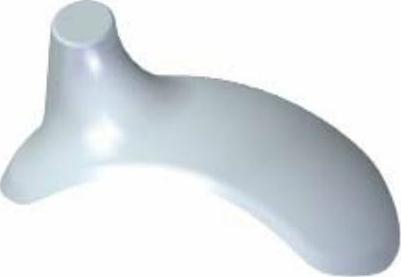

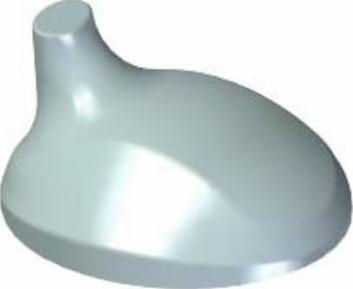

图16.5.2 布尔1

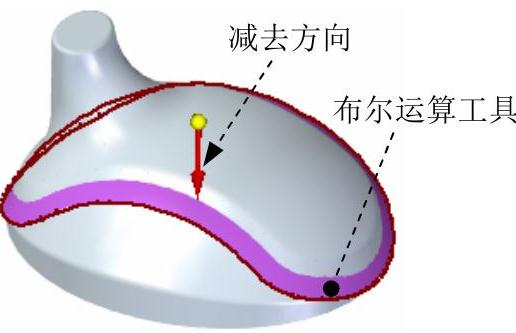

图16.5.3 定义布尔运算工具及方向

Step4.创建图16.5.4所示的延伸曲面1（实体已隐藏）。在区域中的单击按钮；选择图16.5.5所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入17.0，按Enter键；单击按钮，单击按钮，完成曲面延伸的创建。

图16.5.4 延伸曲面1

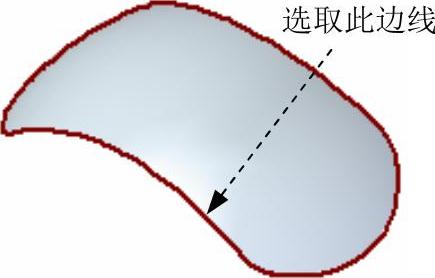

图16.5.5 定义延伸边线

Step5.创建图16.5.6所示的布尔2。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选图16.5.7所示的曲面为布尔运算的工具，减去方向如图16.5.7所示；单击按钮，完成布尔2的创建。

图16.5.6 布尔2

图16.5.7 定义布尔运算工具及方向

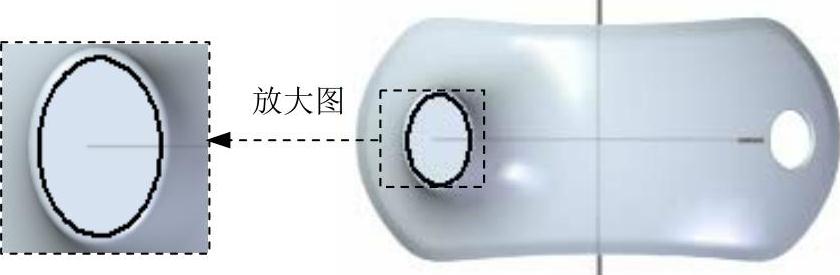

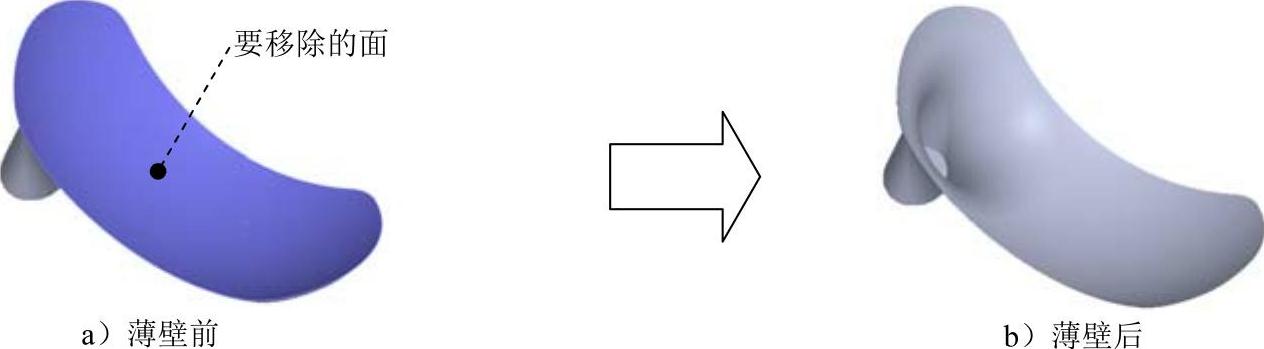

Step6.创建图16.5.8b所示的薄壁特征1。在区域中单击按钮；在“薄壁”命令条文本框中输入薄壁厚度值为2.0，然后右击；在系统提示下，选择图16.5.8a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

图16.5.8 薄壁特征1

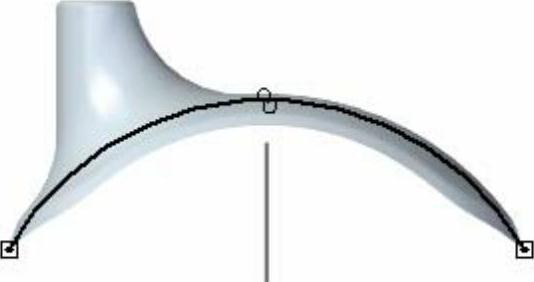

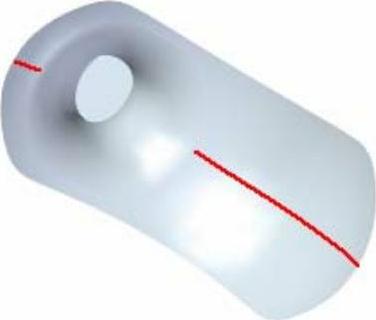

Step7.创建图16.5.9所示的相交曲线1。在区域中单击按钮；在绘图区域选取前视图（XZ）平面与图16.5.10所示的模型表面作为要相交的曲面；单击按钮，单击按钮，完成相交曲线1的创建。

图16.5.9 相交曲线1

图16.5.10 定义相交曲面

Step8.创建图16.5.11所示的草图1。在区域中单击按钮，选取前视图（XZ）平面为草图平面，进入草图环境，绘制图16.5.11所示的草图1；单击按钮，退出草图环境。

图16.5.11 草图1

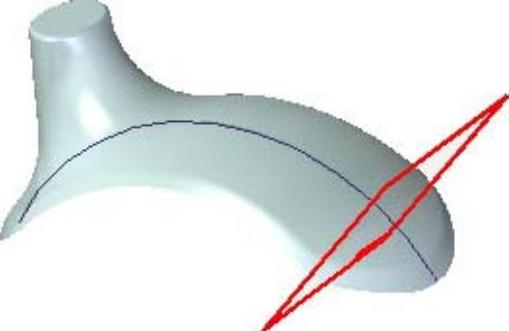

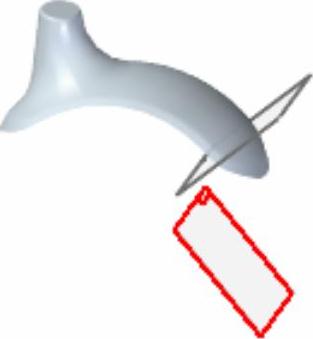

Step9.创建图16.5.12所示的平面4。在区域中单击按钮，选择选项；在绘图区域选取图16.5.12所示草图1作为法向平面的曲线；在下拉列表中输入0.86；按Enter键，完成平面4的创建。

说明：在选取曲线的时，要靠近曲线的左侧选取。

Step10.创建图16.5.13所示的平面5。在区域中单击按钮，选择选项；依次选取平面4与俯视图（XY）平面作为参考实体，然后选取平面4为旋转基准面；在绘图区域单击完成平面5的创建。

图16.5.12 平面4

图16.5.13 平面5(www.daowen.com)

Step11.创建图16.5.14所示的除料特征1。在区域中选择命令；选取平面5作为草图平面，进入草图环境，绘制图16.5.15所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在“除料”命令条中单击“全部穿透”按钮，除料方向可参考图16.5.14所示；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图16.5.14 除料特征1

图16.5.15 截面草图

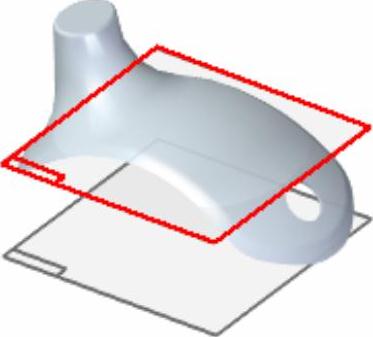

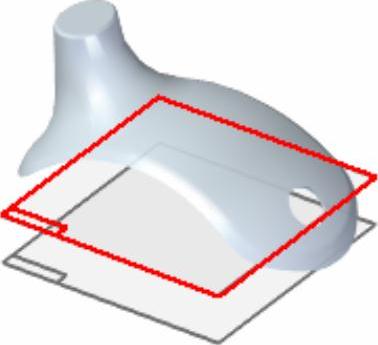

Step12.创建图16.5.16所示的平面6。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为15，偏移方向可参考图16.5.16所示；在绘图区域单击完成平面6的创建。

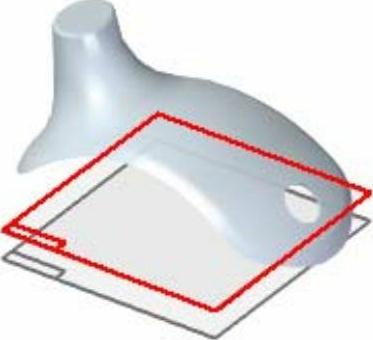

Step13.创建图16.5.17所示的平面7。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为25，偏移方向可参考图16.5.17所示；在绘图区域单击完成平面7的创建。

图16.5.16 平面6

图16.5.17 平面7

Step14.创建图16.5.18所示的平面8。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为45，偏移方向可参考图16.5.18所示；在绘图区域单击完成平面8的创建。

Step15.创建图16.5.19所示的平面9。在区域中单击按钮，选择选项。选取俯视图（XY）平面作为参考实体。在下拉列表中输入偏移距离值为50，偏移方向可参考图16.5.19所示。在绘图区域单击完成平面9的创建。

图16.5.18 平面8

图16.5.19 平面9

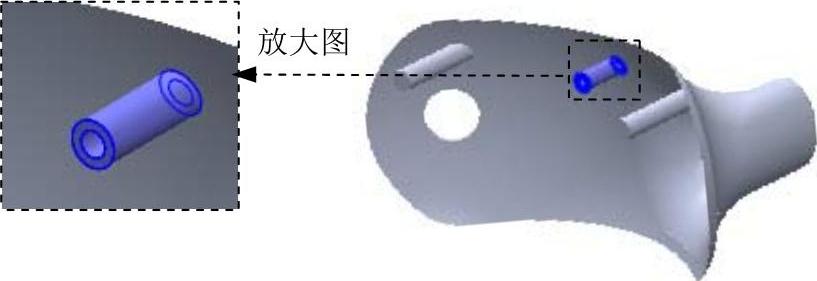

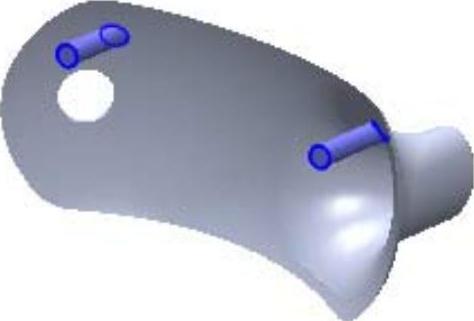

Step16.创建图16.5.20所示的拉伸特征1。在区域中单击按钮；选取平面7作为草图平面，进入草图环境，绘制图16.5.21所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在“拉伸”命令条中单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图16.5.20 拉伸特征1

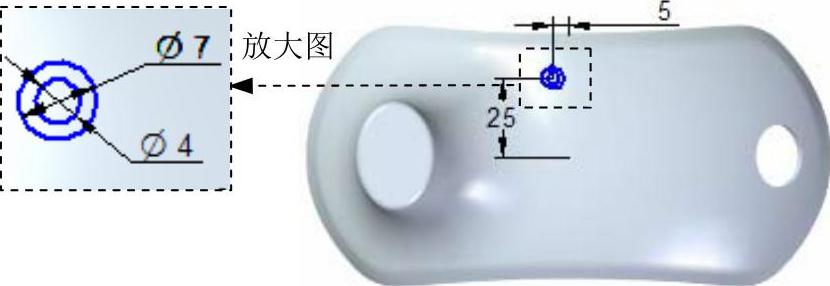

图16.5.21 截面草图

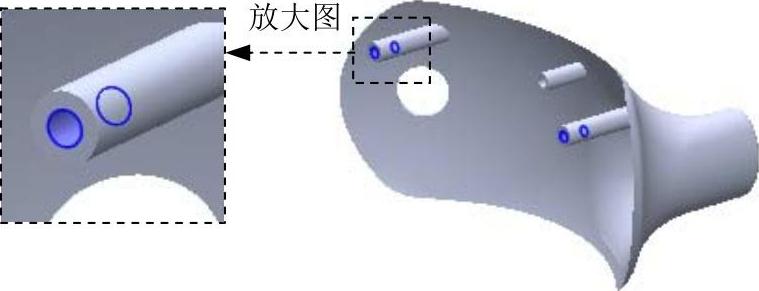

Step17.创建图16.5.22所示的拉伸特征2。在区域中单击按钮；选取平面9作为草图平面，进入草图环境，绘制图16.5.23所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在“拉伸”命令条中单击“穿透下一个”按钮，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图16.5.22 拉伸特征2

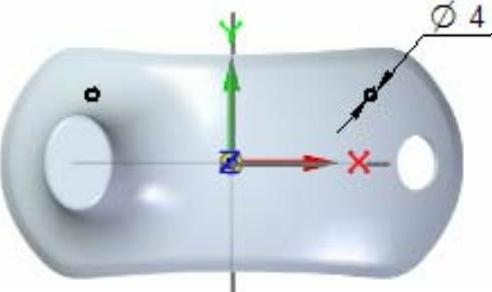

图16.5.23 截面草图

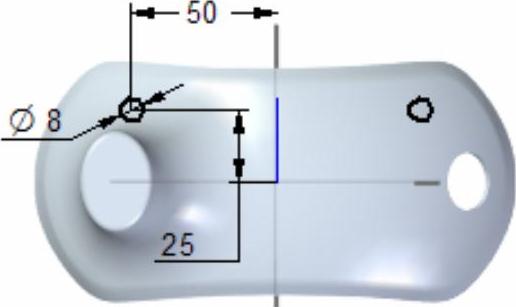

Step18.创建图16.5.24所示的除料特征2。在区域中选择命令；选取平面7作为草图平面，进入草图环境，绘制图16.5.25所示的截面草图，单击按钮；在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入10.0，并按Enter键，除料方向沿Z轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图16.5.24 除料特征2

图16.5.25 截面草图

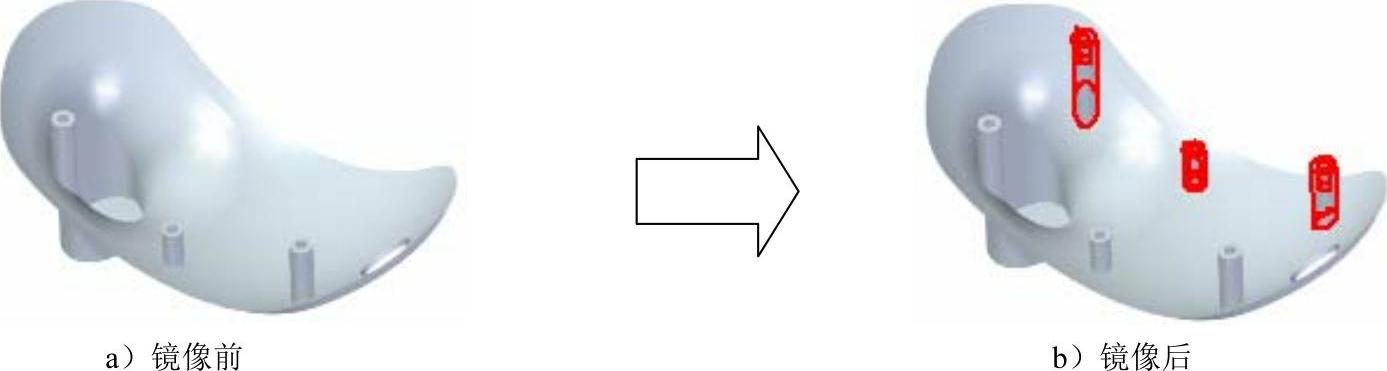

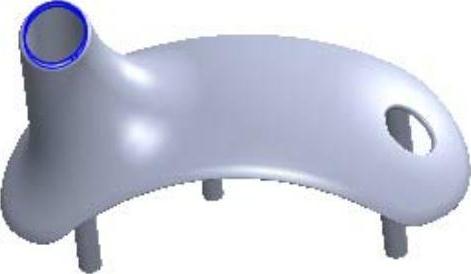

Step19.创建图16.5.26b所示的镜像特征1。在区域中单击按钮；在路径查找器中选择“拉伸1”、“拉伸2”与“除料2”特征作为要镜像的特征，单击按钮；选取前视图（XZ）平面为镜像平面；单击按钮，完成镜像特征1的创建。

图16.5.26 镜像特征1

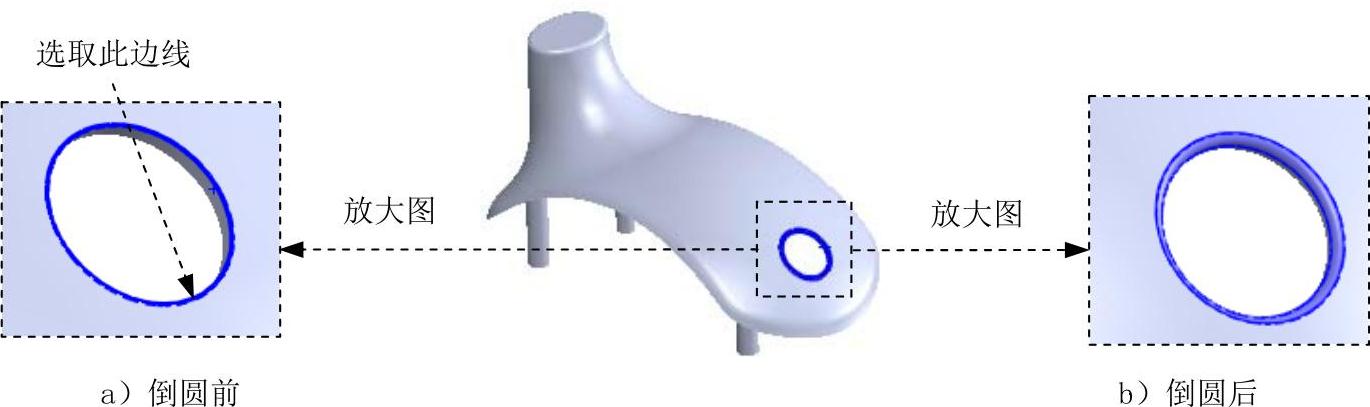

Step20.创建图16.5.27b所示的倒圆1。选取图16.5.27a所示的边线为要倒圆的对象，倒圆角半径值为1.0。

图16.5.27 倒圆1

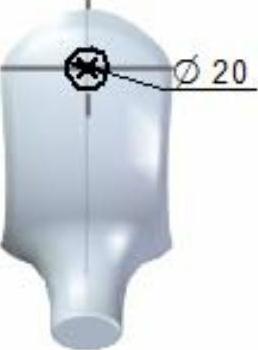

Step21.创建图16.5.28所示的除料特征3。在区域中选择命令；选取俯视图（XY）作为草图平面，进入草图环境，绘制图16.5.29所示的截面草图，单击按钮；在“除料”命令条中单击按钮，确认按钮被按下，在下拉列表中输入400.0，并按Enter键；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图16.5.28 除料特征3

图16.5.29 截面草图

Step22.保存并关闭模型文件。
