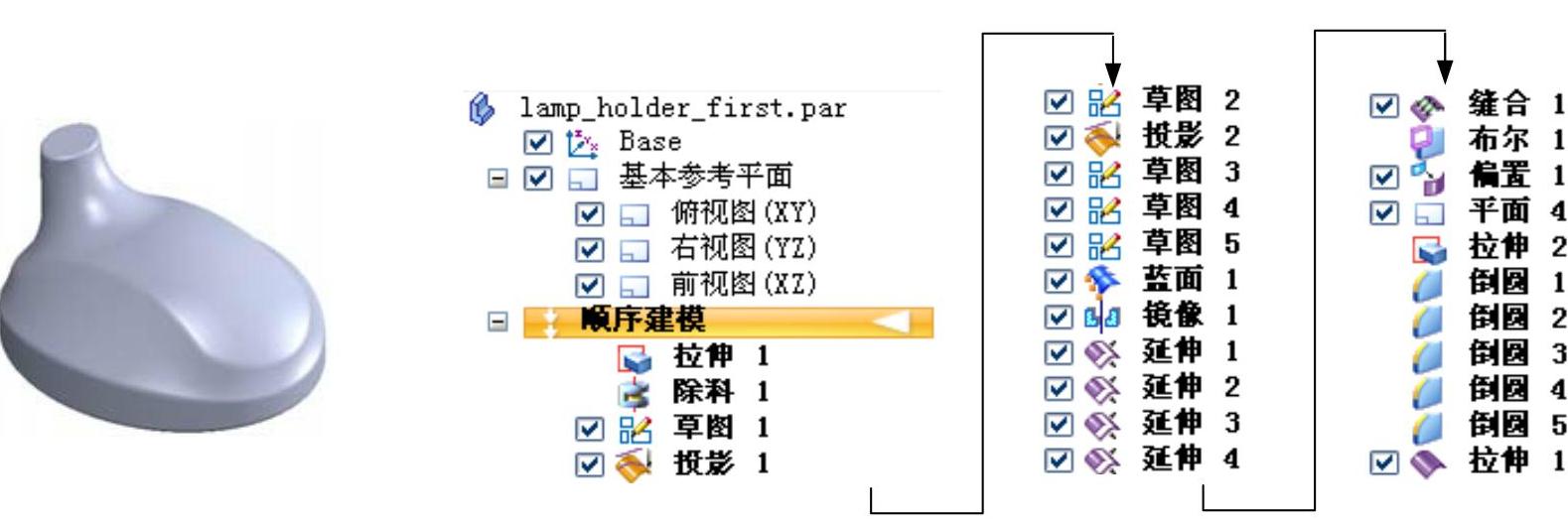

下面讲解一级控件的创建过程。一级控件在整个设计过程中起着十分重要的作用，它不仅为二级控件提供原始模型并且确定了产品的整体外观形状。零件模型及路径查找器如图16.2.1所示。

Step1.新建一个零件模型文件，进入建模环境。

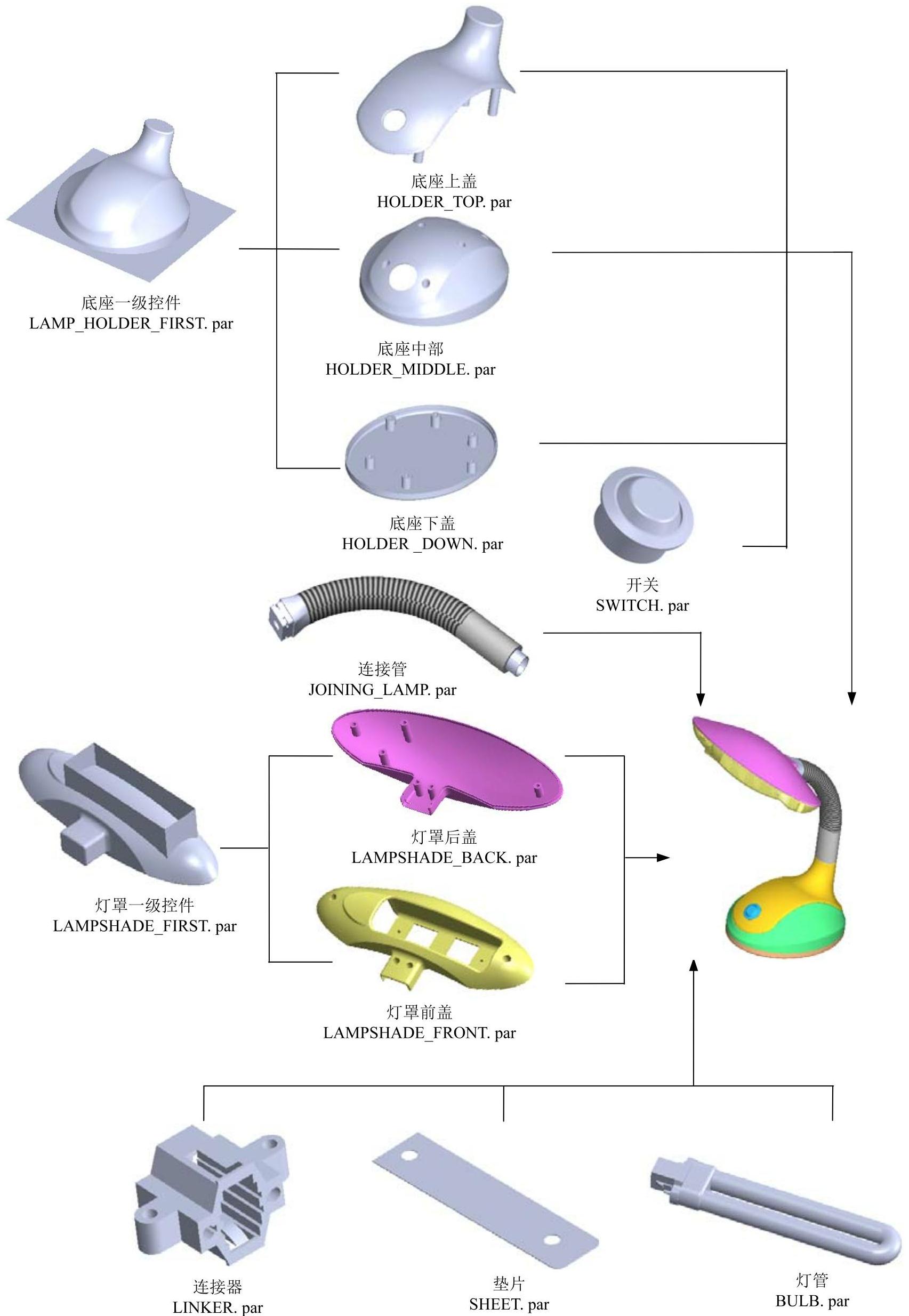

图16.1.2 设计流程图

图16.2.1 零件模型及路径查找器

Step2.创建图16.2.2所示的拉伸特征1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图16.2.3所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入80，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

说明：图16.2.3所示的截面草图是使用命令绘制而成的。

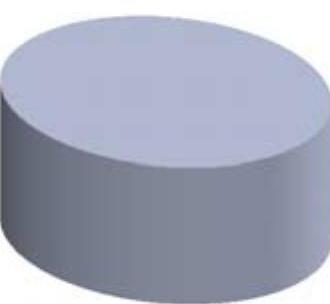

图16.2.2 拉伸特征1

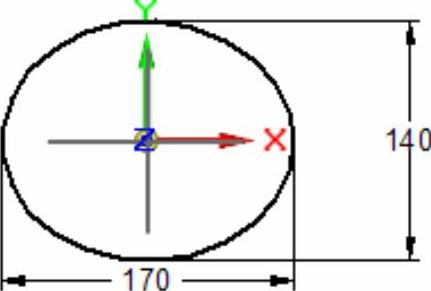

图16.2.3 截面草图

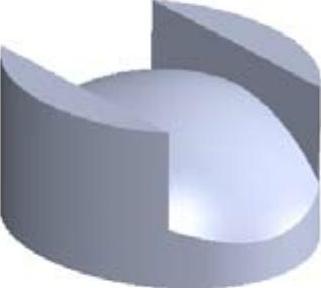

Step3.创建图16.2.4所示的旋转切削1。在区域中单击按钮；选取右视图（YZ）平面为草图平面，进入草图环境，绘制图16.2.5所示的截面草图；单击区域中的按钮，选取图16.2.5所示的线为旋转轴；单击“关闭草图”按钮，退出草图环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击；单击“旋转”命令条中的按钮，完成旋转切削1的创建。

图16.2.4 旋转切削1

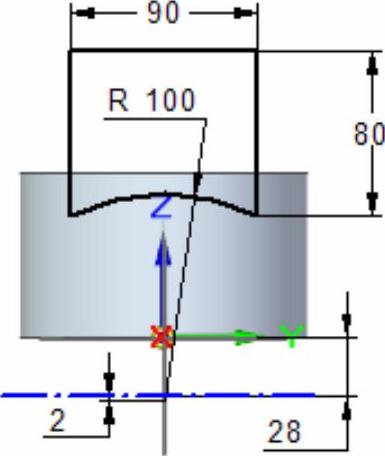

图16.2.5 截面草图

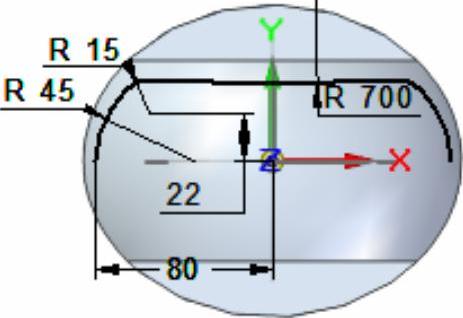

Step4.创建图16.2.6所示的草图1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草图环境，绘制图16.2.6所示的草图1；单击按钮，退出草图环境。

图16.2.6 草图1

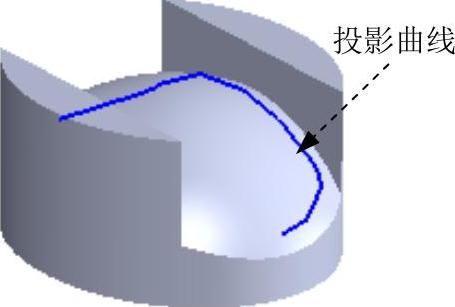

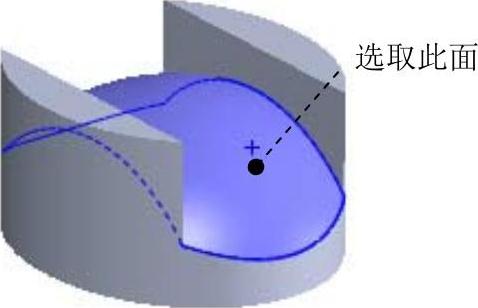

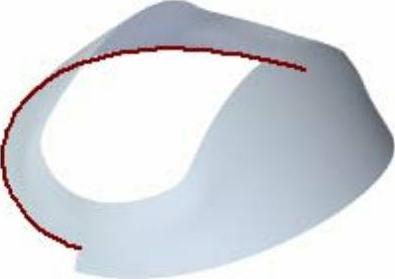

Step5.创建图16.2.7所示的投影曲线1。在区域中单击按钮；在“投影”命令条的下拉列表中选择选项；在绘图区域选取草图1为投影曲线，单击鼠标右键（或单击按钮）；选取16.2.8所示的面为投影面，单击鼠标右键；将投影方向调整至图16.2.9所示的方向，然后在箭头所示一侧单击鼠标左键；单击按钮，单击按钮，完成投影曲线1的创建。

图16.2.7 投影曲线1

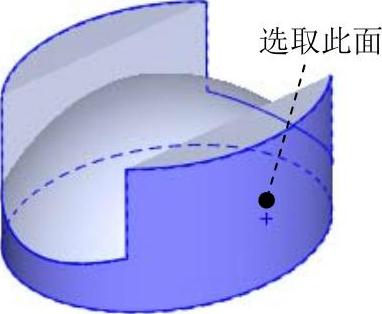

图16.2.8 定义投影面

Step6.创建图16.2.10所示的草图2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图16.2.10所示的草图；单击按钮，退出草图环境。

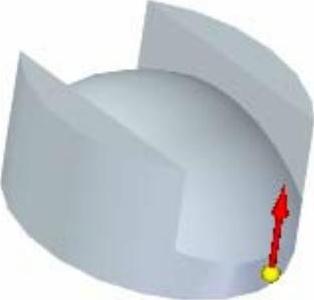

图16.2.9 定义投影方向

图16.2.10 草图2

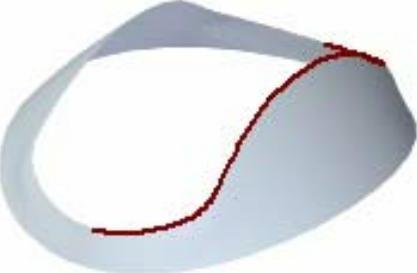

Step7.创建图16.2.11所示的投影曲线2。在区域中单击按钮；在“投影”命令条的下拉列表中选择选项；在绘图区域选取草图2为投影曲线，单击鼠标右键（或单击按钮）；选取图16.2.12所示的面为投影面，单击鼠标右键；将投影方向调整至图16.2.13所示的方向，然后在箭头所示一侧单击鼠标左键；单击按钮，单击按钮，完成投影曲线2的创建。

说明：投影曲线1和投影曲线2是在模型的同一侧。

图16.2.11 投影曲线2

图16.2.12 定义投影面

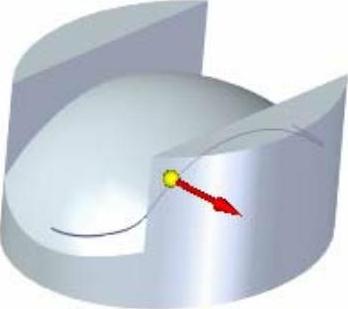

图16.2.13 定义投影方向

Step8.创建图16.2.14所示的草图3。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图16.2.14所示的草图3；单击按钮，退出草图环境。

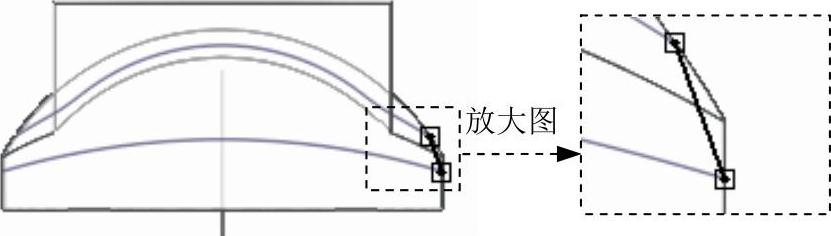

Step9.创建图16.2.15所示的草图4。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图16.2.15所示的草图4；单击按钮，退出草图环境。

说明：草图5和草图6中的圆弧的两个端点分别与投影曲线1与投影曲线2的端点重合。

图16.2.14 草图3

图16.2.15 草图4

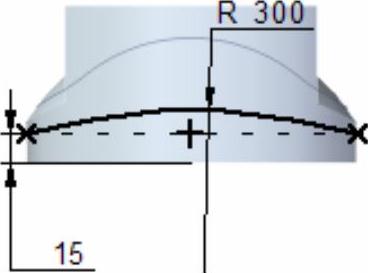

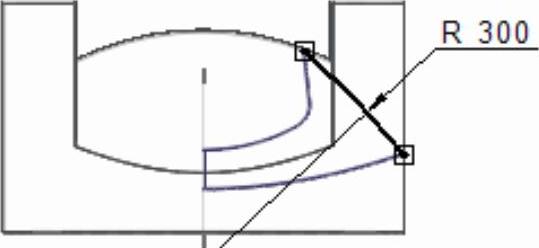

Step10.创建图16.2.16所示的草图5。在区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草图环境，绘制图16.2.16所示的草图5；单击按钮，退出草图环境。

图16.2.16 草图5

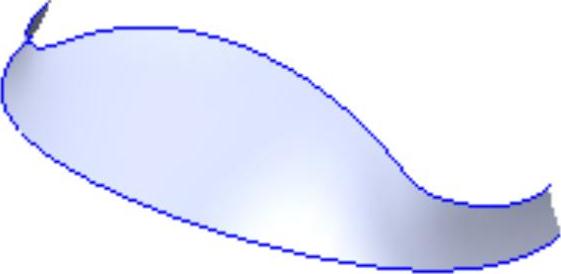

Step11.创建图16.2.17所示的蓝面1（实体已隐藏）。

（1）选择命令。在选项卡区域单击按钮。

（2）定义横截面。在下拉列表中选择选项；在绘图区域选取草图3，单击按钮；在绘图区域选取草图5，单击按钮；在绘图区域选取草图4，单击按钮。

（3）定义引导线。在“蓝面”命令条中单击按钮，然后在绘图区域选取投影曲线1，单击按钮；然后在绘图区域选取投影曲线2，单击按钮。

（4）单击按钮，系统弹出“蓝面选项”对话框；在区域的与下拉列表中均选择选项，单击按钮。

（5）单击按钮。单击按钮，单击按钮，完成蓝面1的创建。

Step12.创建图31.2.18所示的镜像1。在区域中单击后的，选择命令；在绘图区域选取蓝面1为要镜像的元素，单击按钮；选取前视图（XZ）平面为镜像平面；单击按钮，单击按钮，完成镜像1的创建。

图16.2.17 蓝面1

图16.2.18 镜像1(www.daowen.com)

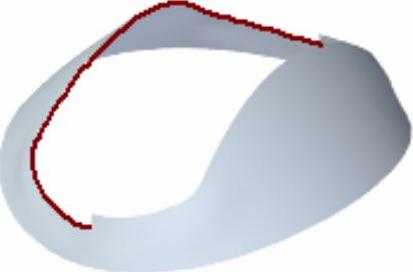

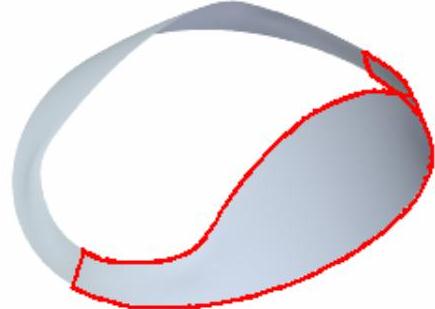

Step13.创建图16.2.19所示的延伸曲面1。在区域中的单击按钮；选择图16.2.20所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入5，按Enter键；单击按钮，单击按钮，完成延伸曲面1的创建。

图16.2.19 延伸曲面1

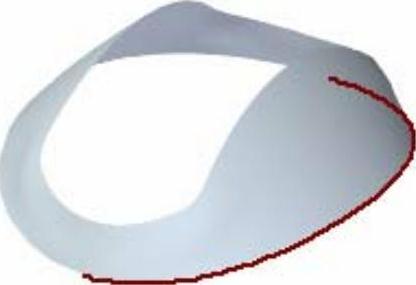

图16.2.20 定义延伸边线

Step14.创建图16.2.21所示的延伸曲面2。在区域中的单击按钮；选择图16.2.22所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入5，按Enter键；然后单击按钮，单击按钮，完成延伸曲面2的创建。

图16.2.21 延伸曲面2

图16.2.22 定义延伸边线

Step15.创建图16.2.23所示的延伸曲面3。在区域中的单击按钮；选择图16.2.24所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入10.0，按Enter键；单击按钮，单击按钮，完成延伸曲面3的创建。

图16.2.23 延伸曲面3

图16.2.24 定义延伸边线

Step16.创建图16.2.25所示的延伸曲面4。在区域中的单击按钮；选择图16.2.26所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入10.0，按Enter键；然后单击按钮，单击按钮，完成延伸曲面4的创建。

图16.2.25 延伸曲面4

图16.2.26 定义延伸边线

Step17.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取蓝面1与镜像1为要缝合的曲面，单击按钮；单击按钮，单击按钮,完成缝合曲面1的创建。

Step18.创建图16.2.27所示的布尔1（曲面已隐藏）。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮；在绘图区域选取图16.2.28所示的曲面为布尔运算的工具，减去方向如图12.2.28所示；单击按钮，完成布尔1的创建。

图16.2.27 布尔1

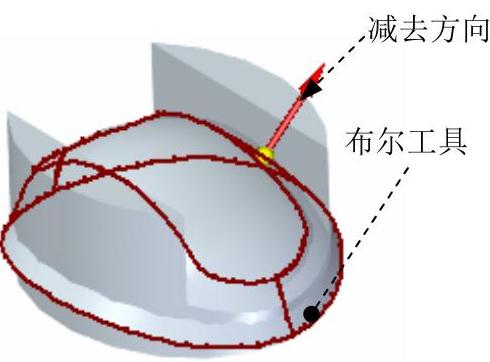

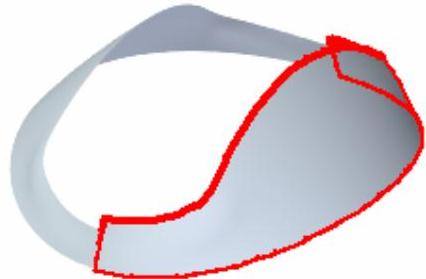

图16.2.28 定义布尔运算工具及方向

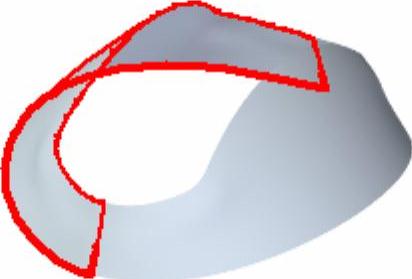

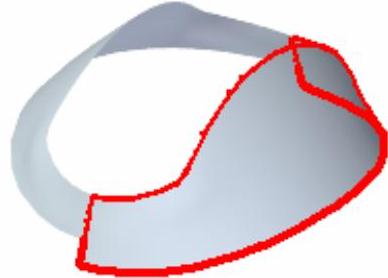

Step19.创建偏移曲面1。在区域中单击按钮；在绘图区域选取图16.2.29所示的曲面为要偏移的曲面，然后右击；在“偏移”命令条中的文本框中输入2，按Enter键，偏移方向朝模型的内部；单击按钮，单击按钮，完成偏移曲面1的创建。

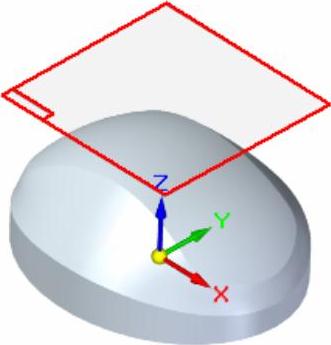

Step20.创建图30.2.30所示的平面4。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体；在下拉列表中输入偏移距离值为100，偏移方向沿Z轴正方向；在绘图区域单击完成平面4的创建。

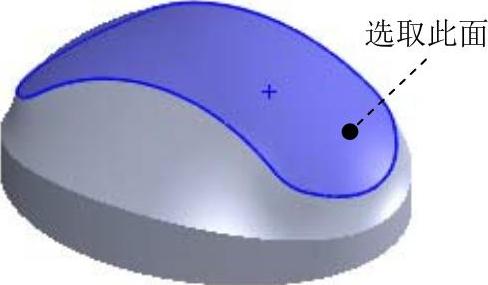

图16.2.29 定义偏移曲面

图16.2.30 平面4

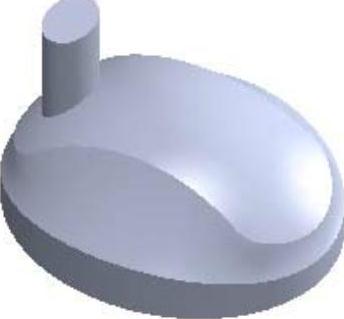

Step21.创建图16.2.31所示的拉伸特征2。在区域中单击按钮；选取平面4作为草图平面，进入草图环境，绘制图16.2.32所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，将拉伸方式设置为“全部穿透”选项，方向沿Z轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图16.2.31 拉伸特征2

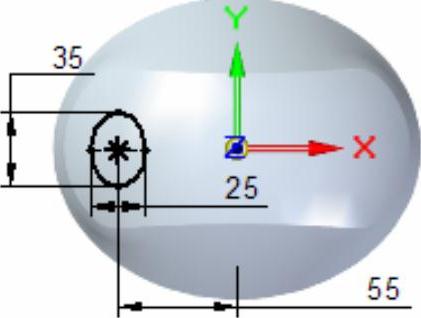

图16.2.32 截面草图

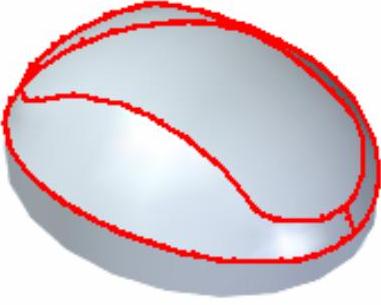

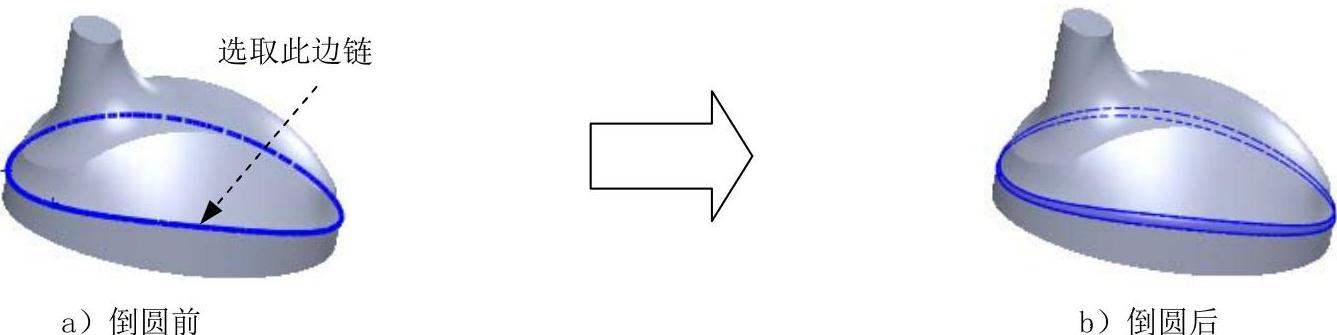

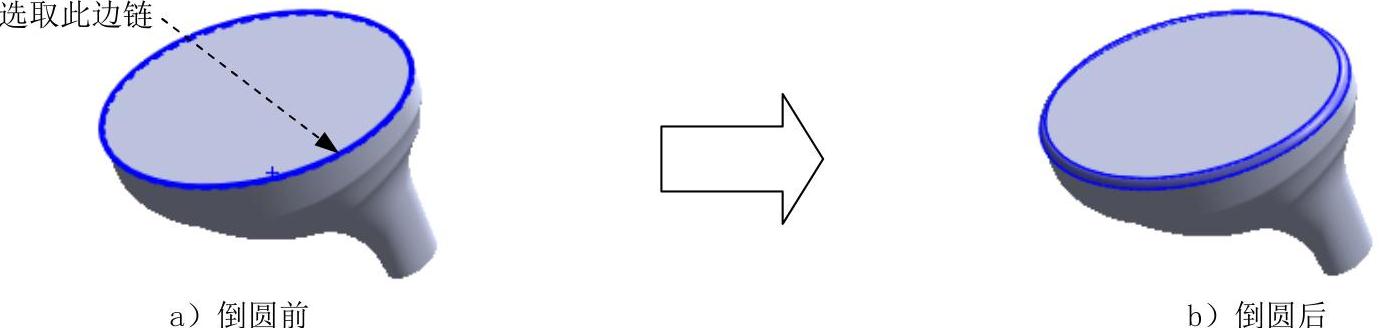

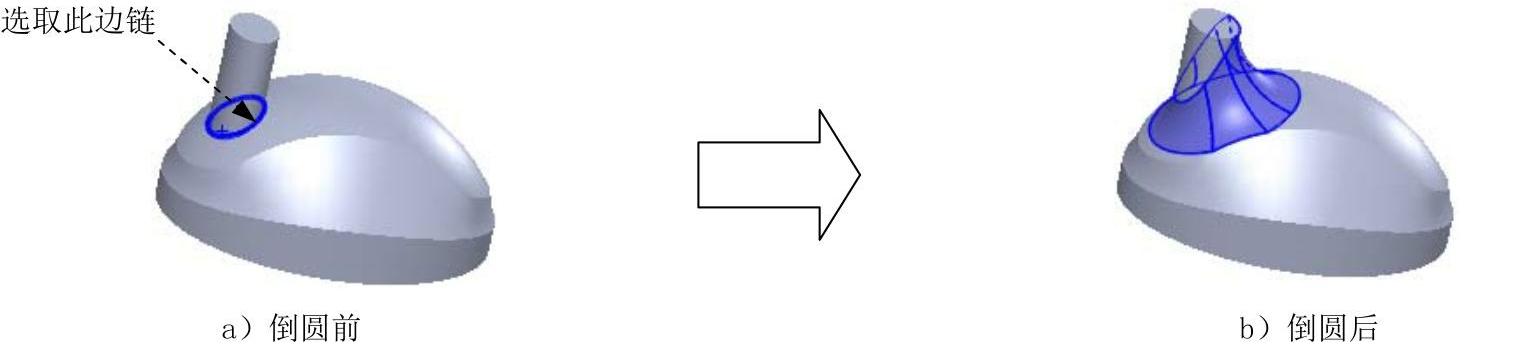

Step22.创建图16.2.33b所示的倒圆1。选取图16.2.33a所示的边链为要倒圆的对象，倒圆角半径值为35.0。

图16.2.33 倒圆1

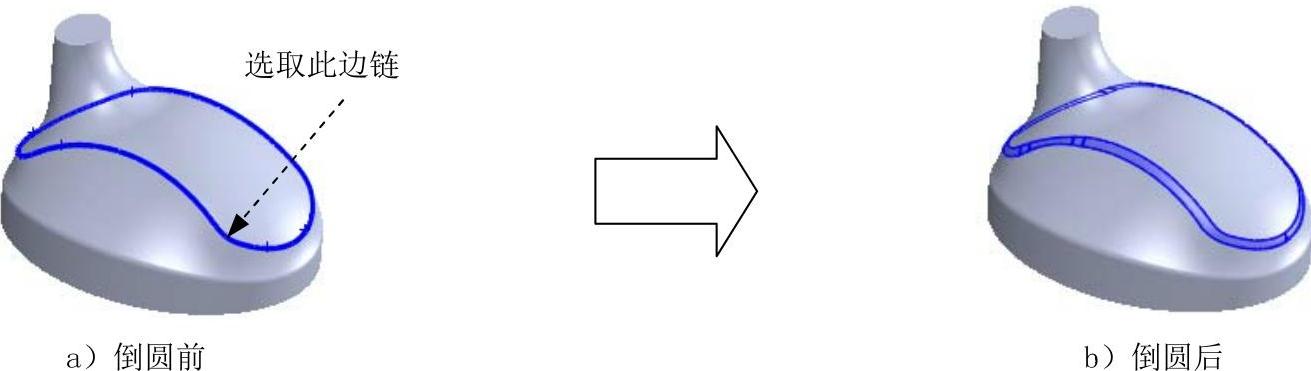

Step23.创建图16.2.34b所示的倒圆2。选取图16.2.34a所示的边链为要倒圆的对象，倒圆角半径值为5.0。

图16.2.34 倒圆2

Step24.创建图16.2.35b所示的倒圆3。选取图16.2.35a所示的边链为要倒圆的对象，倒圆角半径值为10.0。

图16.2.35 倒圆3

Step25.创建图16.2.36b所示的倒圆4。选取图16.2.36a所示的边链为要倒圆的对象，倒圆角半径值为4.0。

图16.2.36 倒圆4

Step26.创建图16.2.37b所示的倒圆5。选取图16.2.37a所示的边链为要倒圆的对象，倒圆角半径值为2.0。

图16.2.37 倒圆5

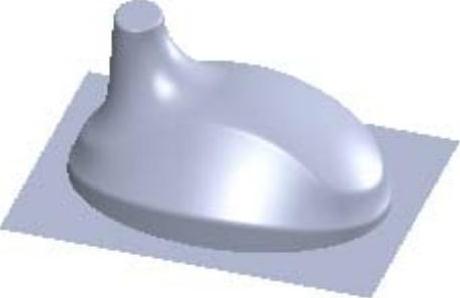

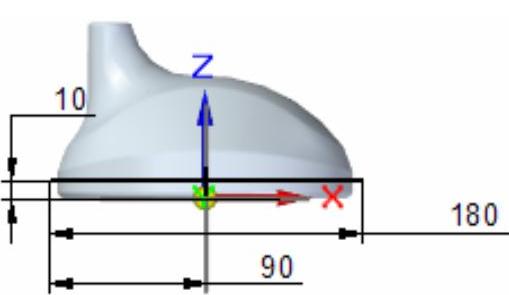

Step27创建图16.2.38所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图16.2.39所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入200，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

图16.2.38 拉伸曲面1

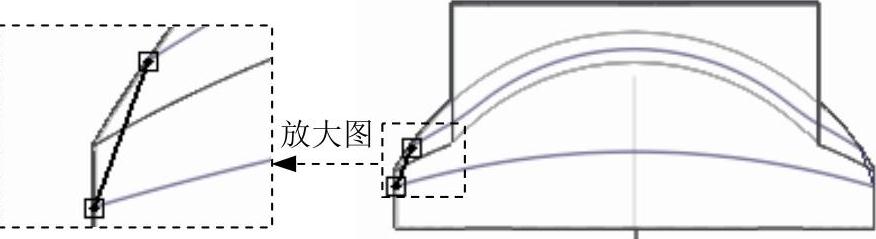

图16.2.39 截面草图

Step28.选择下拉菜单命令，将模型命名为lamp_holder_first。
