1的风扇叶轮设计与制造

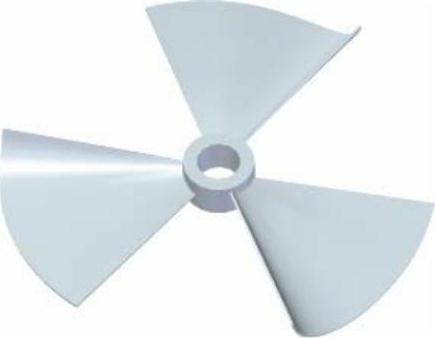

下面讲解风扇叶轮的创建过程。该模型不是直接从三级控件中分割出来的,而是参考三级控件创建的。零件模型及路径查找器如图15.11.1所示。

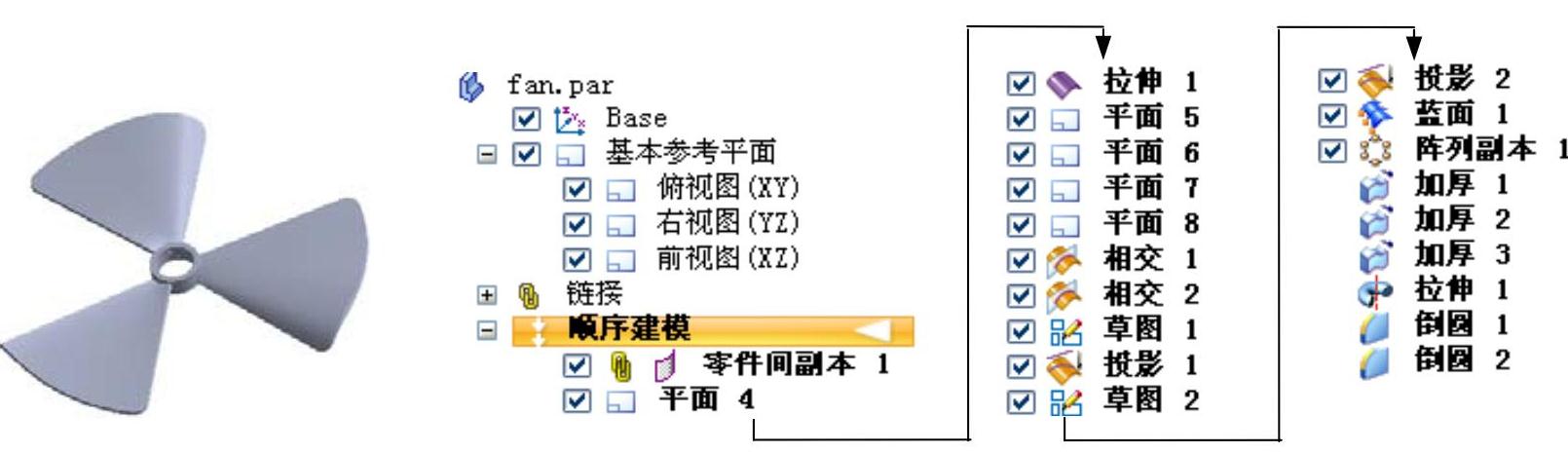

图15.11.1 零件模型及路径查找器

Step1.在装配体中建立风扇叶轮fan。

(1)单击978-7-111-40418-7-Chapter15-1418.jpg区域中的“原位创建零件”按钮978-7-111-40418-7-Chapter15-1419.jpg,系统弹出“原位新建零件”对话框。

(2)在“原位新建零件”对话框的978-7-111-40418-7-Chapter15-1420.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1421.jpg选项,在978-7-111-40418-7-Chapter15-1422.jpg下拉列表中输入零件的名称为fan,在978-7-111-40418-7-Chapter15-1423.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1424.jpg单选项,单击978-7-111-40418-7-Chapter15-1425.jpg按钮。

(3)单击978-7-111-40418-7-Chapter15-1426.jpg功能选项卡978-7-111-40418-7-Chapter15-1427.jpg区域中978-7-111-40418-7-Chapter15-1428.jpg后的小三角,选择978-7-111-40418-7-Chapter15-1429.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取fan_top零件为参考零件,在选择后的下拉列表中选择978-7-111-40418-7-Chapter15-1430.jpg选项,在绘图区域选取图15.11.2所示的面,单击978-7-111-40418-7-Chapter15-1431.jpg按钮;单击978-7-111-40418-7-Chapter15-1432.jpg按钮,单击978-7-111-40418-7-Chapter15-1433.jpg按钮,完成“零件间复制1”的操作。

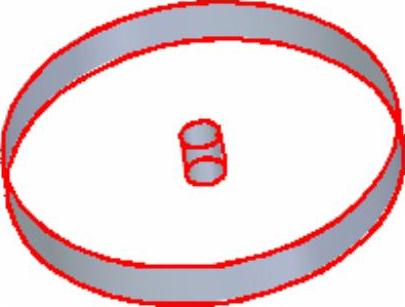

图15.11.2 零件间复制1

(4)单击978-7-111-40418-7-Chapter15-1435.jpg按钮。

Step2.选择下拉菜单978-7-111-40418-7-Chapter15-1436.jpg978-7-111-40418-7-Chapter15-1437.jpg978-7-111-40418-7-Chapter15-1438.jpg命令。在路径查找器中选中978-7-111-40418-7-Chapter15-1439.jpg后右击,选择978-7-111-40418-7-Chapter15-1440.jpg命令。

Step3.创建图15.11.3所示的平面4。在978-7-111-40418-7-Chapter15-1441.jpg区域中单击978-7-111-40418-7-Chapter15-1442.jpg按钮,选择978-7-111-40418-7-Chapter15-1443.jpg选项;选取右视图(YZ)平面作为参考平面;在978-7-111-40418-7-Chapter15-1444.jpg下拉列表中输入偏移距离值为34.0,偏移方向沿X轴负方向;在绘图区域单击完成平面4的创建。

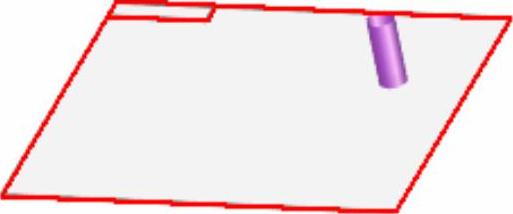

图15.11.3 平面4

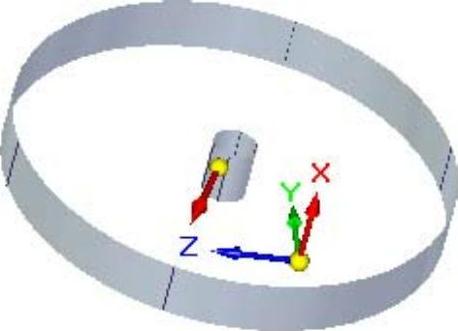

Step4.创建图15.11.4所示的拉伸曲面1。在978-7-111-40418-7-Chapter15-1446.jpg功能选项卡978-7-111-40418-7-Chapter15-1447.jpg区域中单击978-7-111-40418-7-Chapter15-1448.jpg按钮;选取平面4作为草图平面,进入草绘环境,绘制图15.11.5所示的截面草图,单击978-7-111-40418-7-Chapter15-1449.jpg按钮;在“拉伸”命令条中单击978-7-111-40418-7-Chapter15-1450.jpg按钮,确认978-7-111-40418-7-Chapter15-1451.jpg按钮被按下,在978-7-111-40418-7-Chapter15-1452.jpg下拉列表中输入10,并按Enter键;单击“拉伸”命令条中的978-7-111-40418-7-Chapter15-1453.jpg按钮,单击978-7-111-40418-7-Chapter15-1454.jpg按钮,完成拉伸曲面1的创建。


图15.11.4 拉伸曲面1


图15.11.5 截面草图

Step5.创建图15.11.6所示的平面5。在978-7-111-40418-7-Chapter15-1457.jpg区域中单击978-7-111-40418-7-Chapter15-1458.jpg按钮,选择978-7-111-40418-7-Chapter15-1459.jpg选项;选取前视图(XZ)平面作为参考平面;在978-7-111-40418-7-Chapter15-1460.jpg下拉列表中输入偏移距离值为70,偏移方向沿Y轴正方向;在绘图区域单击完成平面5的创建。

Step6.创建图15.11.7所示的平面6。在978-7-111-40418-7-Chapter15-1461.jpg区域中单击978-7-111-40418-7-Chapter15-1462.jpg按钮,选择978-7-111-40418-7-Chapter15-1463.jpg选项;依次选取平面5与俯视图(XY)平面作为参考实体,然后再次选取平面5为旋转基准面,在978-7-111-40418-7-Chapter15-1464.jpg下拉列表中输入旋转角度值为10,旋转方向可参考图15.11.7;在绘图区域单击完成平面6的创建。

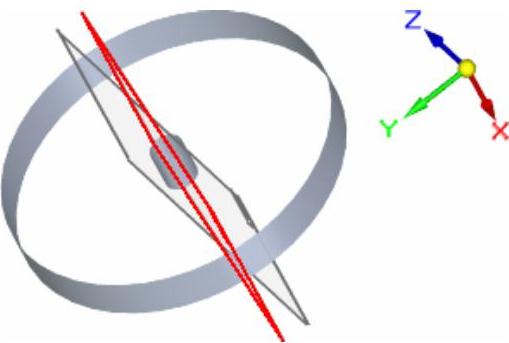

图15.11.6 平面5


图15.11.7 平面6

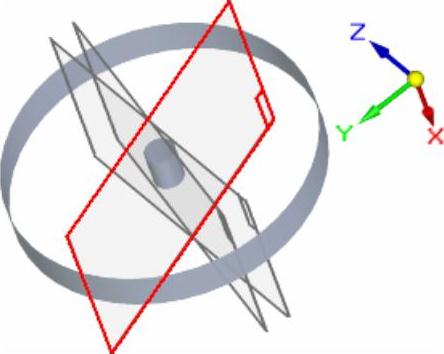

Step7.创建图15.11.8所示的平面7。在978-7-111-40418-7-Chapter15-1467.jpg区域中单击978-7-111-40418-7-Chapter15-1468.jpg按钮,选择978-7-111-40418-7-Chapter15-1469.jpg选项;依次选取平面5与俯视图(XY)平面作为参考实体,然后再次选取平面5为旋转基准面,在978-7-111-40418-7-Chapter15-1470.jpg下拉列表中输入旋转角度值为70,旋转方向可参考图15.11.8;在绘图区域单击完成平面7的创建。

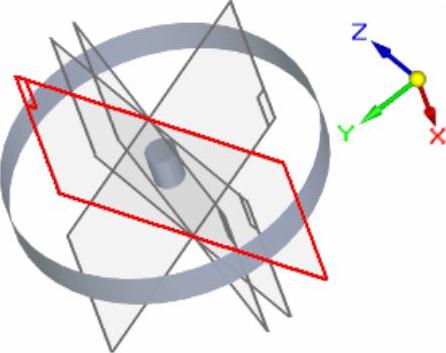

Step8.创建图15.11.9所示的平面8。在978-7-111-40418-7-Chapter15-1471.jpg区域中单击978-7-111-40418-7-Chapter15-1472.jpg按钮,选择978-7-111-40418-7-Chapter15-1473.jpg选项;依次选取平面5与俯视图(XY)平面作为参考实体,然后再次选取平面5为旋转基准面,在978-7-111-40418-7-Chapter15-1474.jpg下拉列表中输入旋转角度值为160,旋转方向可参考图15.11.9;在绘图区域单击完成平面8的创建。


图15.11.8 平面7


图15.11.9 平面8

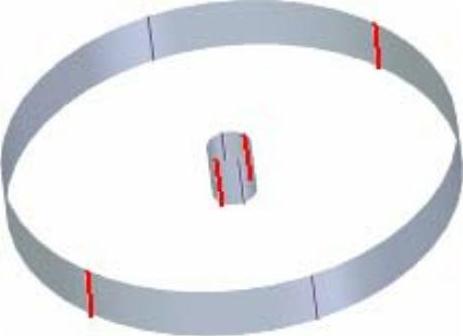

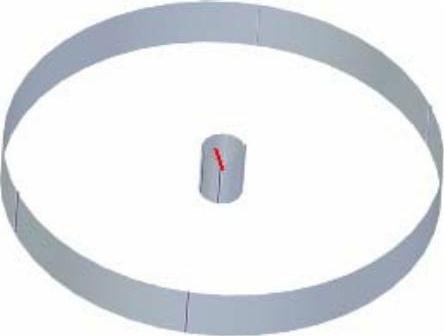

Step9.创建图15.11.10所示的相交曲线1。单击978-7-111-40418-7-Chapter15-1477.jpg区域中的978-7-111-40418-7-Chapter15-1478.jpg按钮,系统弹出“相交”命令条;选取平面6与拉伸曲面1为要相交的对象;单击978-7-111-40418-7-Chapter15-1479.jpg按钮,单击978-7-111-40418-7-Chapter15-1480.jpg按钮,完成相交曲线1的创建。

Step10.创建图15.11.11所示的相交曲线2。单击978-7-111-40418-7-Chapter15-1481.jpg区域中的978-7-111-40418-7-Chapter15-1482.jpg按钮,系统弹出“相交”命令条;选取平面7与拉伸曲面1为要相交的对象;单击978-7-111-40418-7-Chapter15-1483.jpg按钮,单击978-7-111-40418-7-Chapter15-1484.jpg按钮,完成相交曲线2的创建。

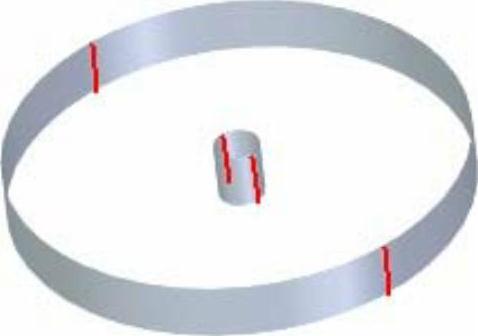

图15.11.10 相交曲线1


图15.11.11 相交曲线2

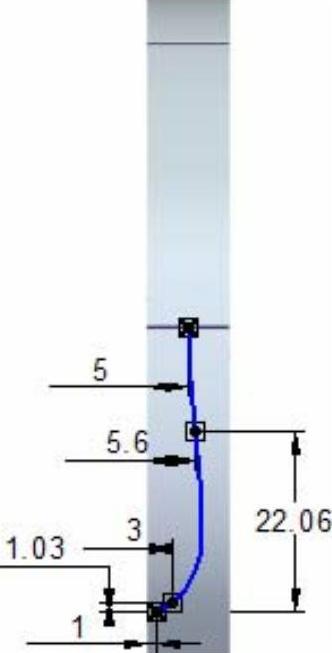

Step11.创建图15.11.12所示的草图1。在978-7-111-40418-7-Chapter15-1487.jpg区域中单击978-7-111-40418-7-Chapter15-1488.jpg按钮,选取平面8作为草图平面,绘制图15.11.13所示的草图1。


图15.11.12 草图1(建模环境)

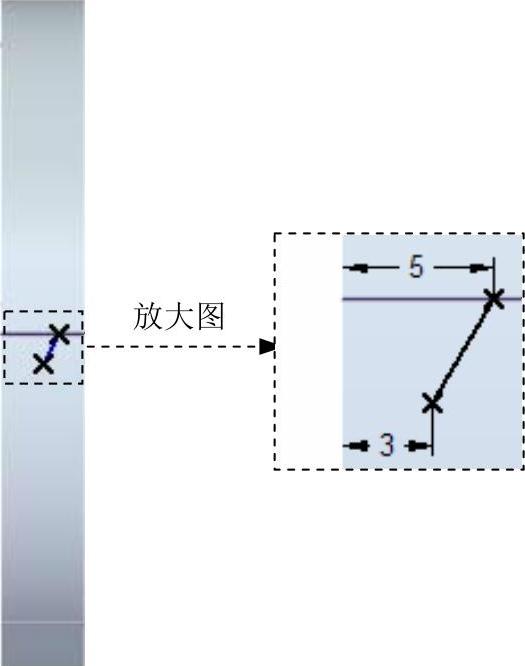

图15.11.13 草图1(草图环境)(www.daowen.com)

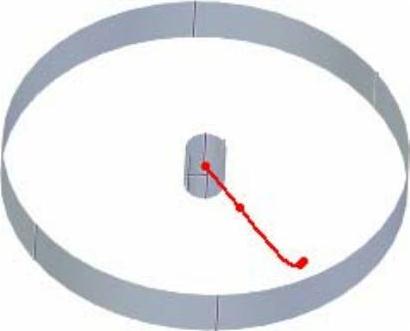

Step12.创建图15.11.14所示的投影曲线1。在978-7-111-40418-7-Chapter15-1491.jpg区域中单击978-7-111-40418-7-Chapter15-1492.jpg按钮;在“投影”命令条978-7-111-40418-7-Chapter15-1493.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1494.jpg选项;选取草图1为投影曲线,单击鼠标右键(或单击978-7-111-40418-7-Chapter15-1495.jpg按钮);选取15.11.14所示的面为投影面,单击鼠标右键;选择图15.11.15所示的方向,然后在箭头所示一侧单击鼠标左键;单击978-7-111-40418-7-Chapter15-1496.jpg按钮,单击978-7-111-40418-7-Chapter15-1497.jpg按钮,完成投影曲线1的创建。

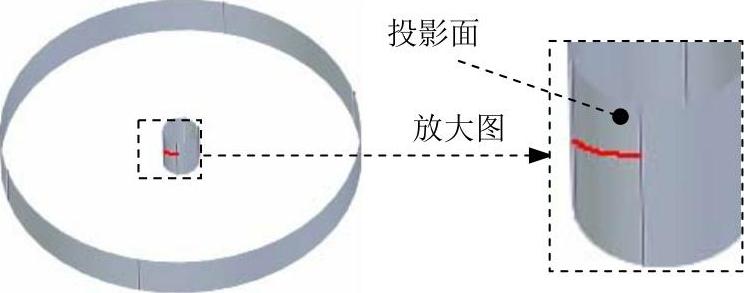

图15.11.14 投影曲线1

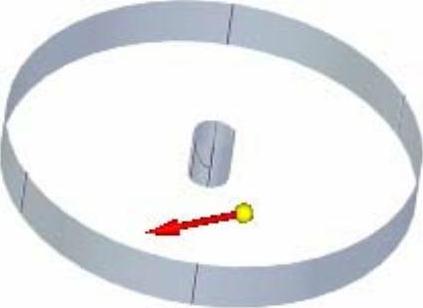

图15.11.15 投影方向

Step13.创建图15.11.16所示的草图2。在978-7-111-40418-7-Chapter15-1500.jpg区域中单击978-7-111-40418-7-Chapter15-1501.jpg按钮,选取平面8作为草图平面,绘制图15.11.17所示的草图2。

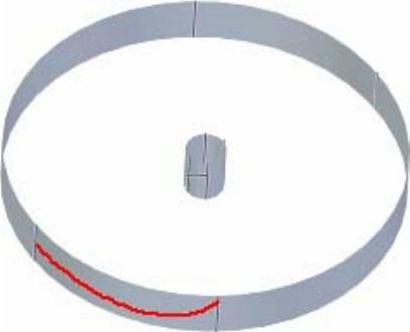

Step14.创建图15.11.18所示的投影曲线2。在978-7-111-40418-7-Chapter15-1502.jpg区域中单击978-7-111-40418-7-Chapter15-1503.jpg按钮;在“投影”命令条978-7-111-40418-7-Chapter15-1504.jpg后的下拉列表中选择978-7-111-40418-7-Chapter15-1505.jpg选项;选取草图2为投影曲线,单击鼠标右键(或单击978-7-111-40418-7-Chapter15-1506.jpg按钮);选取15.11.18所示的面为投影面,单击鼠标右键;选择图15.11.19所示的方向,然后在箭头所示一侧单击鼠标左键;单击978-7-111-40418-7-Chapter15-1507.jpg按钮,单击978-7-111-40418-7-Chapter15-1508.jpg按钮,完成投影曲线2的创建。

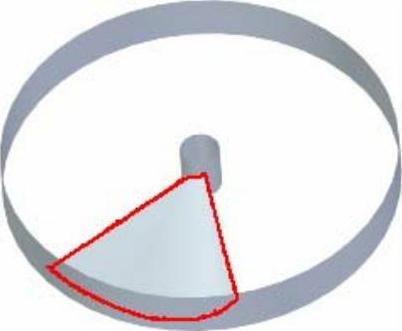

Step15.创建图15.11.20所示的蓝面1。在978-7-111-40418-7-Chapter15-1509.jpg选项卡978-7-111-40418-7-Chapter15-1510.jpg区域单击978-7-111-40418-7-Chapter15-1511.jpg按钮,在978-7-111-40418-7-Chapter15-1512.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1513.jpg选项;在绘图区域选取投影曲线1,单击978-7-111-40418-7-Chapter15-1514.jpg按钮;在绘图区域选取投影曲线2,单击978-7-111-40418-7-Chapter15-1515.jpg按钮;单击978-7-111-40418-7-Chapter15-1516.jpg按钮,单击978-7-111-40418-7-Chapter15-1517.jpg按钮;单击978-7-111-40418-7-Chapter15-1518.jpg按钮,完成蓝面1的创建。


图15.11.16 草图2(建模环境)


图15.11.17 草图2(草图环境)


图15.11.18 投影曲线2


图15.11.19 投影方向


图15.11.20 蓝面1

Step16.创建图15.11.21所示的阵列1。在978-7-111-40418-7-Chapter15-1524.jpg区域中单击978-7-111-40418-7-Chapter15-1525.jpg按钮;在绘图区中选取蓝面1特征,单击978-7-111-40418-7-Chapter15-1526.jpg按钮完成特征的选取;选取平面4为阵列草图平面,单击978-7-111-40418-7-Chapter15-1527.jpg区域中的978-7-111-40418-7-Chapter15-1528.jpg按钮,绘制图15.11.22所示的圆并确定阵列方向,单击左键确认;在“阵列”命令条的978-7-111-40418-7-Chapter15-1529.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1530.jpg选项,在978-7-111-40418-7-Chapter15-1531.jpg文本框中输入阵列个数为3,并按Enter键确认;在空白处单击,单击978-7-111-40418-7-Chapter15-1532.jpg按钮,退出草绘环境;单击978-7-111-40418-7-Chapter15-1533.jpg按钮,完成阵列1的创建。

Step17.创建图15.11.23所示的加厚曲面1。单击978-7-111-40418-7-Chapter15-1534.jpg功能选项卡978-7-111-40418-7-Chapter15-1535.jpg区域978-7-111-40418-7-Chapter15-1536.jpg中的978-7-111-40418-7-Chapter15-1537.jpg按钮;在绘图区域选取蓝面1为要加厚的曲面,在“加厚”命令条的978-7-111-40418-7-Chapter15-1538.jpg文本框中输入值0.5,将加厚方向调整至双向并单击鼠标左键;单击978-7-111-40418-7-Chapter15-1539.jpg按钮,单击978-7-111-40418-7-Chapter15-1540.jpg按钮,完成加厚曲面1的创建。单击978-7-111-40418-7-Chapter15-1541.jpg按钮。


图15.11.21 阵列1


图15.11.22 环形阵列轮廓

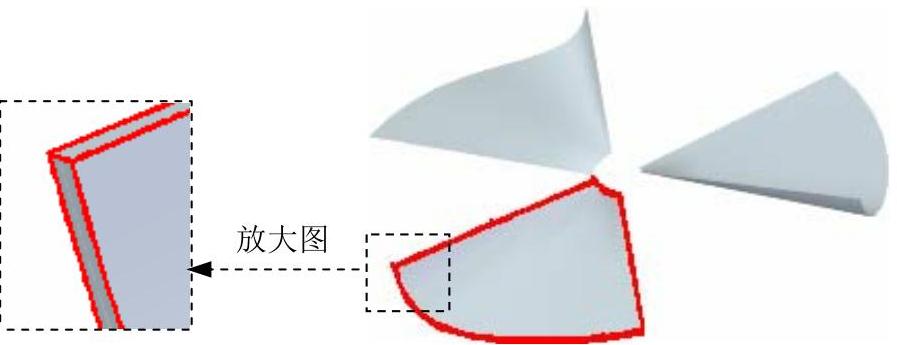

图15.11.23 加厚曲面1

Step18.参照Step17创建另外两个加厚曲面,结果如图15.11.24所示。


图15.11.24 加厚曲面2、加厚曲面3

Step19.创建图15.11.25所示的旋转特征1。在978-7-111-40418-7-Chapter15-1546.jpg区域中单击978-7-111-40418-7-Chapter15-1547.jpg按钮;选取平面8为草图平面,进入草绘环境,绘制图15.11.26所示的截面草图;单击978-7-111-40418-7-Chapter15-1548.jpg区域中的978-7-111-40418-7-Chapter15-1549.jpg按钮,选取图15.11.26所示的线为旋转轴;单击“关闭草图”按钮978-7-111-40418-7-Chapter15-1550.jpg,退出草绘环境;在“旋转”命令条的978-7-111-40418-7-Chapter15-1551.jpg文本框中输入360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-40418-7-Chapter15-1552.jpg按钮,完成旋转特征1的创建。


图15.11.25 旋转特征1

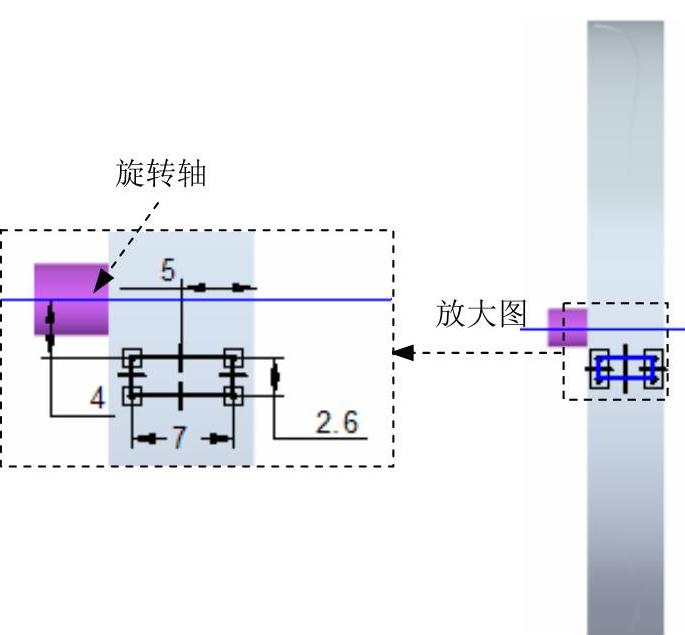

图15.11.26 截面草图

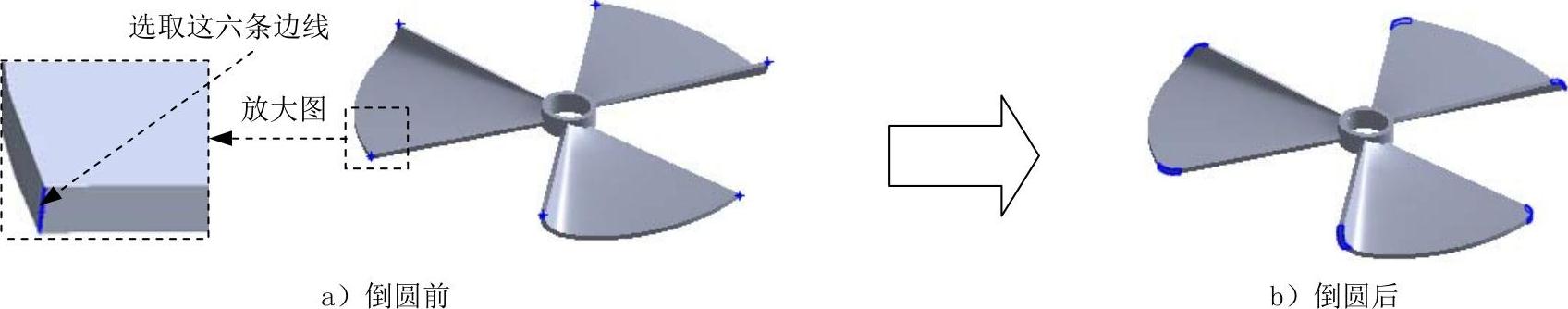

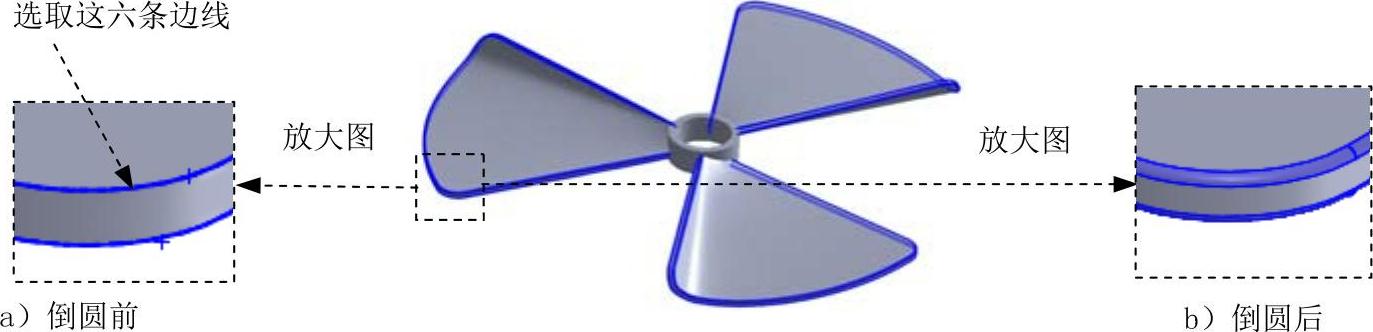

Step20.创建图15.11.27b所示的倒圆1。选取图15.11.27a所示的六条边线为倒圆对象,倒圆角半径值为2.0。


图15.11.27 倒圆1

Step21.创建图15.11.28b所示的倒圆2。选取图15.11.28a所示的六条边线为倒圆对象,倒圆角半径值为0.2。


图15.11.28 倒圆2

Step22.保存并关闭模型文件,然后将总装配文件保存。
