下面讲解轴的创建过程。此轴是在装配环境中创建的,由于简化了装配内部结构,故此轴在装配体模型中处于“悬空”状态。零件模型及路径查找器如图15.7.1所示。

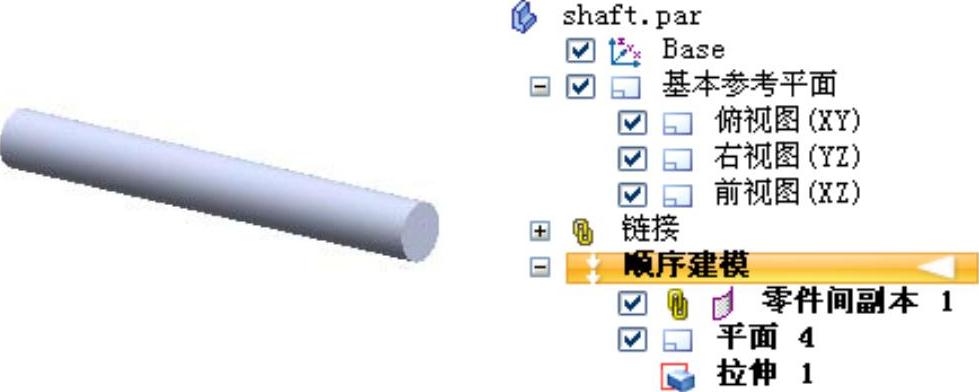

图15.7.1 零件模型及路径查找器

Step1.在装配体中建立下盖shaft。

(1)单击978-7-111-40418-7-Chapter15-1124.jpg区域中的“原位创建零件”按钮978-7-111-40418-7-Chapter15-1125.jpg,系统弹出“原位新建零件”对话框。

(2)在“原位新建零件”对话框的978-7-111-40418-7-Chapter15-1126.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1127.jpg选项,在978-7-111-40418-7-Chapter15-1128.jpg下拉列表中输入零件的名称为shaft,在978-7-111-40418-7-Chapter15-1129.jpg下拉列表中选择978-7-111-40418-7-Chapter15-1130.jpg单选项,单击978-7-111-40418-7-Chapter15-1131.jpg按钮。

(3)单击978-7-111-40418-7-Chapter15-1132.jpg功能选项卡978-7-111-40418-7-Chapter15-1133.jpg区域中978-7-111-40418-7-Chapter15-1134.jpg后的小三角,选择978-7-111-40418-7-Chapter15-1135.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取first零件为参考零件,在选择后的下拉列表中选择978-7-111-40418-7-Chapter15-1136.jpg选项,在绘图区域选取图15.7.2所示的面;单击978-7-111-40418-7-Chapter15-1137.jpg按钮,单击978-7-111-40418-7-Chapter15-1138.jpg按钮,单击978-7-111-40418-7-Chapter15-1139.jpg按钮,完成“零件间复制1”的操作。

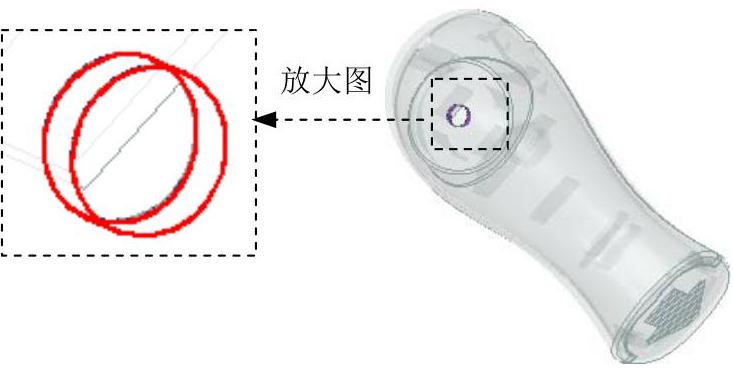

图15.7.2 零件间复制1

(4)单击978-7-111-40418-7-Chapter15-1141.jpg按钮。

Step2.选择下拉菜单978-7-111-40418-7-Chapter15-1142.jpg978-7-111-40418-7-Chapter15-1143.jpg978-7-111-40418-7-Chapter15-1144.jpg命令。在路径查找器中选中978-7-111-40418-7-Chapter15-1145.jpg后右击,选择978-7-111-40418-7-Chapter15-1146.jpg命令。(www.daowen.com)

Step3.创建图15.7.3所示的平面4。在978-7-111-40418-7-Chapter15-1147.jpg区域中单击978-7-111-40418-7-Chapter15-1148.jpg按钮,选择978-7-111-40418-7-Chapter15-1149.jpg选项;选取右视图(YZ)平面作为参考实体,在978-7-111-40418-7-Chapter15-1150.jpg下拉列表中输入偏移距离值为13,偏移方向沿X轴负方向;在绘图区域单击完成平面4的创建。

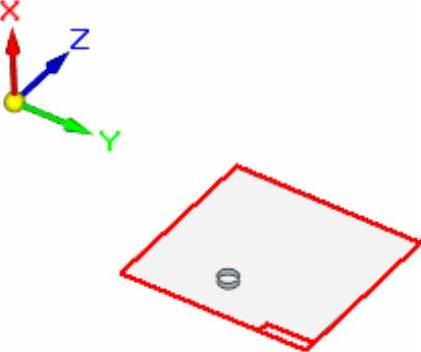

图15.7.3 平面4

Step4.创建图15.7.4所示的拉伸特征1。在978-7-111-40418-7-Chapter15-1152.jpg区域中单击978-7-111-40418-7-Chapter15-1153.jpg按钮;选取平面4作为草图平面,绘制图15.7.5所示的截面草图;在“拉伸”命令条中单击978-7-111-40418-7-Chapter15-1154.jpg按钮,确认978-7-111-40418-7-Chapter15-1155.jpg978-7-111-40418-7-Chapter15-1156.jpg按钮未被按下,在978-7-111-40418-7-Chapter15-1157.jpg下拉列表中输入25.0,拉伸方向沿X轴负方向;单击“拉伸”命令条中的978-7-111-40418-7-Chapter15-1158.jpg按钮,单击978-7-111-40418-7-Chapter15-1159.jpg按钮,完成拉伸特征1的创建。

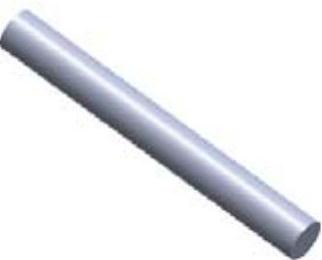

图15.7.4 拉伸特征1

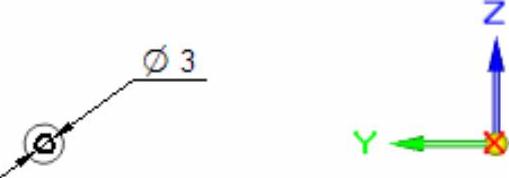

图15.7.5 截面草图

Step5.保存并关闭模型文件。
