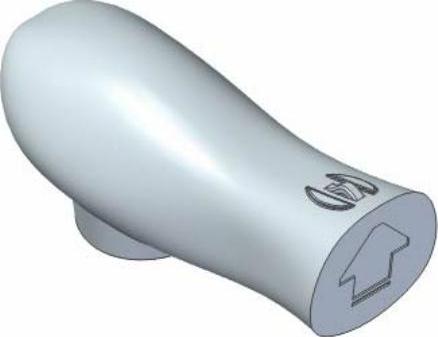

下面讲解一级控件的创建过程。一级控件在整个设计过程中起着十分重要的作用，它不仅为二级控件提供原始模型，而且确定了产品的整体外观形状。零件模型及路径查找器如图15.2.1所示。

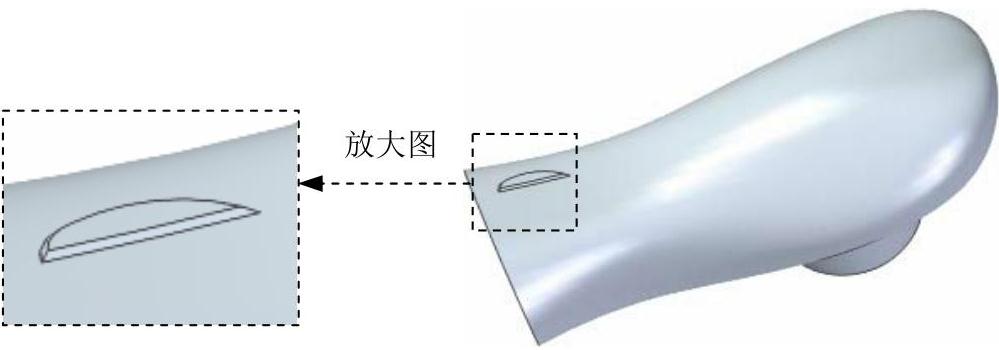

图15.2.1 零件模型及路径查找器

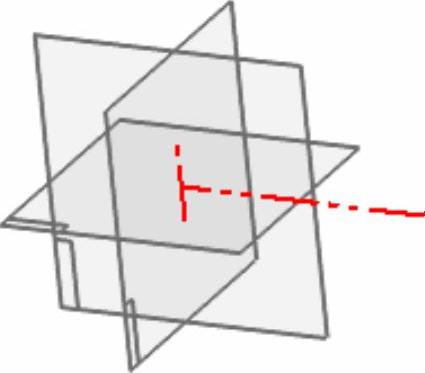

Step1.新建一个零件模型文件，进入建模环境。

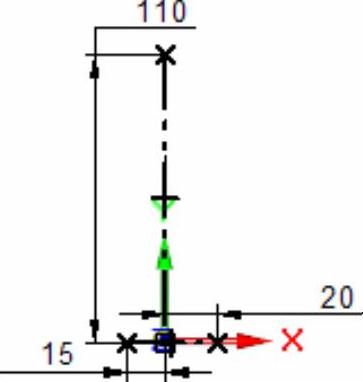

Step2.创建图15.2.2所示的草图1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图15.2.3所示的草图1。

说明：将此草图中的所有线段转换成构造线。

图15.2.2 草图1（建模环境）

图15.2.3 草图1（草图环境）

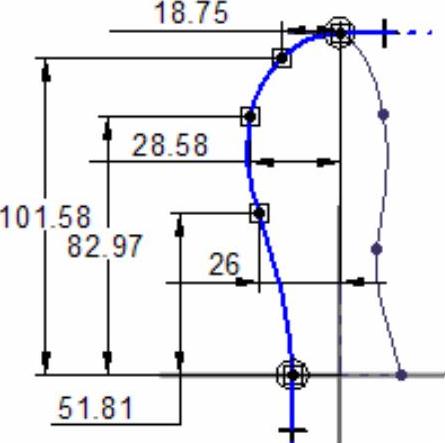

Step3.创建图15.2.4所示的草图2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图15.2.5所示的草图2。

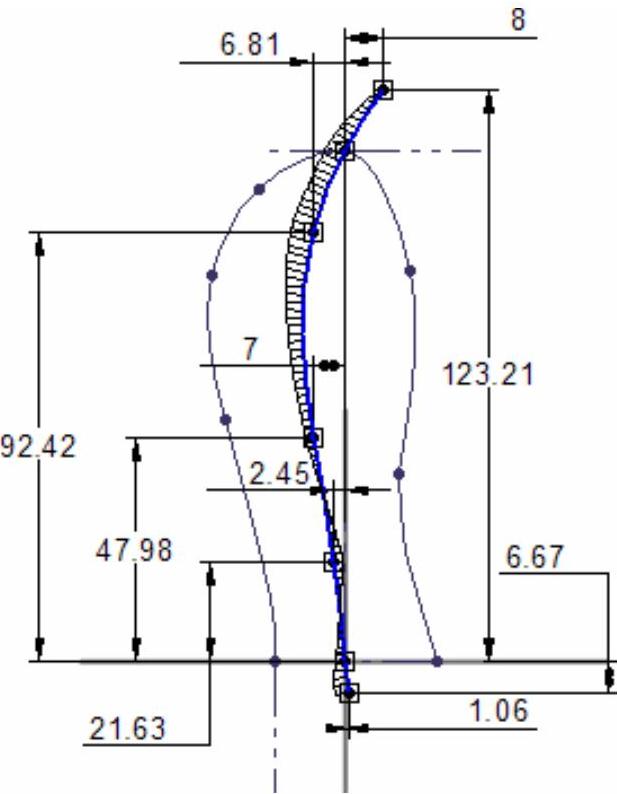

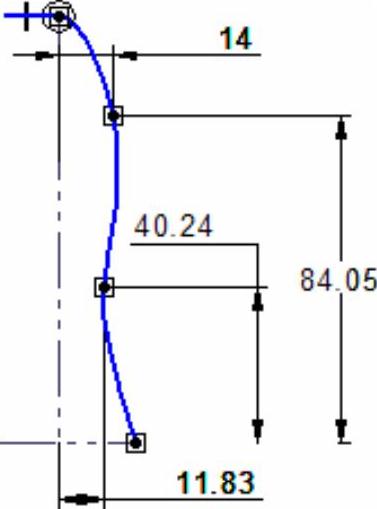

说明：此草图可先绘制出各定位点，然后通过样条曲线命令将各个点连接起来。

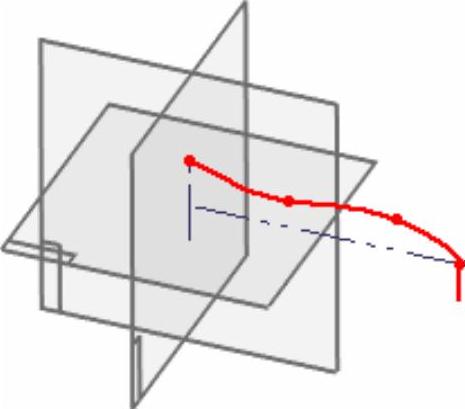

Step4.创建图15.2.6所示的草图3。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图15.2.7所示的草图3。

图15.2.4 草图2（建模环境）

图15.2.5 草图2（草图环境）

图15.2.6 草图3（建模环境）

图15.2.7 草图3（草图环境）

Step5.创建图15.2.8所示的拉伸曲面1。在功能选项卡区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图15.2.9所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下；在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

图15.2.8 拉伸曲面1

图15.2.9 截面草图

Step6.创建图15.2.10所示的拉伸曲面2。在功能选项卡区域中单击按钮，选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图15.2.11所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下；在下拉列表中输入100，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

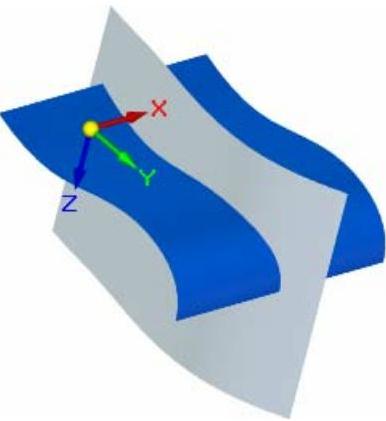

图15.2.10 拉伸曲面2

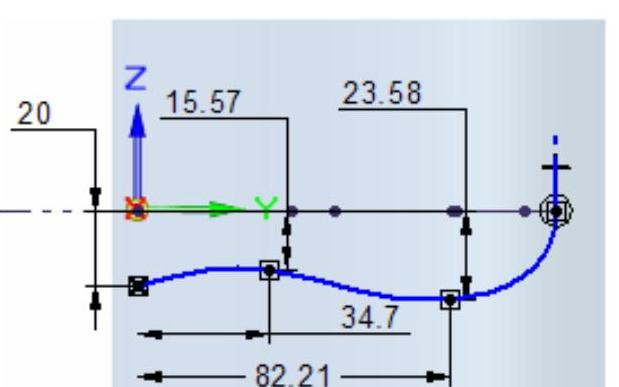

图15.2.11 截面草图

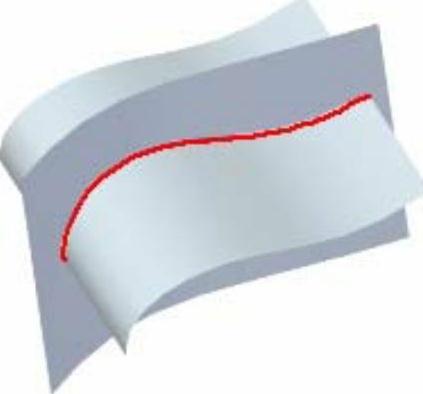

Step7.创建图15.2.12所示的相交曲线1。在区域中单击按钮，在绘图区域选取拉伸曲面1与拉伸曲面2作为要相交的曲面；单击按钮，单击按钮，完成相交曲线的创建。

Step8.创建图15.2.13所示的镜像特征1。在区域中单击后的，选择命令；在模型上选择“相交曲线1”为要镜像的特征，单击按钮；选取俯视图（XY）平面为镜像平面，单击按钮，完成镜像特征1的创建。

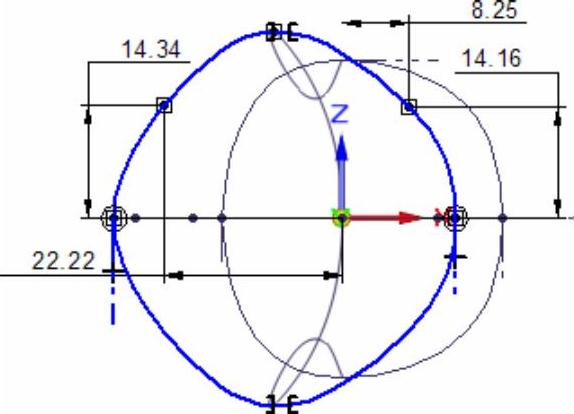

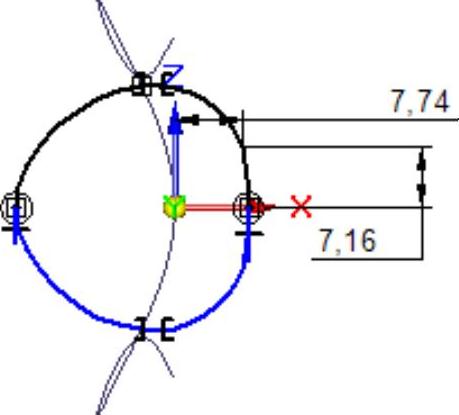

Step9.创建图15.2.14所示的草图4。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图15.2.15所示的草图4。

说明：此草图可先绘制出上半部分，然后通过镜像命令创建图形的下半部分。

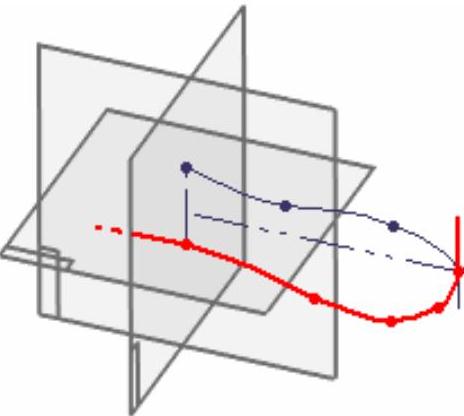

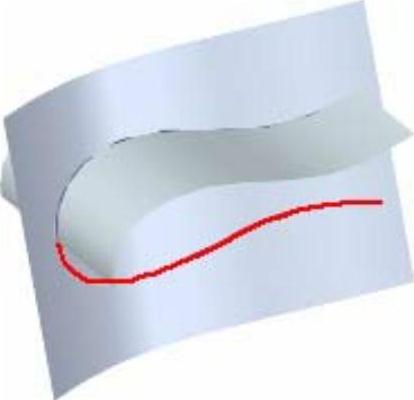

图15.2.12 相交曲线1

图15.2.13 镜像特征1

图15.2.14 草图4（建模环境）

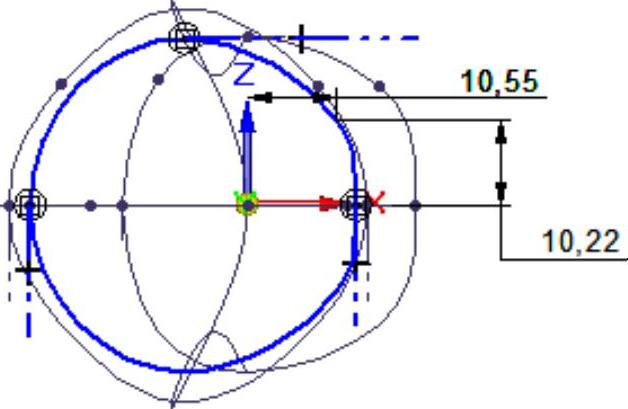

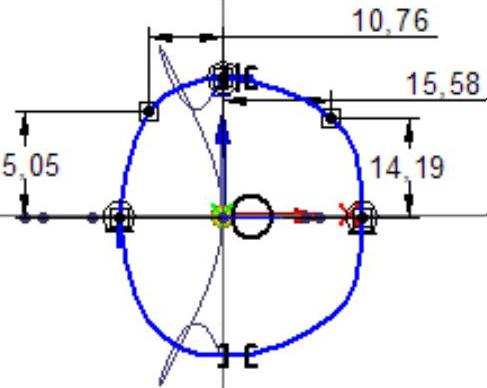

图15.2.15 草图4（草图环境）

Step10.创建图15.2.16所示的平面4。在区域中单击按钮，选择选项，选取前视图（XZ）平面作为参考平面，选取图15.2.16所示的点作为参考点，在绘图区域单击完成平面4的创建。

Step11.创建图15.2.17所示的平面5。在区域中单击按钮，选择选项，选取前视图（XZ）平面作为参考平面，选取图15.2.17所示的点作为参考点，在绘图区域单击完成平面5的创建。

说明：图15.2.16和图15.2.17所示的点分别为图15.2.6所示的草图3上的点。

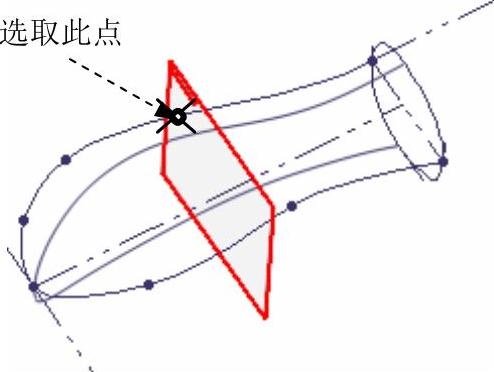

图15.2.16 平面4

图15.2.17 平面5

Step12.创建图15.2.18所示的草图5。在区域中单击按钮，选取平面4作为草图平面，绘制图15.2.19所示的草图5。

说明：此草图可先绘制出上半部分，然后通过镜像命令创建图形的下半部分。

Step13.创建图15.2.20所示的草图6。在区域中单击按钮，选取平面5作为草图平面，绘制图15.2.21所示的草图6。

图15.2.18 草图5（建模环境）

图15.2.19 草图5（草图环境）

图15.2.20 草图6（建模环境）

图15.2.21 草图6（草图环境）

Step14.创建图15.2.22所示的平面6。在区域中单击按钮，选择选项；选取前视图（XZ）平面作为参考平面，选取图15.2.22所示的点作为参考点，在绘图区域单击完成平面6的创建。

说明：图15.2.22所示的点为图15.2.6所示的草图3上的点。

图15.2.22 平面6

Step15.创建图15.2.23所示的草图7。在区域中单击按钮，选取平面6作为草图平面，绘制图15.2.24所示的草图7。

图15.2.23 草图7（建模环境）

图15.2.24 草图7（草图环境）

Step16.创建图15.2.25所示的蓝面1。

（1）选择命令。在选项卡区域单击按钮。

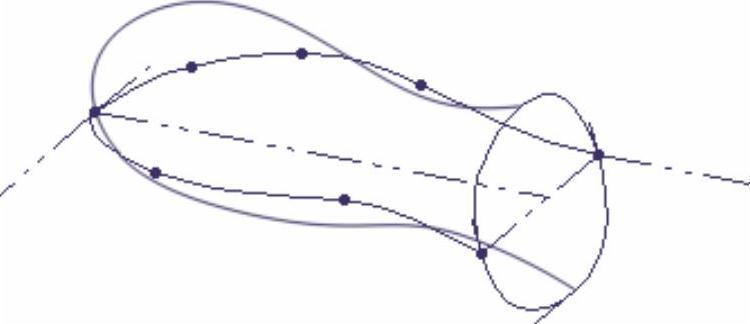

（2）定义横截面。在下拉列表中选择选项；在绘图区域选取草图4，在绘图区域选取草图6，在绘图区域选取草图5，在绘图区域选取草图7（选取曲线时尽可能靠近同一侧选取），在绘图区域选取图15.2.26所示的点，单击按钮。

（3）定义引导线。在“蓝面”命令条中单击按钮，然后在绘图区域选取草图8，单击按钮；在绘图区域选取草图3，单击按钮；在绘图区域选取相交曲线1，单击按钮；在绘图区域选取相交曲线2，单击按钮。

（4）单击按钮，单击按钮，单击按钮，完成蓝面1的创建。

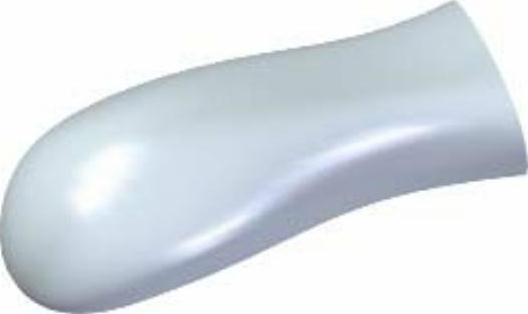

图15.2.25 蓝面1

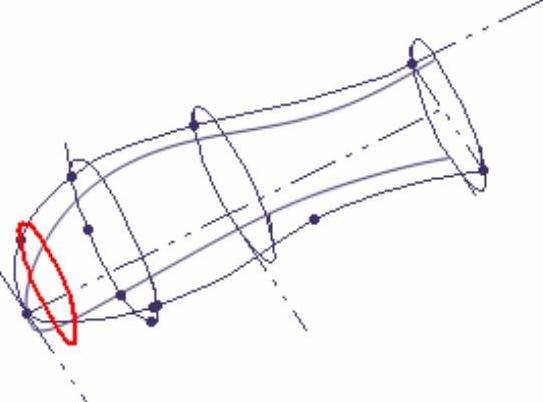

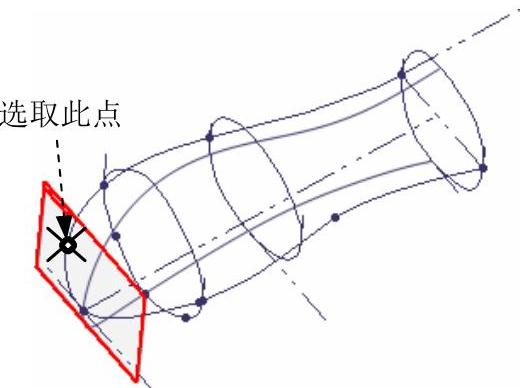

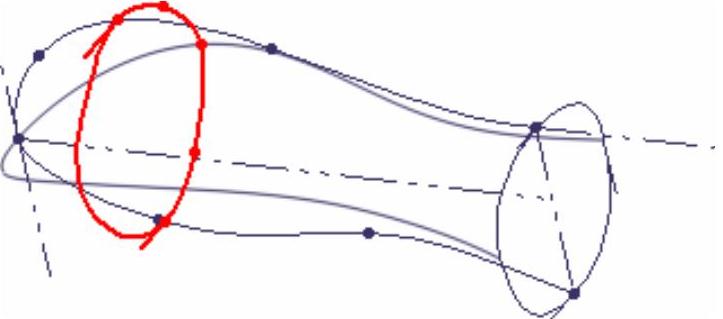

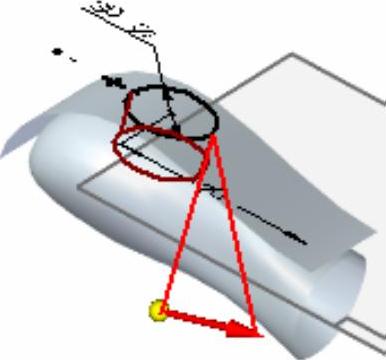

图15.2.26 定义截面点

Step17.创建图15.2.27所示的拉伸曲面3。在功能选项卡区域中单击按钮，选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图15.2.28所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入40，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面3的创建。

图15.2.27 拉伸曲面3

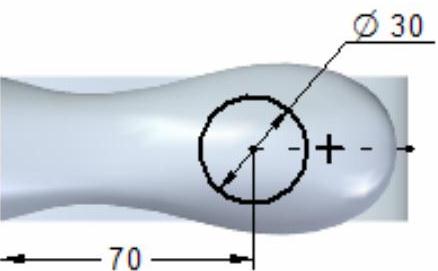

图15.2.28 截面草图

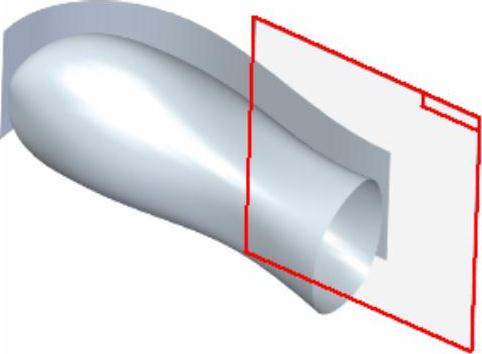

Step18.创建图15.2.29所示的平面7。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考平面，在下拉列表中输入偏移距离值为33，偏移方向为沿X轴负方向，在绘图区域单击完成平面7的创建。

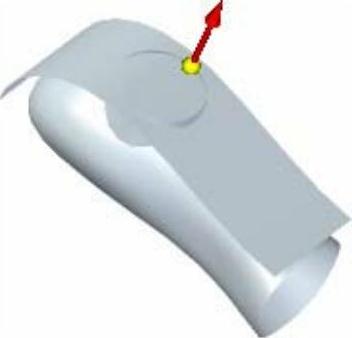

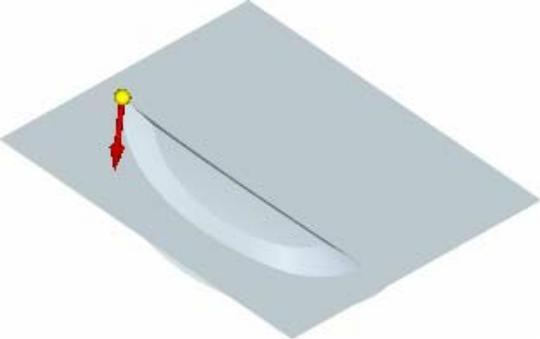

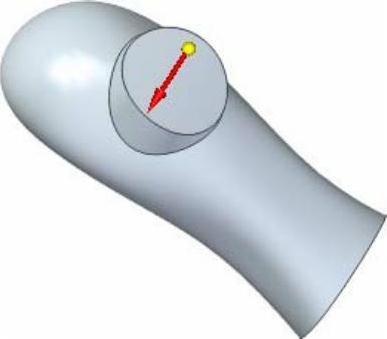

Step19.创建图15.2.30所示的拉伸曲面4。在功能选项卡区域中单击按钮，选取平面7作为草图平面，进入草绘环境，绘制图15.2.31所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入15，并按Enter键，拉伸方向为沿X轴正方向；单击“拉伸”命令条中的“处理步骤”按钮，选择“拔模”命令，在下拉列表中输入拔模角度值为12.0，拔模方向如图15.2.32所示；单击按钮，单击“拉伸”命令条中的按钮；单击按钮，完成拉伸曲面3的创建。

图15.2.29 平面7

图15.2.30 拉伸曲面4

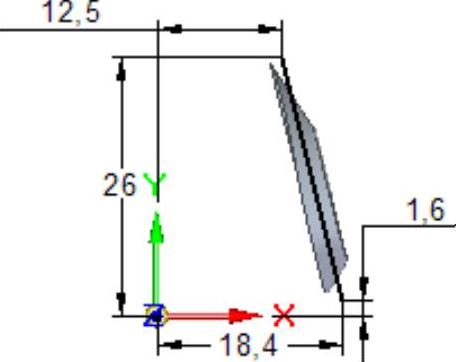

图15.2.31 截面草图

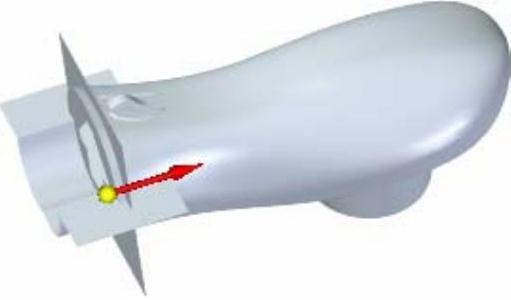

图15.2.32 定义拔模方向

Step20.创建图15.2.33所示的曲面修剪1。在区域中单击按钮；在绘图区域选取拉伸曲面4为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面3为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.34所示的方向，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

图15.2.33 曲面修剪1

图15.2.34 修剪方向

Step21.创建图15.2.35所示的曲面修剪2。在区域中单击按钮，在绘图区域选取拉伸曲面3为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪1为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.36所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图15.2.35 曲面修剪2

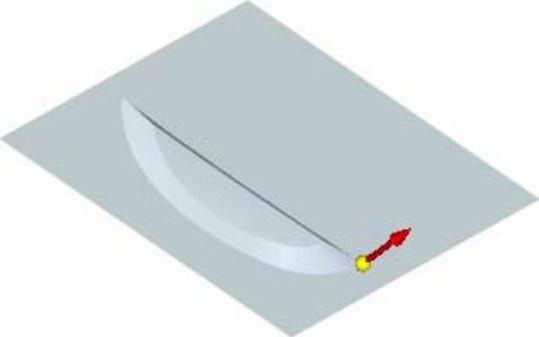

图15.2.36 修剪方向

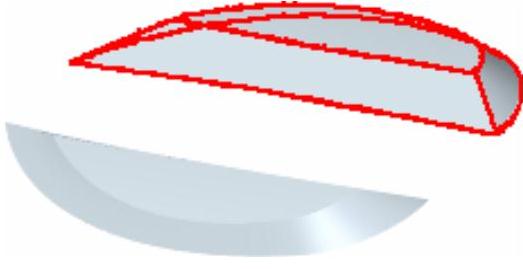

Step22.创建图15.2.37所示的曲面修剪3。在区域中单击按钮；在绘图区域选取修剪曲面1为要修剪的曲面，单击按钮；在绘图区域选取蓝面1为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.38所示的方向，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

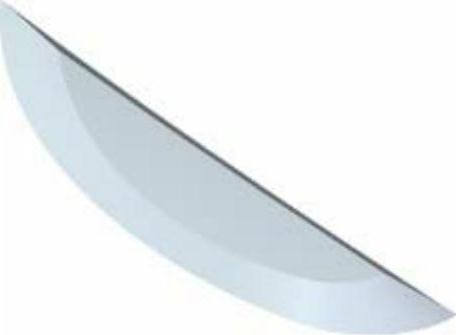

图15.2.37 曲面修剪3

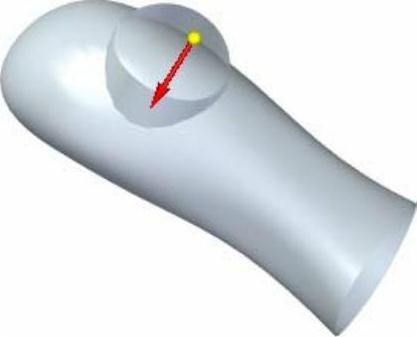

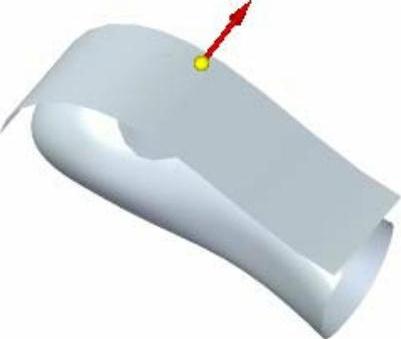

图15.2.38 修剪方向

Step23.创建图15.2.39所示的曲面修剪4。在区域中单击按钮；在绘图区域选取蓝面1为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪3为修剪工具，单击按钮；将特征修剪方向箭头调整至如图15.2.40所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪4的创建。

图15.2.39 曲面修剪4

图15.2.40 修剪方向

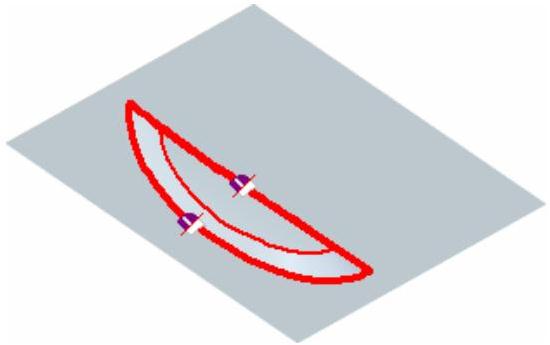

Step24.创建图15.2.41所示的有界曲面1。在区域中单击按钮；在绘图区域选取图15.2.42所示的模型边线为定义边界的曲线，单击按钮；单击按钮，单击按钮，单击按钮，完成有界曲面1的创建。

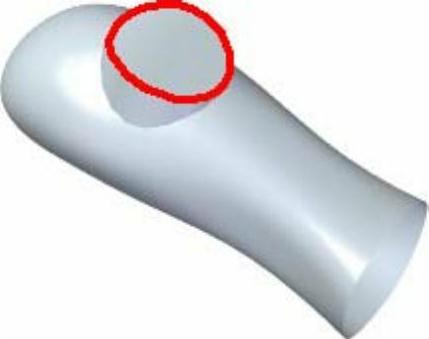

图15.2.41 有界曲面1

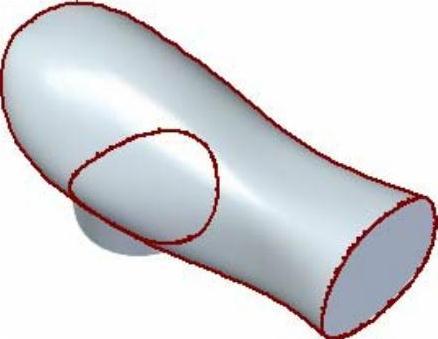

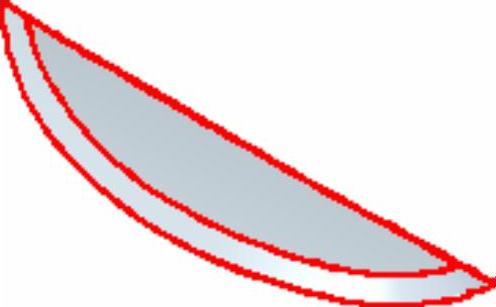

图15.2.42 定义平面区域

Step25.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取修剪曲面2、修剪曲面3、修剪曲面4与有界曲面1为要缝合的曲面，单击按钮；系统弹出图15.2.43所示的SolidEdge对话框，在该对话框中单击按钮，完成缝合曲面1的创建。

图15.2.43 Solid Edge对话框

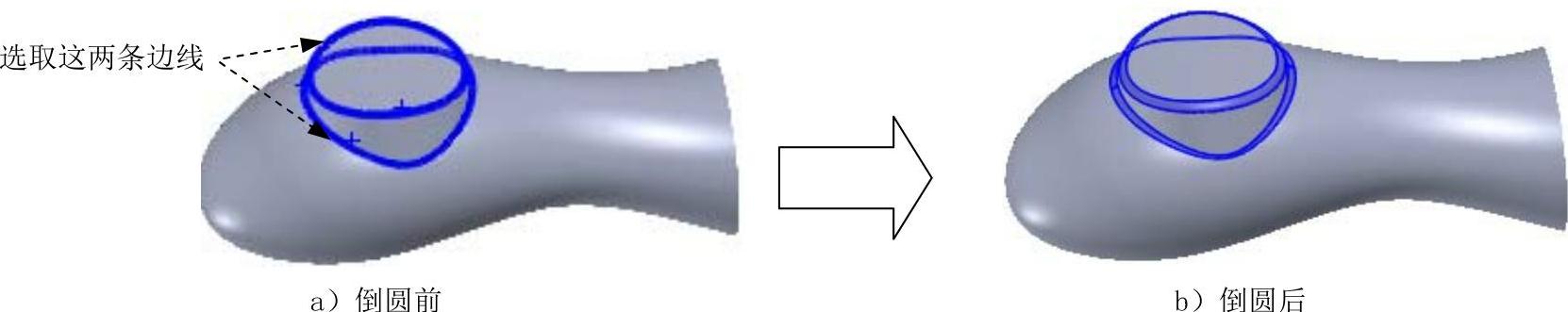

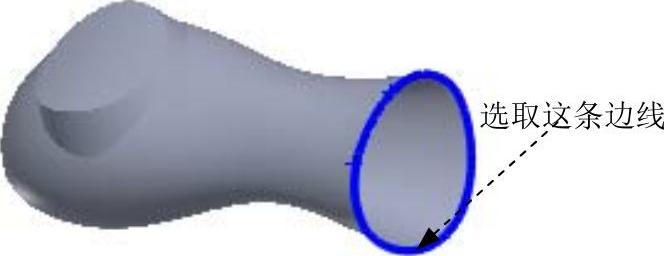

Step26.创建图15.2.44b所示的倒圆1。选取图15.2.44a所示的边线为倒圆对象，倒圆角半径值为1.0。(www.daowen.com)

图15.2.44 倒圆1

Step27.创建薄壁特征1。在区域中单击按钮，在“薄壁”命令条的文本框中输入薄壁厚度值为2.0；然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

Step28.创建图15.2.45所示的拉伸曲面5。在功能选项卡区域中单击按钮；选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图15.2.46所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下；在下拉列表中输入40，并按Enter键，拉伸方向为沿X轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面5的创建。

图15.2.45 拉伸曲面5

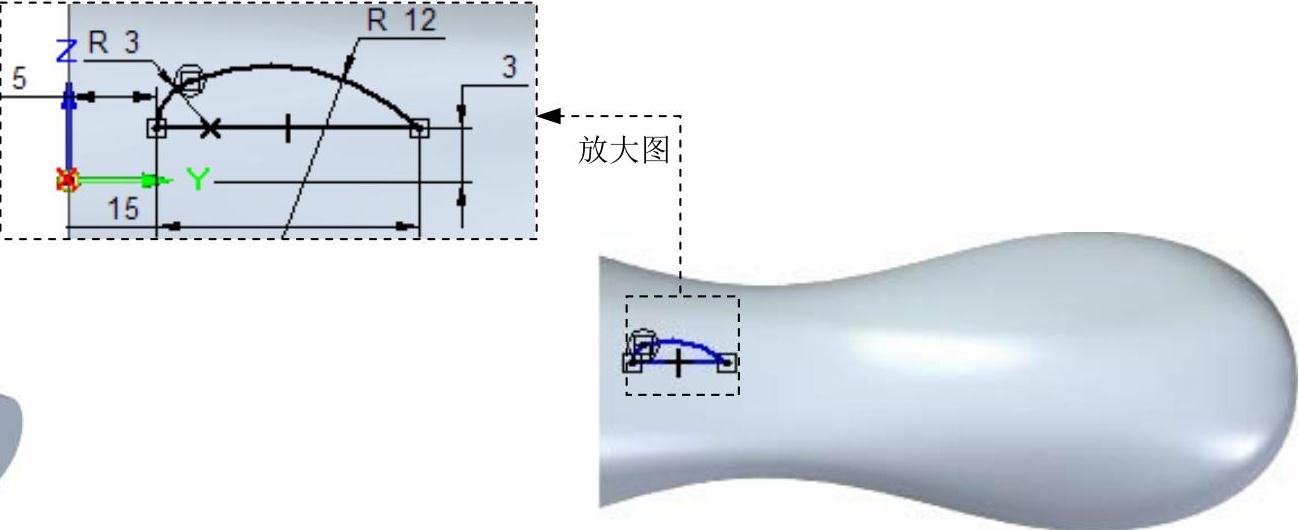

图15.2.46 截面草图

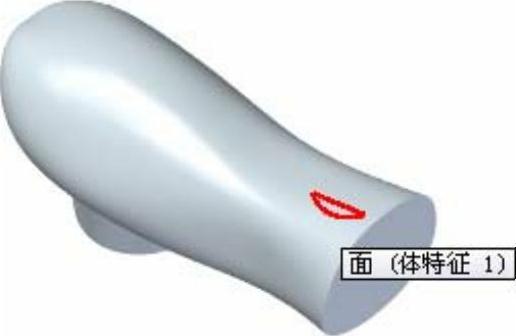

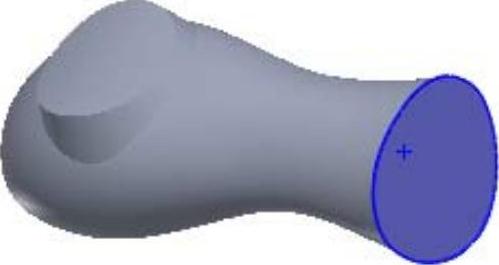

Step29.创建分割面1。在区域中单击按钮；在下拉列表中选择选项，在绘图区域选取图15.2.47所示的面为要分割的面，然后右击；在绘图区域选取拉伸曲面5为分割元素，然后右击；单击按钮，单击按钮，完成曲面分割1的创建。

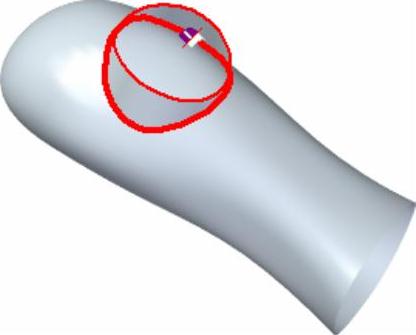

Step30.创建偏移曲面1。在区域中单击按钮；在绘图区域选取图15.2.48所示的面作为要偏移的曲面，然后右击；在“偏移”命令条中的文本框中输入0.5，按Enter键，偏移方向朝模型的外部；单击按钮，单击按钮，完成偏移曲面1的创建。

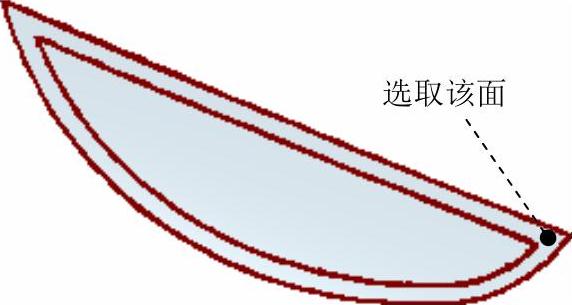

图15.2.47 要分割的面

图15.2.48 要偏移的面

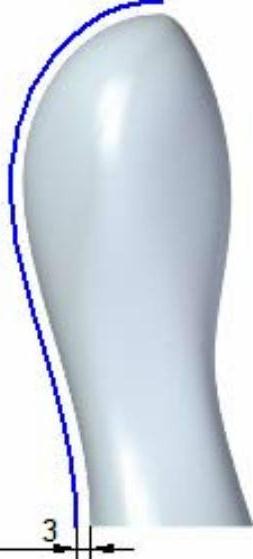

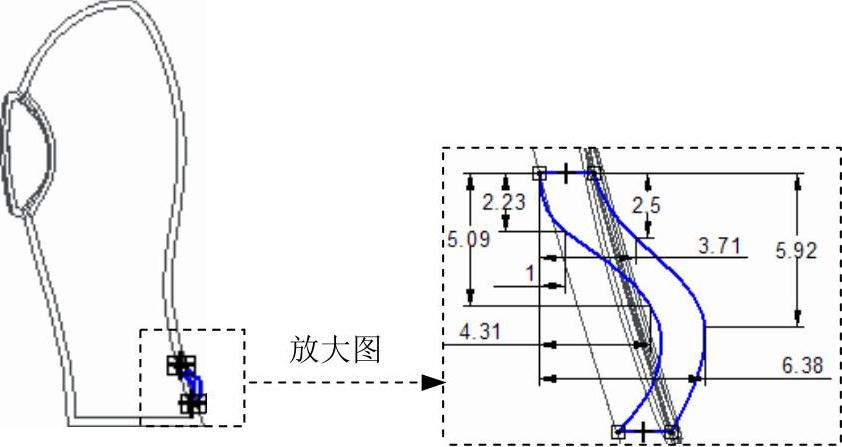

Step31.创建图15.2.49所示的拉伸曲面6。在功能选项卡区域中单击按钮；选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图15.2.50所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下；在下拉列表中输入40，并按Enter键，拉伸方向为沿X轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面6的创建。

说明：此特征的截面草图是通过包含命令向内偏置0.5mm而得到的。

Step32.创建分割面2。在区域中单击按钮；在下拉列表中选择选项，在绘图区域选取偏移曲面1为要分割的面，然后右击；在绘图区域选取拉伸曲面5为分割元素，然后右击；单击按钮，单击按钮，完成曲面分割2的创建。

图15.2.49 拉伸曲面6

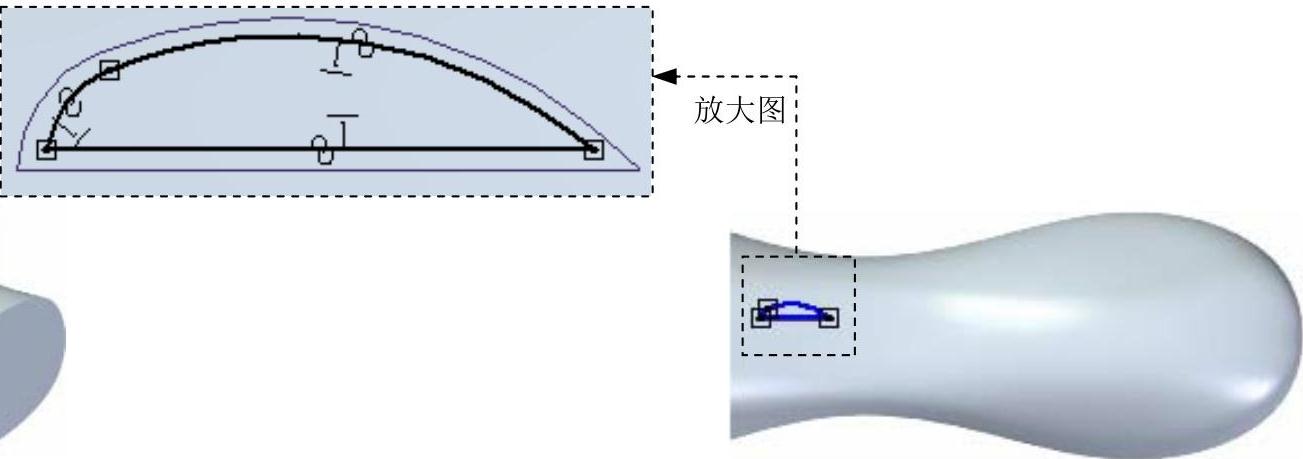

图15.2.50 截面草图

Step33.创建图15.2.51所示的删除面1（实体已隐藏）。选择选项卡，单击中里面的按钮；选取图15.2.51所示的面为要删除的面，然后右击；单击按钮，单击按钮，完成删除面1的创建。

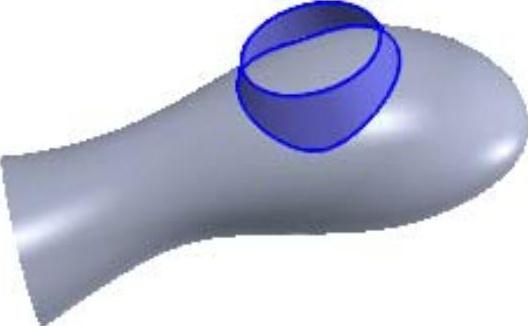

Step34.创建图15.2.52所示的蓝面2。在功能选项卡区域单击按钮；在下拉列表中选择选项；在绘图区域选取分割面1的边线，单击按钮；在绘图区域选取删除面1的边线，单击按钮；单击按钮，单击按钮，单击按钮，完成蓝面2的创建。

图15.2.51 删除面1

图15.2.52 蓝面2

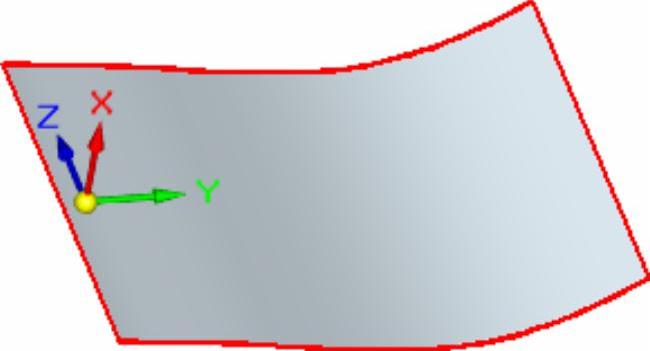

Step35.创建图15.2.53所示的曲面延伸1。在区域中单击按钮；选择图15.2.54所示的边线为延伸边线，然后右击；在“延伸”命令条中单击按钮，在文本框中输入3.0，按Enter键；单击按钮，单击按钮，完成曲面延伸1的创建。

图15.2.53 曲面延伸1

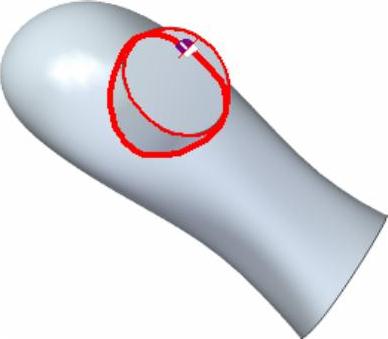

图15.2.54 定义延伸边线

Step36.创建图15.2.55所示的拉伸曲面7。在功能选项卡区域中单击按钮；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图15.2.56所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下；在下拉列表中输入20，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面7的创建。

图15.2.55 拉伸曲面7

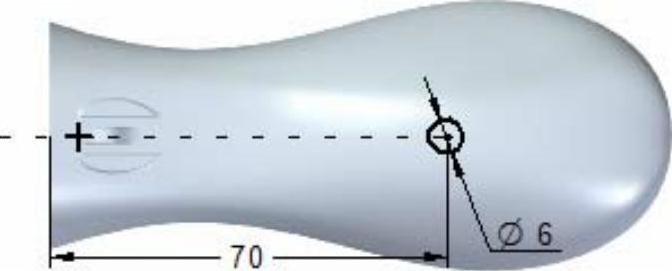

图15.2.56 截面草图

Step37.创建图15.2.57所示的曲面修剪5。在区域中单击按钮；在绘图区域选取延伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面7为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.58所示的方向，单击左键确定；单击按钮，单击按钮，完成曲面修剪5的创建。

图15.2.57 曲面修剪5

图15.2.58 修剪方向

Step38.创建图15.2.59所示的曲面修剪6。在区域中单击按钮；在绘图区域选取拉伸曲面7为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪5为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.60所示的方向，单击左键确定；单击按钮，单击按钮，完成曲面修剪6的创建。

图15.2.59 曲面修剪6

图15.2.60 修剪方向

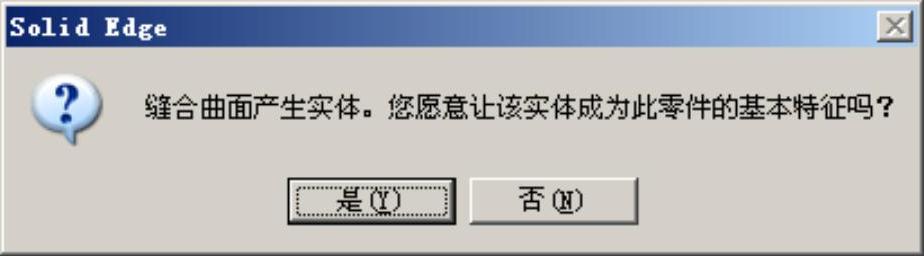

Step39.创建缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮；在绘图区域选取删除面1、曲面修剪5和曲面修剪6为要缝合的曲面；单击按钮，在系统弹出的图15.2.61所示的SolidEdge对话框中单击按钮；单击按钮，单击按钮，完成缝合曲面2的创建。

Step40.创建图15.2.62所示的镜像特征1。在区域中单击后的，选择命令；在路径查找器中选择“缝合曲面2”为要镜像的特征，单击按钮；选取俯视图（XY）平面为镜像平面；单击按钮，完成镜像1的创建。

图15.2.61 “Solid Edge”对话框

图15.2.62 镜像特征1

Step41.创建图15.2.63所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—合并”按钮；在绘图区域选取缝合曲面2为布尔运算的工具；单击按钮，完成布尔1的创建。

图15.2.63 布尔1

Step42.创建图15.2.64所示的布尔2。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—合并”按钮；在绘图区域选取镜像2为布尔运算的工具；单击按钮，完成布尔2的创建。

图15.2.64 布尔2

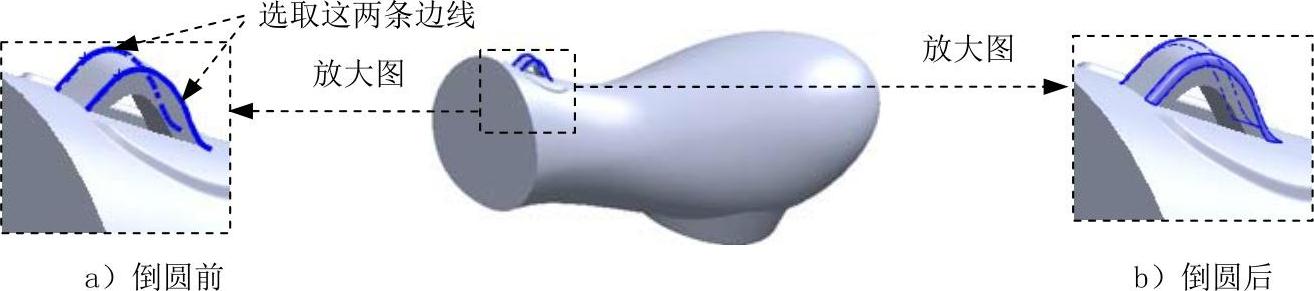

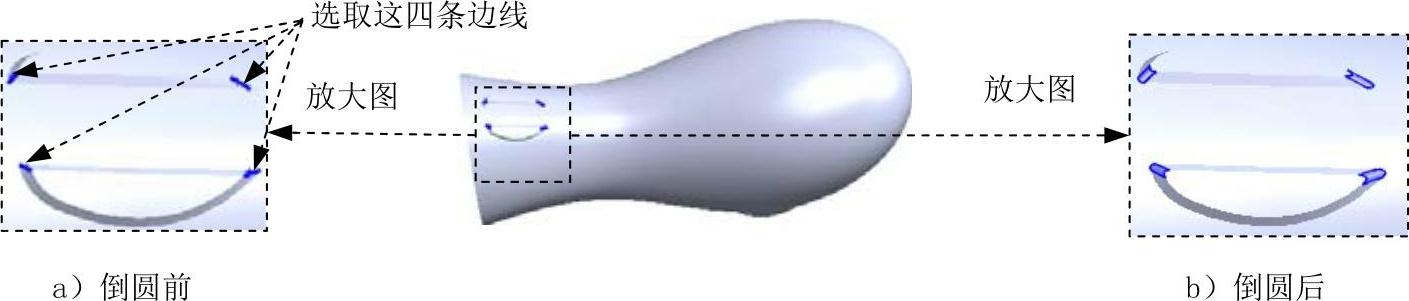

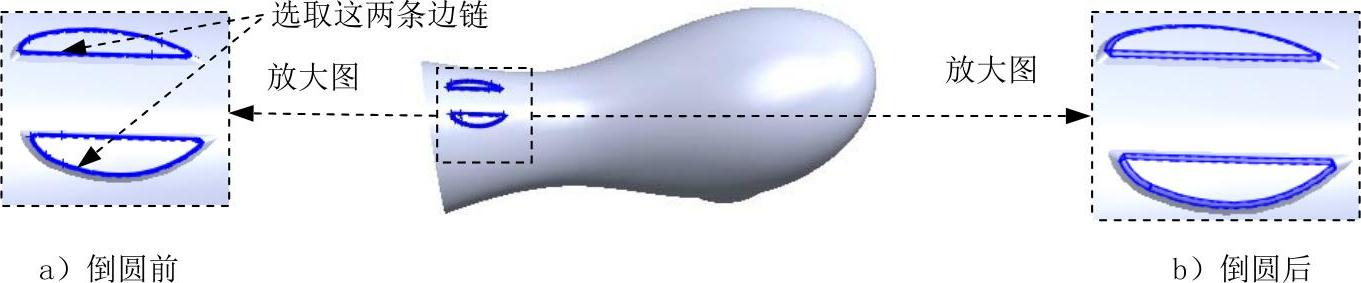

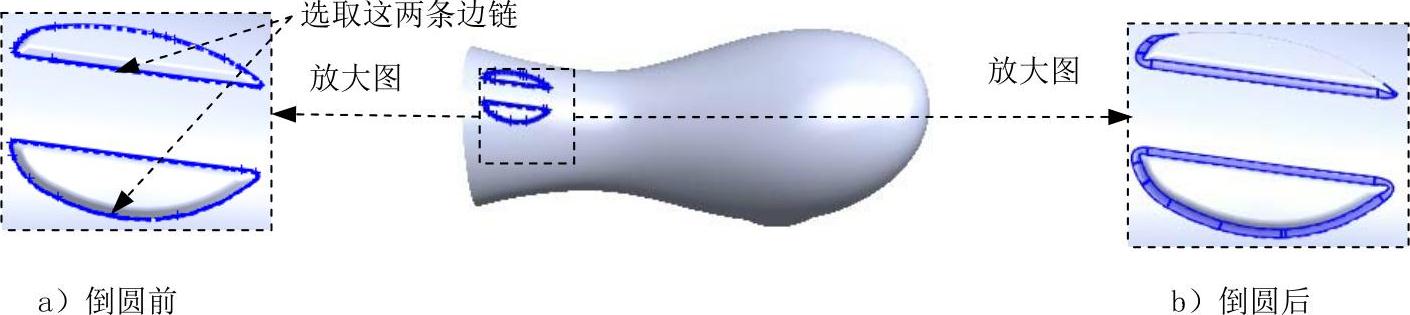

Step43.创建图15.2.65b所示的倒圆2。选取图15.2.65a所示的边线为要倒圆的对象，倒圆角半径值为0.3。

图15.2.65 倒圆2

Step44.创建图15.2.66b所示的倒圆3。选取图15.2.66a所示的边线为要倒圆的对象，倒圆角半径值为0.5。

图15.2.66 倒圆3

Step45.创建图15.2.67b所示的倒圆4。选取图15.2.67a所示的边线为要倒圆的对象，倒圆角半径值为0.5。

图15.2.67 倒圆4

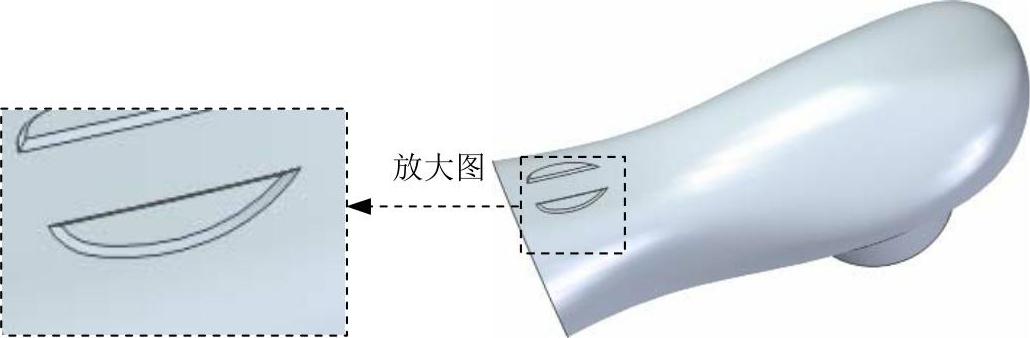

Step46.创建图15.2.68所示的除料1。在区域中选择命令；选取右视图（YZ）平面作为草图平面，进入草图环境，绘制图15.2.69所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿X轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料1的创建。

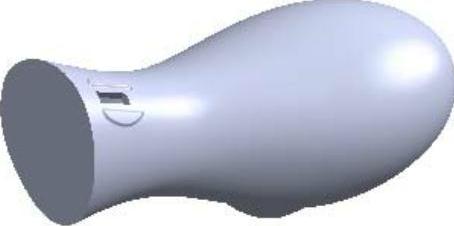

图15.2.68 除料1

图15.2.69 截面草图

Step47.创建图15.2.70所示的拉伸特征1。在区域中单击按钮；选取俯视图（XY）平面作为草图平面，绘制图15.2.71所示的截面草图，在“拉伸”命令条中单击按钮，确认按钮被按下；在下拉列表中输入3，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图15.2.70 拉伸特征1

图15.2.71 截面草图

说明：横截面草图中的样条曲线的四个端点分别与图15.2.68所示的除料1的外边线为重合关系。

Step48.创建图15.2.72b所示的倒圆5。选取图15.2.72a所示的边线为要倒圆的对象，倒圆角半径值为0.5。

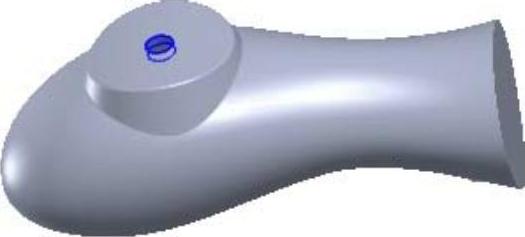

图15.2.72 倒圆5

Step49.创建图15.2.73所示的除料特征2。在区域中选择命令；选取右视图（YZ）平面作为草图平面，进入草图环境，绘制图15.2.74所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿X轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

图15.2.73 除特征料2

图15.2.74 截面草图

Step50.创建图15.2.75所示的除料特征3。在区域中选择命令；选取前视图（XZ）平面作为草图平面，进入草图环境，绘制图15.2.76所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入0.5，拉伸方向沿Y轴正方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

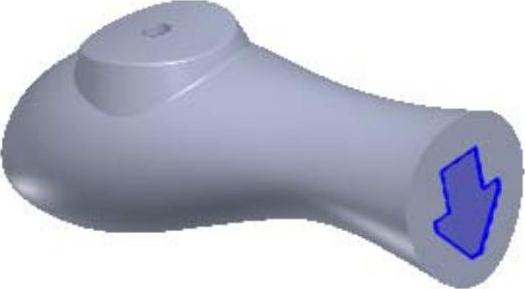

图15.2.75 除料特征3

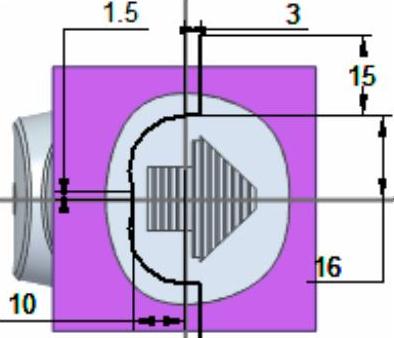

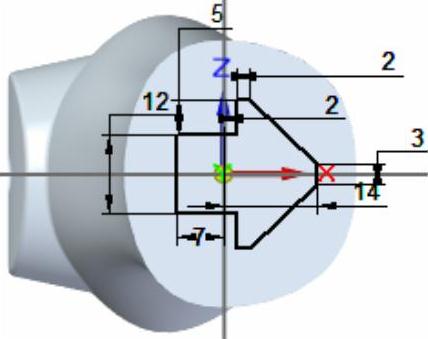

图15.2.76 截面草图

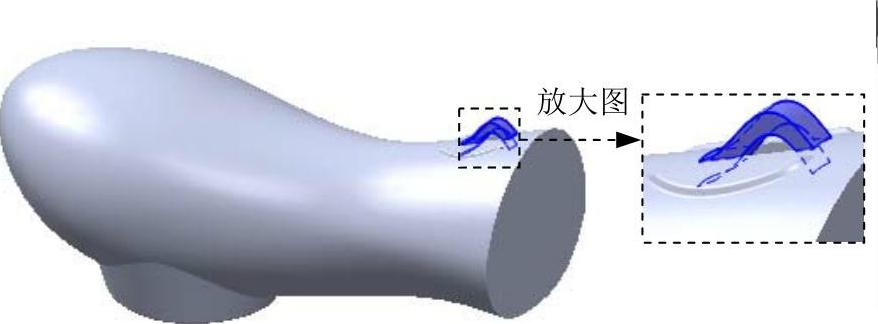

Step51.创建图15.2.77所示的拉伸特征2。在区域中单击按钮；选取前视图（XZ）平面作为草图平面，绘制图15.2.78所示的截面草图；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入0.5，并按Enter键，拉伸方向沿Y轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

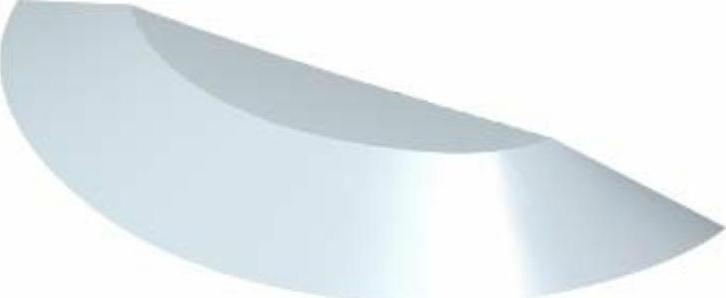

图15.2.77 拉伸特征2

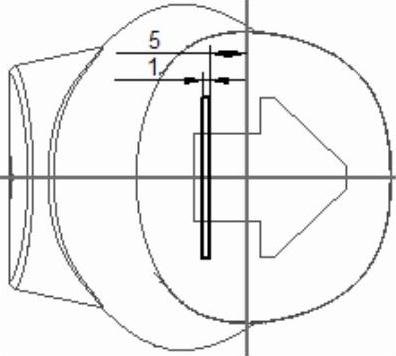

图15.2.78 截面草图

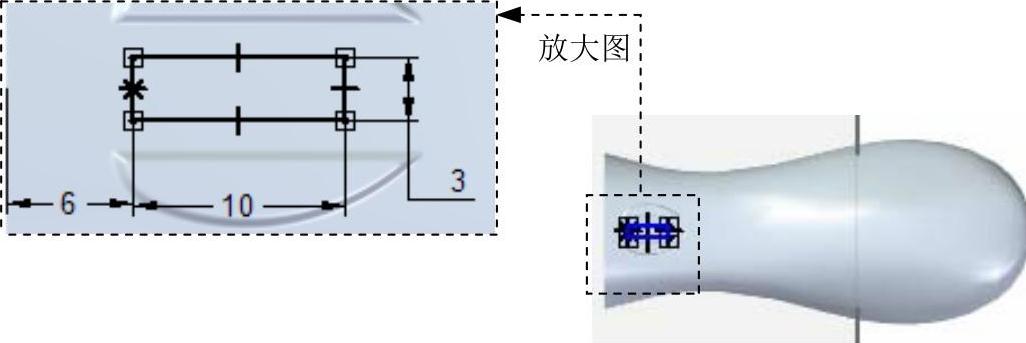

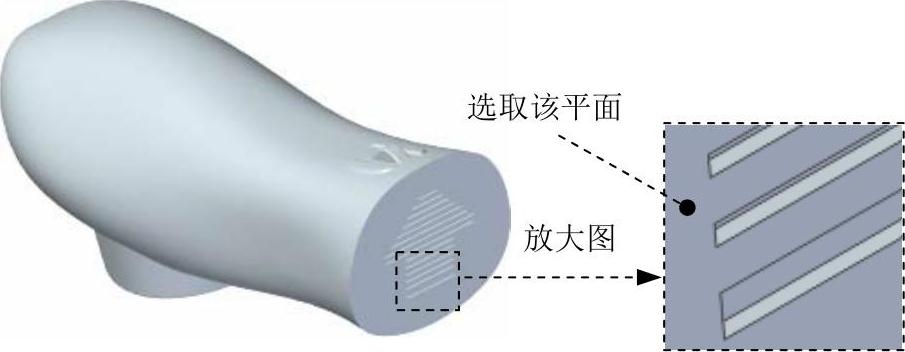

Step52.创建图15.2.79所示的阵列1。在区域中单击按钮；在路径查找器中选择“拉伸2”特征，单击按钮完成特征的选取；选取图15.2.79所示的模型表面作为阵列草图平面，单击区域中的按钮，绘制图15.2.80所示的矩形阵列轮廊；在“阵列”命令条的下拉列表中选择选项，在“阵列”命令条的文本框中输入阵列个数为1，在“阵列”命令条的文本框中输入阵列个数为14，输入间距值为1.5，然后左击确定；单击按钮，退出草绘环境；在“阵列”命令条中单击按钮，完成阵列1的创建。

图15.2.79 阵列1

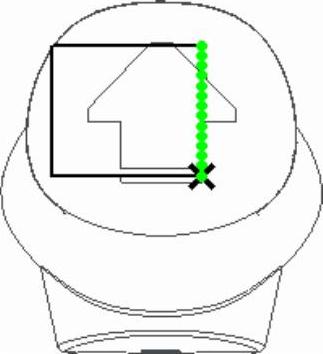

图15.2.80 矩形阵列轮廓

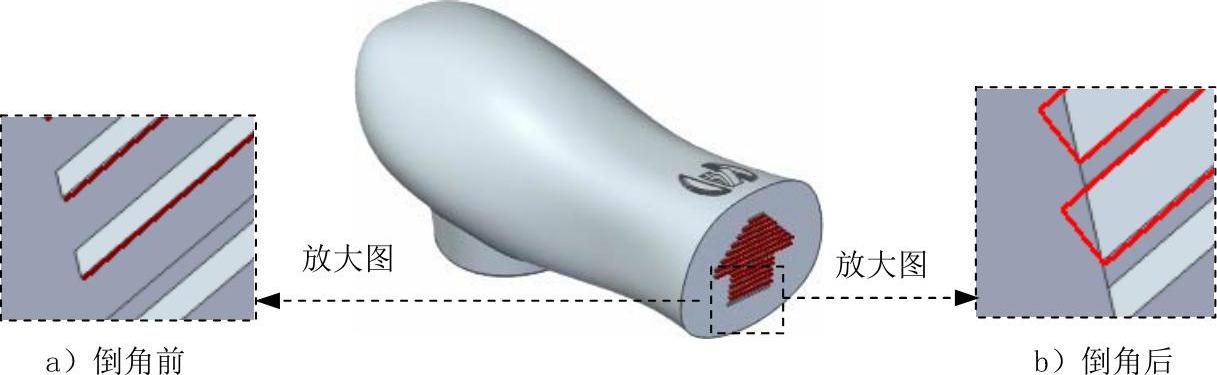

Step53.创建图15.2.81b所示的倒斜角特征1。在区域中单击按钮，选择命令；单击按钮，系统弹出“倒斜角选项”对话框；选取倒斜角边类型为选项，单击按钮；选取图15.2.81a所示的边线为要倒角的对象，在“倒斜角”命令条的文本框中输入1，单击“倒斜角”命令条区域后的按钮，单击按钮，完成倒斜角特征1的创建。

图15.2.81 倒斜角特征1

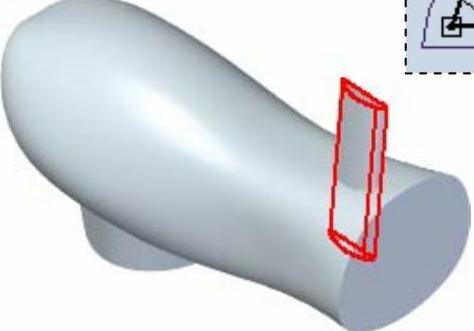

Step54.创建图15.2.82所示的拉伸曲面8。在功能选项卡区域中单击按钮；选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图15.2.83所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入50，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面8的创建。

图15.2.82 拉伸曲面8

图15.2.83 截面草图

Step55.创建图15.2.84所示的拉伸曲面9。在功能选项卡区域中单击按钮；选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图15.2.85所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入30，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面9的创建。

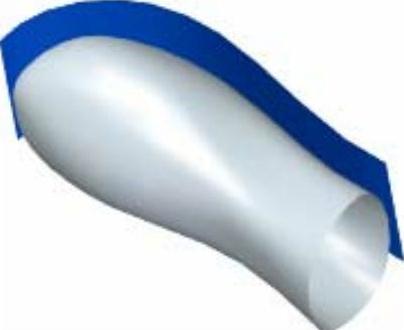

图15.2.84 拉伸曲面9

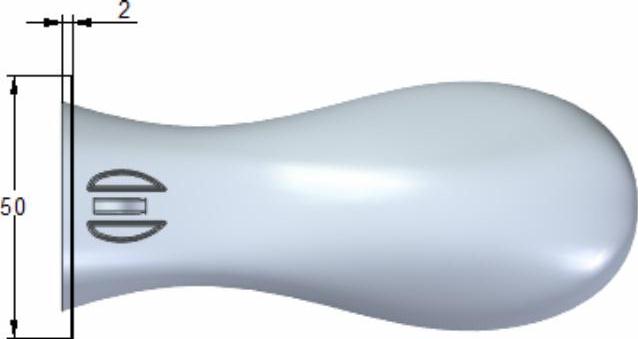

图15.2.85 截面草图

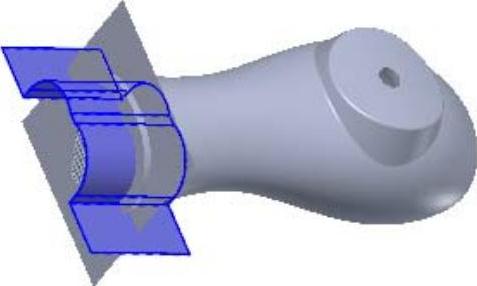

Step56.创建图15.2.86所示的曲面修剪7。在区域中单击按钮；在绘图区域选取拉伸曲面9为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面8为修剪工具，单击按钮；将特征修剪方向箭头调整至图15.2.87所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪7的创建。

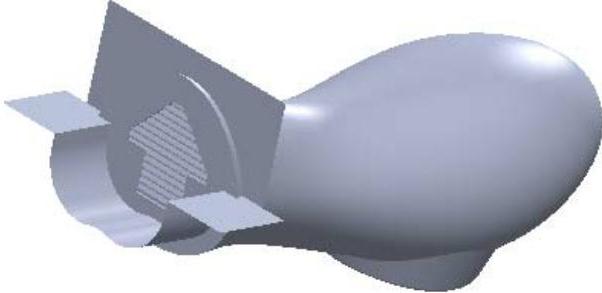

图15.2.86 曲面修剪7

图15.2.87 修剪方向

Step57.保存模型文件。选择下拉菜单命令，将模型命名为first，然后关闭模型。
