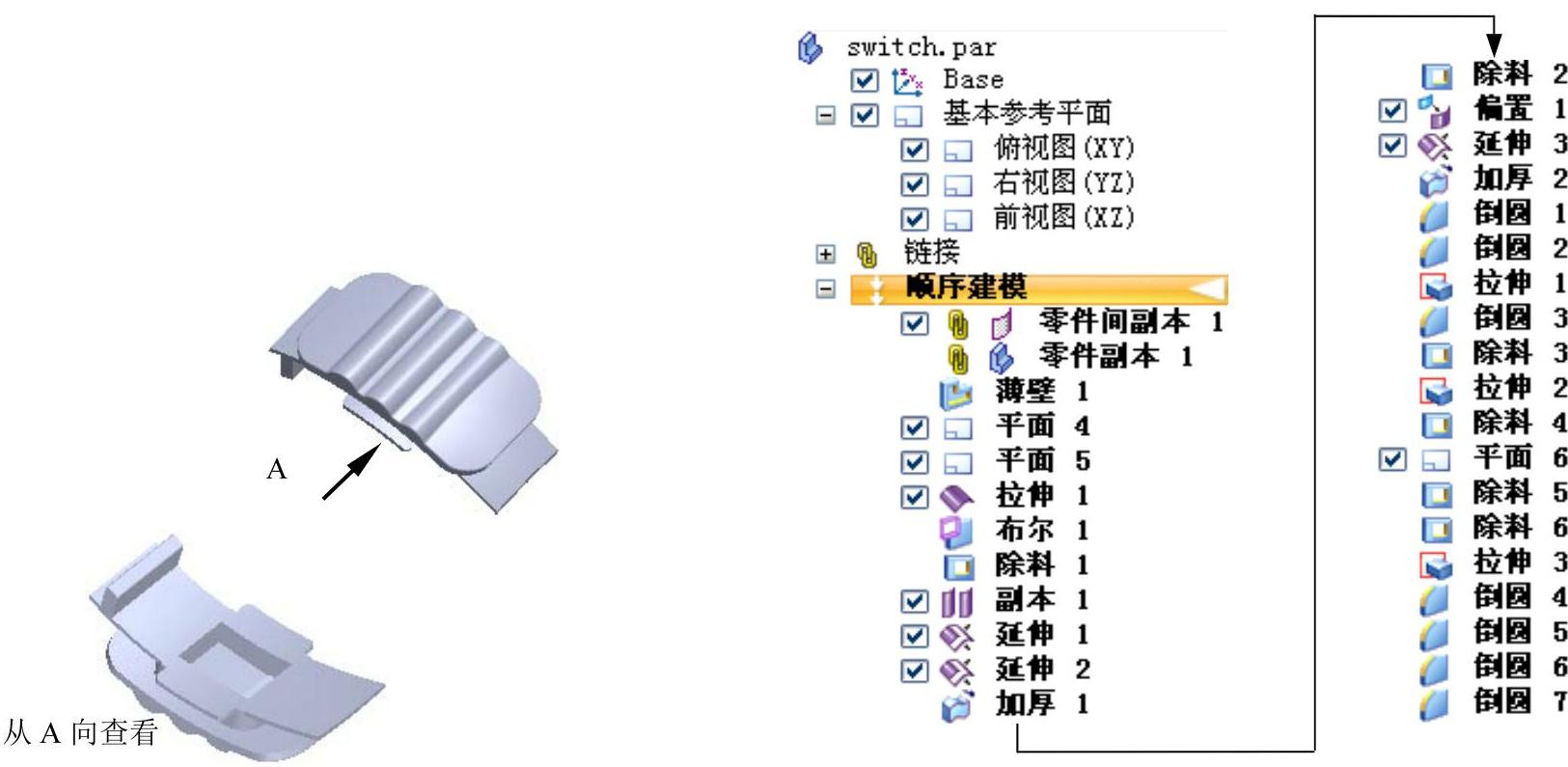

下面讲解开关的创建过程。零件模型及路径查找器如图14.13.1所示。

图14.13.1 零件模型及路径查找器

Step1.在装配体中建立遥控器开关switch。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为switch，在下拉列表中选择单选项，单击按钮。

（3）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择“fifth”零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中、与单选项，单击按钮。单击按钮。

（4）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

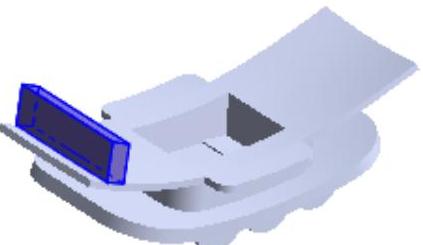

Step3.创建图14.13.2b所示的薄壁特征1。在区域中单击按钮；在“薄壁”命令条的文本框中输入薄壁厚度值为2，然后右击；在系统提示下，选择图14.13.2所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

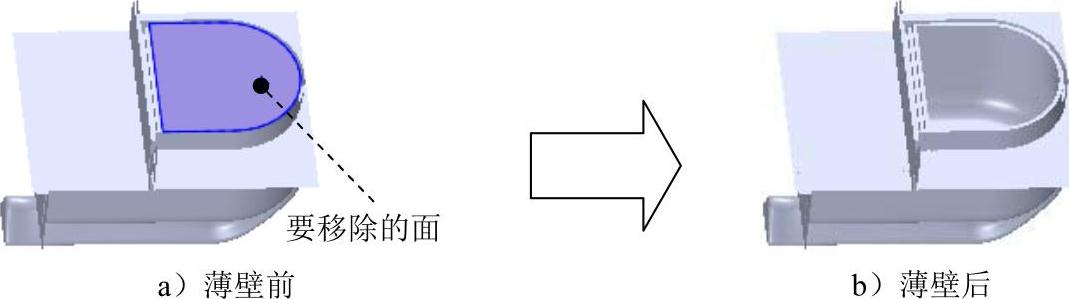

图14.13.2 薄壁特征1

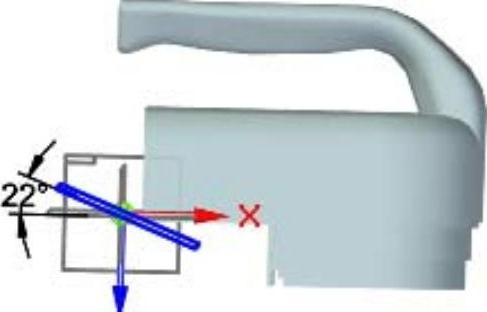

Step4.创建图14.13.3所示的平面4。在区域中单击按钮，选择命令；选取俯视图（XY）平面与右视图（YZ）平面作为参考平面，然后再选取俯视图（XY）平面为旋转的基准面；在“基准面”命令条后的下拉列表中输入角度值为22。旋转方向可参考图14.13.3。单击左键确定，完成平面4的创建。

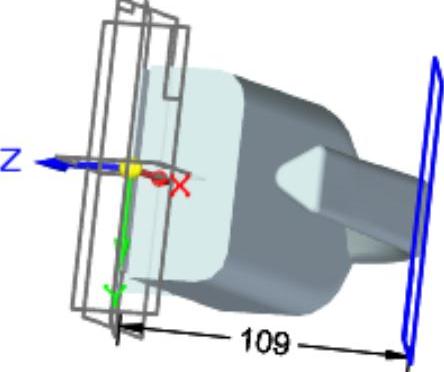

Step5.创建图14.13.4所示的平面5。在区域中单击按钮，选择命令，选择平面4作为参考平面，在“基准面”命令条后的下拉列表中输入偏距值为109，偏移方向如图14.13.4所示。单击左键确定，完成平面5的创建。

图14.13.3 平面4

图14.13.4 平面5

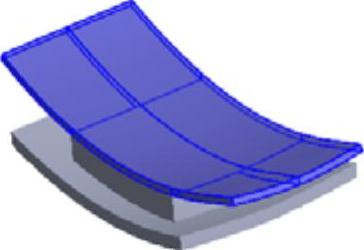

Step6.创建图14.13.5所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取平面5作为草图平面，绘制图14.13.6所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入16，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

图14.13.5 拉伸曲面1

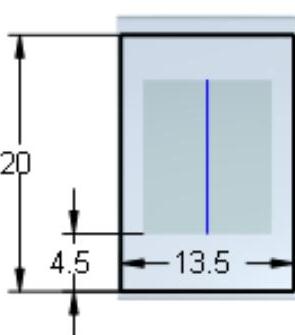

图14.13.6 截面草图

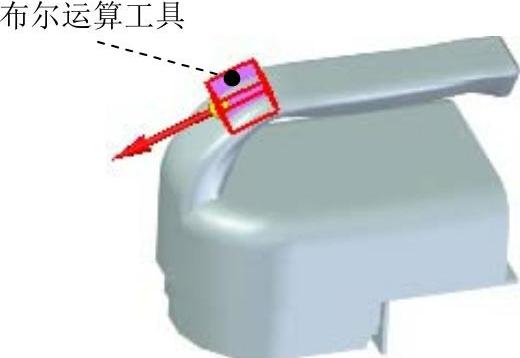

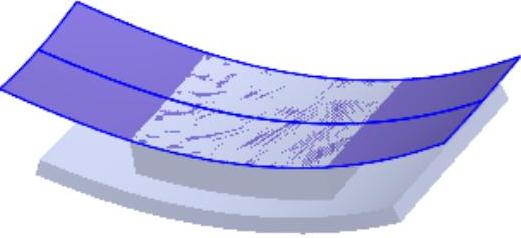

Step7.创建图14.13.7所示的布尔1。在功能选项卡区域中单击后的，选择命令；在“布尔”命令条中单击“布尔—减去”按钮；选取拉伸曲面1作为布尔运算的工具，减去方向如图14.13.8中箭头所示；单击按钮，完成布尔1的创建。

图14.13.7 布尔1

图14.13.8 定义布尔运算工具及方向

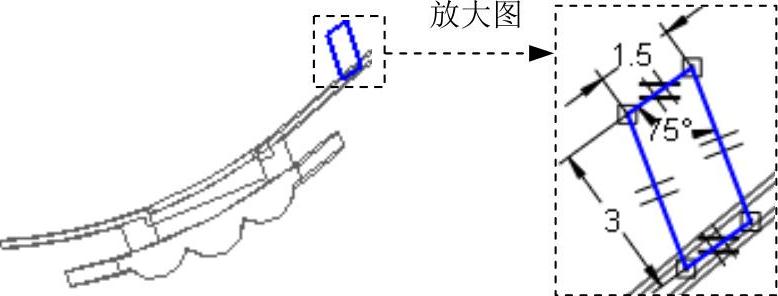

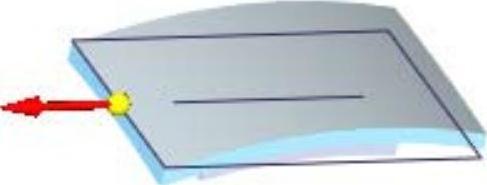

Step8.创建图14.13.9所示的除料特征1。在区域中单击按钮，选取平面5作为草图平面，进入草绘环境，绘制图14.13.10所示的截面草图，绘制完成后，单击按钮；定义需要除料的一侧，在“除料”命令条中单击“侧步骤”按钮，调整除料的一侧如图14.13.11箭头方向所示，单击鼠标左键；单击“除料”命令条中的“全部穿透”按钮，调整除料方向为双向除料，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征1的创建。

图14.13.9 除料特征1

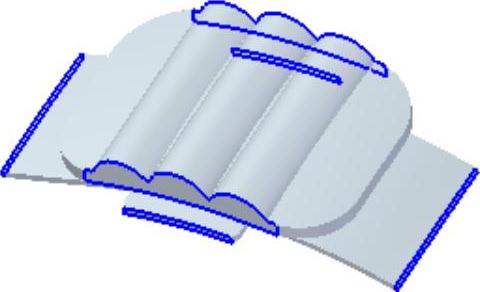

图14.13.10 截面草图

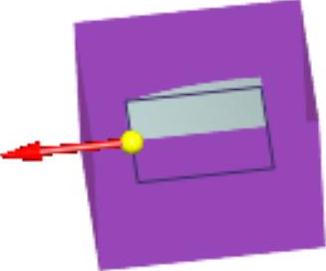

图14.13.11 定义除料的一侧

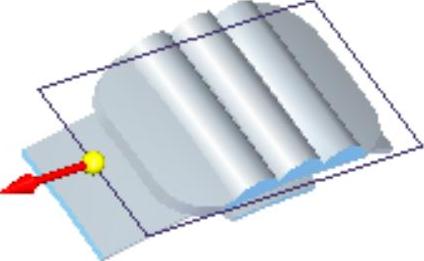

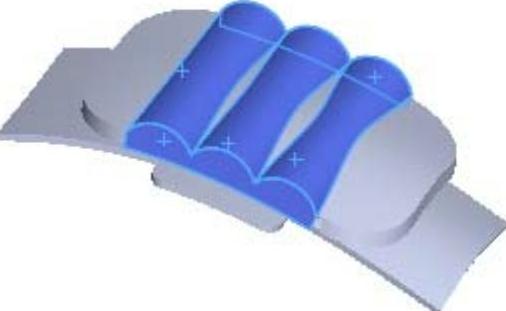

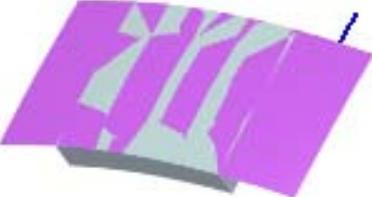

Step9.创建图14.13.12所示的复制曲面。选择区域中的命令，选择图14.13.13所示的面为要复制的面，然后右击；单击按钮，完成复制曲面的创建。单击按钮。

图14.13.12 复制曲面

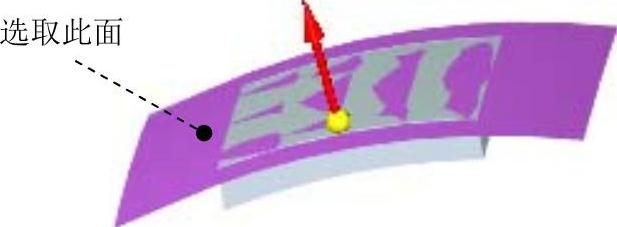

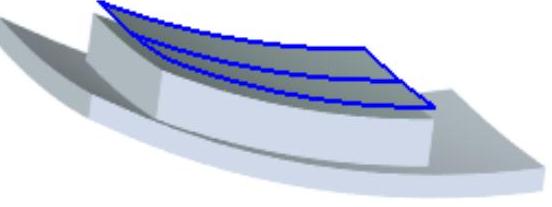

图14.13.13 选取要复制的面

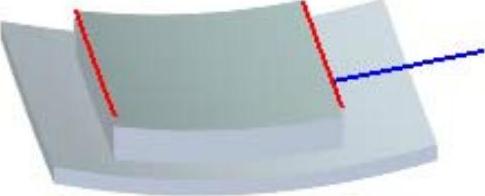

Step10.创建图14.13.14所示的延伸曲面1。在区域中单击按钮，选取图14.13.15所示的延伸边线，单击按钮；在命令条文本框中输入5，延伸方向如图14.13.16所示，然后在空白处单击；单击按钮，单击按钮，完成延伸1的创建。

图14.13.14 延伸曲面1

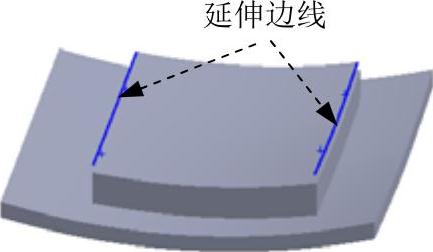

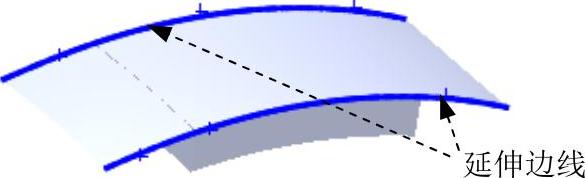

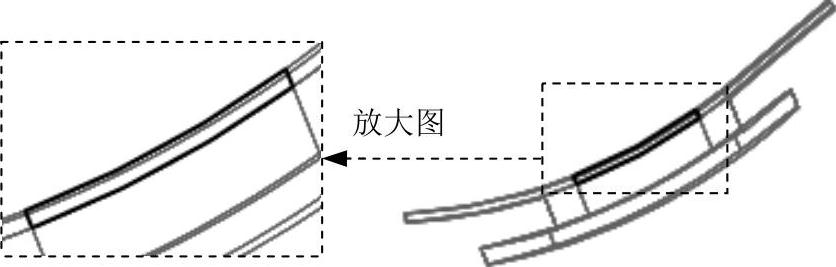

图14.13.15 定义延伸边线

图14.13.16 延伸方向

Step11.创建图14.13.17所示的延伸曲面2。在区域中单击按钮，选取图14.13.18所示的延伸边线，单击按钮；在命令条文本框中输入2，延伸方向如图14.13.19所示，然后在空白处单击；单击按钮，单击按钮，完成延伸2的创建。

图14.13.17 延伸曲面2

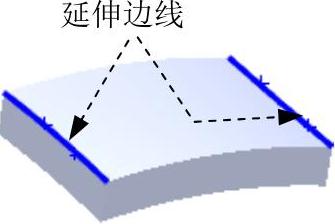

图14.13.18 定义延伸边线

图14.13.19 延伸方向

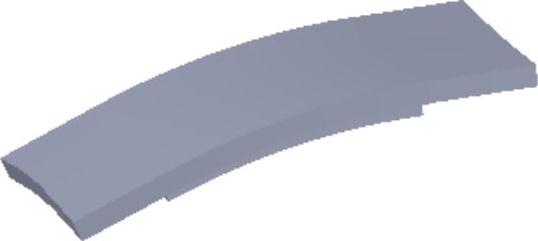

Step12.创建图14.13.20所示的加厚曲面1。选择区域中的命令；选择图14.13.21所示的曲面为加厚曲面，在“加厚”命令条的文本框中输入值1，在图14.13.21所示箭头所指的方向单击鼠标左键；单击按钮，单击按钮，完成加厚曲面1的创建。

图14.13.20 加厚曲面1

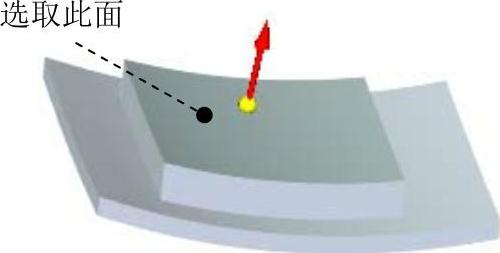

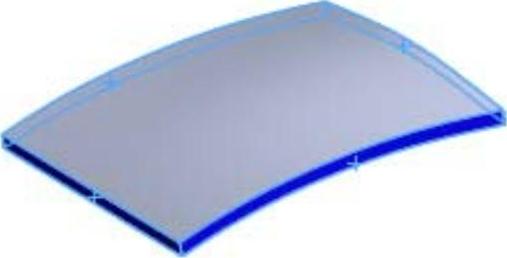

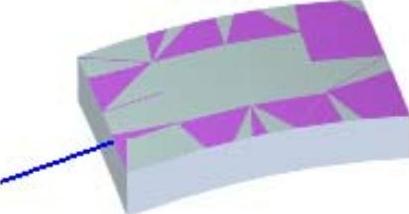

图14.13.21 定义加厚曲面及方向

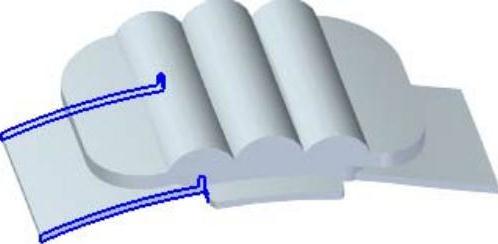

Step13.创建图14.13.22所示的除料特征2。在区域中单击按钮，选取平面5作为草图平面，进入草绘环境，绘制图14.13.23所示的截面草图，绘制完成后，单击按钮；在命令条中单击“侧步骤”按钮，调整除料的一侧如图14.13.24箭头方向所示，单击鼠标左键；单击该命令条中的“全部穿透”按钮，调整除料方向为双向除料，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征2的创建。

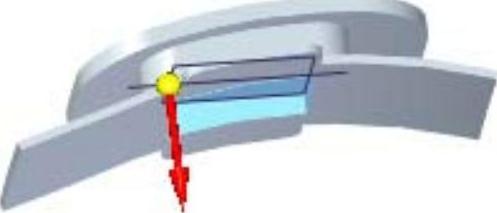

图14.13.22 除料特征2

图14.13.23 截面草图

图14.13.24 定义除料的一侧

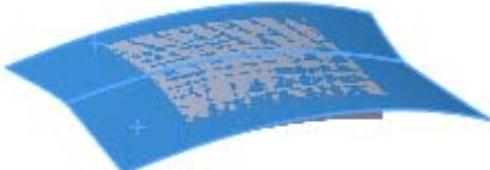

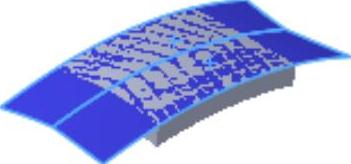

Step14.创建图14.13.25所示的偏移曲面。选择区域中的命令，系统弹出“偏移”命令条；选取图14.13.26所示的曲面为偏移曲面，然后右击；在“偏移”命令条中的文本框中输入0.5，并按Enter键；在图14.13.26所示的偏移方向单击鼠标左键；单击按钮，完成偏移曲面的创建。单击按钮。

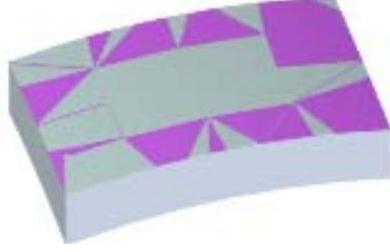

图14.13.25 偏移曲面

图14.13.26 定义偏移曲面及方向

Step15.创建图14.13.27所示的延伸曲面3。在区域中单击按钮，选取图14.13.28所示的延伸边线，单击按钮；在命令条的文本框中输入8，延伸方向如图14.13.29所示，然后在空白处单击；单击按钮，单击按钮，完成延伸3的创建。

图14.13.27 延伸曲面3

图14.13.28 定义延伸边线(www.daowen.com)

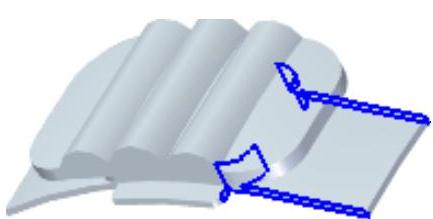

图14.13.29 延伸方向

Step16.创建图14.13.30所示的加厚曲面2。选择区域中的命令；选择图14.13.31所示的曲面为加厚曲面，在“加厚”命令条的文本框中输入值0.5，在图14.13.31所示箭头所指的方向单击鼠标左键；单击按钮，单击按钮。

图14.13.30 加厚曲面2

图14.13.31 定义加厚曲面及方向

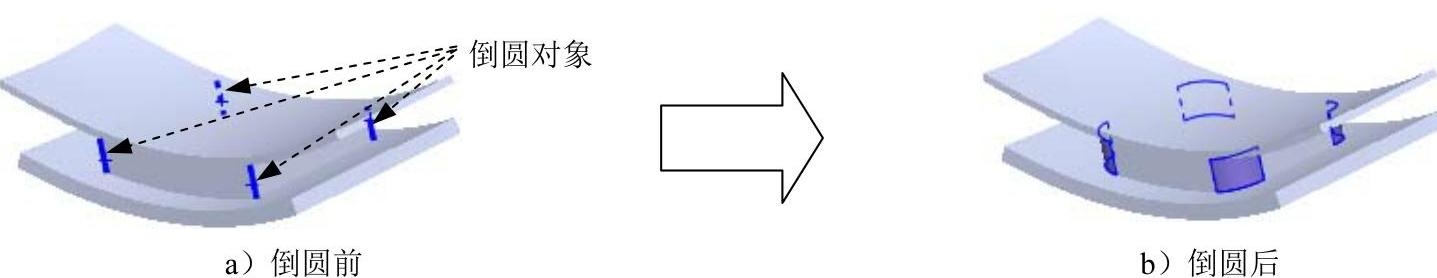

Step17.创建图14.13.32b所示的倒圆特征1。选取图14.13.32a所示的四条边线为倒圆对象，倒圆半径值为2。

图14.13.32 倒圆特征1

Step18.创建图14.13.33b所示的倒圆特征2。选取图14.13.33a所示的四条边线为倒圆对象，倒圆半径值为4。

图14.13.33 倒圆特征2

Step19.创建图14.13.34所示的拉伸特征1。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.13.35所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入14，并按Enter键，单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

图14.13.34 拉伸特征1

图14.13.35 截面草图

Step20.创建图14.13.36b所示的倒圆特征3。选取图14.13.36a所示的四条边线为倒圆对象，倒圆半径值为1。

图14.13.36 倒圆特征3

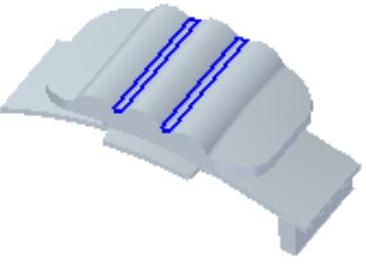

Step21.创建图14.13.37所示的除料特征3。在区域中单击按钮，选取平面5作为草图平面，进入草绘环境，绘制图14.13.38所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“全部穿透”按钮，调整除料方向如图14.13.39所示箭头指向，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征3的创建。

图14.13.37 除料特征3

图14.13.38 截面草图

图14.13.39 除料方向

Step22.创建图14.13.40所示的拉伸特征2。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.13.41所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入14，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图14.13.40 拉伸特征2

图14.13.41 截面草图

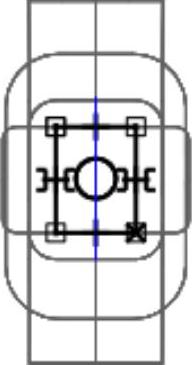

Step23.创建图14.13.42所示的除料特征4。在区域中单击按钮，选取平面5作为草图平面，进入草绘环境，绘制图14.13.43所示的截面草图，绘制完成后，单击按钮；在“除料”命令条中单击“侧步骤”按钮，调整除料的一侧如图14.13.44箭头方向所示,单击鼠标左键；单击“除料”命令条中的“全部穿透”按钮，调整除料方向为双向除料，在图形区空白区域单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征4的创建。

图14.13.42 除料特征4

图14.13.43 截面草图

图14.13.44 定义需要除料的一侧

Step24.创建图14.13.45所示的平面6。在区域中单击按钮，选择选项；选取平面5作为参考实体，在下拉列表中输入偏移距离值为10，偏移方向可参考图14.13.46；在绘图区域单击完成平面6的创建。

Step25.创建图14.13.47所示的除料特征5。在区域中单击按钮，选取平面6作为草图平面，进入草绘环境，绘制图14.13.47所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入8.8，并按Enter键。在需要除料的一侧单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征5的创建。

图14.13.45 平面6

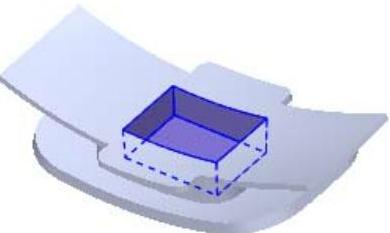

图14.13.46 除料特征5

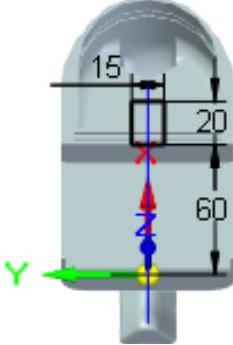

图14.13.47 截面草图

Step26.创建图14.13.48所示的除料特征6。在区域中单击按钮，选取平面6作为草图平面，进入草绘环境，绘制图14.13.49所示的截面草图，绘制完成后，单击按钮；单击“除料”命令条中的“有限范围”按钮，在下拉列表中输入10，并按Enter键；在需要除料的一侧单击；单击“除料”命令条中的按钮，单击按钮，完成除料特征6的创建。

图14.13.48 除料特征6

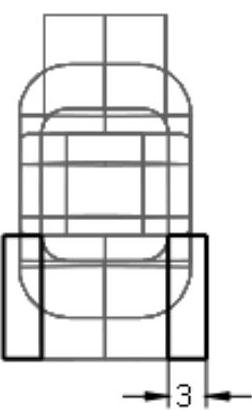

图14.13.49 截面草图

Step27.创建图14.13.50所示的拉伸特征3。在区域中单击按钮。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图14.13.51所示的截面草图，绘制完成后，单击按钮；在“拉伸”命令条中单击按钮，单击“拉伸”命令条中的“对称延伸”按钮，在下拉列表中输入10，并按Enter键，在图形区空白区域单击；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

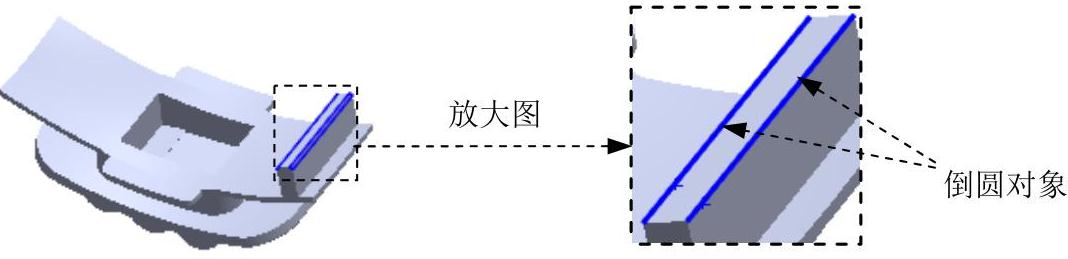

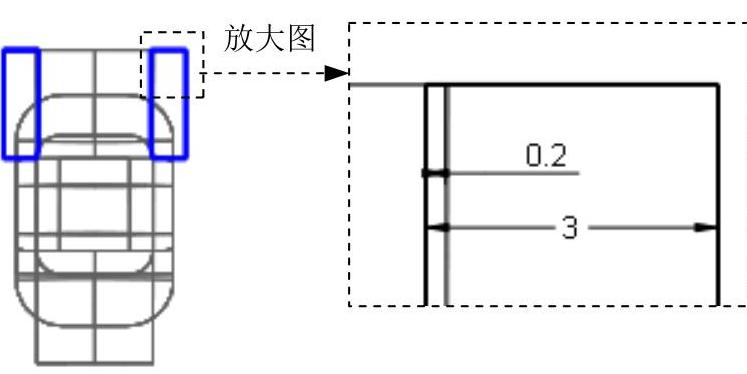

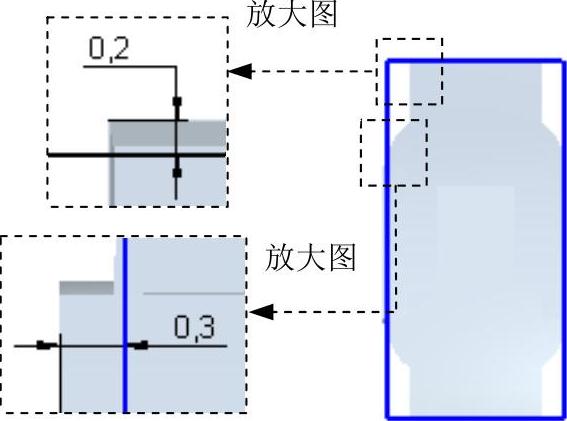

Step28.创建倒圆4。选取图14.13.52所示的六条边线为倒圆对象，圆角半径值为0.2。

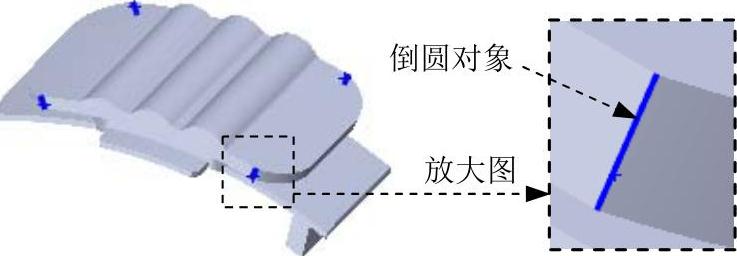

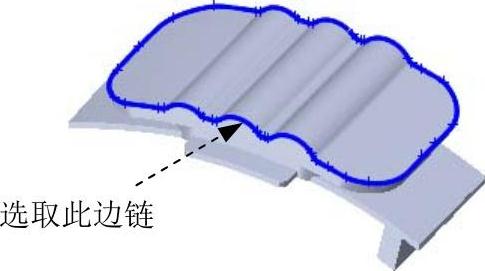

Step29.创建倒圆5。选取图14.13.53所示的边链为倒圆对象，圆角半径值为0.5。

Step30.创建倒圆6。选取图14.13.54所示的边链为倒圆对象，圆角半径值为2。

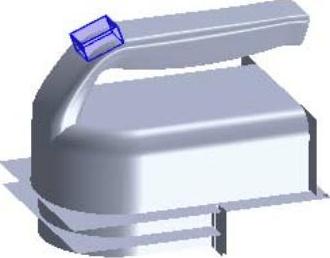

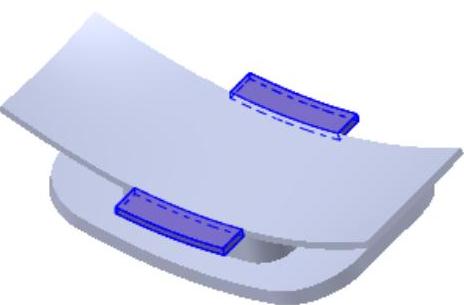

图14.13.50 拉伸特征3

图14.13.51 截面草图

图14.13.52 倒圆4

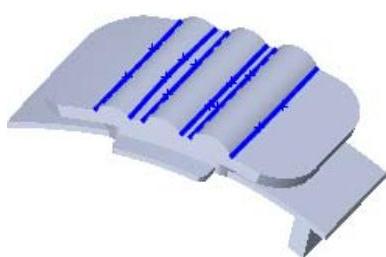

图14.31.53 倒圆5

图14.13.54 倒圆6

Step31.创建倒圆7。选取图14.13.55所示的边链为倒圆对象，圆角半径值为0.2。

Step32.创建圆角8。选取图14.13.56所示的两条边线为圆角对象，圆角半径值为0.2。

图14.13.55 倒圆7

图14.13.56 倒圆8

Step33.保存并关闭模型文件，然后将控件隐藏保存装配模型。
