下面讲解五级控件的创建过程。该模型被用作左侧外壳、右侧外壳和开关控件的原始模型。零件模型及路径查找器如图14.6.1所示。

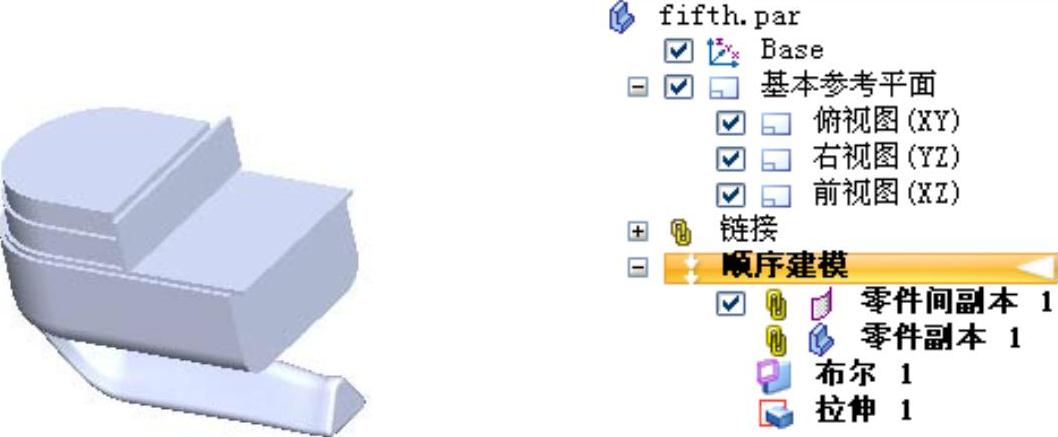

图14.6.1 零件模型及路径查找器

Step1.在装配体中建立五级主控件fifth。

（1）单击区域中的“原位创建零件”按钮，系统弹出“原位新建零件”对话框。

（2）在“原位新建零件”对话框的下拉列表中选择选项，在下拉列表中输入零件的名称为fifth，在下拉列表中选择单选项，单击按钮。

（3）单击功能选项卡区域中后的小三角，选择命令，系统弹出“零件间复制”命令条；在绘图区域选取fourth零件为参考零件，在选择下拉列表中选择选项，在绘图区域选取fourth中的缝合曲面1。单击按钮，单击按钮，单击按钮，完成“零件间复制”的操作。

说明：若绘图区域没有显示出缝合曲面1，可先退出“零件间复制”命令，然后在路径查找器中选中右击，在系统弹出的快捷菜单中选择命令，然后将“曲面”选中即可。

（4）单击区域中的按钮，系统弹出“零件副本”命令条，以及“选择零件副本”对话框。在“选择零件副本”对话框中选择“fourth”零件，然后单击按钮。系统弹出“零件副本参数”对话框，在该对话框中选中复选框、复选框与单选项，单击按钮。单击按钮，

（5）单击按钮。

Step2.选择下拉菜单命令。在路径查找器中选中后右击，选择命令。

Step3.创建图14.6.2所示的布尔1。

（1）选择命令。在功能选项卡区域中单击后的，选择命令。

（2）定义布尔类型。在“布尔”命令条中单击“布尔—减去”按钮。

（3）定义布尔运算的工具及方向。在绘图区域选取图14.6.3所示面为布尔运算得工具，减去方向如图14.6.3中箭头所示。(www.daowen.com)

（4）单击按钮，完成布尔1的创建。

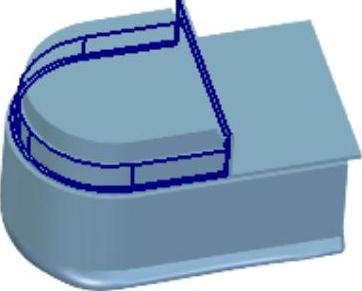

图14.6.2 布尔1

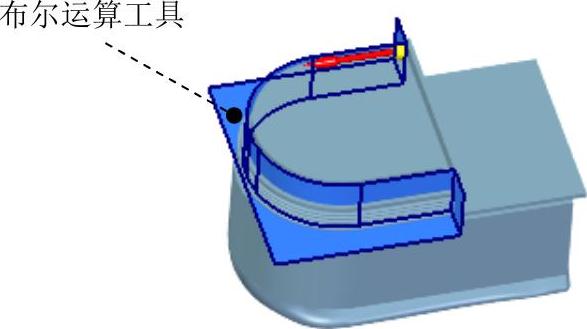

图14.6.3 定义布尔运算工具及方向

Step4.创建图14.6.4所示的拉伸特征1。在区域中单击按钮，选取图14.6.5所示的模型表面作为草图平面；绘制图14.6.6所示的截面草图，绘制完成后，单击按钮；确认与按钮未被按下，单击“拉伸”命令条中的“起始/终止范围”按钮，选取图14.6.5所示的草图平面作为拉伸起始面，选取图14.6.6所示的面1作为拉伸终止面；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

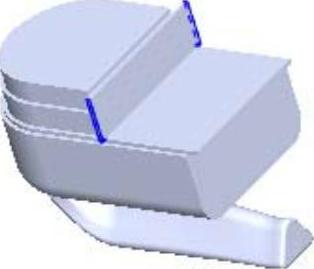

图14.6.4 拉伸特征1

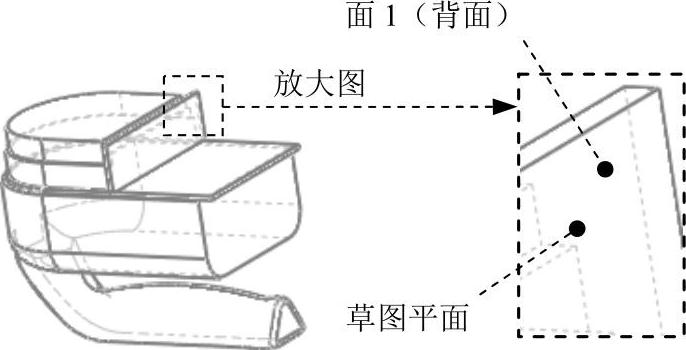

图14.6.5 草图平面

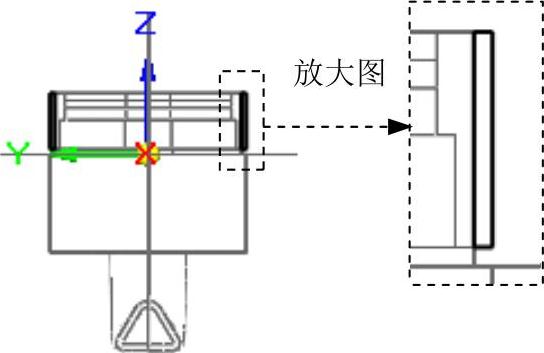

图14.6.6 截面草图

Step5.保存文件并关闭模型。
