如何创建二级控件:步骤详解

下面讲解二级控件的创建过程。该模型被用作三级控件和箱体的原始模型。零件模型及路径查找器如图14.3.1所示。

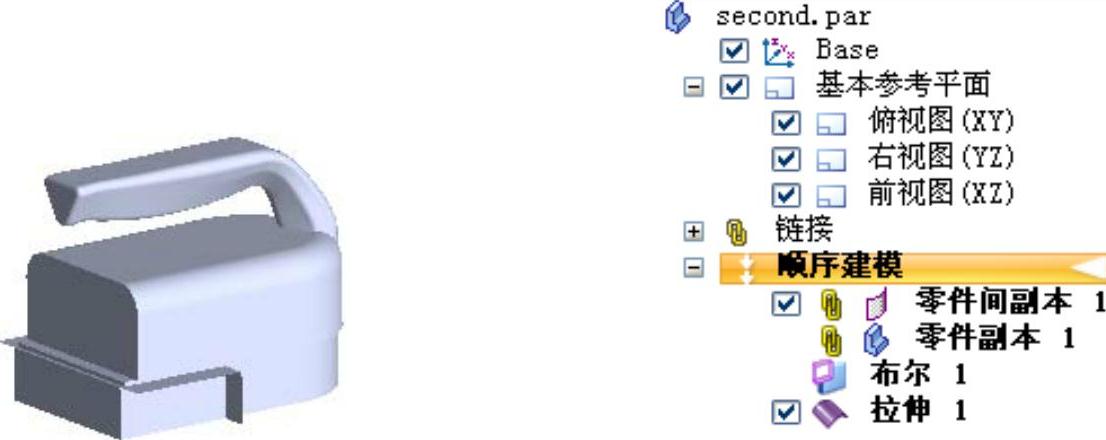

图14.3.1 零件模型及路径查找器

Step1.新建一个装配文件。选择下拉菜单978-7-111-40418-7-Chapter14-180.jpg978-7-111-40418-7-Chapter14-181.jpg978-7-111-40418-7-Chapter14-182.jpg978-7-111-40418-7-Chapter14-183.jpg978-7-111-40418-7-Chapter14-184.jpg命令,系统进入装配体模板。

Step2.添加一级控件零件模型。

(1)引入零件。单击路径查找器中的“零件库”按钮978-7-111-40418-7-Chapter14-185.jpg。在“零件库”对话框区域的下拉列表中设定装配的工作路径为D:\sest4.7\work\ch14,在“零件库”对话框中选中first零件,按住鼠标左键将其拖动至绘图区域。

(2)放置零件。在图形区合适的位置处松开鼠标左键,即可把零件放置到当前位置,如图14.3.2所示。

(3)保存装配模型。选择下拉菜单978-7-111-40418-7-Chapter14-186.jpg978-7-111-40418-7-Chapter14-187.jpg978-7-111-40418-7-Chapter14-188.jpg命令,将文件命令为TRIM_PELUCOHI。


图14.3.2 添加一级控件模型

Step3.在装配体中建立二级主控件second。

(1)单击978-7-111-40418-7-Chapter14-190.jpg区域中的“原位创建零件”按钮978-7-111-40418-7-Chapter14-191.jpg,系统弹出“原位新建零件”对话框。

(2)在“原位新建零件”对话框的978-7-111-40418-7-Chapter14-192.jpg下拉列表中选择978-7-111-40418-7-Chapter14-193.jpg选项,在978-7-111-40418-7-Chapter14-194.jpg下拉列表中输入零件的名称为second,在978-7-111-40418-7-Chapter14-195.jpg下拉列表中选择978-7-111-40418-7-Chapter14-196.jpg单选项,单击978-7-111-40418-7-Chapter14-197.jpg按钮。

(3)单击978-7-111-40418-7-Chapter14-198.jpg功能选项卡978-7-111-40418-7-Chapter14-199.jpg区域中978-7-111-40418-7-Chapter14-200.jpg后的小三角,选择978-7-111-40418-7-Chapter14-201.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取first零件为参考零件,在选择下拉列表中选择978-7-111-40418-7-Chapter14-202.jpg选项,在绘图区域选取first中的拉伸曲面2。单击978-7-111-40418-7-Chapter14-203.jpg按钮,单击978-7-111-40418-7-Chapter14-204.jpg按钮,单击按钮,完成“零件间复制1”的操作。

注:若绘图区域没有显示出拉伸曲面2,可先退出“零件间复制”命令,然后在路径查找器中选中978-7-111-40418-7-Chapter14-205.jpg右击,在系统弹出的快捷菜单中选择978-7-111-40418-7-Chapter14-206.jpg命令,然后将“曲面”选中即可。(www.daowen.com)

(4)单击978-7-111-40418-7-Chapter14-207.jpg区域中的978-7-111-40418-7-Chapter14-208.jpg按钮,系统弹出“零件副本”命令条,以及“选择零件副本”对话框。在“选择零件副本”对话框中选择first零件,然后单击978-7-111-40418-7-Chapter14-209.jpg按钮。系统弹出“零件副本参数”对话框,在该对话框中选中978-7-111-40418-7-Chapter14-210.jpg复选框978-7-111-40418-7-Chapter14-211.jpg复选框与978-7-111-40418-7-Chapter14-212.jpg单选项,单击978-7-111-40418-7-Chapter14-213.jpg按钮。单击978-7-111-40418-7-Chapter14-214.jpg按钮。

(5)单击978-7-111-40418-7-Chapter14-215.jpg按钮。

Step4.选择下拉菜单978-7-111-40418-7-Chapter14-216.jpg978-7-111-40418-7-Chapter14-217.jpg978-7-111-40418-7-Chapter14-218.jpg命令。在路径查找器中选中978-7-111-40418-7-Chapter14-219.jpg后右击,选择978-7-111-40418-7-Chapter14-220.jpg命令。

Step5.创建图14.3.3所示的布尔1。在978-7-111-40418-7-Chapter14-221.jpg功能选项卡978-7-111-40418-7-Chapter14-222.jpg区域中单击978-7-111-40418-7-Chapter14-223.jpg后的978-7-111-40418-7-Chapter14-224.jpg,选择978-7-111-40418-7-Chapter14-225.jpg命令;在“布尔”命令条中单击“布尔—减去”按钮978-7-111-40418-7-Chapter14-226.jpg;选取拉伸曲面2作为布尔运算工具,减去方向如图14.3.4中箭头所示;单击978-7-111-40418-7-Chapter14-227.jpg按钮,完成布尔1的创建。

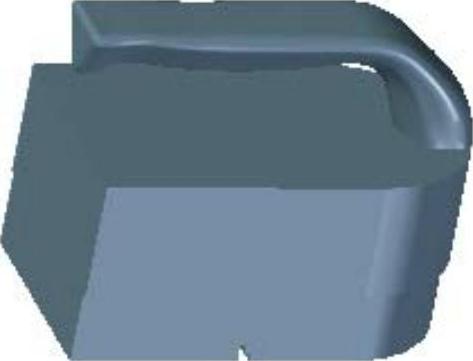

图14.3.3 布尔1

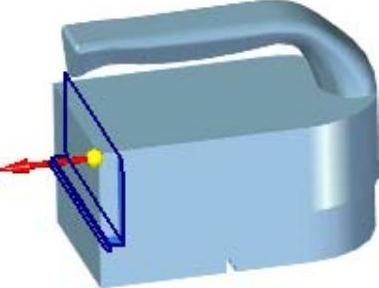

图14.3.4 定义布尔运算工具及方向

Step6.创建图14.3.5所示的拉伸曲面1。在978-7-111-40418-7-Chapter14-230.jpg功能选项卡978-7-111-40418-7-Chapter14-231.jpg区域中单击978-7-111-40418-7-Chapter14-232.jpg按钮;选取前视图(XZ)平面作为草图平面,绘制图14.3.6所示的截面草图,绘制完成后,单击978-7-111-40418-7-Chapter14-233.jpg按钮;在“拉伸”命令条中单击978-7-111-40418-7-Chapter14-234.jpg按钮,选择该命令条中的“对称延伸”按钮978-7-111-40418-7-Chapter14-235.jpg,在978-7-111-40418-7-Chapter14-236.jpg下拉列表中输入100,并按Enter键;单击“拉伸”命令条中的978-7-111-40418-7-Chapter14-237.jpg按钮,单击978-7-111-40418-7-Chapter14-238.jpg按钮,完成拉伸曲面1的创建。

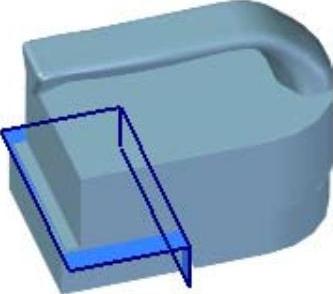

图14.3.5 拉伸曲面1

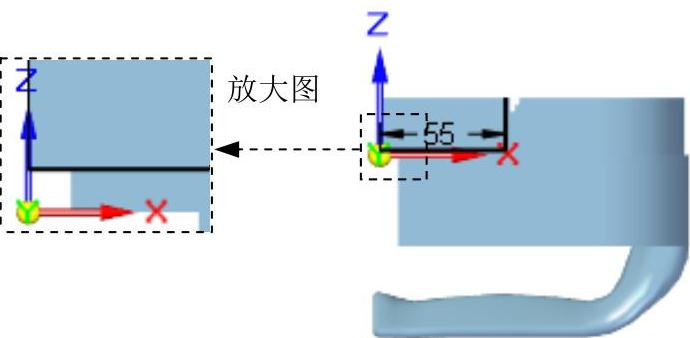

图14.3.6 截面草图

Step7.保存并关闭此模型。
