鼠标中键模型如图13.7.1所示。

Step1.在装配体中建立鼠标中键trolley。

(1)单击978-7-111-40418-7-Chapter13-951.jpg区域中的“原位创建零件”按钮978-7-111-40418-7-Chapter13-952.jpg,系统弹出“原位新建零件”对话框。

(2)在“原位新建零件”对话框978-7-111-40418-7-Chapter13-953.jpg区域的下拉列表中选择978-7-111-40418-7-Chapter13-954.jpg选项,在978-7-111-40418-7-Chapter13-955.jpg下拉列表中输入零件的名称为trolley,在978-7-111-40418-7-Chapter13-956.jpg下拉列表中选择978-7-111-40418-7-Chapter13-957.jpg单选项,单击978-7-111-40418-7-Chapter13-958.jpg按钮。

(3)单击978-7-111-40418-7-Chapter13-959.jpg功能选项卡978-7-111-40418-7-Chapter13-960.jpg区域中978-7-111-40418-7-Chapter13-961.jpg后的小三角,选择978-7-111-40418-7-Chapter13-962.jpg命令,系统弹出“零件间复制”命令条;在绘图区域选取down_cover零件为参考零件,在选择后的下拉列表中选择978-7-111-40418-7-Chapter13-963.jpg选项,在绘图区域选取图13.7.2所示的模型表面,单击978-7-111-40418-7-Chapter13-964.jpg按钮;单击978-7-111-40418-7-Chapter13-965.jpg按钮,单击978-7-111-40418-7-Chapter13-966.jpg按钮,完成“零件间复制1”的操作。

(4)单击978-7-111-40418-7-Chapter13-967.jpg按钮。

Step2.选择下拉菜单978-7-111-40418-7-Chapter13-968.jpg978-7-111-40418-7-Chapter13-969.jpg978-7-111-40418-7-Chapter13-970.jpg命令。在路径查找器中选中978-7-111-40418-7-Chapter13-971.jpg后右击,选择978-7-111-40418-7-Chapter13-972.jpg命令。

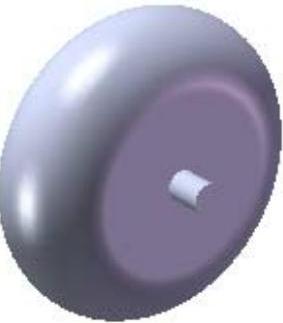

图13.7.1 鼠标中键

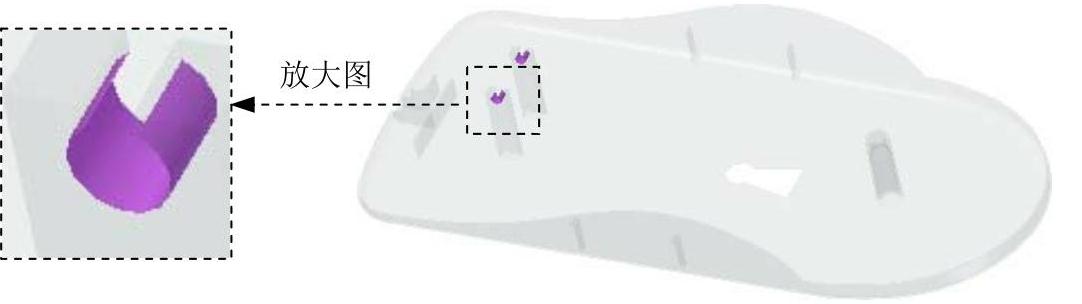

图13.7.2 零件间复制1

Step3.创建图13.7.3所示的平面4。在978-7-111-40418-7-Chapter13-975.jpg区域中单击978-7-111-40418-7-Chapter13-976.jpg按钮,选择978-7-111-40418-7-Chapter13-977.jpg选项。选取右视图(YZ)平面作为参考平面。在978-7-111-40418-7-Chapter13-978.jpg后的下拉列表中输入偏移距离值为23。偏移方向沿X轴负方向。在绘图区域单击完成平面4的创建。

Step4.创建图13.7.4所示的旋转特征1。在978-7-111-40418-7-Chapter13-979.jpg区域中单击978-7-111-40418-7-Chapter13-980.jpg按钮;选取平面4为草图平面,进入草绘环境,绘制图13.7.5所示的截面草图;单击978-7-111-40418-7-Chapter13-981.jpg区域中的978-7-111-40418-7-Chapter13-982.jpg按钮,选取图13.7.5所示的线为旋转轴,单击“关闭草图”按钮978-7-111-40418-7-Chapter13-983.jpg,退出草绘环境;在“旋转”命令条的978-7-111-40418-7-Chapter13-984.jpg文本框中输入360.0,在图形区空白区域单击;单击“旋转”命令条中的978-7-111-40418-7-Chapter13-985.jpg按钮,完成旋转特征1的创建。

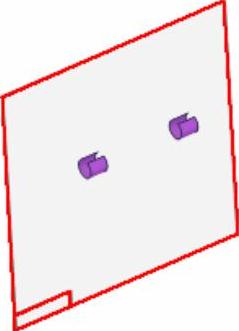

图13.7.3 平面4

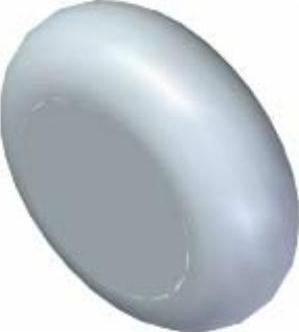

图13.7.4 旋转特征1


图13.7.5 截面草图

Step5.创建图13.7.6所示的拉伸特征1。在978-7-111-40418-7-Chapter13-989.jpg区域中单击978-7-111-40418-7-Chapter13-990.jpg按钮;选取前视图(XZ)平面作为草图平面,绘制图13.7.7所示的截面草图;在“拉伸”命令条中单击978-7-111-40418-7-Chapter13-991.jpg按钮,确认978-7-111-40418-7-Chapter13-992.jpg按钮被按下,在978-7-111-40418-7-Chapter13-993.jpg下拉列表中输入13,并按Enter键;单击“拉伸”命令条中的978-7-111-40418-7-Chapter13-994.jpg按钮,单击978-7-111-40418-7-Chapter13-995.jpg按钮,完成拉伸特征1的创建。

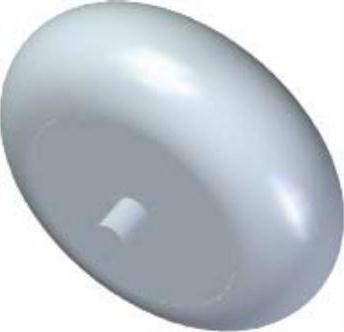

图13.7.6 拉伸特征1

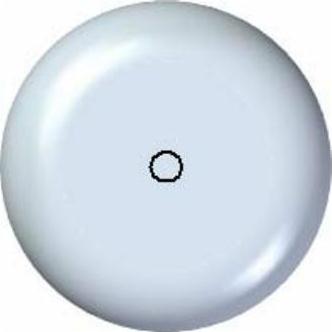

图13.7.7 截面草图

Step6.保存并关闭模型文件。

Step7.至此,鼠标设计完毕,隐藏first.SLDPRT和second.SLDPRT零件,其余为可见。可以看到已经装配在一起的鼠标整体。选择下拉菜单978-7-111-40418-7-Chapter13-998.jpg978-7-111-40418-7-Chapter13-999.jpg978-7-111-40418-7-Chapter13-1000.jpg命令。保存装配文件。
