热水壶整体设计实例

本实例主要讲述了热水壶的整体设计过程,其中主要运用了拉伸、蓝面、扫掠、修剪、布尔等命令。该模型是一个很典型的曲面设计实例,其中蓝面和缝合是曲面创建的核心,在应用了修剪、布尔、拉伸和倒圆进行细节设计之后,即可达到图11.1所示的效果。这种曲面设计的方法很值得读者学习。零件模型及路径查找器如图11.1所示。

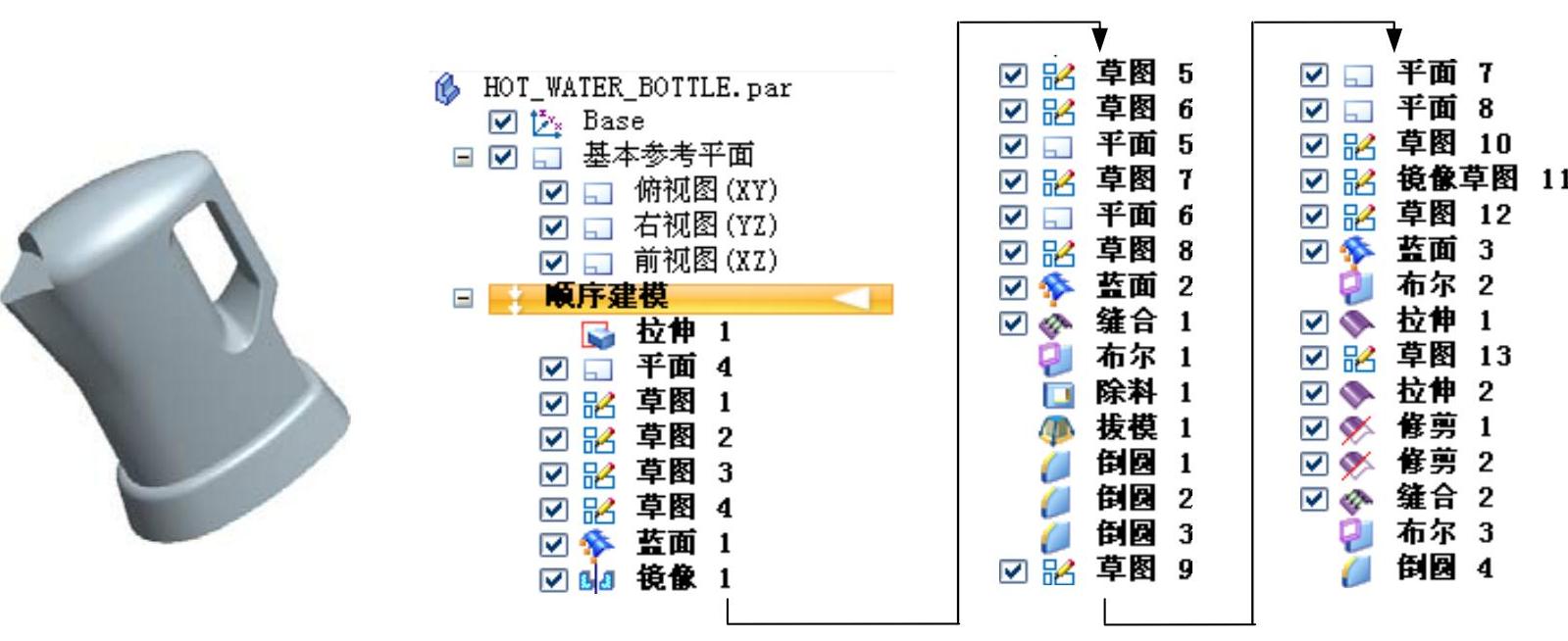

图11.1 零件模型及路径查找器

Step1.新建一个零件模型,进入建模环境

Step2.创建图11.2所示的拉伸特征1。

(1)选择命令。在978-7-111-40418-7-Chapter11-2.jpg区域中单击978-7-111-40418-7-Chapter11-3.jpg按钮

(2)定义特征的截面草图。选取俯视图(XY)平面作为草图平面,进入草绘环境。绘制图11.3所示的截面草图,单击978-7-111-40418-7-Chapter11-4.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-40418-7-Chapter11-5.jpg按钮,确认978-7-111-40418-7-Chapter11-6.jpg978-7-111-40418-7-Chapter11-7.jpg按钮未被按下,在978-7-111-40418-7-Chapter11-8.jpg下拉列表中输入40,并按Enter键,拉伸方向沿Z轴正方向。

(4)单击“拉伸”命令条中的978-7-111-40418-7-Chapter11-9.jpg按钮,单击978-7-111-40418-7-Chapter11-10.jpg按钮,完成拉伸特征1的创建。

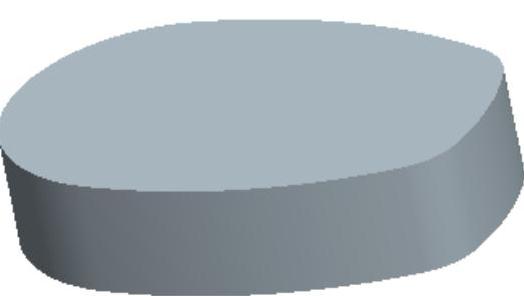

图11.2 拉伸特征1

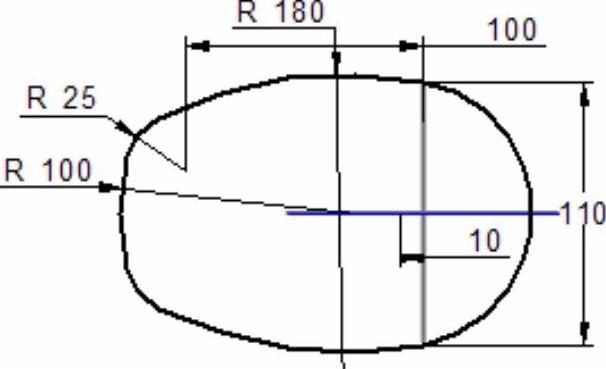

图11.3 截面草图

Step3.创建图11.4所示的平面4。在978-7-111-40418-7-Chapter11-13.jpg区域中单击978-7-111-40418-7-Chapter11-14.jpg按钮,选择978-7-111-40418-7-Chapter11-15.jpg选项,选取俯视图(XY)平面作为参考平面,在978-7-111-40418-7-Chapter11-16.jpg下拉列表中输入偏移距离值为230,偏移方向沿Z轴正方向,在绘图区域单击,完成平面4的创建。


图11.4 平面4

Step4.创建图11.5所示的草图1。在978-7-111-40418-7-Chapter11-18.jpg区域中单击978-7-111-40418-7-Chapter11-19.jpg按钮,选取图11.6所示的模型表面作为草图平面,进入草绘环境;绘制图11.5所示的草图1,单击978-7-111-40418-7-Chapter11-20.jpg按钮,退出草绘环境。

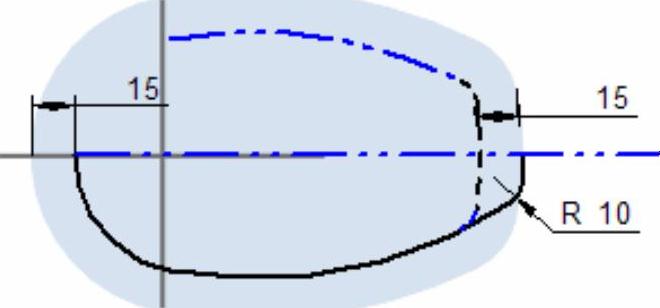

图11.5 草图1

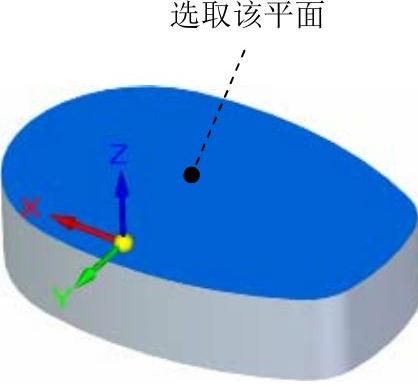

图11.6 草图平面

Step5.创建图11.7所示的草图2。在978-7-111-40418-7-Chapter11-23.jpg区域中单击978-7-111-40418-7-Chapter11-24.jpg按钮,选取平面4作为草图平面,进入草绘环境;绘制图11.8所示的草2,单击978-7-111-40418-7-Chapter11-25.jpg按钮,退出草绘环境。

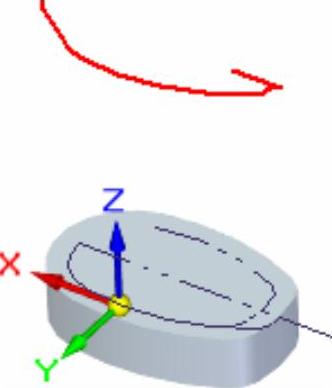

图11.7 草图2(建模环境)

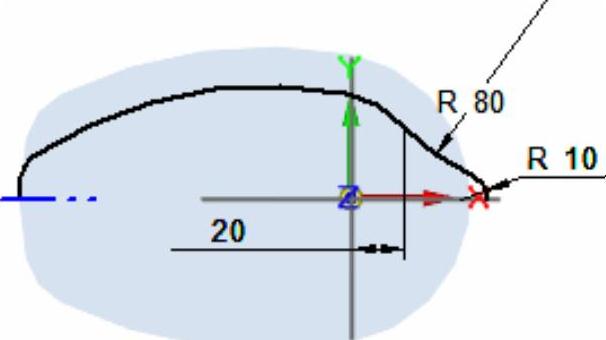

图11.8 草图2(草图环境)

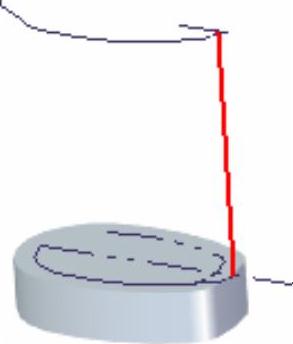

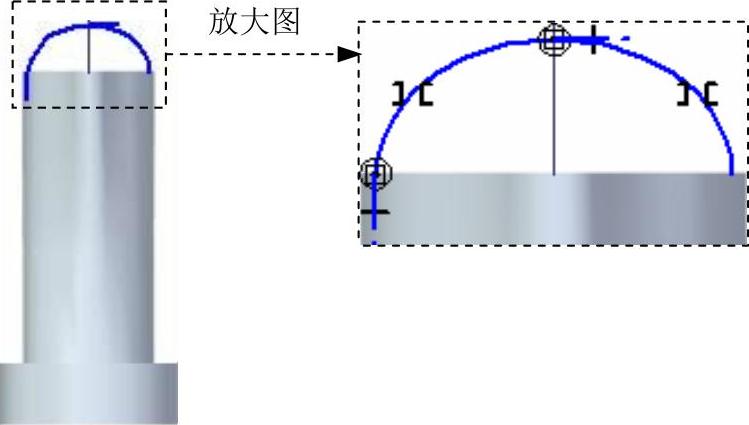

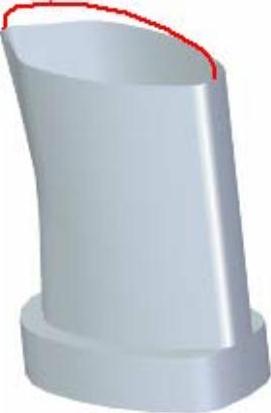

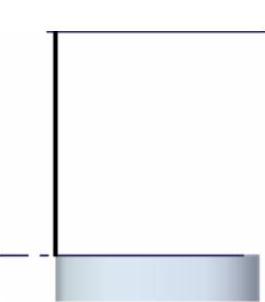

Step6.创建图11.9所示的草图3。在978-7-111-40418-7-Chapter11-28.jpg区域中单击978-7-111-40418-7-Chapter11-29.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境;绘制图11.10所示的草图3,单击978-7-111-40418-7-Chapter11-30.jpg按钮,退出草绘环境。


图11.9 草图3(建模环境)


图11.10 草图3(草图环境)

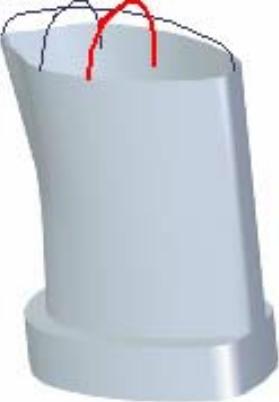

Step7.创建图11.11所示的草图4。在978-7-111-40418-7-Chapter11-33.jpg区域中单击978-7-111-40418-7-Chapter11-34.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境;绘制图11.12所示的草图4,单击978-7-111-40418-7-Chapter11-35.jpg按钮,退出草绘环境。

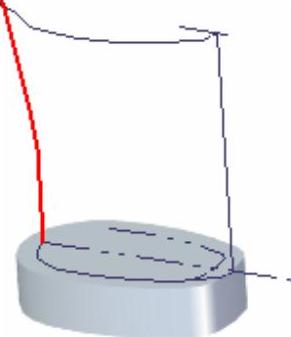

图11.11 草图4(建模环境)


图11.12 草图4(草图环境)

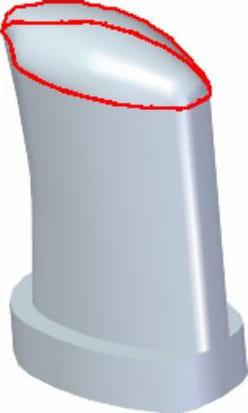

Step8.创建图11.13所示的蓝面1。

(1)选择命令。在978-7-111-40418-7-Chapter11-38.jpg选项卡978-7-111-40418-7-Chapter11-39.jpg区域单击978-7-111-40418-7-Chapter11-40.jpg按钮。

(2)定义横截面。在978-7-111-40418-7-Chapter11-41.jpg下拉列表中选择978-7-111-40418-7-Chapter11-42.jpg选项。在绘图区域选取草图1,单击978-7-111-40418-7-Chapter11-43.jpg按钮,在绘图区域选取草图2,单击978-7-111-40418-7-Chapter11-44.jpg按钮。

(3)定义引导线。在“蓝面”命令条中单击978-7-111-40418-7-Chapter11-45.jpg,然后在绘图区域选取草图3,单击978-7-111-40418-7-Chapter11-46.jpg按钮;然后选取草图4,单击978-7-111-40418-7-Chapter11-47.jpg按钮。

(4)单击978-7-111-40418-7-Chapter11-48.jpg按钮,单击978-7-111-40418-7-Chapter11-49.jpg按钮,单击978-7-111-40418-7-Chapter11-50.jpg按钮,完成蓝面1的创建。

Step9.创建图11.14所示的镜像1。在978-7-111-40418-7-Chapter11-51.jpg区域中单击978-7-111-40418-7-Chapter11-52.jpg后的978-7-111-40418-7-Chapter11-53.jpg,选择978-7-111-40418-7-Chapter11-54.jpg命令,在绘图区域选取蓝面1为要镜像的元素,单击978-7-111-40418-7-Chapter11-55.jpg按钮,选取前视图(XZ)平面为镜像平面,单击978-7-111-40418-7-Chapter11-56.jpg按钮,单击978-7-111-40418-7-Chapter11-57.jpg按钮,完成镜像1的创建。


图11.13 蓝面1


图11.14 镜像1

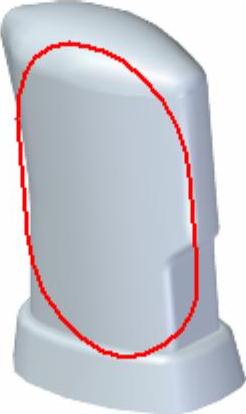

Step10.创建图11.15所示的草图5。在978-7-111-40418-7-Chapter11-60.jpg区域中单击978-7-111-40418-7-Chapter11-61.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境;绘制图11.16所示的草图5,单击978-7-111-40418-7-Chapter11-62.jpg按钮,退出草绘环境。


图11.15 草图5(建模环境)

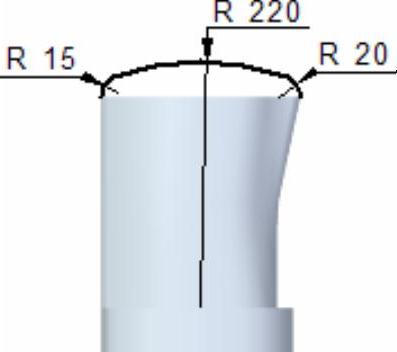

图11.16 草图5(草图环境)

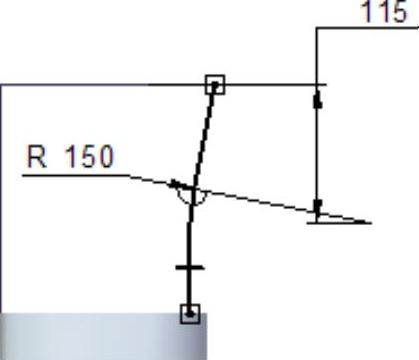

Step11.创建图11.17所示的草图6。在978-7-111-40418-7-Chapter11-65.jpg区域中单击978-7-111-40418-7-Chapter11-66.jpg按钮,选取右视图(YZ)平面作为草图平面,进入草绘环境;绘制图11.18所示的草图6,单击978-7-111-40418-7-Chapter11-67.jpg按钮,退出草绘环境。

说明:此草图是通过样条曲线命令绘制而成的。


图11.17 草图6(建模环境)


图11.18 草图6(草图环境)

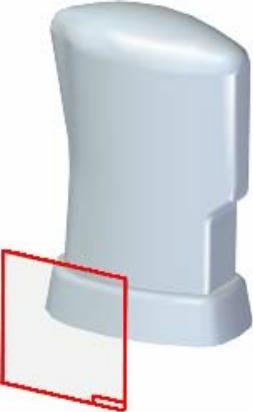

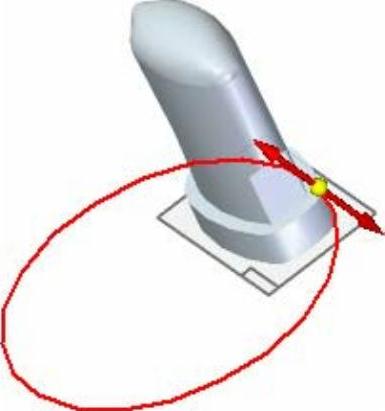

Step12.创建图11.19所示的平面5。在978-7-111-40418-7-Chapter11-70.jpg区域中单击978-7-111-40418-7-Chapter11-71.jpg按钮,选择978-7-111-40418-7-Chapter11-72.jpg选项;选取右视图(YZ)平面作为参考平面,在绘图区域选取图11.16所示的半径为220的圆弧的圆心,在绘图区域单击完成平面5的创建。


图11.19 平面5

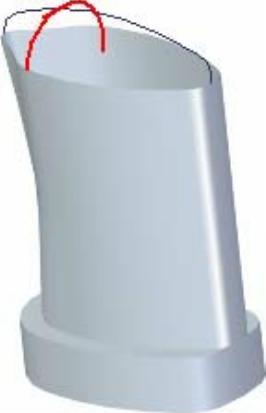

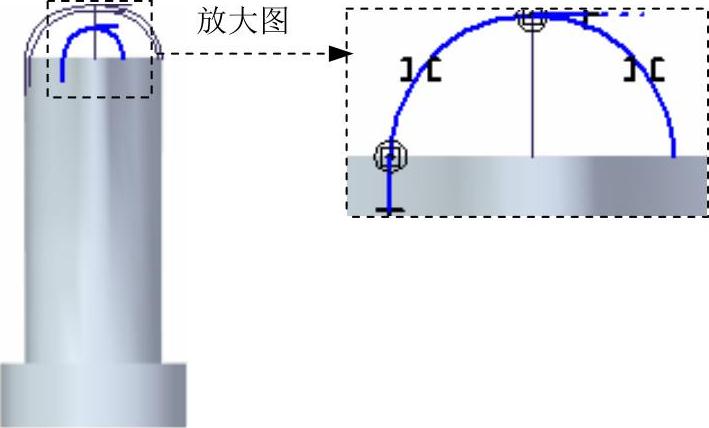

Step13.创建图11.20所示的草图7。在978-7-111-40418-7-Chapter11-74.jpg区域中单击978-7-111-40418-7-Chapter11-75.jpg按钮,选取平面5作为草图平面,进入草绘环境;绘制图11.21所示的草图7,单击978-7-111-40418-7-Chapter11-76.jpg按钮,退出草绘环境。

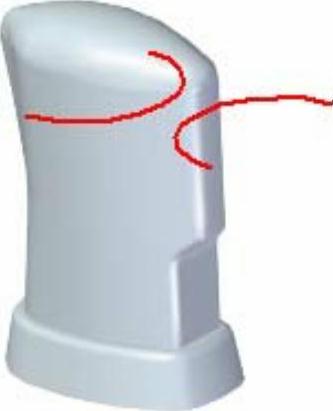

图11.20 草图7(建模环境)


图11.21 草图7(草图环境)

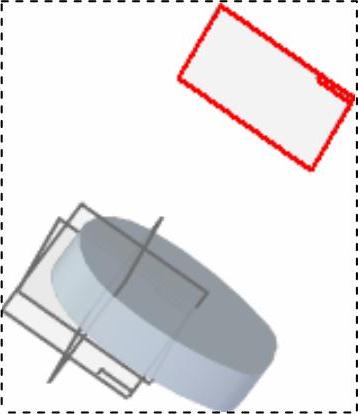

Step14.创建图11.22所示的平面6。在978-7-111-40418-7-Chapter11-79.jpg区域中单击978-7-111-40418-7-Chapter11-80.jpg按钮,选择978-7-111-40418-7-Chapter11-81.jpg选项;选取右视图(YZ)平面作为参考平面,在绘图区域选取图11.23所示的点作为参考点,在绘图区域单击,完成平面6的创建。

Step15.创建图11.24所示的草图8。在978-7-111-40418-7-Chapter11-82.jpg区域中单击978-7-111-40418-7-Chapter11-83.jpg按钮,选取平面6作为草图平面,进入草绘环境;绘制图11.25所示的草图8,单击978-7-111-40418-7-Chapter11-84.jpg按钮,退出草绘环境。

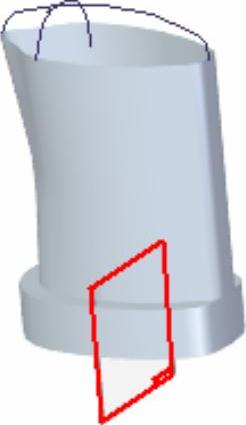

图11.22 平面6

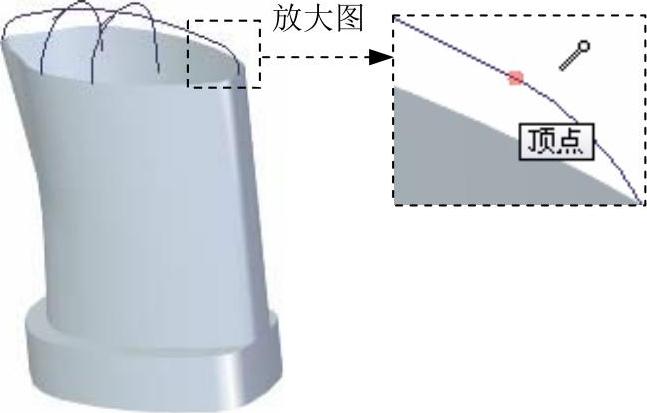

图11.23 参考点


图11.24 草图8(建模环境)


图11.25 草图8(草图环境)

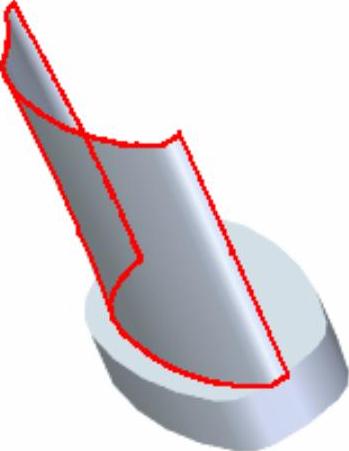

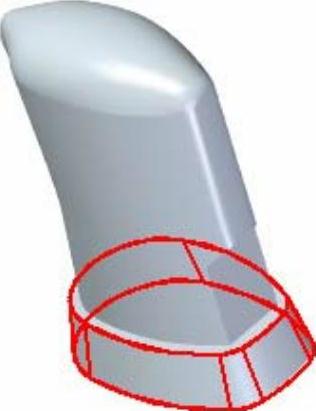

Step16.创建图11.26所示的蓝面2。

(1)选择命令。在978-7-111-40418-7-Chapter11-89.jpg选项卡978-7-111-40418-7-Chapter11-90.jpg区域单击978-7-111-40418-7-Chapter11-91.jpg按钮。

(2)定义横截面。在978-7-111-40418-7-Chapter11-92.jpg下拉列表中选择978-7-111-40418-7-Chapter11-93.jpg选项。在绘图区域选取图11.27所示的边线,单击978-7-111-40418-7-Chapter11-94.jpg按钮;在绘图区域选取草图5,单击978-7-111-40418-7-Chapter11-95.jpg按钮;在绘图区域选取草图2,单击978-7-111-40418-7-Chapter11-96.jpg按钮。

(3)定义引导线。在“蓝面”命令条中单击978-7-111-40418-7-Chapter11-97.jpg,然后在绘图区域选取草图6,单击978-7-111-40418-7-Chapter11-98.jpg按钮;然后选取草图7,单击978-7-111-40418-7-Chapter11-99.jpg按钮;最后选取草图8,单击978-7-111-40418-7-Chapter11-100.jpg按钮。

(4)单击978-7-111-40418-7-Chapter11-101.jpg按钮,单击978-7-111-40418-7-Chapter11-102.jpg按钮,单击978-7-111-40418-7-Chapter11-103.jpg按钮,完成蓝面2的创建。


图11.26 蓝面2

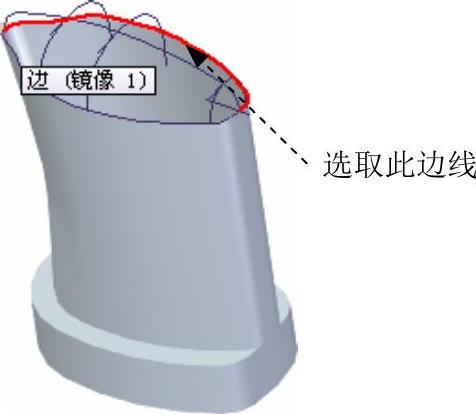

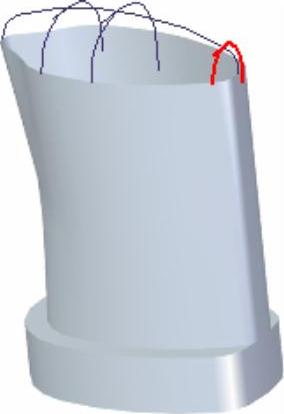

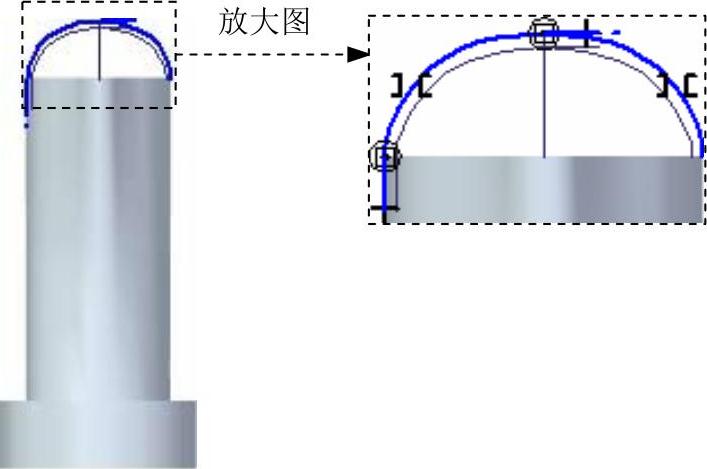

图11.27 选取截面

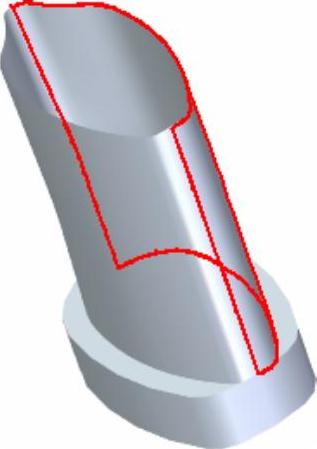

Step17.创建缝合曲面1。在978-7-111-40418-7-Chapter11-106.jpg区域中单击978-7-111-40418-7-Chapter11-107.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-40418-7-Chapter11-108.jpg复选框,单击978-7-111-40418-7-Chapter11-109.jpg按钮;在绘图区域选取蓝面1、镜像1与蓝面2为要缝合的曲面,单击978-7-111-40418-7-Chapter11-110.jpg按钮,单击978-7-111-40418-7-Chapter11-111.jpg按钮,单击978-7-111-40418-7-Chapter11-112.jpg按钮,完成缝合曲面1的创建。

Step18.创建布尔1。在978-7-111-40418-7-Chapter11-113.jpg功能选项卡978-7-111-40418-7-Chapter11-114.jpg区域中单击978-7-111-40418-7-Chapter11-115.jpg后的978-7-111-40418-7-Chapter11-116.jpg,选择978-7-111-40418-7-Chapter11-117.jpg命令,在“布尔”命令条中单击“布尔—合并”按钮978-7-111-40418-7-Chapter11-118.jpg,在绘图区域选取缝合曲面1为布尔运算的工具,单击978-7-111-40418-7-Chapter11-119.jpg按钮,完成布尔1的创建。

Step19.创建图11.28所示的除料特征1。在978-7-111-40418-7-Chapter11-120.jpg区域中单击978-7-111-40418-7-Chapter11-121.jpg按钮;选取前视图(XZ)平面作为草图平面,进入草绘环境,绘制图11.29所示的截面草图;在“除料”命令条中单击978-7-111-40418-7-Chapter11-122.jpg按钮,确认978-7-111-40418-7-Chapter11-123.jpg978-7-111-40418-7-Chapter11-124.jpg按钮未被按下,单击“全部穿透”按钮978-7-111-40418-7-Chapter11-125.jpg,将拉伸方向设置为双向;单击“除料”命令条中的978-7-111-40418-7-Chapter11-126.jpg按钮,单击978-7-111-40418-7-Chapter11-127.jpg按钮,完成除料特征1的创建。


图11.28 除料特征1(www.daowen.com)

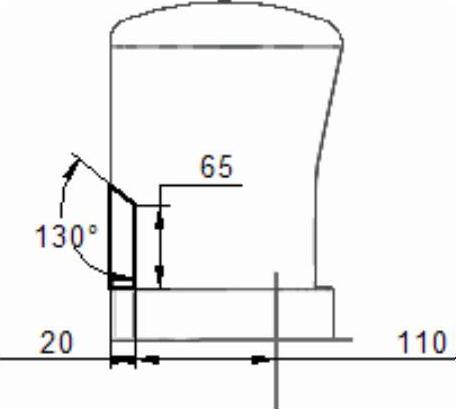

图11.29 截面草图

Step20.创建图11.30所示的拔模1。在978-7-111-40418-7-Chapter11-130.jpg区域中单击978-7-111-40418-7-Chapter11-131.jpg按钮,单击978-7-111-40418-7-Chapter11-132.jpg按钮,系统弹出“拔模选项”对话框,选择拔模类型为978-7-111-40418-7-Chapter11-133.jpg选项,单击978-7-111-40418-7-Chapter11-134.jpg按钮;完成拔模类型的设置;在系统的提示下,选取俯视图(XY)平面作为拔模参考面;在系统的提示下,选取拉伸特征1的所有侧面作为需要拔模的面;在拔模角度区域的文本框中输入角度值为10.0,然后右击;单击978-7-111-40418-7-Chapter11-135.jpg按钮,移动鼠标将拔模方向调整至图11.31所示的位置后单击;单击“拔模”命令条中的978-7-111-40418-7-Chapter11-136.jpg按钮,单击978-7-111-40418-7-Chapter11-137.jpg按钮,完成拔模1的创建。

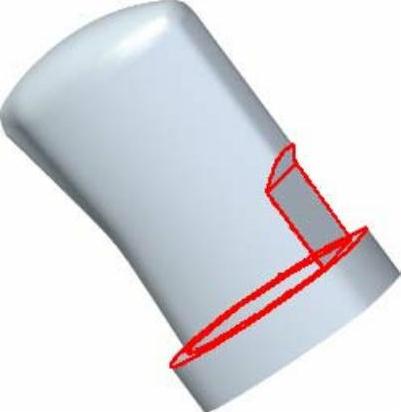

图11.30 拔模1


图11.31 拔模方向

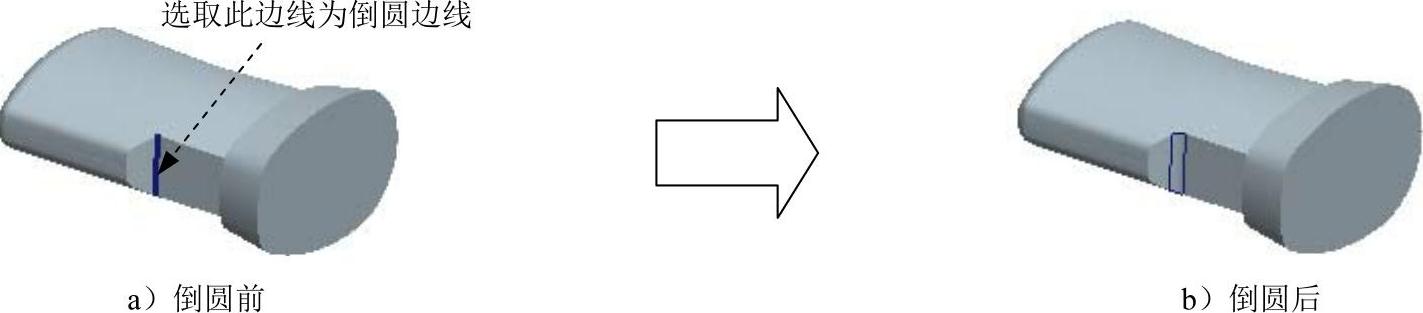

Step21.创建图11.32b所示的倒圆1。选取图11.32a所示的边线为要倒圆的对象,圆角半径值为12.0。


图11.32 倒圆1

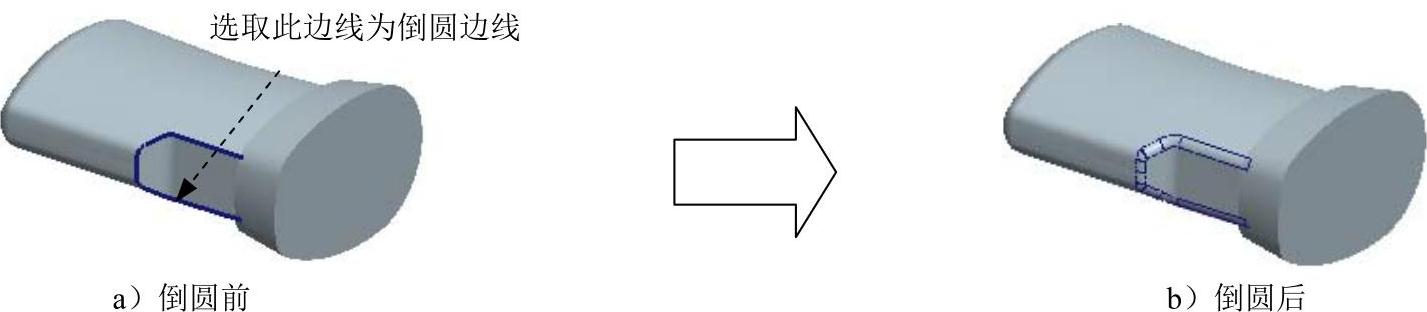

Step22.创建图11.33b所示的倒圆2。选取图11.33a所示的边线为要倒圆的对象,圆角半径值为8.0。


图11.33 倒圆2

Step23.创建图11.34b所示的倒圆3。选取图11.34a所示的边线为要倒圆的对象,圆角半径值为8.0。


图11.34 倒圆3

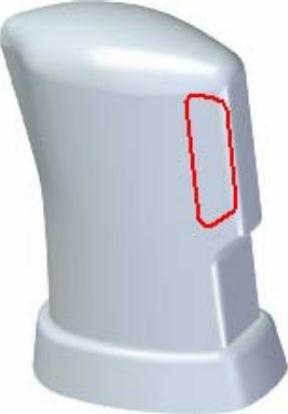

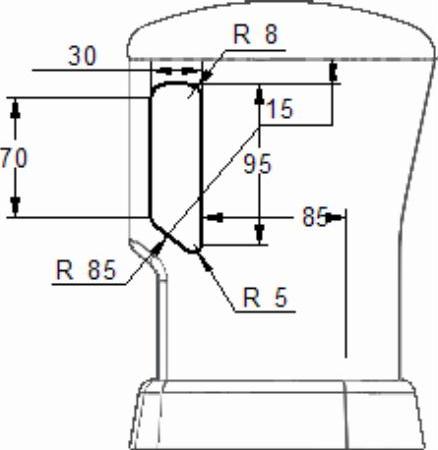

Step24.创建图11.35所示的草图9。在978-7-111-40418-7-Chapter11-143.jpg区域中单击978-7-111-40418-7-Chapter11-144.jpg按钮,选取前视图(XZ)平面作为草图平面,进入草绘环境。绘制图11.36所示的草图9,单击978-7-111-40418-7-Chapter11-145.jpg按钮,退出草绘环境。

说明:图11.36中未标注的圆弧半径值为8.0。


图11.35 草图9(建模环境)


图11.36 草图9(草图环境)

Step25.创建图11.37所示的平面7。在978-7-111-40418-7-Chapter11-148.jpg区域中单击978-7-111-40418-7-Chapter11-149.jpg按钮,选择978-7-111-40418-7-Chapter11-150.jpg选项;选取平面4作为参考平面,在978-7-111-40418-7-Chapter11-151.jpg下拉列表中输入偏移距离值为23,偏移方向沿Z轴负方向,在绘图区域单击,完成平面7的创建。

Step26.创建图11.38所示的平面8。在978-7-111-40418-7-Chapter11-152.jpg区域中单击978-7-111-40418-7-Chapter11-153.jpg按钮,选择978-7-111-40418-7-Chapter11-154.jpg选项;选取前视图(XZ)平面作为参考平面;在978-7-111-40418-7-Chapter11-155.jpg下拉列表中输入偏移距离值为65,偏移方向沿Y轴正方向,在绘图区域单击,完成平面8的创建。

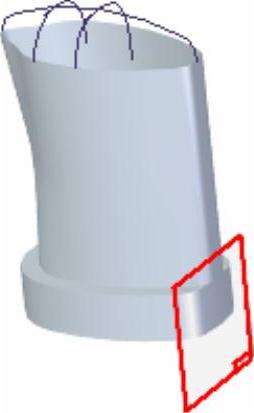

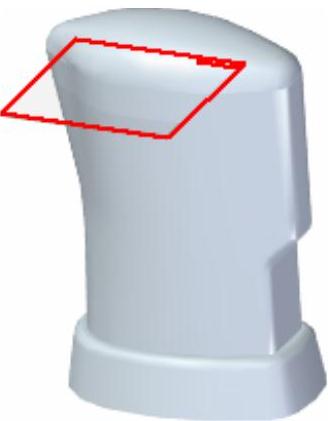

图11.37 平面7


图11.38 平面8

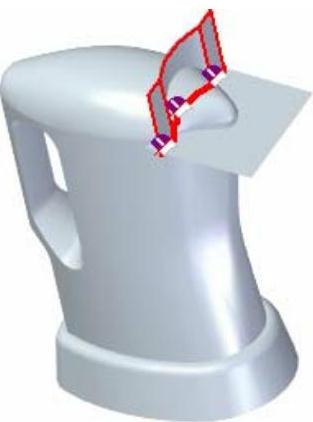

Step27.创建图11.39所示的草图10。在978-7-111-40418-7-Chapter11-158.jpg区域中单击978-7-111-40418-7-Chapter11-159.jpg按钮,选取平面8作为草图平面,进入草绘环境;绘制图11.40所示的草图10,单击978-7-111-40418-7-Chapter11-160.jpg按钮,退出草绘环境。


图11.39 草图10(建模环境)

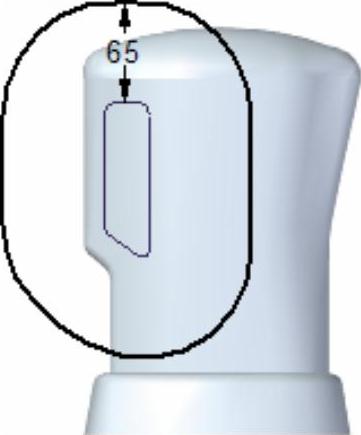

图11.40 草图10(草图环境)

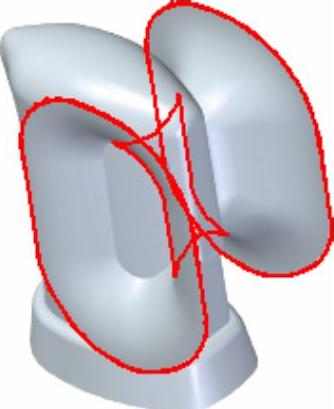

Step28.创建图11.41所示的镜像草图11。在978-7-111-40418-7-Chapter11-163.jpg区域中单击978-7-111-40418-7-Chapter11-164.jpg后的978-7-111-40418-7-Chapter11-165.jpg,选择978-7-111-40418-7-Chapter11-166.jpg命令;在978-7-111-40418-7-Chapter11-167.jpg下拉列表中选择978-7-111-40418-7-Chapter11-168.jpg选项,在绘图区域选取草图10作为要镜像的元素;单击978-7-111-40418-7-Chapter11-169.jpg按钮。选取前视图(XZ)平面为镜像平面。单击978-7-111-40418-7-Chapter11-170.jpg按钮,单击978-7-111-40418-7-Chapter11-171.jpg按钮,完成镜像草图11的创建。


图11.41 镜像草图11

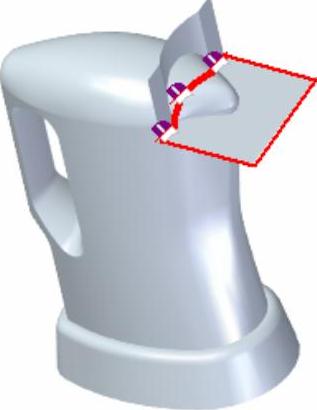

Step29.创建图11.42所示的草图12。在978-7-111-40418-7-Chapter11-173.jpg区域中单击978-7-111-40418-7-Chapter11-174.jpg按钮,选取平面7作为草图平面,进入草绘环境;绘制图11.43所示的草图12,单击978-7-111-40418-7-Chapter11-175.jpg按钮,退出草绘环境。

说明:此草图中圆的象限点与草图9中的边线重合。


图11.42 草图12(建模环境)


图11.43 草图12(草图环境)

Step30.创建图11.44所示的蓝面3。


图11.44 蓝面3

(1)选择命令。在978-7-111-40418-7-Chapter11-179.jpg选项卡978-7-111-40418-7-Chapter11-180.jpg区域中单击978-7-111-40418-7-Chapter11-181.jpg按钮。

(2)定义横截面。在978-7-111-40418-7-Chapter11-182.jpg下拉列表中选择978-7-111-40418-7-Chapter11-183.jpg选项;在绘图区域选取草图10,单击978-7-111-40418-7-Chapter11-184.jpg按钮;在绘图区域选取草图9,单击978-7-111-40418-7-Chapter11-185.jpg按钮;在绘图区域选取镜像草图11,单击978-7-111-40418-7-Chapter11-186.jpg按钮。

(3)定义引导线。在“蓝面”命令条中单击978-7-111-40418-7-Chapter11-187.jpg按钮,然后在绘图区域选取草图12中的其中一条边线,单击978-7-111-40418-7-Chapter11-188.jpg按钮;然后选取草图12中的另外一条边线,单击978-7-111-40418-7-Chapter11-189.jpg按钮。

(4)单击978-7-111-40418-7-Chapter11-190.jpg按钮,单击978-7-111-40418-7-Chapter11-191.jpg按钮,单击978-7-111-40418-7-Chapter11-192.jpg按钮,完成蓝面3的创建。

Step31.创建图11.45所示的布尔2。在978-7-111-40418-7-Chapter11-193.jpg功能选项卡978-7-111-40418-7-Chapter11-194.jpg区域中单击978-7-111-40418-7-Chapter11-195.jpg后的978-7-111-40418-7-Chapter11-196.jpg,选择978-7-111-40418-7-Chapter11-197.jpg命令;在“布尔”命令条中单击“布尔—减去”按钮978-7-111-40418-7-Chapter11-198.jpg,在绘图区域选取蓝面3为布尔运算的工具,减去方向如图11.46所示,单击978-7-111-40418-7-Chapter11-199.jpg按钮,完成布尔2的创建。


图11.45 布尔2

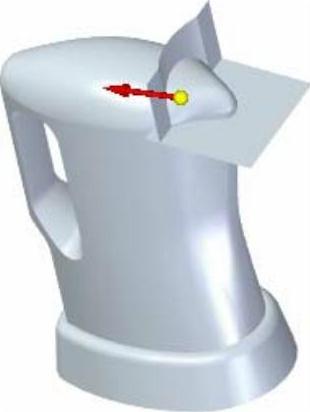

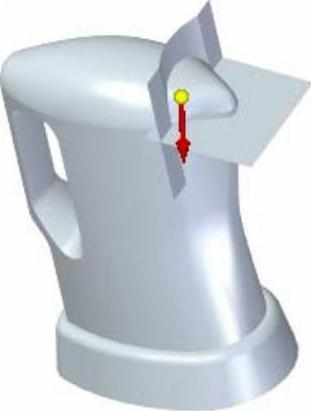

图11.46 定义布尔运算方向

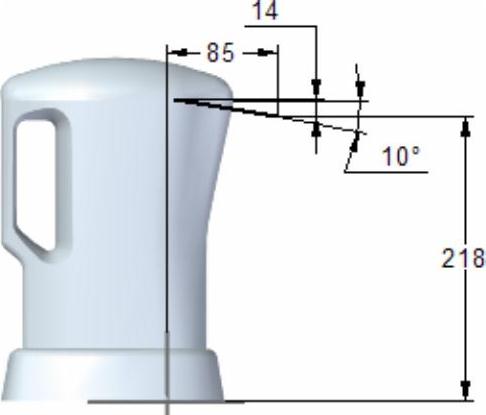

Step32.创建图11.47所示的拉伸曲面1。在978-7-111-40418-7-Chapter11-202.jpg功能选项卡978-7-111-40418-7-Chapter11-203.jpg区域中单击978-7-111-40418-7-Chapter11-204.jpg按钮;选取前视图(XZ)平面作为草图平面,进入草绘环境,绘制图11.48所示的截面草图,单击978-7-111-40418-7-Chapter11-205.jpg按钮;在“拉伸”命令条中单击978-7-111-40418-7-Chapter11-206.jpg按钮,确认978-7-111-40418-7-Chapter11-207.jpg按钮被按下,在978-7-111-40418-7-Chapter11-208.jpg下拉列表中输入100,并按Enter键;单击“拉伸”命令条中的978-7-111-40418-7-Chapter11-209.jpg按钮,单击978-7-111-40418-7-Chapter11-210.jpg按钮,完成拉伸曲面1的创建。

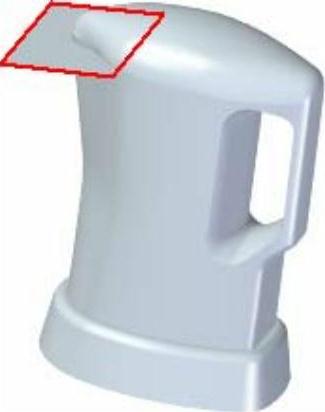

图11.47 拉伸曲面1


图11.48 截面草图

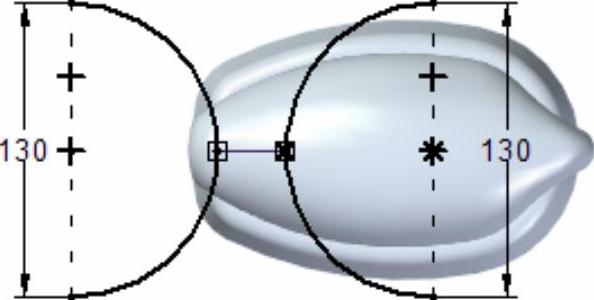

Step33.创建图11.49所示的草图13。在978-7-111-40418-7-Chapter11-213.jpg区域中单击978-7-111-40418-7-Chapter11-214.jpg按钮,选取平面4作为草图平面,进入草绘环境;绘制图11.50所示的草图,单击978-7-111-40418-7-Chapter11-215.jpg按钮,退出草绘环境。

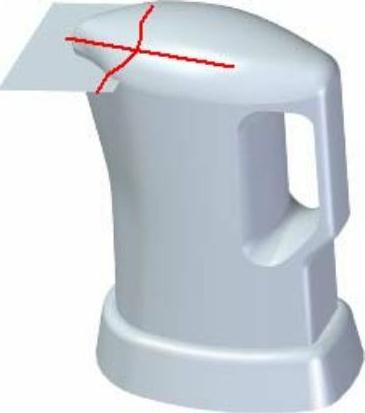

图11.49 草图13(建模环境)

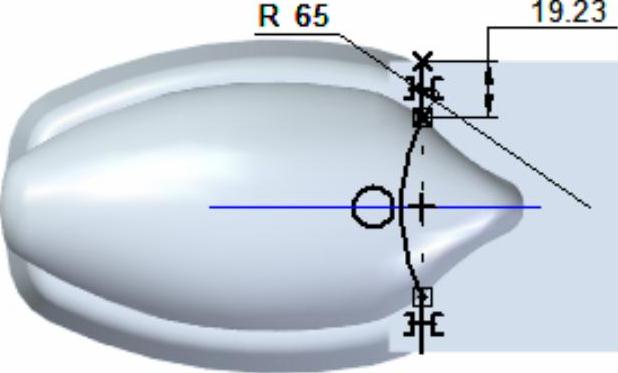

图11.50 草图13(草图环境)

Step34.创建图11.51所示的拉伸曲面2。在978-7-111-40418-7-Chapter11-218.jpg功能选项卡978-7-111-40418-7-Chapter11-219.jpg区域中单击978-7-111-40418-7-Chapter11-220.jpg按钮;在“创建起源”下拉列表中选择978-7-111-40418-7-Chapter11-221.jpg选项,然后在绘图区域选取草图13,单击978-7-111-40418-7-Chapter11-222.jpg按钮;在“拉伸”命令条中单击978-7-111-40418-7-Chapter11-223.jpg按钮,确认978-7-111-40418-7-Chapter11-224.jpg按钮被按下,在978-7-111-40418-7-Chapter11-225.jpg下拉列表中输入100,并按Enter键;单击“拉伸”命令条中的978-7-111-40418-7-Chapter11-226.jpg按钮,单击978-7-111-40418-7-Chapter11-227.jpg按钮,完成拉伸曲面2的创建。

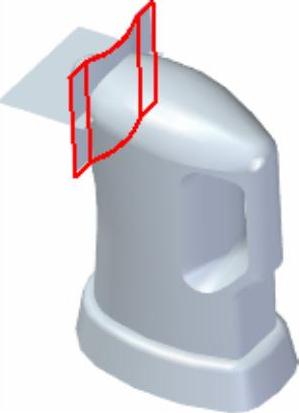

图11.51 拉伸曲面2

Step35.创建图11.52所示的曲面修剪1。在978-7-111-40418-7-Chapter11-229.jpg区域中单击978-7-111-40418-7-Chapter11-230.jpg按钮;在绘图区域选取拉伸曲面2为要修剪的曲面,单击978-7-111-40418-7-Chapter11-231.jpg按钮;在绘图区域选取拉伸曲面1为修剪工具,单击978-7-111-40418-7-Chapter11-232.jpg按钮;将特征修剪方向箭头调整至如图11.53所示,单击左键确定;单击978-7-111-40418-7-Chapter11-233.jpg按钮,单击978-7-111-40418-7-Chapter11-234.jpg按钮,完成曲面修剪1的创建。

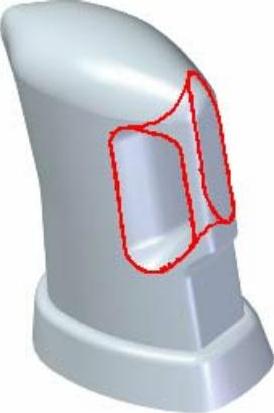

图11.52 曲面修剪1


图11.53 修剪方向

Step36.创建图11.54所示的曲面修剪2。在978-7-111-40418-7-Chapter11-237.jpg区域中单击978-7-111-40418-7-Chapter11-238.jpg按钮;在绘图区域选取拉伸曲面1为要修剪的曲面,单击978-7-111-40418-7-Chapter11-239.jpg按钮;在绘图区域选取曲面修剪1为修剪工具,单击978-7-111-40418-7-Chapter11-240.jpg按钮;将特征修剪方向箭头调整至如图11.55所示,单击左键确定;单击978-7-111-40418-7-Chapter11-241.jpg按钮,单击978-7-111-40418-7-Chapter11-242.jpg按钮,完成曲面修剪2的创建。

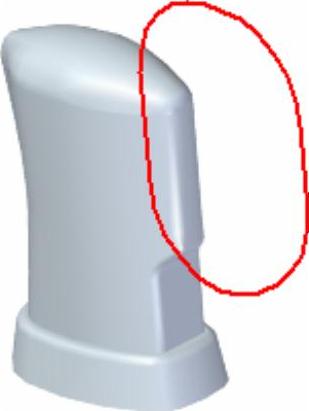

图11.54 曲面修剪2


图11.55 修剪方向

Step37.创建缝合曲面2。在978-7-111-40418-7-Chapter11-245.jpg区域中单击978-7-111-40418-7-Chapter11-246.jpg按钮,系统弹出“缝合曲面选项”对话框,在该对话框中取消选中978-7-111-40418-7-Chapter11-247.jpg复选框,单击978-7-111-40418-7-Chapter11-248.jpg按钮;在绘图区域选取曲面修剪1与曲面修剪2为要缝合的曲面,单击978-7-111-40418-7-Chapter11-249.jpg按钮;单击978-7-111-40418-7-Chapter11-250.jpg按钮,单击978-7-111-40418-7-Chapter11-251.jpg按钮,完成缝合曲面2的创建。

Step38.创建图11.56所示的布尔3。在978-7-111-40418-7-Chapter11-252.jpg功能选项卡978-7-111-40418-7-Chapter11-253.jpg区域中单击978-7-111-40418-7-Chapter11-254.jpg后的978-7-111-40418-7-Chapter11-255.jpg,选择978-7-111-40418-7-Chapter11-256.jpg命令;在“布尔”命令条中单击“布尔—减去”按钮978-7-111-40418-7-Chapter11-257.jpg,在绘图区域选取缝合曲面2为布尔运算的工具,减去方向如图11.57所示;单击978-7-111-40418-7-Chapter11-258.jpg按钮,完成布尔3的创建。

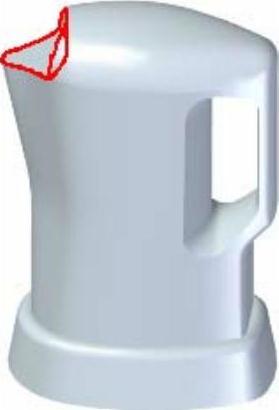

图11.56 布尔3

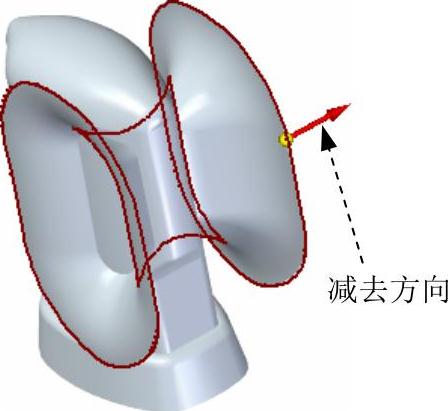

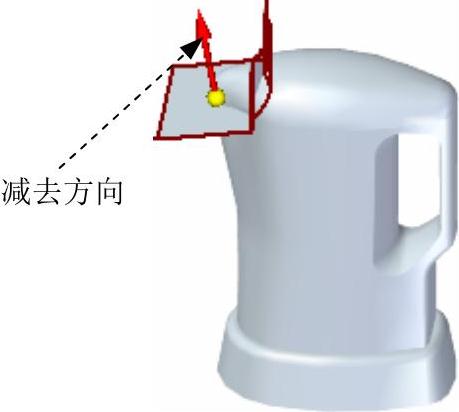

图11.57 定义布尔运算方向

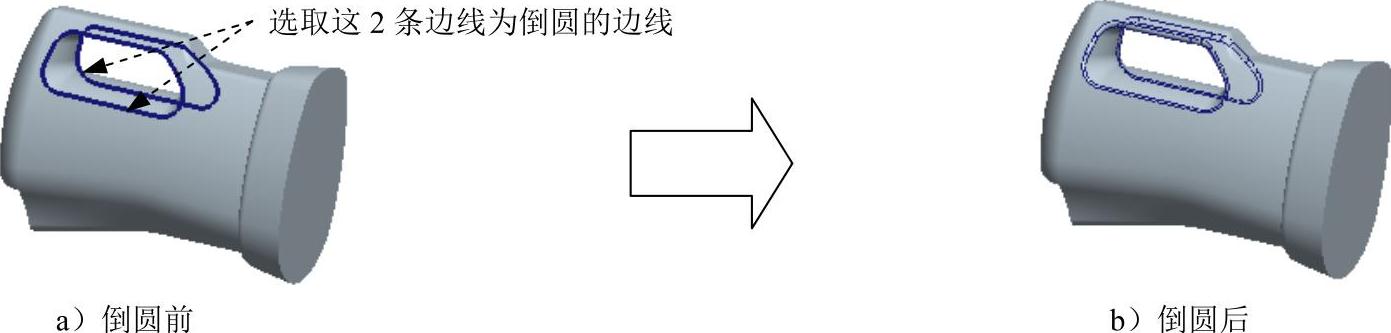

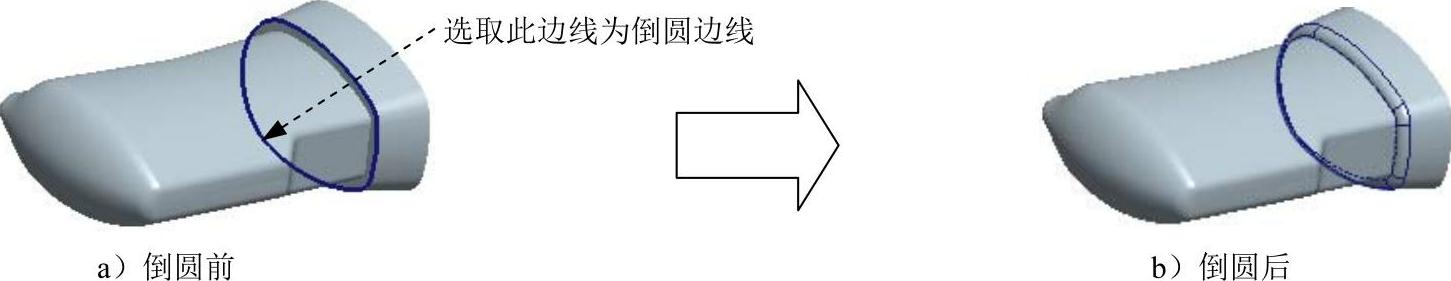

Step39.创建图11.58b所示的倒圆4。选取图11.58a所示的边线为要倒圆的对象,圆角半径值为2.0。


图11.58 倒圆4

Step40.保存模型文件。选择下拉菜单978-7-111-40418-7-Chapter11-262.jpg978-7-111-40418-7-Chapter11-263.jpg978-7-111-40418-7-Chapter11-264.jpg命令,将模型命名为HOT_WATER_BOTTLE。
