实例概述

该实例是一个简单的垃圾桶盖，主要运用了拉伸、有界曲面、曲面缝合、倒圆、镜像以及薄壁等命令，在创建模型时要特别注意有界曲面特征的创建技巧和圆角的顺序。零件模型及路径查找器如图8.1所示。

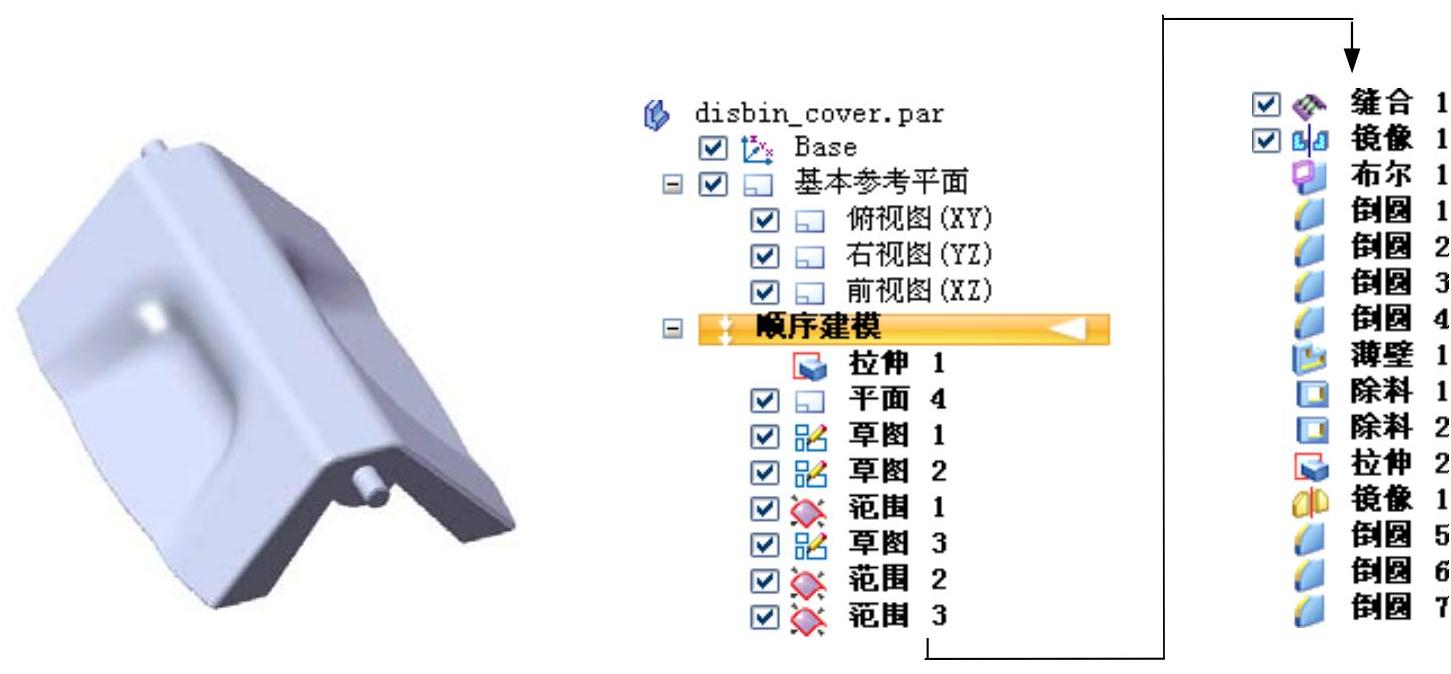

图8.1 零件模型和路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图8.2所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

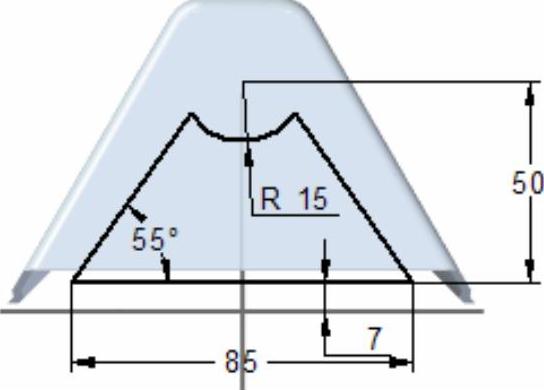

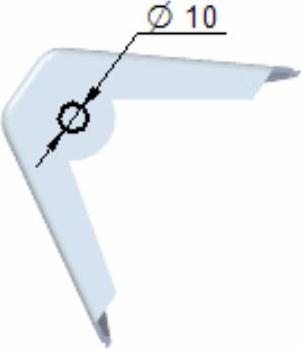

（2）定义特征的截面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境；绘制图8.3所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入200，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

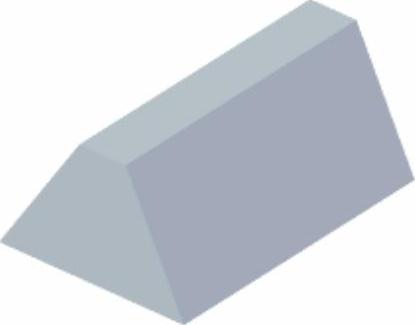

图8.2 拉伸特征1

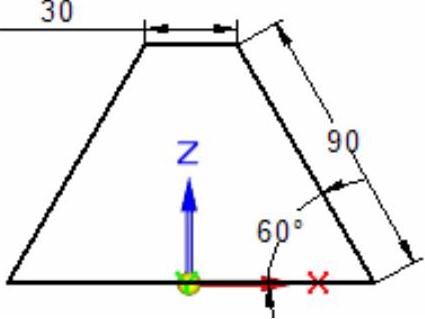

图8.3 截面草图

Step3.创建图8.4所示的平面4。

（1）选择命令。在区域中单击按钮，选择选项。

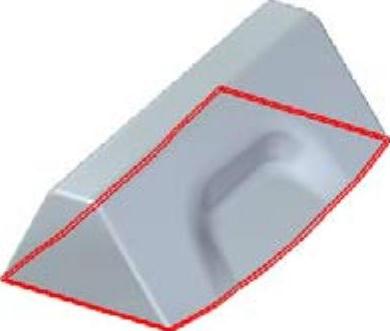

（2）定义基准面的参考实体。依次选取图8.4所示的模型表面与俯视图（XY）平面作为参考实体，然后再次选取图8.4所示的模型表面为旋转基准面。

（3）定义旋转角度及方向。在下拉列表中输入旋转角度为345，旋转方向可参考图8.4。

（4）在绘图区域单击完成平面4的创建。

Step4.创建图8.5所示的草图1。

（1）在区域中单击按钮，选取平面4为草图平面，进入草绘环境。

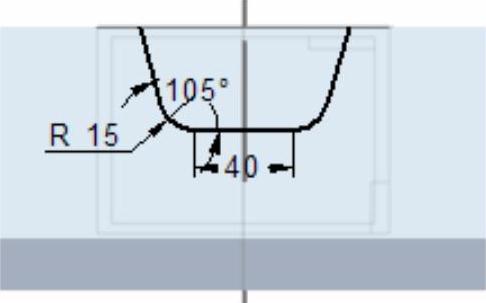

（2）绘制图8.5所示的草图1，单击按钮，退出草绘环境。

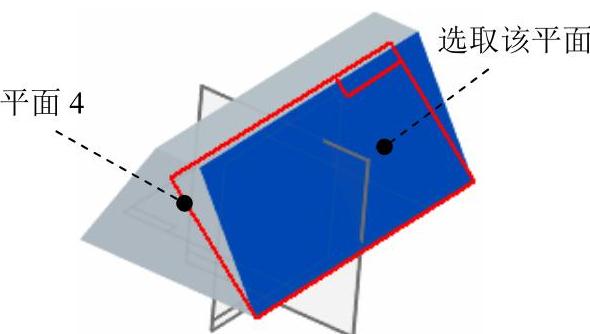

图8.4 平面4

图8.5 草图1

Step5.创建图8.6所示的草图2。

（1）在区域中单击按钮，选取图8.6所示的面为草图平面，进入草绘环境。

（2）绘制图8.7所示的草图2，单击按钮。退出草绘环境。

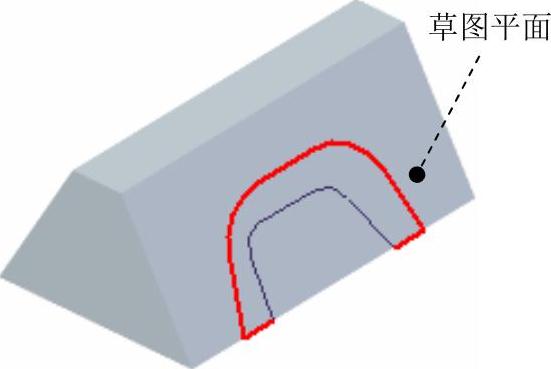

图8.6 草图2（建模环境）

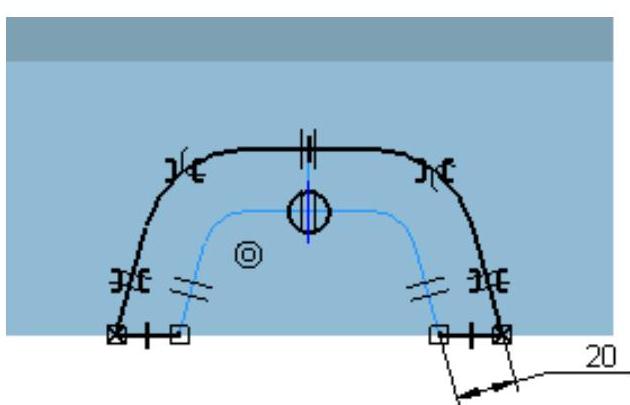

图8.7 草图2（草绘环境）

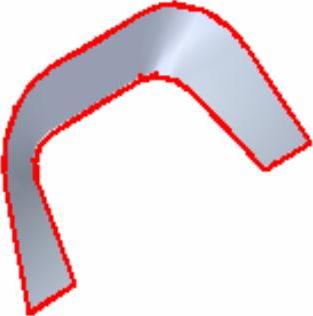

Step6.创建图8.8所示的有界曲面1。

（1）选择命令。在区域中单击按钮。

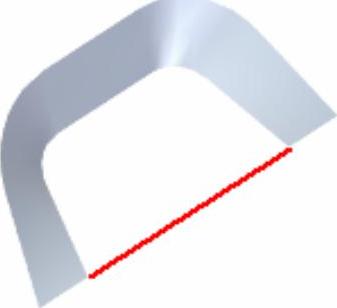

（2）定义边界曲线。在绘图区域依次选取图8.9所示的线为边界曲面的边界，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成有界曲面1的创建。

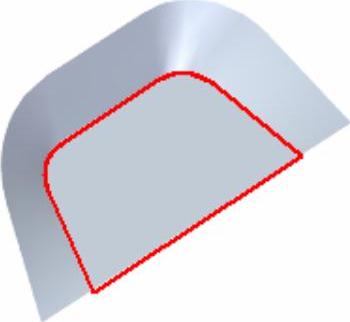

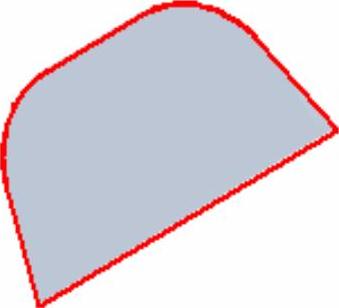

图8.8 有界曲面1

图8.9 定义边界曲线

Step7.创建图8.10所示的草图3。

（1）在区域中单击按钮，选取图8.6所示的面为草图平面，进入草绘环境。

（2）绘制图8.11所示的草图3，单击按钮，退出草绘环境。

图8.10 草图3（建模环境）

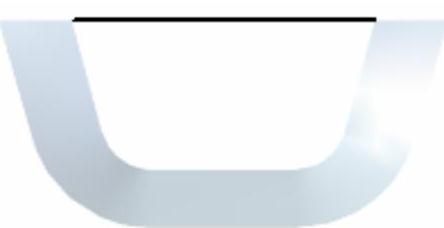

图8.11 草图3（草绘环境）

Step8.创建图8.12所示的有界曲面2。

（1）选择命令。在区域中单击按钮。

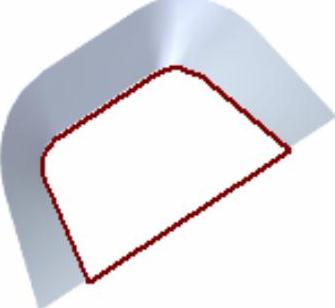

（2）定义边界曲线。在绘图区域依次选取图8.13所示的线为边界曲面的边界，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成有界曲面2的创建。

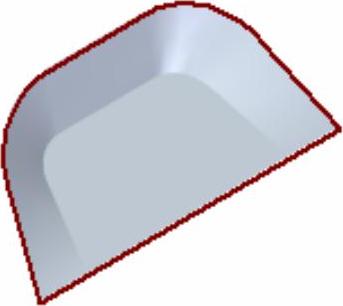

图8.12 有界曲面2

图8.13 定义边界曲线

Step9.创建图8.14所示的有界曲面3。

（1）选择命令。在区域中单击按钮。

（2）定义边界曲线。在绘图区域依次选取图8.15所示的线为边界曲面的边界，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成有界曲面3的创建。

图8.14 有界曲面3

图8.15 定义边界曲线

Step10.创建缝合曲面1。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取有界曲面1、有界曲面2和有界曲面3为要缝合的曲面，单击按钮。

（3）在系统弹出的图8.16所示的“Solid Edge”对话框中单击按钮，单击按钮，单击按钮，完成缝合曲面1的创建。

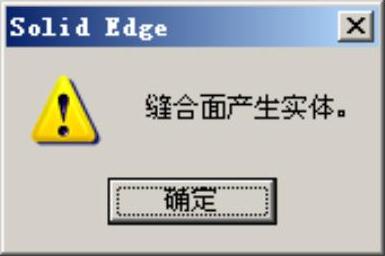

图8.16 “Solid Edge”对话框

Step11.创建图8.17所示的镜像1。

（1）选择命令。在区域中单击后的，选择命令。

（2）定义要镜像的元素。在绘图区域选取缝合曲面1为要镜像的元素，单击按钮。

（3）定义镜像平面。选取右视图（YZ）平面为镜像平面。

（4）单击按钮，单击按钮，完成镜像1的创建。(www.daowen.com)

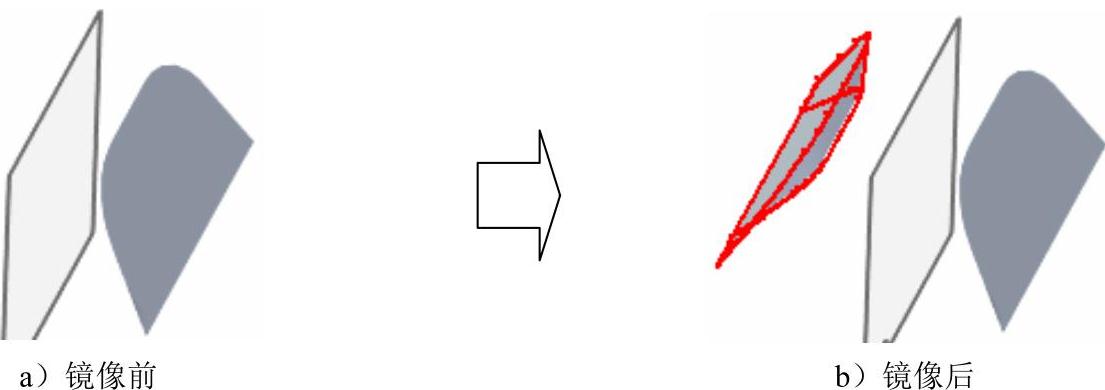

图8.17 镜像1

Step12.创建图8.18所示的布尔1。

（1）选择命令。在功能选项卡区域中单击后的，选择命令。

（2）定义布尔类型。在“布尔”命令条中单击“布尔—减去”按钮。

（3）定义布尔运算工具的元素。在绘图区域选取缝合1与镜像1为布尔运算工具的元素，单击按钮。

（4）单击按钮，完成布尔1的创建。

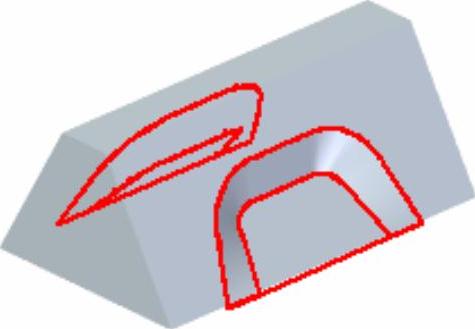

图8.18 布尔1

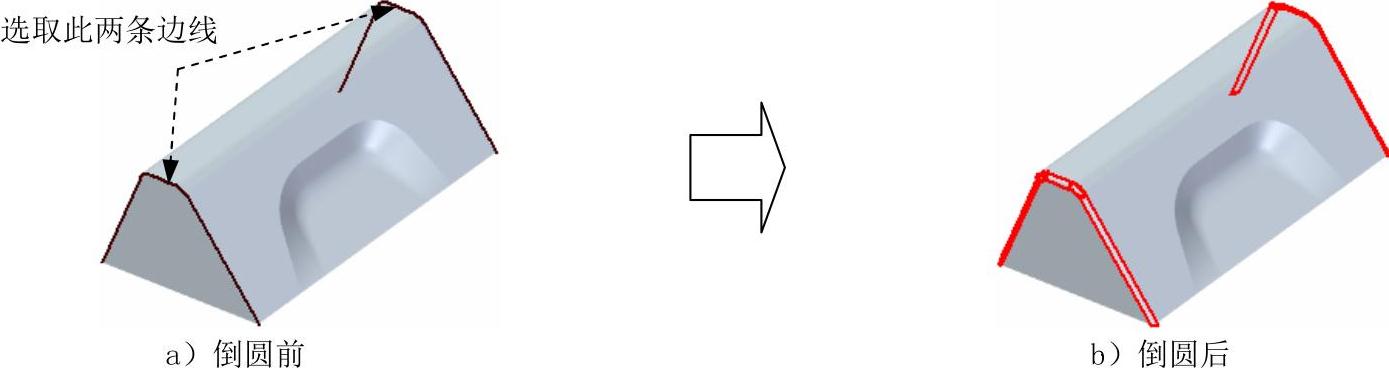

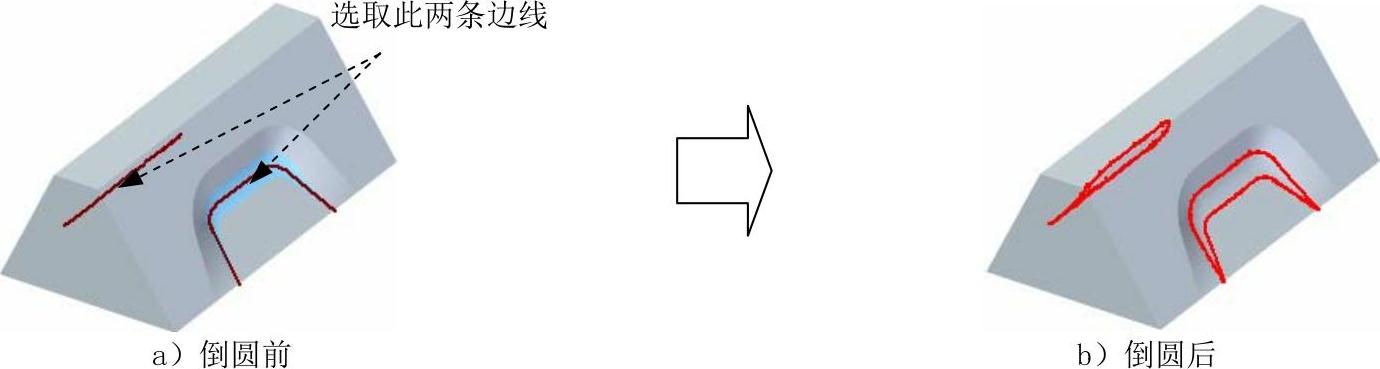

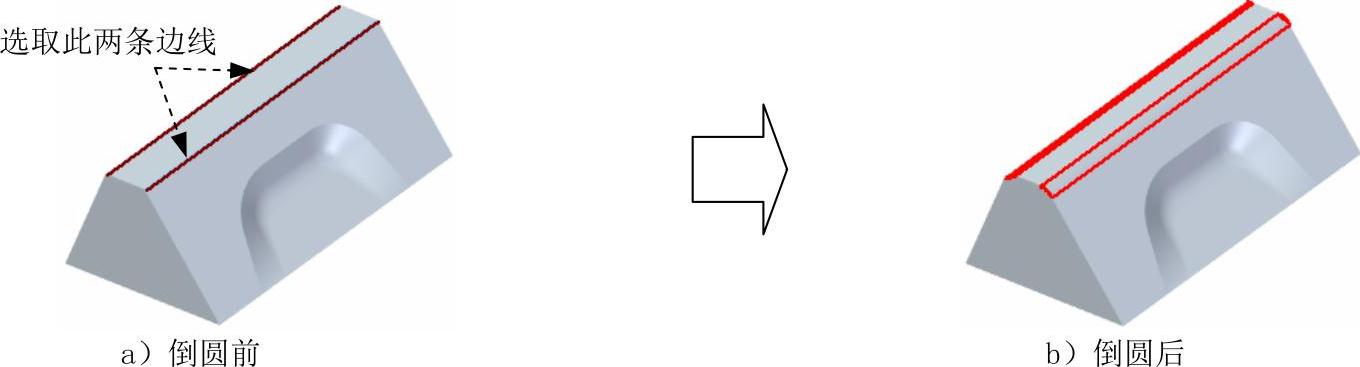

Step13.创建图8.19b所示的倒圆1。选取图8.19a所示的边线为倒圆对象，圆角半径值为20.0。

图8.19 倒圆1

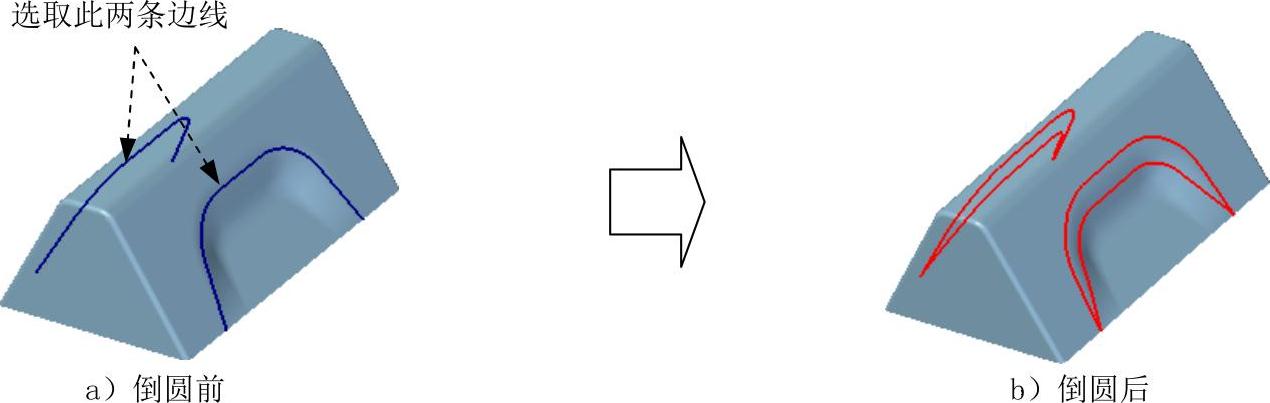

Step14.创建图8.20b所示的倒圆2。选取图8.20a所示的边线为倒圆对象，圆角半径值为10.0。

图8.20 倒圆2

Step15.创建图8.21b所示的倒圆3。选取图8.21a所示的边线为倒圆对象，圆角半径值为3.0。

图8.21 倒圆3

Step16.创建图8.22b所示的倒圆4。选取图8.22a所示的边线为倒圆对象，圆角半径值为30.0。

图8.22 倒圆4

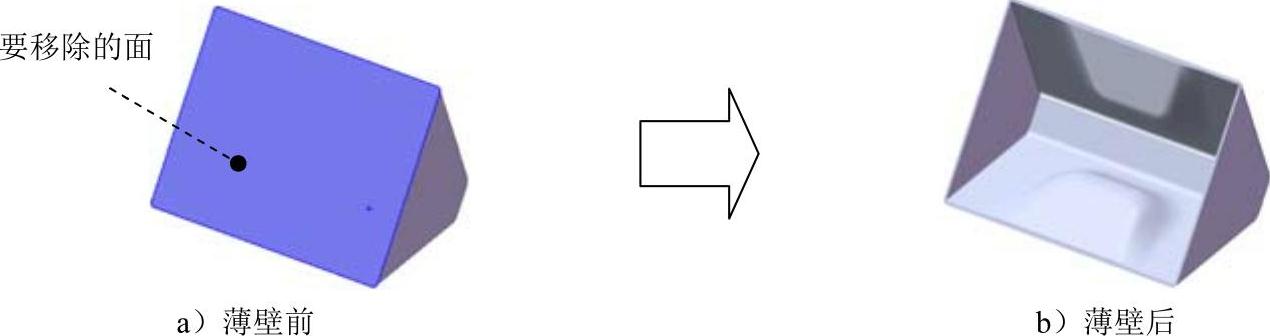

Step17.创建图8.23b所示的薄壁1。

（1）选择命令。在区域中单击按钮。

（2）定义薄壁厚度。在“薄壁”命令条的文本框中输入薄壁厚度值为2，然后右击。

（3）选择要移除的面。在系统提示下，选择图8.23所示的模型表面为要移除的面，然后右击。

（4）单击“薄壁”命令条中的按钮，单击按钮，完成薄壁1的创建。

图8.23 薄壁1

Step18.创建图8.24所示的除料1。

（1）选择命令。在区域中选择命令。

（2）定义特征的横断面草图。选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图8.25所示截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入150，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料1的创建。

图8.24 除料1

图8.25 截面草图

Step19.创建图8.26所示的除料2。

（1）选择命令。在区域中选择命令。

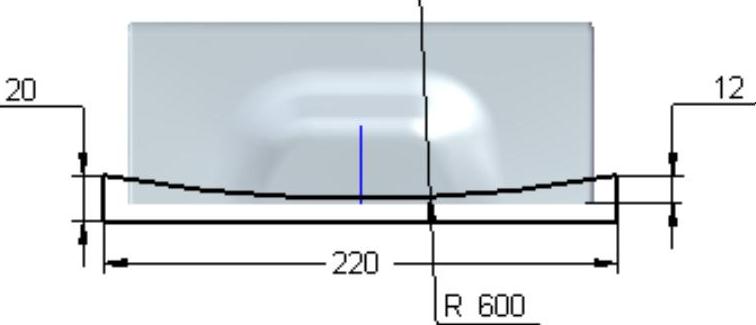

（2）定义特征的横断面草图。选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图8.27所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入300，并按Enter键。

（4）单击“除料”命令条中的按钮，单击按钮，完成除料2的创建。

图8.26 除料2

图8.27 截面草图

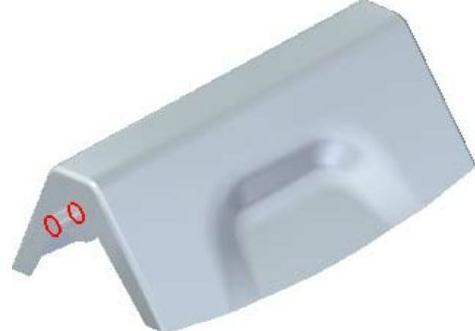

Step20.创建图8.28所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图8.29所示的模型表面作为草图平面，进入草绘环境。绘制图8.30所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入15，并按Enter键，拉伸方向可参考图8.27。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

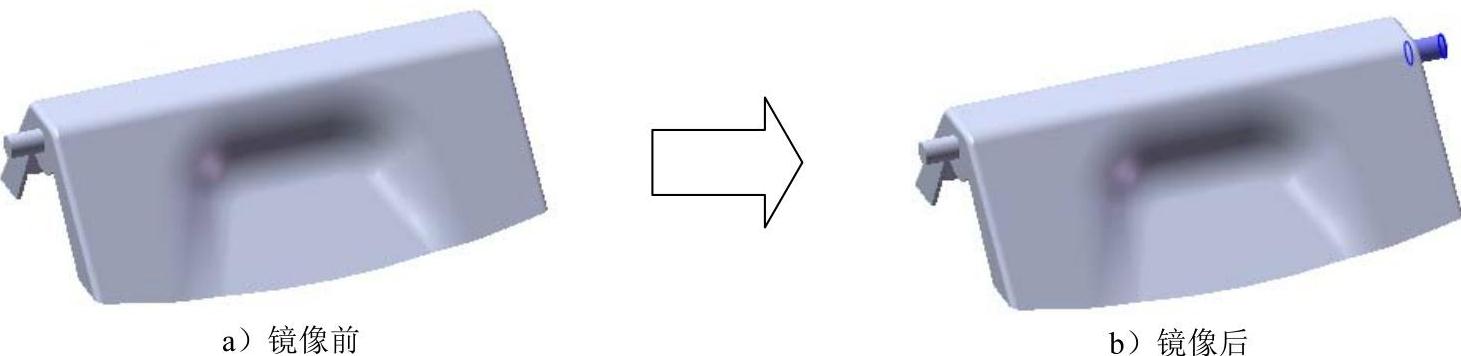

Step21.创建图8.31所示的镜像1。

（1）选择命令。在区域中单击按钮。

（2）定义镜像对象。选取拉伸特征2为要镜像的对象。

（3）定义镜像基准面。选取前视图（XZ）平面为镜像基准面。

（4）单击按钮。完成镜像1的创建。

图8.28 拉伸特征2

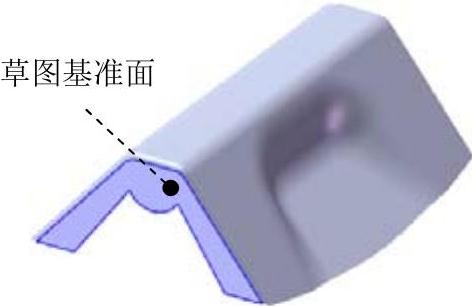

图8.29 草图平面

图8.30 截面草图

图8.31 镜像1

Step22.创建图8.32b所示的倒圆5。选取图8.32a所示的边线为倒圆对象，圆角半径值为5.0。

图8.32 倒圆5

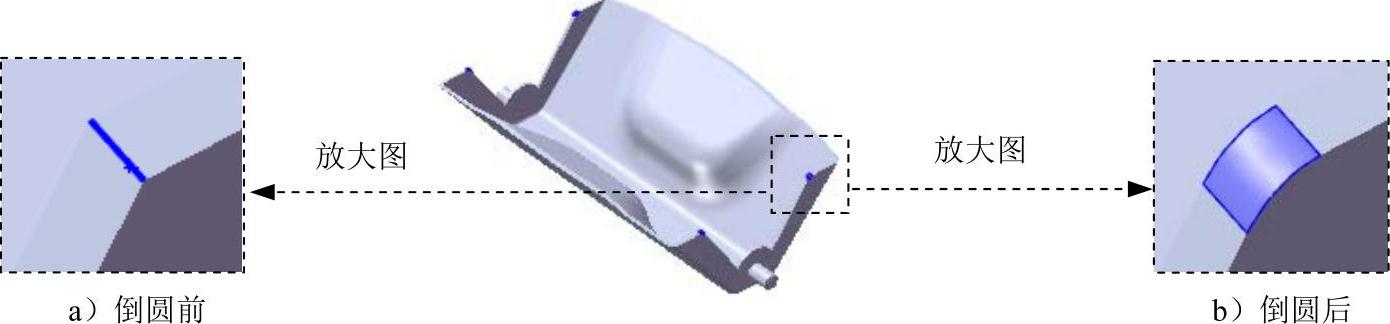

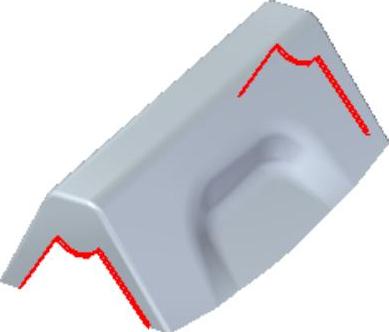

Step23.创建图8.33b所示的倒圆6。选取图8.33a所示的边线为倒圆对象，圆角半径值为0.5（注意：此圆角一共有四条边线）。

图8.33 倒圆6

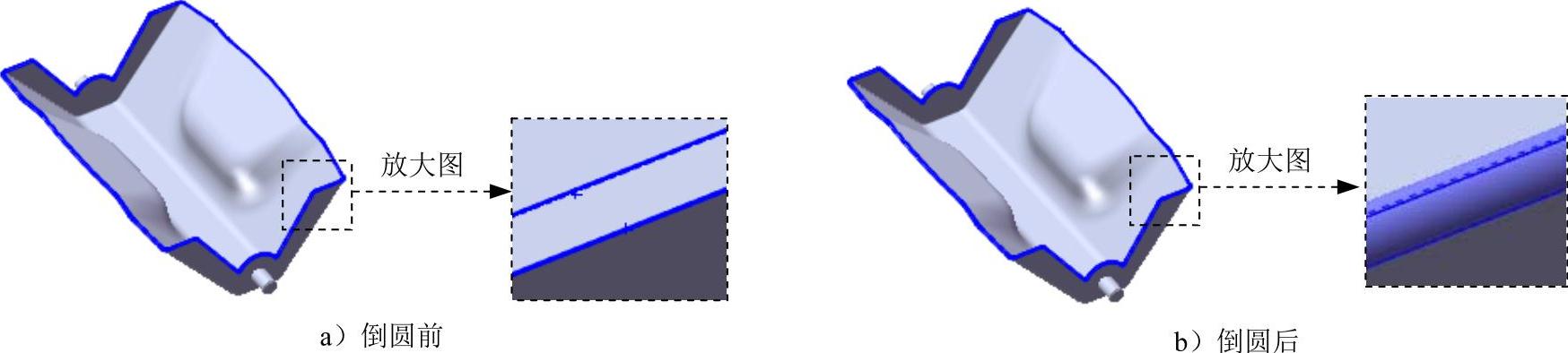

Step24.创建图8.34b所示的倒圆7。选取图8.34a所示的边线为倒圆对象，圆角半径值为1.0。

图8.34 倒圆7

Step25.选择下拉菜单命令，将模型命名为disbin_cover。
