实例概述

本实例主要讲述遥控器上盖的设计过程，其中主要运用了曲面拉伸、偏移、投影、蓝面、扫掠、布尔等命令。该模型是一个很典型的曲面设计实例，其中曲面的偏移、投影、蓝面和修剪是曲面创建的核心，在应用了布尔、薄壁、拉伸和倒圆进行细节设计之后，即可达到如图6.1所示的效果。这种曲面设计的方法很值得读者学习。零件模型及路径查找器如图6.1所示。

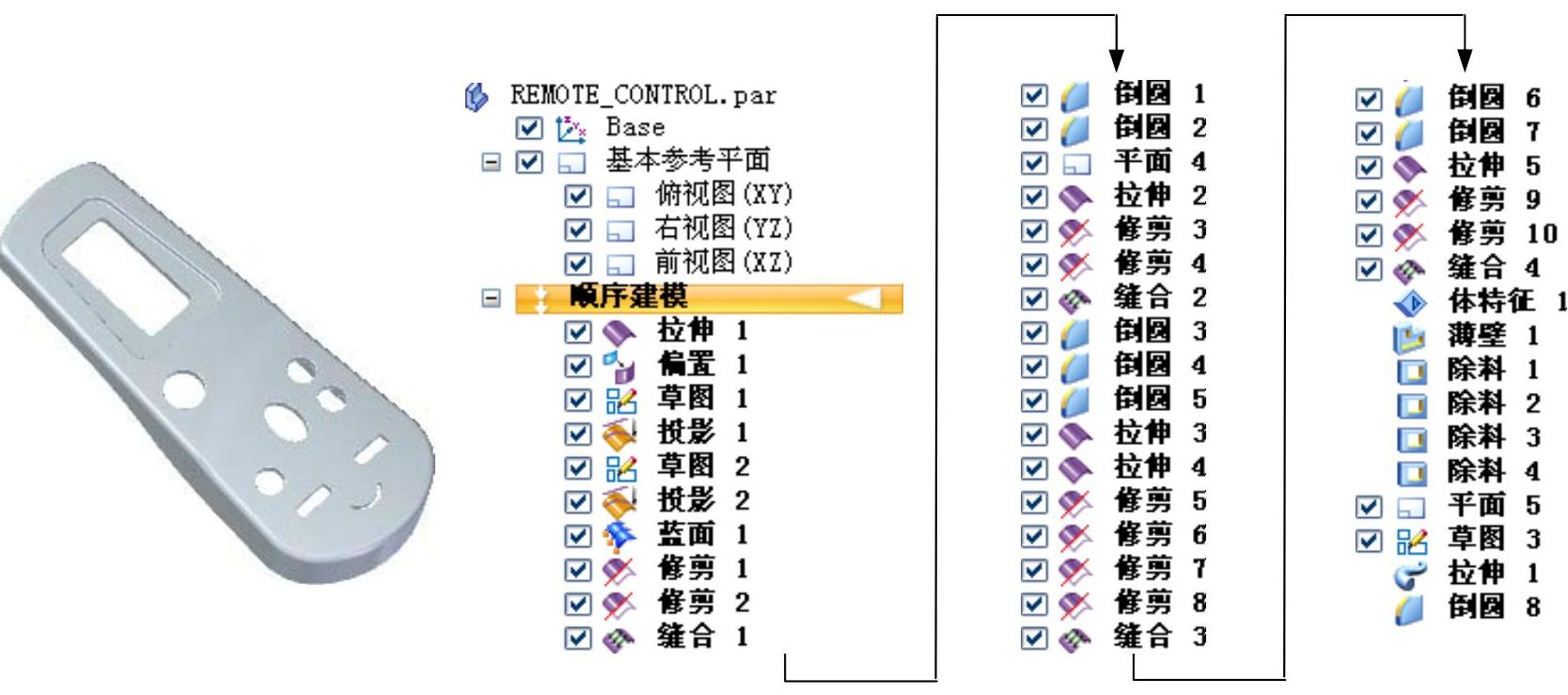

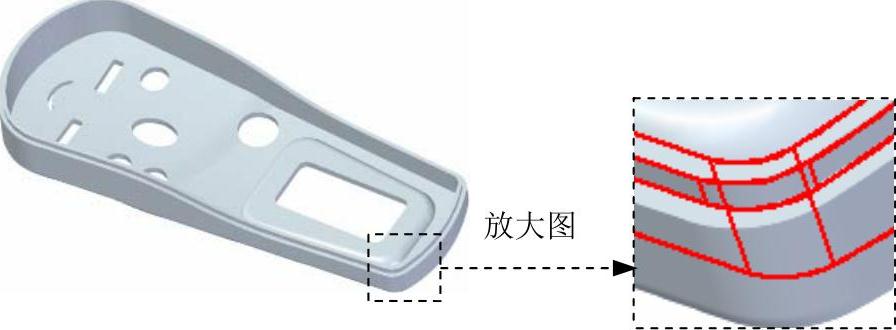

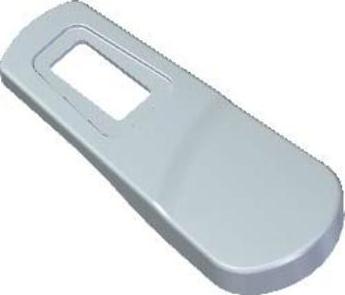

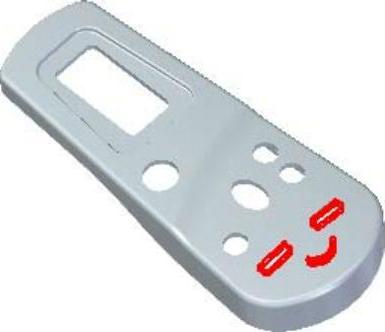

图6.1 零件模型及路径查找器

Step1.新建一个零件模型文件，进入建模环境。

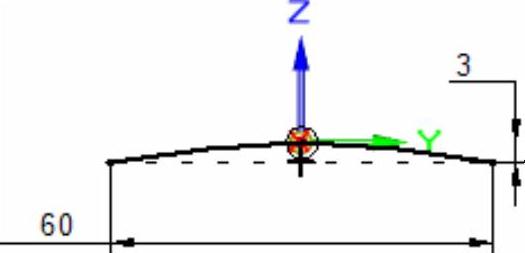

Step2.创建图6.2所示的拉伸曲面1。在功能选项卡区域中单击按钮；选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图6.3所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入120，并按Enter键，拉伸方向沿X轴负方向；在下拉列表中输入50，并按Enter键，拉伸方向沿X轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面1的创建。

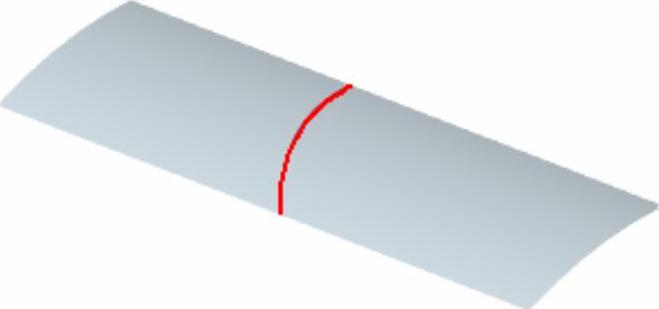

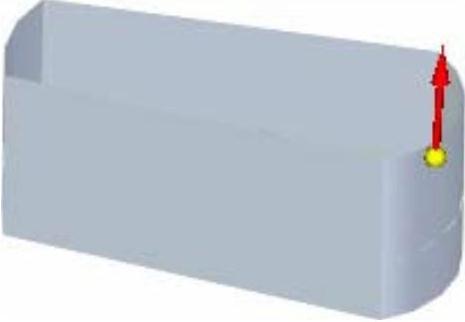

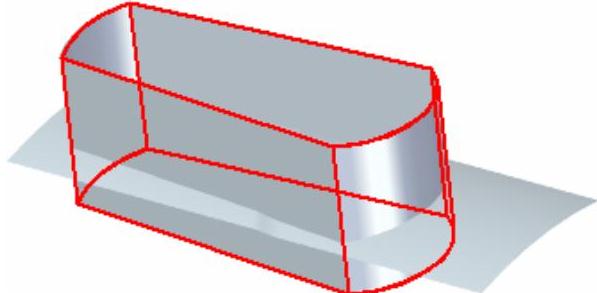

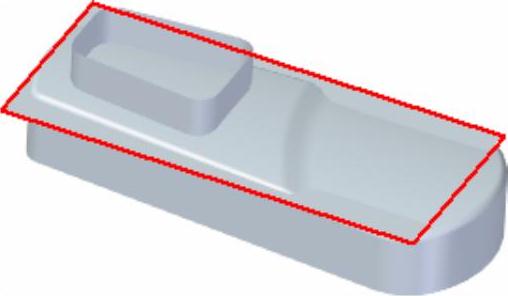

图6.2 拉伸曲面1

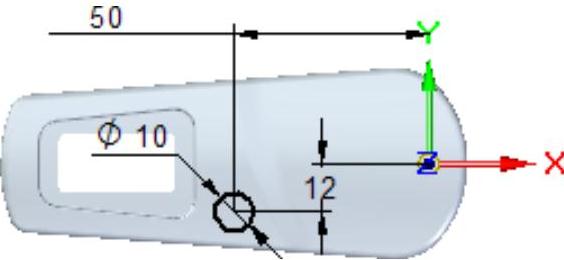

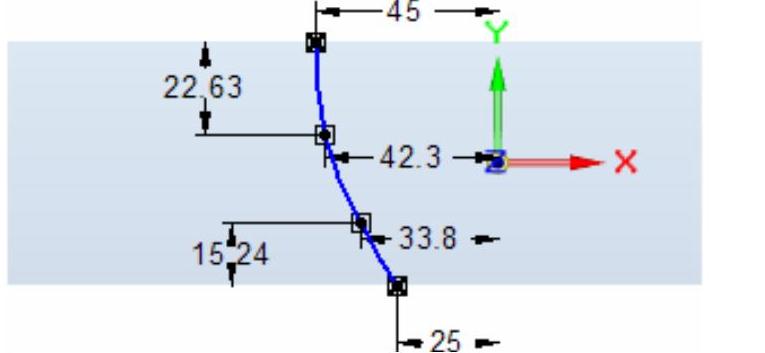

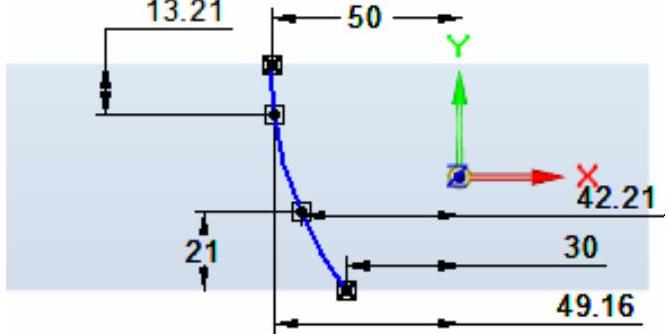

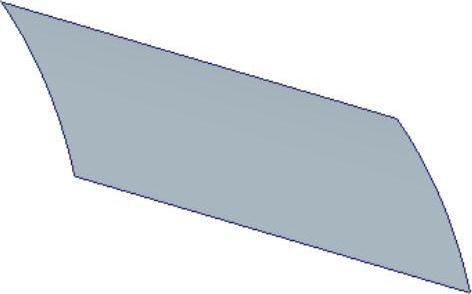

图6.3 截面草图

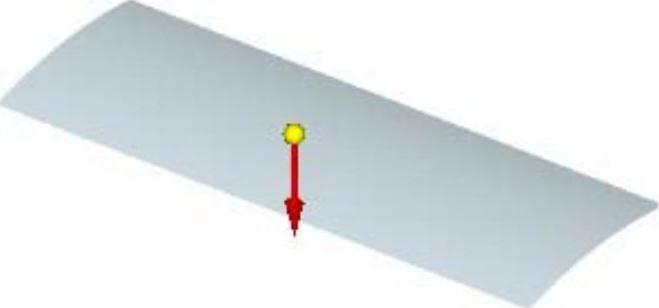

Step3.创建偏移曲面1。在区域中单击按钮；在绘图区域选取拉伸曲面1作为要偏移的曲面，然后右击，在“偏移”命令条中的文本框中输入1.0，按Enter键，偏移方向沿Z轴负方向；单击按钮，单击按钮，完成偏移曲面1的创建。

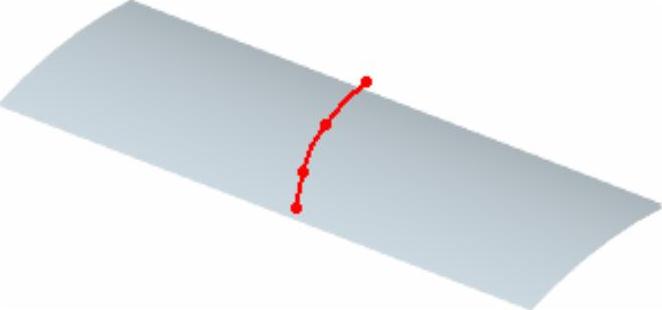

Step4.创建图6.4所示的草图1。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图6.5所示的草图1。

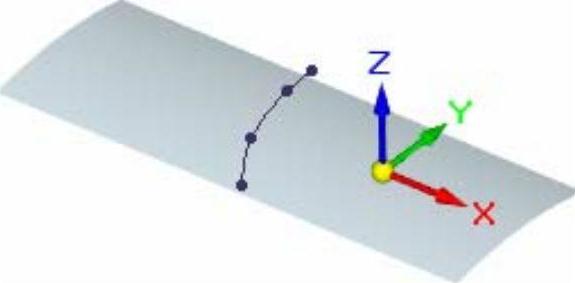

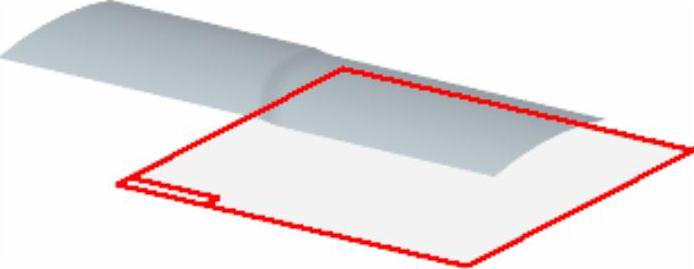

图6.4 草图1（建模环境）

图6.5 草图1（草图环境）

Step5.创建图6.6所示的投影曲线1。在区域中单击按钮；在“投影”命令条的下拉列表中选择选项；选取草图1为投影曲线，然后右击；选取1拉伸曲面1为投影面，然后右击；选择图6.7所示的方向，然后在箭头所示一侧单击鼠标左键；单击按钮，单击按钮，完成投影曲线1的创建。

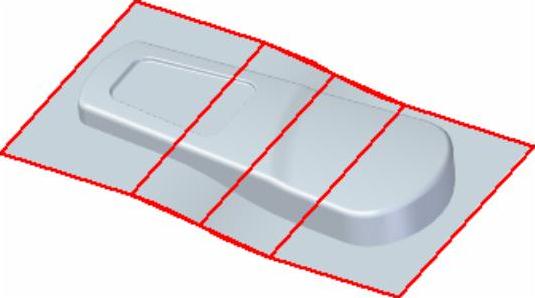

图6.6 投影曲线1

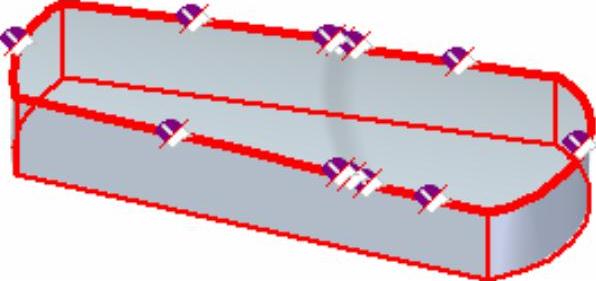

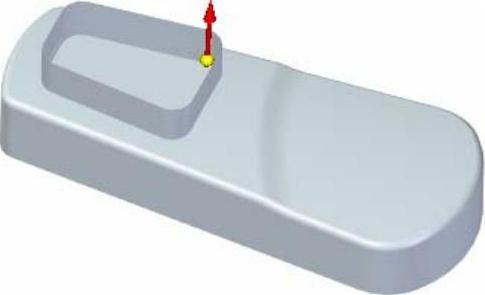

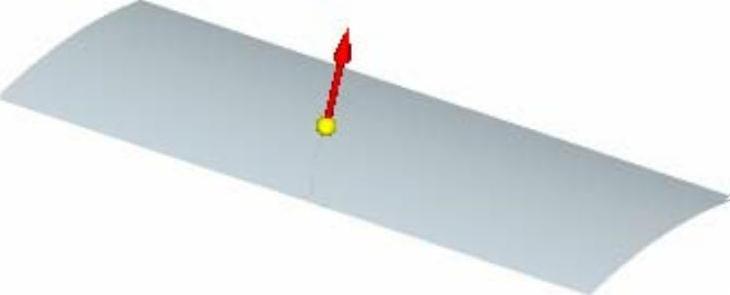

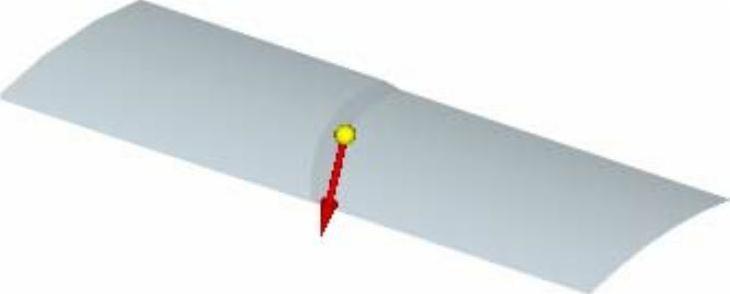

图6.7 投影方向

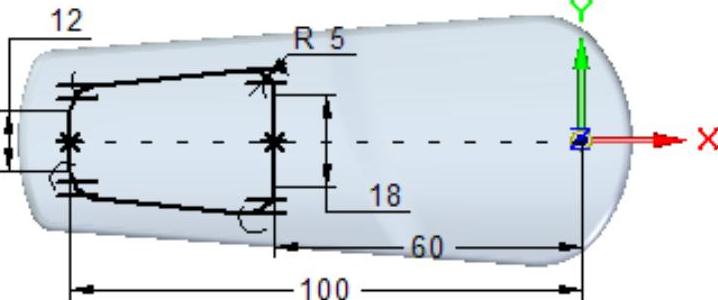

Step6.创建图6.8所示的草图2。在区域中单击按钮，选取俯视图（XY）平面作为草图平面，绘制图6.9所示的草图2。

图6.8 草图2（建模环境）

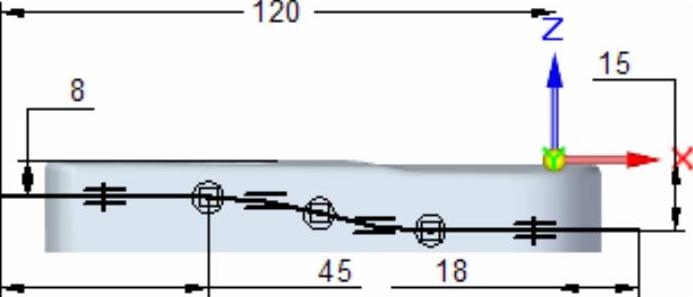

图6.9 草图2（草图环境）

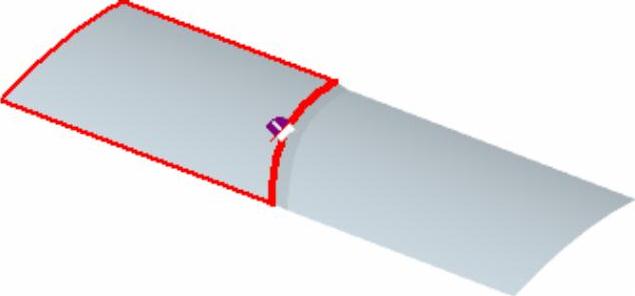

Step7.创建图6.10所示的投影曲线2。在区域中单击按钮；在“投影”命令条的下拉列表中选择选项；选取草图2为投影曲线，然后右击；选取偏移曲面1为投影面，然后右击；选择图6.11所示的方向，然后在箭头所示一侧单击鼠标左键。单击按钮，单击按钮，完成投影曲线2的创建。

图6.10 投影曲线2

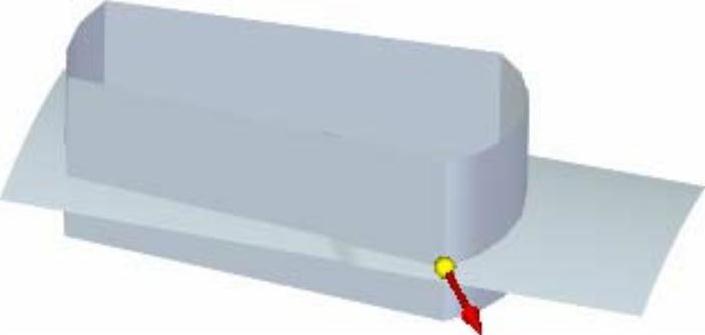

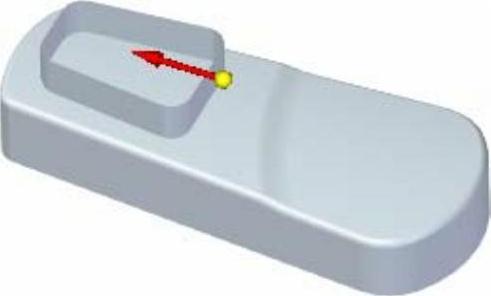

图6.11 投影方向

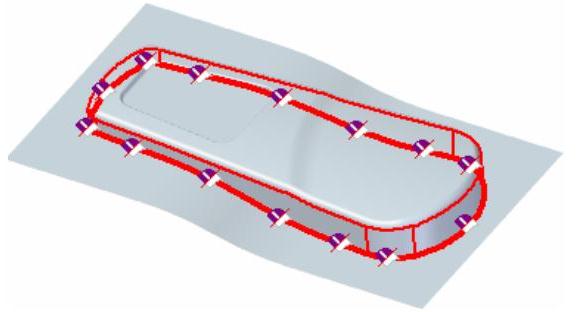

Step8.创建图6.12所示的蓝面1（拉伸曲面与偏移曲面已隐藏）。在选项卡区域单击按钮；在下拉列表中选择选项，在绘图区域选取投影曲线1，单击按钮，在绘图区域选取投影曲线2，单击按钮，单击按钮，单击按钮，单击按钮，完成蓝面1的创建。

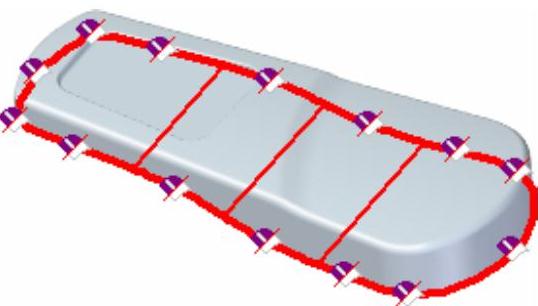

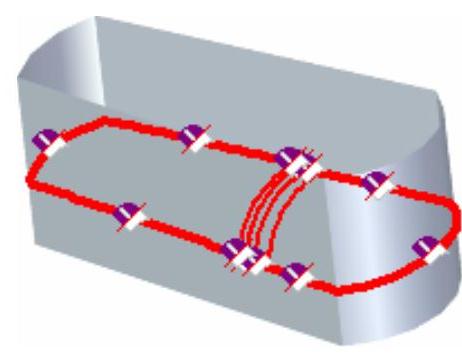

图6.12 蓝面1

Step9.创建图6.13所示的曲面修剪1。在区域中单击按钮；在绘图区域选取拉伸曲面1为要修剪的曲面，单击按钮；在绘图区域选取蓝面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图6.14所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪1的创建。

图6.13 曲面修剪1

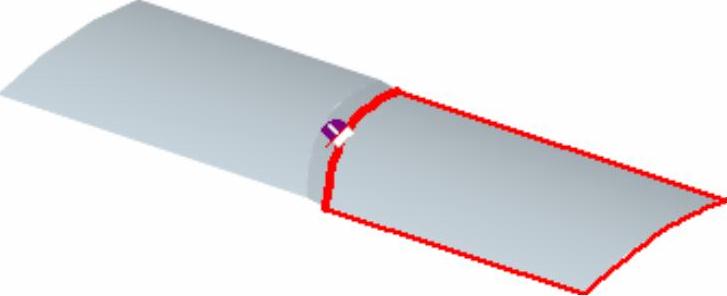

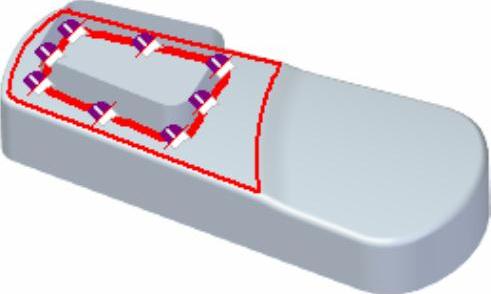

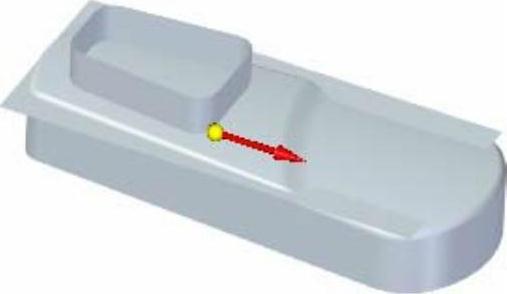

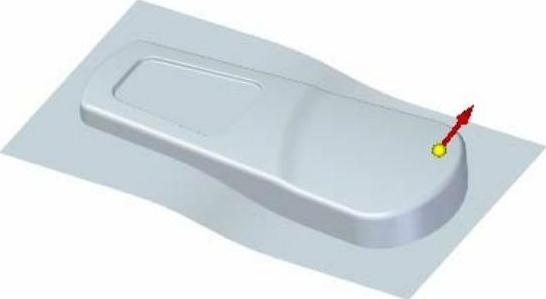

图6.14 修剪方向

Step10.创建图6.15所示的曲面修剪2。在区域中单击按钮；在绘图区域选取偏移曲面1为要修剪的曲面，单击按钮；在绘图区域选取蓝面1为修剪工具，单击按钮；将特征修剪方向箭头调整至如图6.16所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪2的创建。

图6.15 曲面修剪2

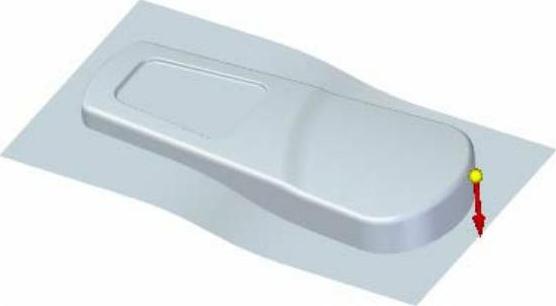

图6.16 修剪方向

Step11.创建缝合曲面1。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪1、蓝面1与曲面修剪2为要缝合的曲面，单击按钮；单击按钮，单击按钮，完成缝合曲面1的创建。

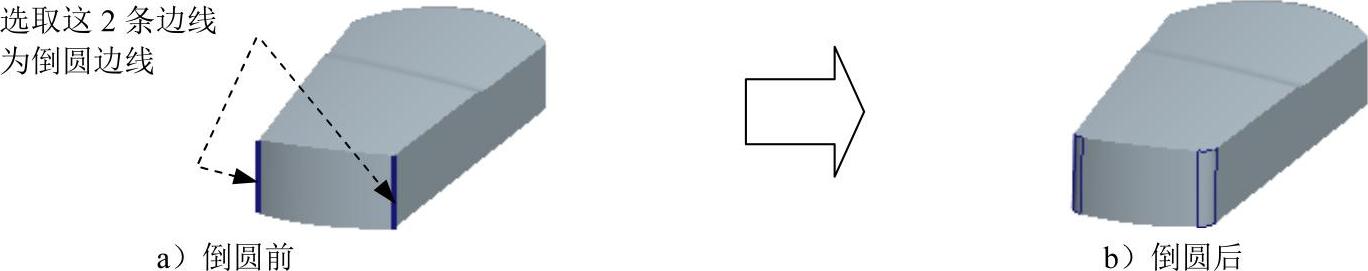

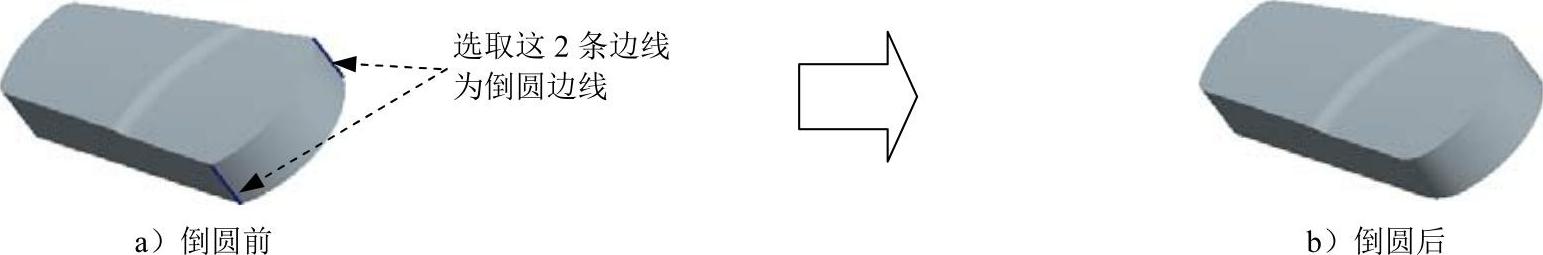

Step12.创建图6.17b所示的倒圆1。选取图6.17a所示的边线为要倒圆的对象，圆角半径值为20.0。

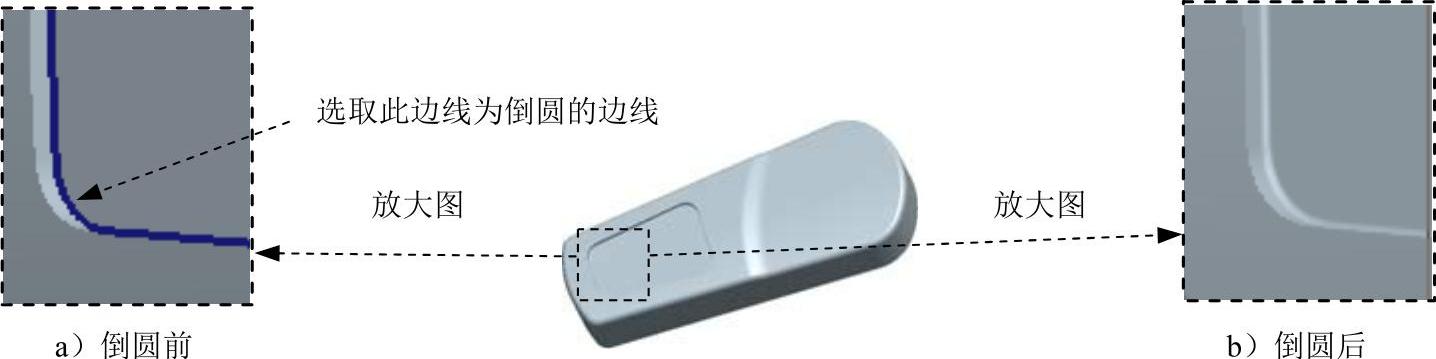

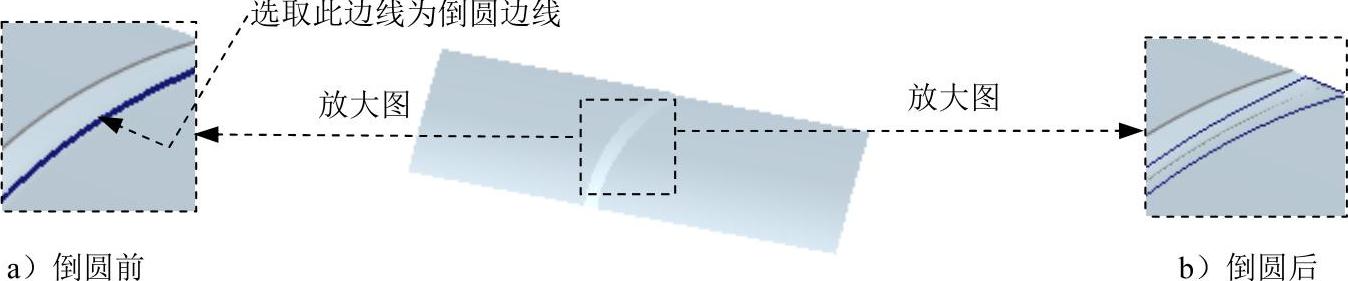

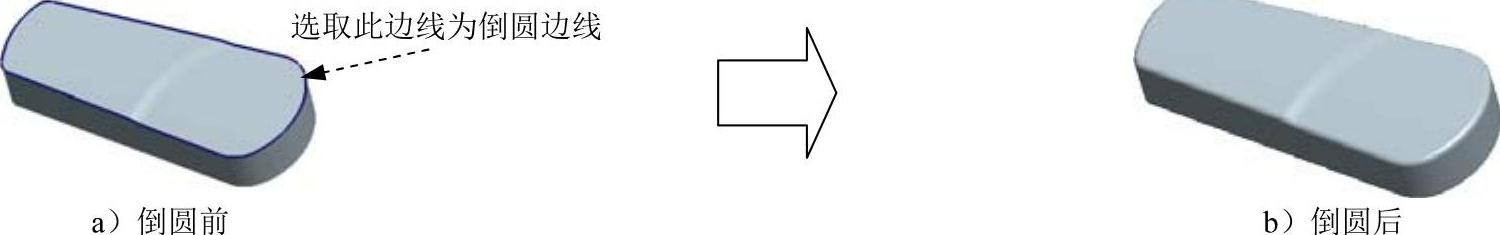

图6.17 倒圆1

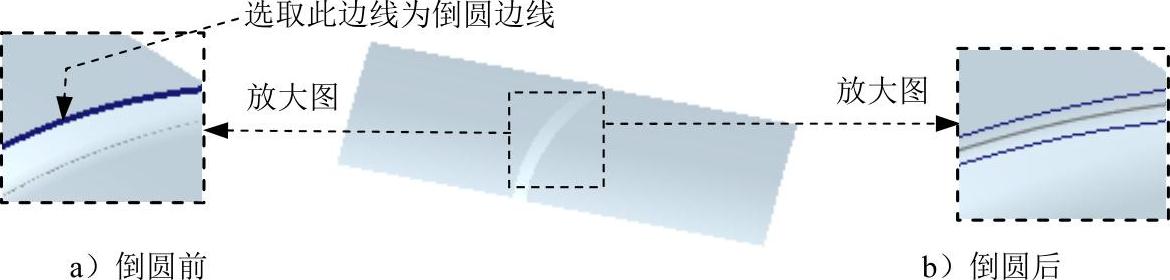

Step13.创建图6.18b所示的倒圆2。选取图6.18a所示的边线为要倒圆的对象，圆角半径值为10.0。

图6.18 倒圆2

Step14.创建图6.19所示的平面4。在区域中单击按钮，选择选项；选取俯视图（XY）平面作为参考实体，在下拉列表中输入偏移距离值为20，偏移方向沿Z轴负方向，在绘图区域单击完成平面4的创建。

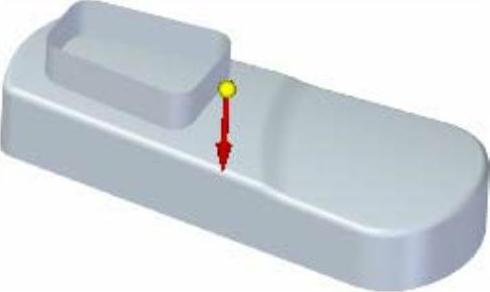

图6.19 平面4

Step15.创建图6.20所示的拉伸曲面2。在功能选项卡区域中单击按钮；选取平面4作为草图平面，进入草绘环境。绘制图6.21所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入50.0，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面2的创建。

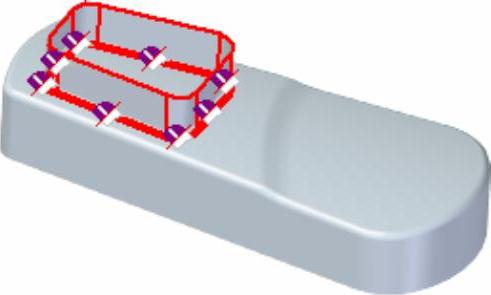

图6.20 拉伸曲面2

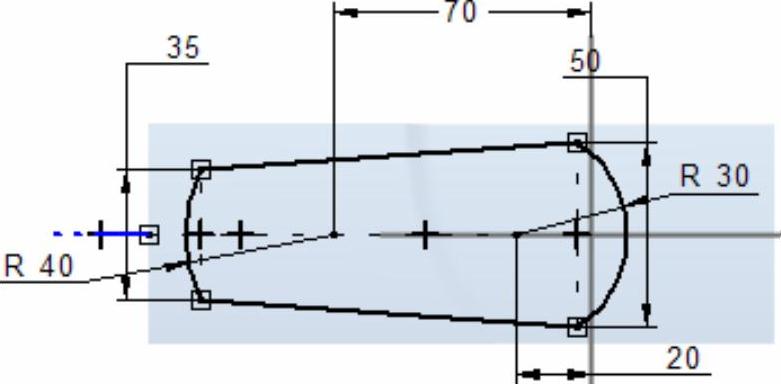

图6.21 截面草图

Step16.创建图6.22所示的曲面修剪3。在区域中单击按钮；在绘图区域选取曲面修剪2为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面2为修剪工具，单击按钮；将特征修剪方向箭头调整至如图6.23所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪3的创建。

图6.22 曲面修剪3

图6.23 修剪方向

Step17.创建图6.24所示的曲面修剪4。在区域中单击按钮；在绘图区域选取拉伸曲面2为要修剪的曲面，单击按钮；在绘图区域选取曲面修剪3为修剪工具，单击按钮；将特征修剪方向箭头调整至如图6.25所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪4的创建。

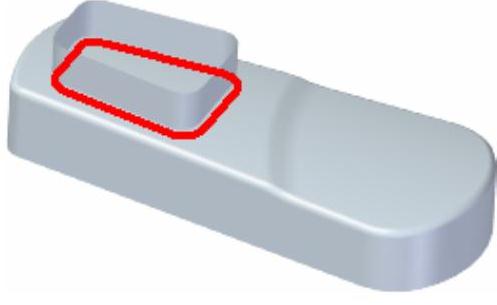

图6.24 曲面修剪4

图6.25 修剪方向

Step18.创建缝合曲面2。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪3与曲面修剪4为要缝合的曲面，单击按钮；单击按钮，单击按钮,完成缝合曲面2的创建。

Step19.创建图6.26b所示的倒圆3。选取图6.26a所示的边线为要倒圆的对象，圆角半径值为5.0。

图6.26 倒圆3

Step20.创建图6.27b所示的倒圆4。选取图6.27a所示的边线为要倒圆的对象，圆角半径值为15.0。

图6.27 倒圆4

Step21.创建图6.28b所示的倒圆5。选取图6.28a所示的边线为要倒圆的对象，圆角半径值为2.0。

图6.28 倒圆5

Step22.创建图6.29所示的拉伸曲面3。在功能选项卡区域中单击按钮；选取平面4作为草图平面，进入草绘环境，绘制图6.30所示的截面草图，单击按钮，在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入30，并按Enter键，拉伸方向沿Z轴正方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面3的创建。

图6.29 拉伸曲面3

图6.30 截面草图

Step23.创建图6.31所示的拉伸曲面4。在功能选项卡区域中单击按钮；选取右视图（YZ）平面作为草图平面，进入草绘环境，绘制图6.32所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入110，并按Enter键，拉伸方向沿X轴负方向；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面4的创建。

图6.31 拉伸曲面4

图6.32 截面草图(www.daowen.com)

Step24.创建图6.33所示的曲面修剪5。在区域中单击按钮；在绘图区域选取拉伸曲面4为要修剪的曲面，单击按钮，在绘图区域选取拉伸曲面3为修剪工具，单击按钮，将特征修剪方向箭头调整至如图6.34所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪5的创建。

图6.33 曲面修剪5

图6.34 修剪方向

Step25.创建图6.35所示的曲面修剪6。在区域中单击按钮；在绘图区域选取拉伸曲面3为要修剪的曲面，单击按钮，在绘图区域选取曲面修剪5为修剪工具，单击按钮，将特征修剪方向箭头调整至如图6.36所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪6的创建。

图6.35 曲面修剪6

图6.36 修剪方向

Step26.创建图6.37所示的曲面修剪7。在区域中单击按钮；在绘图区域选取缝合曲面2为要修剪的曲面，单击按钮。在绘图区域选取曲面修剪6为修剪工具，单击按钮，将特征修剪方向箭头调整至如图6.38所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪7的创建。

图6.37 曲面修剪7

图6.38 修剪方向

Step27.创建图6.39所示的曲面修剪8。在区域中单击按钮；在绘图区域选取曲面修剪6为要修剪的曲面，单击按钮，在绘图区域选取曲面修剪7为修剪工具，单击按钮，将特征修剪方向箭头调整至如图6.40所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪8的创建。

图6.39 曲面修剪8

图6.40 修剪方向

Step28.创建缝合曲面3。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取曲面修剪5、曲面修剪7与曲面修剪8为要缝合的曲面，单击按钮，单击按钮，单击按钮，完成缝合曲面3的创建。

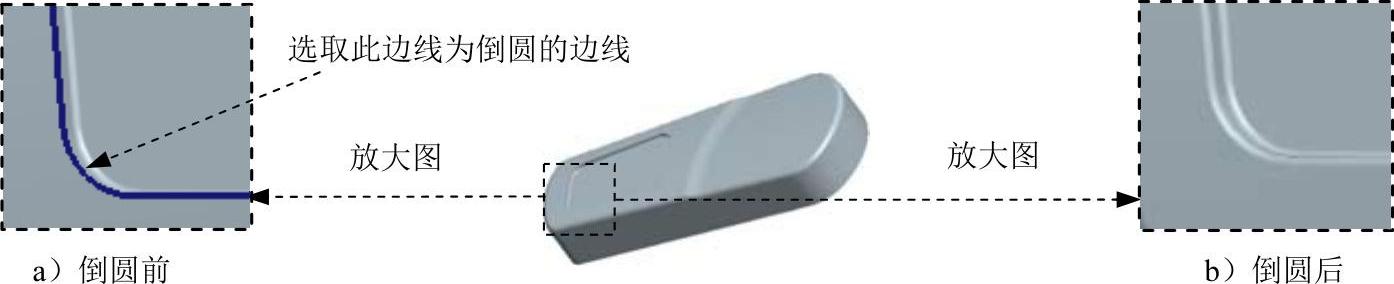

Step29.创建图6.41b所示的倒圆6。选取图6.41a所示的边线为要倒圆的对象，圆角半径值为0.5。

图6.41 倒圆6

Step30.创建图6.42b所示的倒圆7。选取图6.42a所示的边线为要倒圆的对象，圆角半径值为0.5。

图6.42 倒圆7

Step31.创建图6.43所示的拉伸曲面5。在功能选项卡区域中单击按钮；选取前视图（XZ）平面作为草图平面，进入草绘环境，绘制图6.44所示的截面草图，单击按钮；在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入80，并按Enter键；单击“拉伸”命令条中的按钮，单击按钮，完成拉伸曲面5的创建。

图6.43 拉伸曲面5

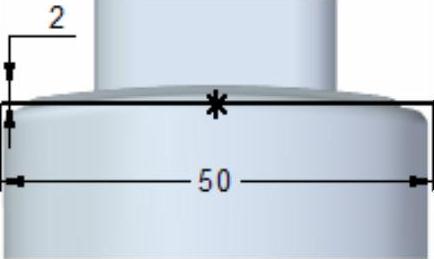

图6.44 截面草图

Step32.创建图6.45所示的曲面修剪9。在区域中单击按钮；在绘图区域选取缝合曲面3为要修剪的曲面，单击按钮；在绘图区域选取拉伸曲面5为修剪工具，单击按钮；将特征修剪方向箭头调整至如图6.46所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪9的创建。

图6.45 曲面修剪9

图6.46 修剪方向

Step33.创建图6.47所示的曲面修剪10。在区域中单击按钮；在绘图区域选取拉伸曲面5为要修剪的曲面，单击按钮，在绘图区域选取曲面修剪9为修剪工具，单击按钮，将特征修剪方向箭头调整至如图6.48所示，单击左键确定；单击按钮，单击按钮，完成曲面修剪10的创建。

图6.47 曲面修剪10

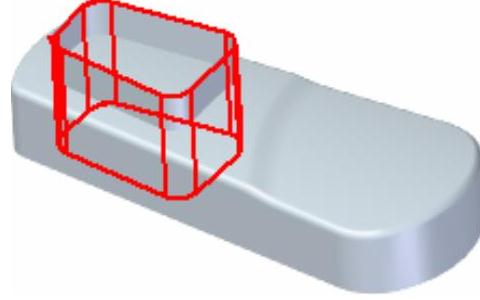

图6.48 修剪方向

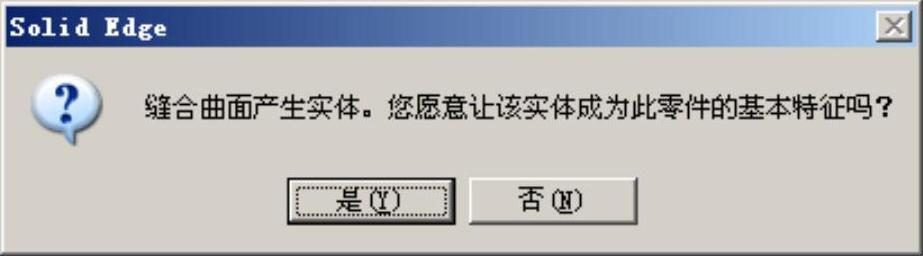

Step34.创建缝合曲面4。在区域中单击按钮，系统弹出“缝合曲面选项”对话框，在该对话框中取消选中复选框，单击按钮；在绘图区域选取修剪曲面9与修剪曲面10为要缝合的曲面，单击按钮；系统弹出图6.49所示的Solid Edge对话框，在该对话框中单击按钮，完成缝合曲面4的创建。

图6.49 Solid Edge对话框

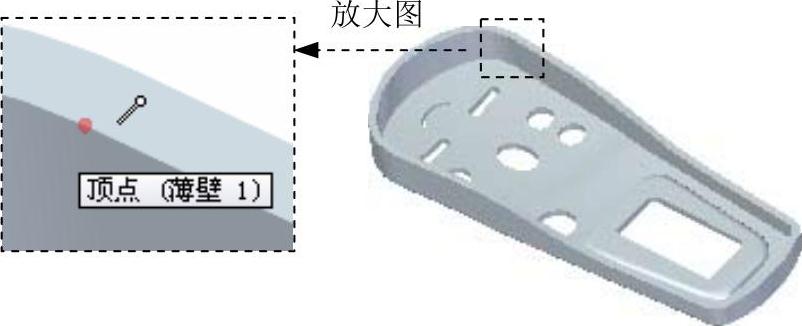

Step35.创建图6.50b所示的薄壁特征1。在区域中单击按钮；在“薄壁”命令条的文本框中输入薄壁厚度值为2.0，然后右击；在系统提示下，选择图6.50a所示的模型表面为要移除的面，然后右击；单击“薄壁”命令条中的按钮，单击按钮，完成薄壁特征1的创建。

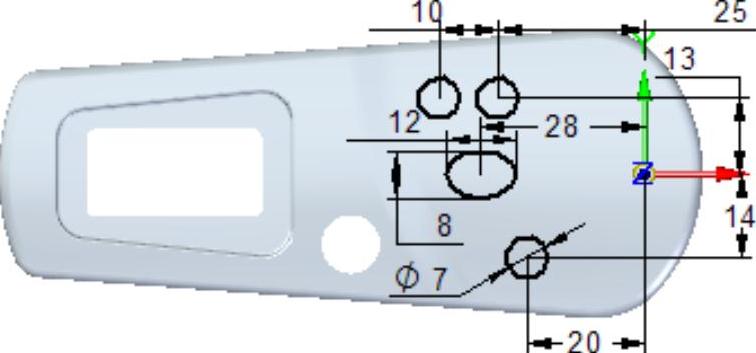

Step36.创建图6.51所示的除料1。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图6.52所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料1的创建。

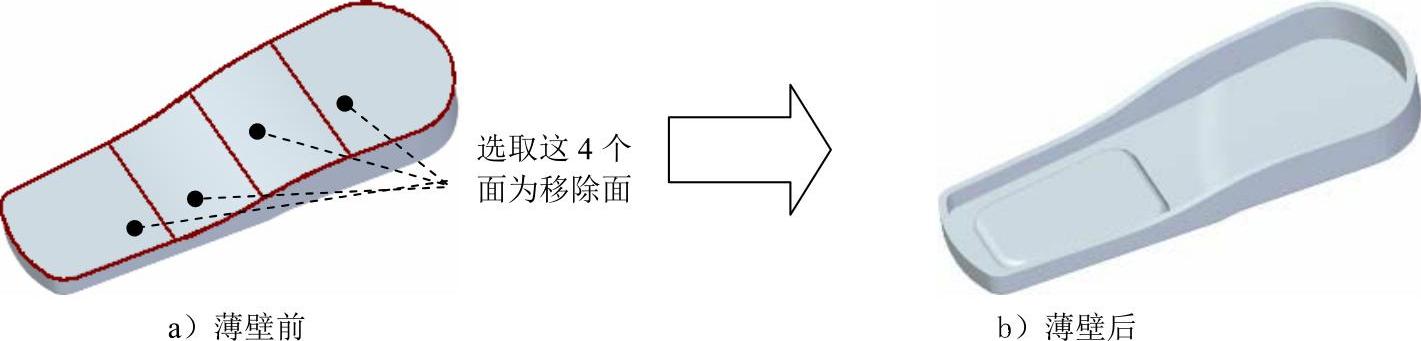

图6.50 薄壁特征1

图6.51 除料1

图6.52 截面草图

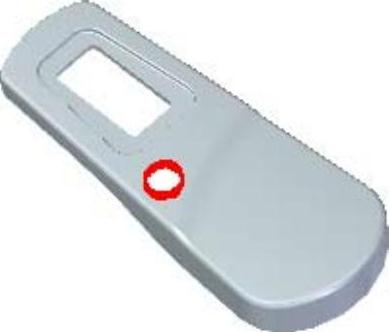

Step37.创建图6.53所示的除料2。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图6.54所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料2的创建。

图6.53 除料2

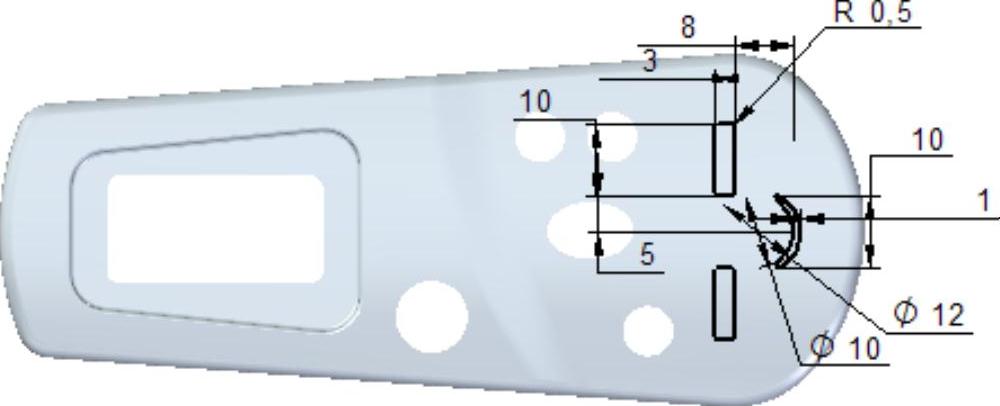

图6.54 截面草图

Step38.创建图6.55所示的除料3。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图6.56所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料3的创建。

图6.55 除料3

图6.56 截面草图

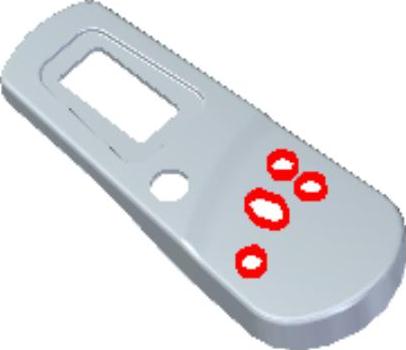

Step39.创建图6.57所示的除料特征4。在区域中选择命令；选取俯视图（XY）平面作为草图平面，进入草绘环境，绘制图6.58所示的截面草图；在“除料”命令条中单击按钮，确认与按钮未被按下，单击“全部穿透”按钮，拉伸方向沿Z轴负方向；单击“除料”命令条中的按钮，单击按钮，完成除料特征4的创建。

图6.57 除料特征4

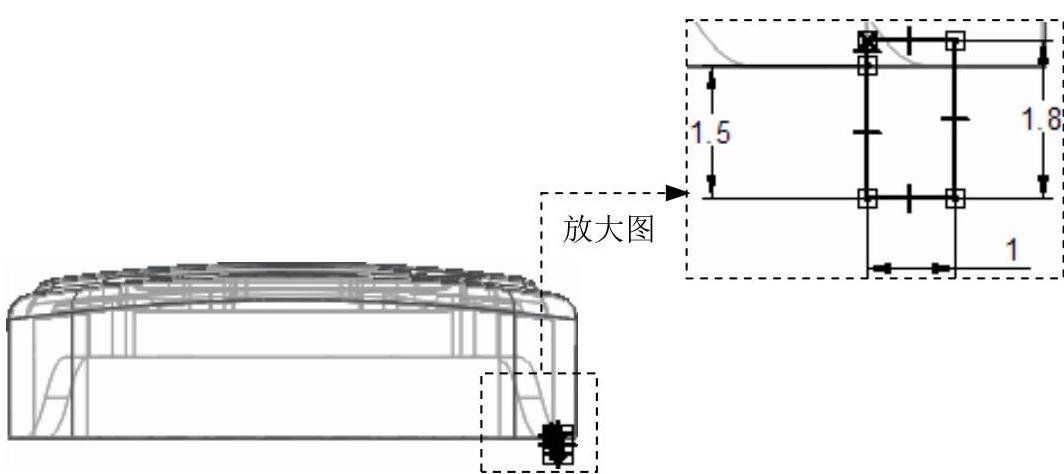

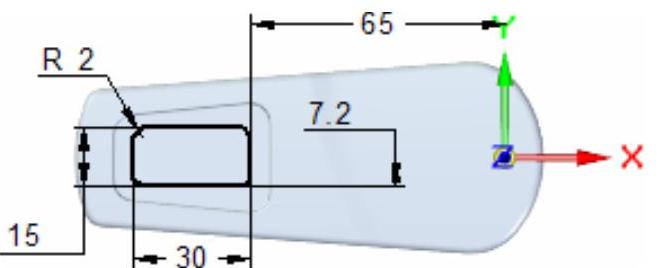

图6.58 截面草图

Step40.创建图6.59所示的平面5。在区域中单击按钮，选择选项；选取右视图（YZ）平面作为参考实体，在绘图区域选取图6.60所示的点作为参考点，在绘图区域单击完成平面5的创建。

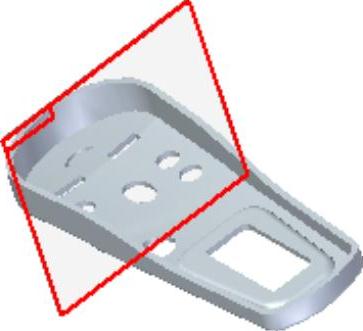

图6.59 平面5

图6.60 选取参考点

Step41.创建图6.61所示的草图3。在区域中单击按钮，选取平面5作为草图平面，绘制图6.62所示的草图3。

图6.61 草图3（建模环境）

图6.62 草图3（草图环境）

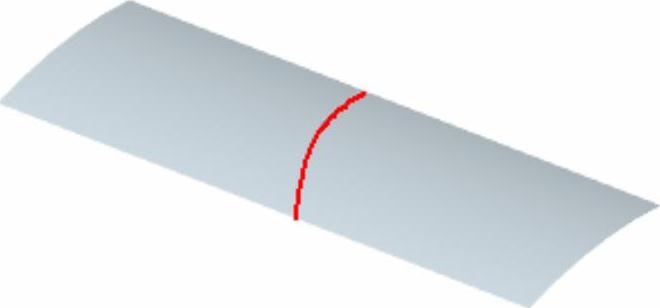

Step42.创建图6.63所示的扫掠1。在区域中单击后的小三角，选择命令；在“扫掠选项”对话框的区域中选中单选项，其他参数接受系统默认设置值，单击按钮；在“创建起源”下拉列表中选择选项，在图形区中选取图6.64所示模型边线作为扫掠轨迹曲线；在图形区中选取草图1作为扫掠截面；单击“扫掠”命令条中的按钮，单击按钮，完成扫掠特征1的创建。

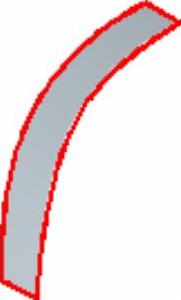

图6.63 扫掠1

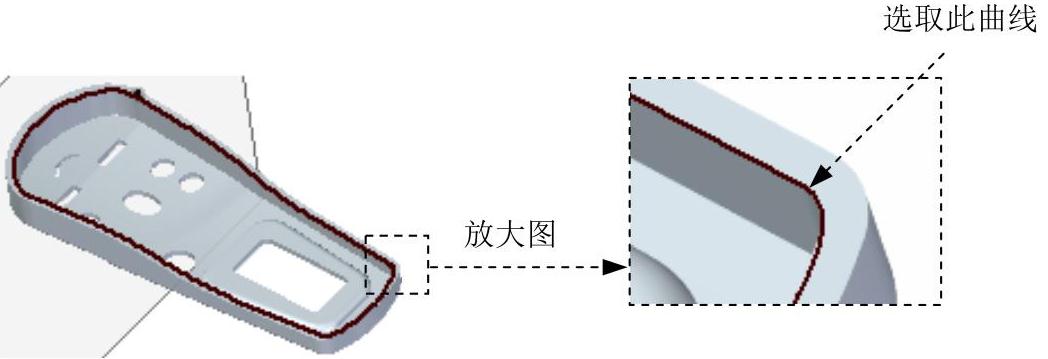

图6.64 扫掠轨迹曲线

Step43.创建图6.65b所示的倒圆8。选取图6.65a所示的边线为要倒圆的对象，圆角半径值为0.2。

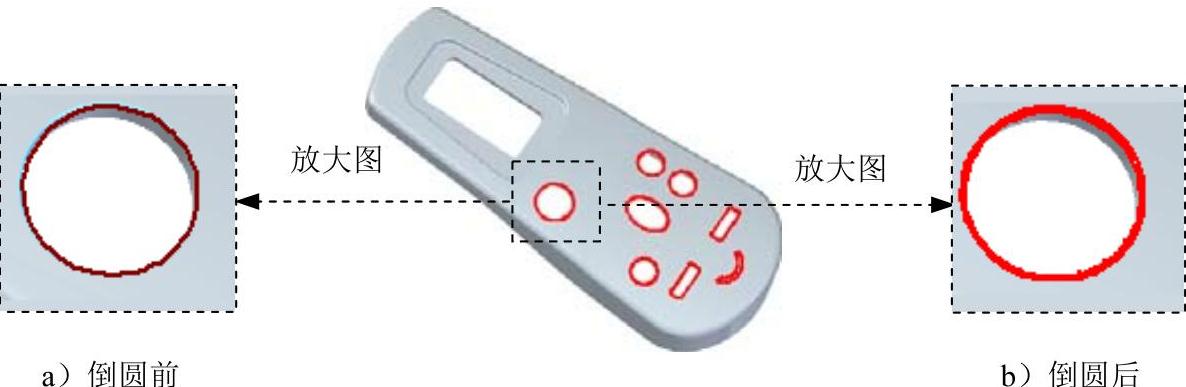

图6.65 倒圆8

Step44.保存模型文件。选择下拉菜单命令，将模型命名为REMOTE_CONTROL。
