实例概述

本实例详细介绍了手柄的设计过程，其主要设计过程是将两个扫掠曲面进行剪裁和缝合形成单独的实体，再与所创建的基础实体布尔求和而成。关键是两个扫掠曲面的创建及布尔求和的运用。零件模型及路径查找器如图5.1所示。

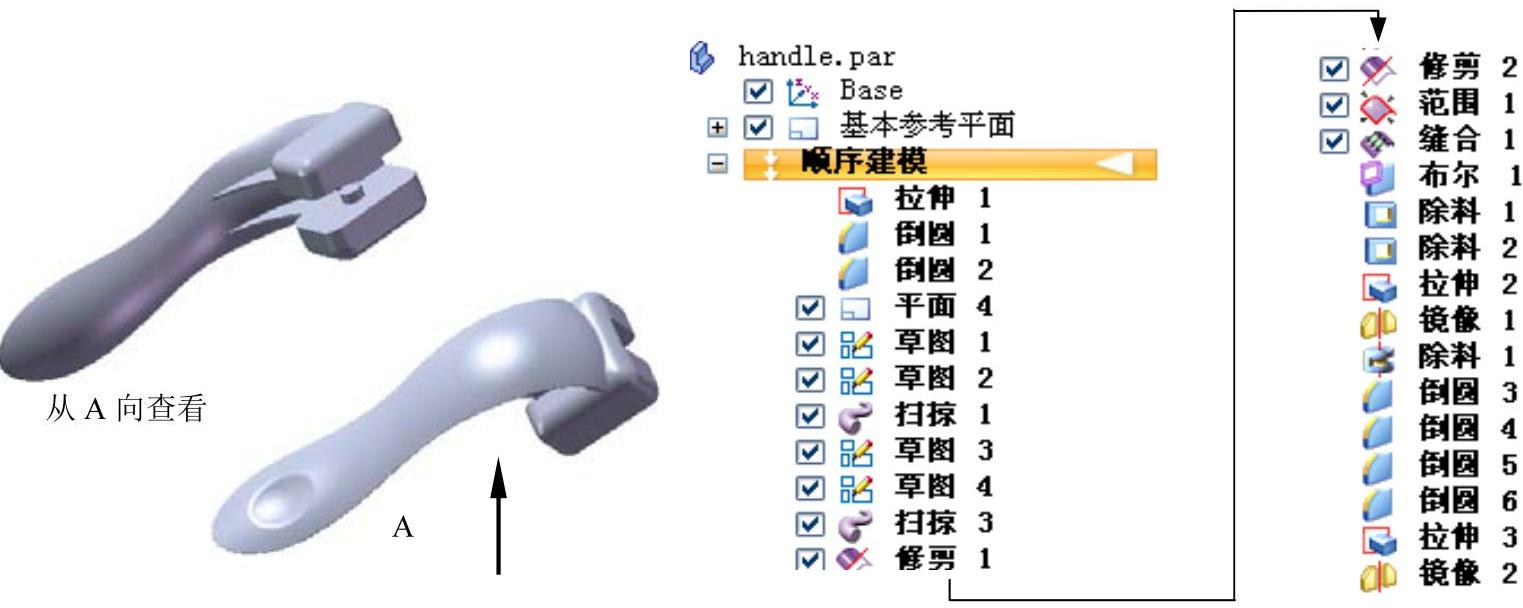

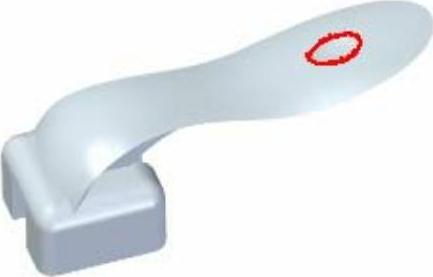

图5.1 零件模型和路径查找器

Step1.新建一个零件模型文件，进入建模环境。

Step2.创建图5.2所示的拉伸特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取俯视图（XY）平面作为草图平面，进入草绘环境；绘制图5.3所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认按钮被按下，在下拉列表中输入10，并按Enter键。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征1的创建。

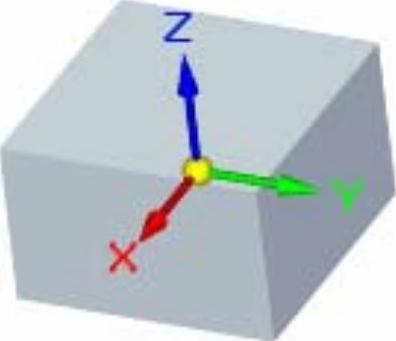

图5.2 拉伸特征1

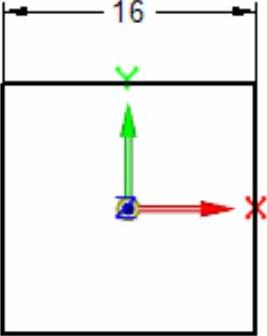

图5.3 截面草图

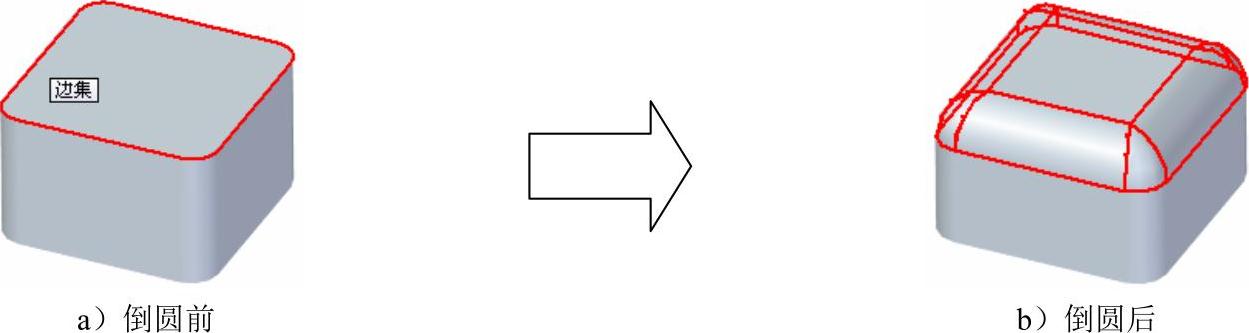

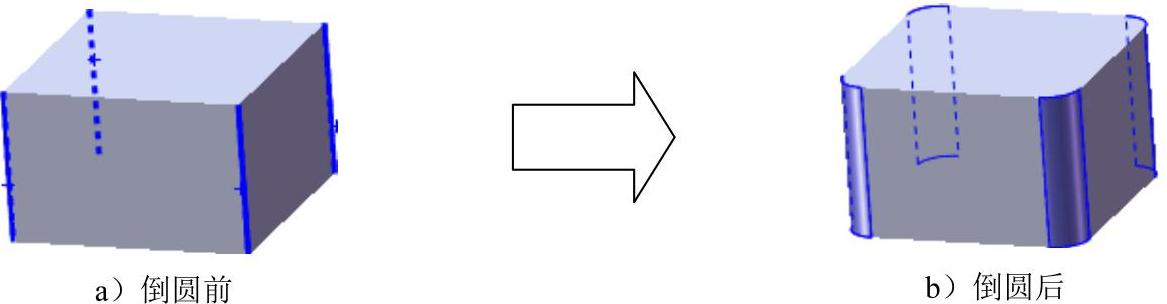

Step3.创建图5.4b所示的倒圆1。

（1）选择命令。在区域中单击按钮。

（2）定义要倒圆的边线。选取图5.4a所示的模型边线为倒圆的对象。

（3）定义倒圆参数。在“倒圆”命令条的文本框中输入2.0，然后单击“完成”按钮。

（4）单击“倒圆”命令条中的按钮，然后单击按钮，完成倒圆1的创建。

图5.4 倒圆1

Step4.创建图5.5b所示的倒圆2。选取图5.5a所示的模型边线为要倒圆的对象，圆角半径值为3.0。

图5.5 倒圆2

Step5.创建图5.6所示的平面4。在区域中单击按钮，选择选项；在绘图区域选取图5.6所示的面为参考平面，在下拉列表中输入偏移距离值为2，偏移方向参考图5.6（朝下偏移），单击完成平面4的创建。

Step6.创建图5.7所示的草图1。在区域中单击按钮，选取平面4为草图平面，绘制图5.7所示的草图1。

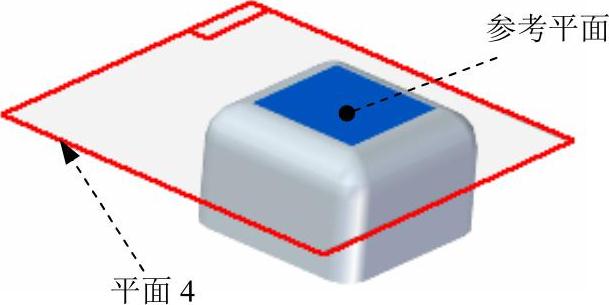

图5.6 平面4

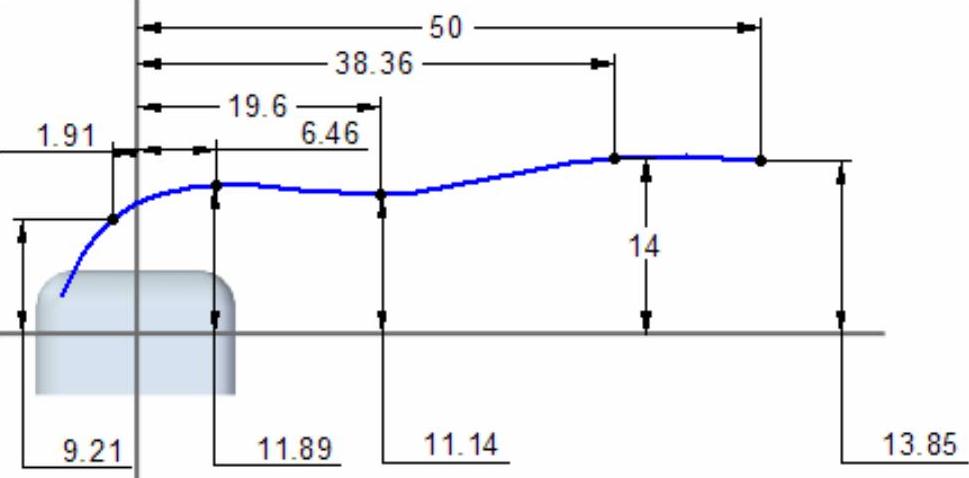

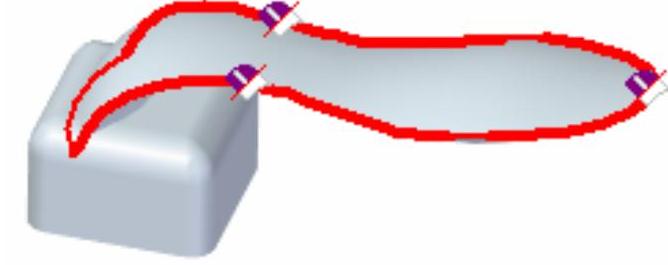

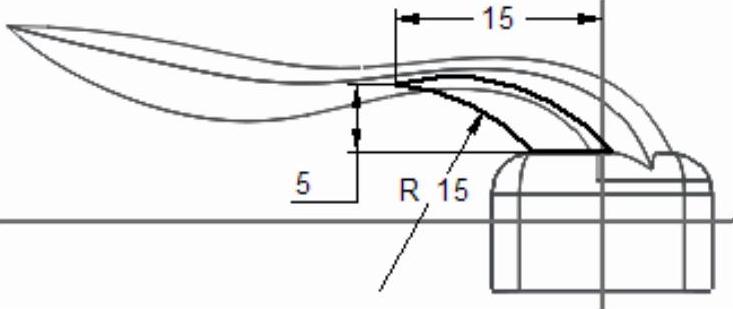

图5.7 草图1

Step7.创建图5.8所示的草图2。在区域中单击按钮，选取右视图（YZ）平面为草图平面，绘制图5.8所示的草图2。

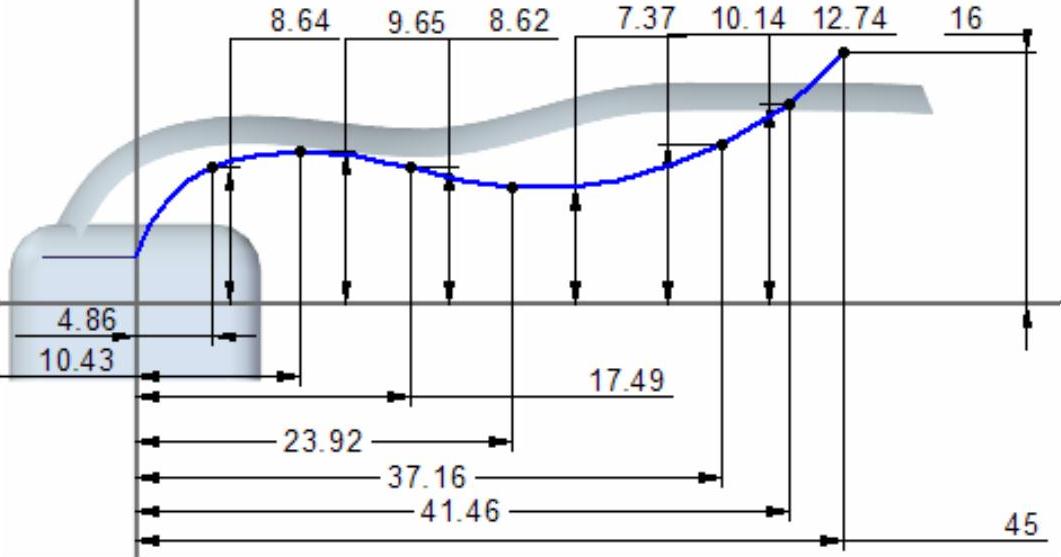

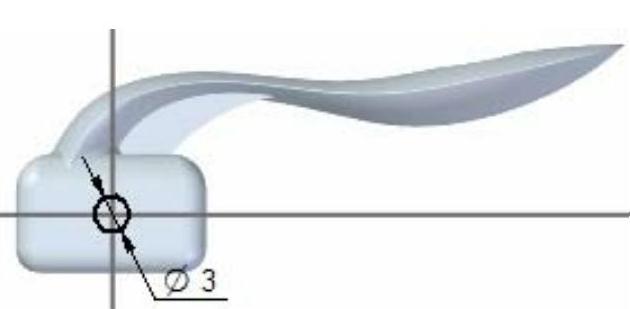

图5.8 草图2

Step8.创建图5.9所示的扫掠1。

（1）选择命令。在功能选项卡区域中单击按钮。

（2）定义扫掠类型。在系统弹出的“扫掠选项”对话框的区域中选择单选项，单击按钮。

（3）定义扫掠路径。在“创建起源”下拉列表中选择选项，在绘图区域选取草图2为扫掠路径，单击按钮。

（4）定义扫掠轮廓。在“创建起源”下拉列表中选择选项，选取草图1为扫掠轮廓，单击按钮。

（5）单击按钮，单击按钮，完成扫掠1的创建。

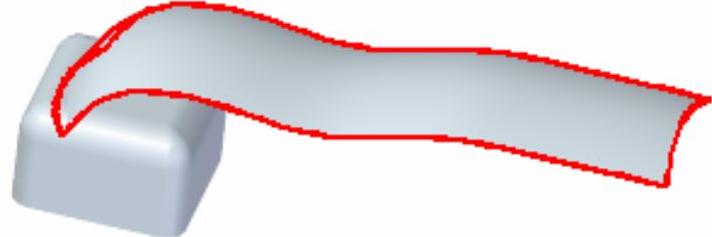

图5.9 扫掠1

Step9.创建图5.10所示的草图3。在区域中单击按钮，选取平面4为草图平面，绘制图5.10所示的草图3。

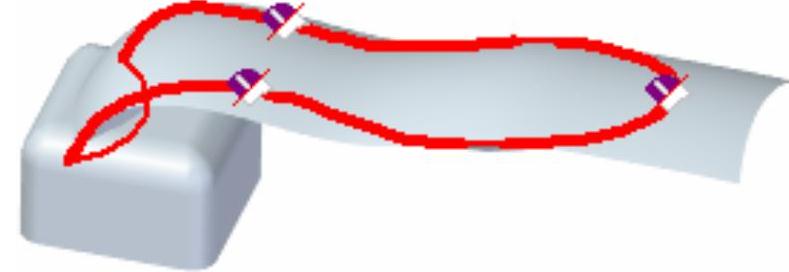

图5.10 草图3

Step10.创建图5.11所示的草图4。在区域中单击按钮，选取右视图（YZ）平面为草图平面，绘制图5.11所示的草图4。

图5.11 草图4

Step11.创建图5.12所示的扫掠2。

（1）选择命令。单击功能选项卡区域中单击按钮。

（2）定义扫掠类型。在系统弹出的“扫掠选项”对话框的区域中选择单选项，单击按钮。

（3）定义扫掠路径。在“创建起源”下拉列表中选择选项，在绘图区域选取草图4为扫掠路径，单击按钮。

（4）定义扫掠轮廓。在“创建起源”下拉列表中选择选项，选取草图3为扫掠轮廓，单击按钮。

（5）单击按钮，单击按钮，完成扫掠2的创建。

图5.12 扫掠2

Step12.创建图5.13所示的曲面修剪1。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取扫掠2为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取扫掠1为修剪工具，单击按钮。

（4）指定要修剪的一侧。特征修剪方向箭头如图5.14所示，单击左键确定。

（5）单击按钮，单击按钮，完成曲面修剪1的创建。

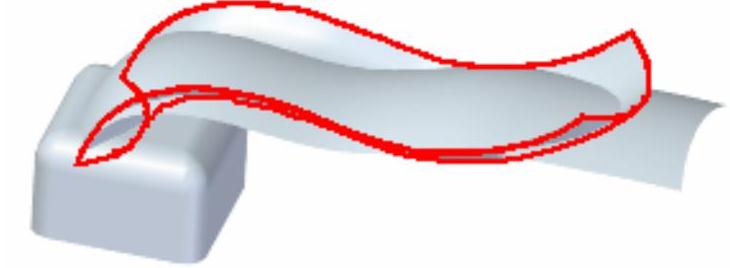

图5.13 曲面修剪1

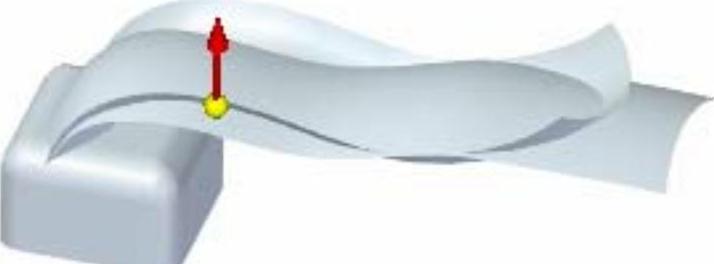

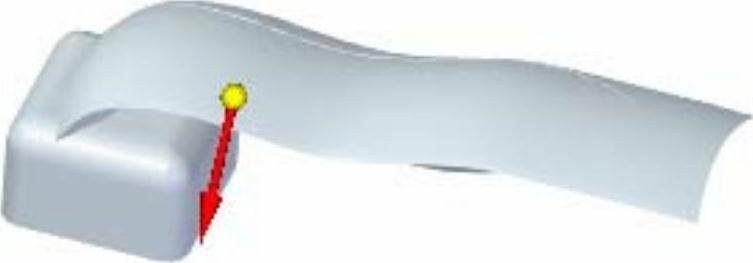

图5.14 调整修剪方向

Step13.创建图5.15所示的曲面修剪2。

（1）选择命令。在区域中单击按钮。

（2）选择要修剪的面。在绘图区域选取扫掠1为要修剪的曲面，单击按钮。

（3）选择修剪工具。在绘图区域选取修剪1为修剪工具，单击按钮。

(4)指定要修剪的一侧。特征修剪方向箭头如图5.16所示，单击左键确定。

（5）单击按钮，单击按钮，完成曲面修剪2的创建

图5.15 曲面修剪2

图5.16 特征修剪方向

Step14.创建图5.17所示的有界曲面1。

（1）选择命令。在区域中单击按钮。

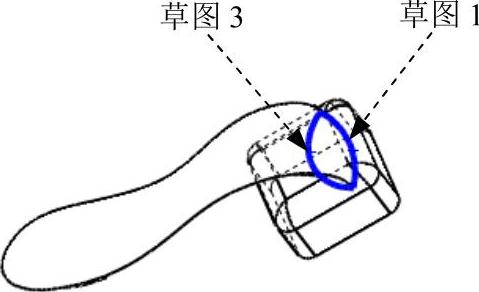

（2）定义边界曲线。在绘图区域依次选取草图1与草图3为边界曲线，单击按钮。

（3）单击按钮，单击按钮，单击按钮，完成有界曲面1的创建。

Step15.创建缝合曲面1。

（1）选择命令。在区域中单击按钮，系统弹出“缝合曲面选项”对话框；在该对话框中取消选中复选框，单击按钮。

（2）选择要缝合的曲面。在绘图区域选取曲面修剪1、曲面修剪2和有界曲面1为要缝合的曲面。

（3）单击按钮。系统弹出图5.18所示的SolidEdge对话框，单击按钮，单击按钮，单击按钮，完成缝合曲面1的创建。

图5.17 有界曲面1(www.daowen.com)

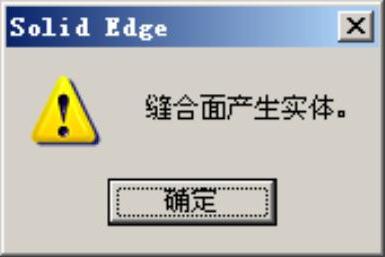

图5.18 Solid Edge对话框

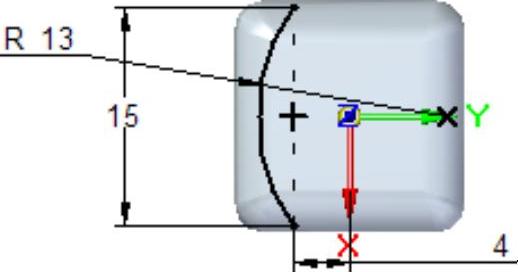

说明：操作时可能不会出现图5.18所示的SolidEdge对话框，这是由于缝合对象没有完全相交造成的。读者可以进一步调整草图的曲线，使其为参照生成的两扫掠曲面完全相交，如将草图1中的半径尺寸15改为13。

Step16.创建布尔1。

（1）选择命令。在区域中单击按钮后的小三角，选择命令。

（2）定义布尔对象。在绘图区域选取缝合曲面1为要布尔操作的对象，在“布尔”命令条中单击“布尔—合并”按钮，单击按钮。

（3）单击按钮，完成布尔1的创建。

Step17.创建图5.19所示的除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图5.19所示的平面作为草图平面，进入草绘环境。绘制图5.20所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入10，切除方向可参考图5.19。

（4）单击按钮，单击按钮，完成除料特征1的创建。

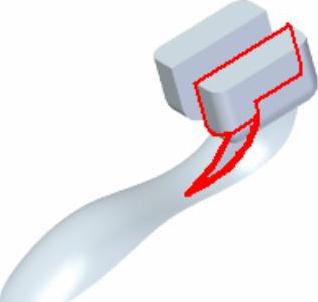

图5.19 除料特征1

图5.20 截面草图

Step18.创建图5.21所示的除料特征2。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图5.21所示的平面作为草图平面，进入草绘环境。绘制图5.22所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮不被按下，在下拉列表中输入8，切除方向可参考图5.19。

（4）单击按钮，单击按钮，完成除料特征2的创建。

Step19.创建图5.23所示的拉伸特征2。

（1）选择命令。在区域中单击按钮。

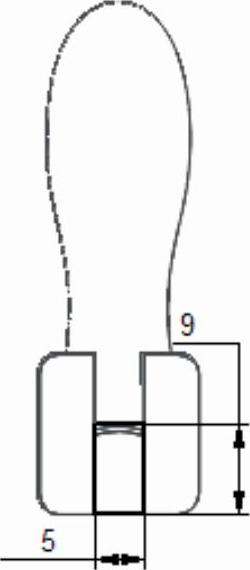

（2）定义特征的截面草图。选取图5.24所示的平面作为草图平面，进入草绘环境；绘制图5.25所示的截面草图，单击按钮。

图5.21 除料特征2

图5.22 截面草图

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入0.5，并按Enter键，拉伸方向为X轴正方向。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征2的创建。

图5.23 拉伸特征2

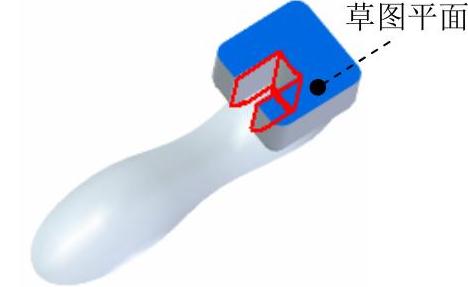

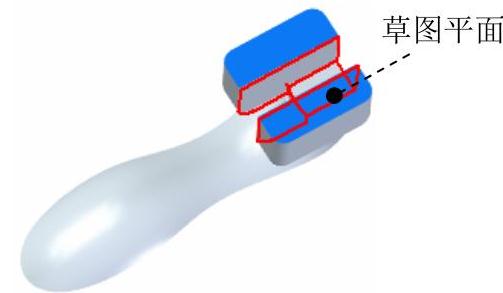

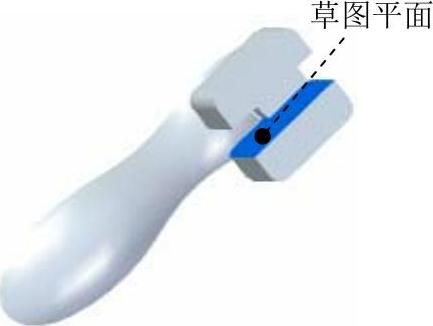

图5.24 草图平面

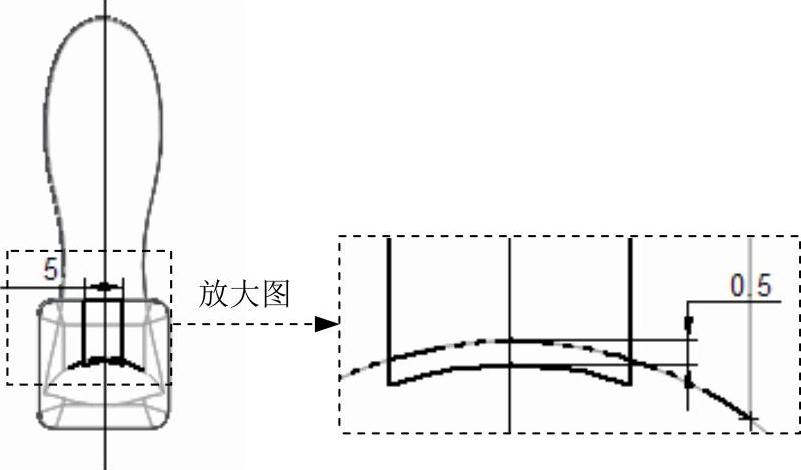

图5.25 截面草图

Step20.创建图5.26所示的镜像1。

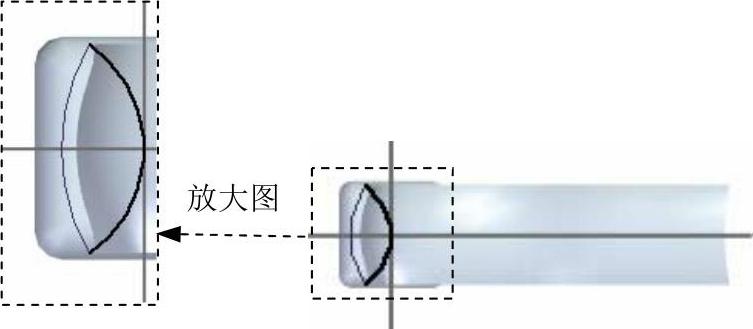

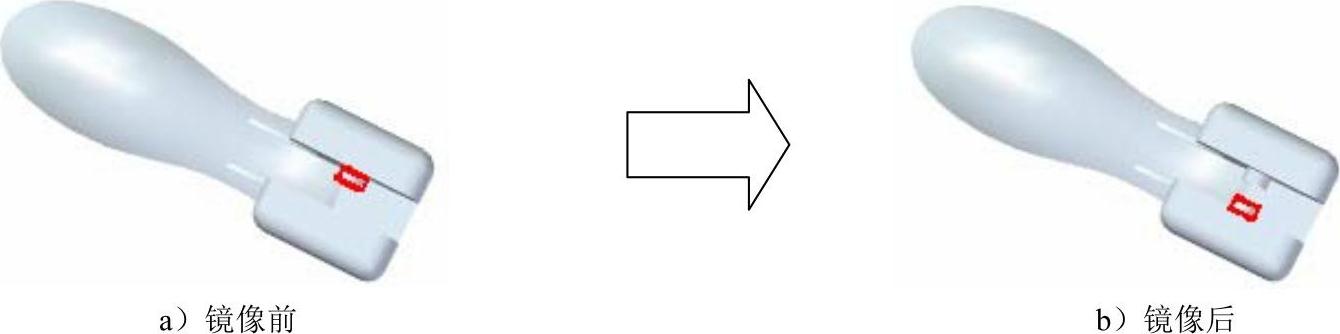

图5.26 镜像1

（1）选择命令。单击功能选项卡区域中单击按钮。

（2）定义镜像对象。在绘图区域选取拉伸特征2为要镜像的对象，单击按钮。

（3）定义镜像基准面。选取右视图（YZ）平面为镜像基准面。

（4）单击按钮，完成镜像1的创建。

Step21.创建图5.27所示的旋转除料特征1。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取右视图（YZ）平面为草图平面，进入草绘环境；绘制图5.28所示的截面草图。

（3）定义旋转轴。单击区域中的按钮，选取图5.28所示的线为旋转轴。

（4）定义旋转属性。单击“关闭草图”按钮，退出草绘环境；在“旋转”命令条的文本框中输入360.0，在图形区空白区域单击。

（5）单击“旋转”命令条中的按钮，完成旋转除料特征1的创建。

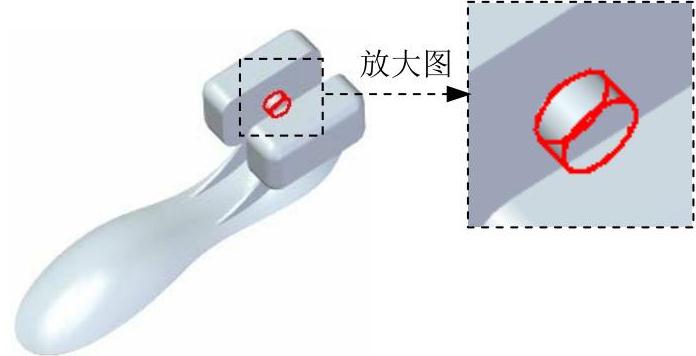

图5.27 旋转除料特征1

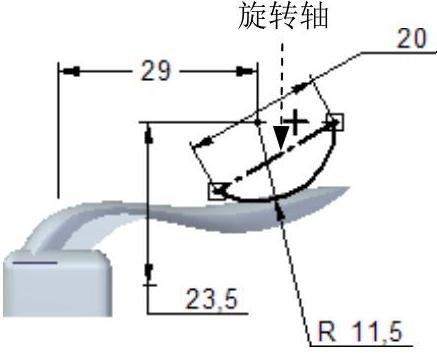

图5.28 截面草图

Step22.创建图5.29b所示的倒圆3。选取图5.29a所示的模型边线为要倒圆的对象，圆角半径值为0.1。

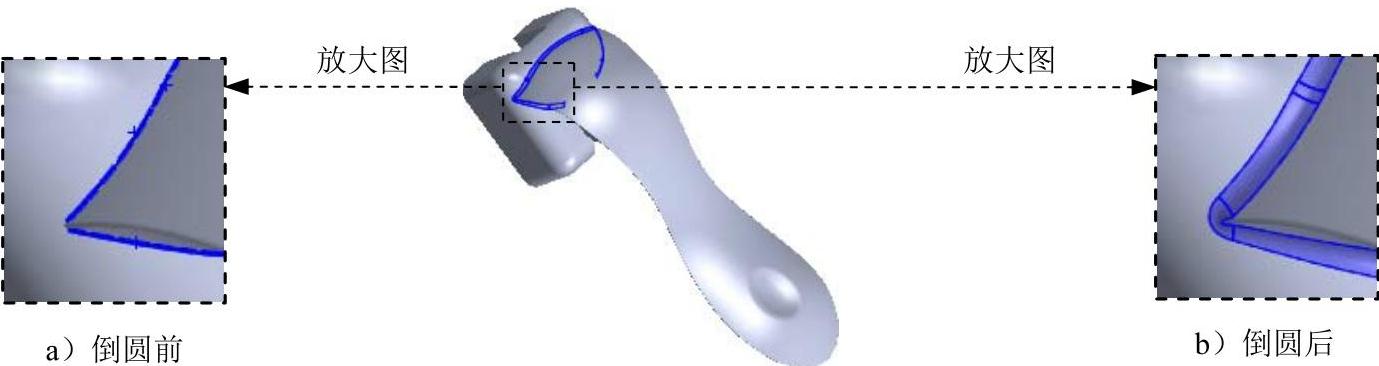

图5.29 倒圆3

Step23.创建图5.30b所示的倒圆4。选取图5.30a所示的模型边线为要倒圆的对象，圆角半径值为2。

Step24.创建图5.31b所示的倒圆5。选取图5.31a所示的模型边线为要倒圆的对象，圆角半径值为0.5。

图5.30 倒圆4

图5.31 倒圆5

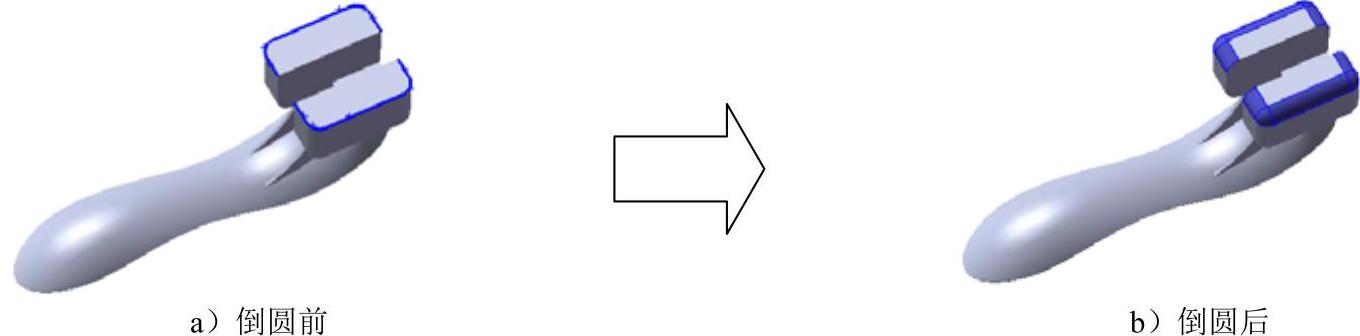

Step25.创建图5.32b所示的倒圆6。选取图5.32a所示的模型边线为要倒圆的对象，圆角半径值为2。

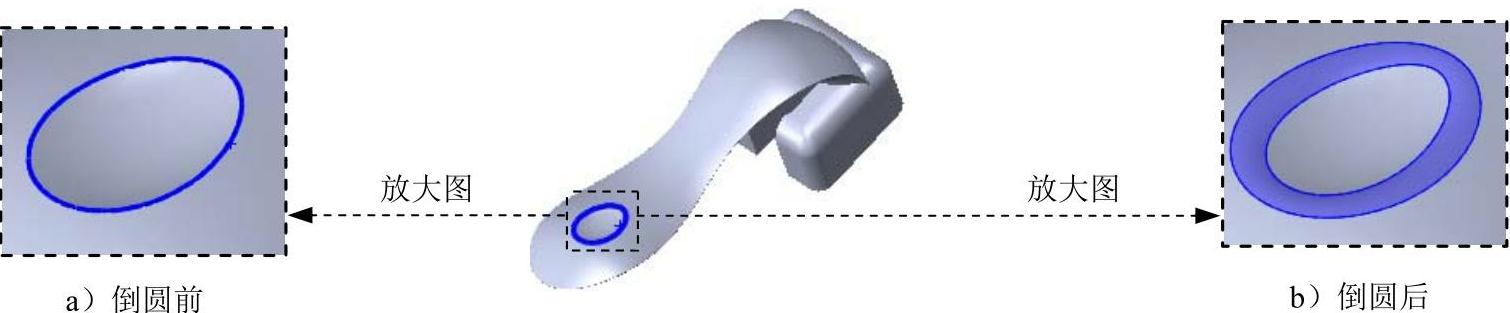

图5.32 倒圆6

Step26.创建图5.33所示的拉伸特征3。

（1）选择命令。在区域中单击按钮。

（2）定义特征的截面草图。选取图5.34所示的平面作为草图平面，进入草绘环境；绘制图5.35所示的截面草图，单击按钮。

（3）定义拉伸属性。在“拉伸”命令条中单击按钮，确认与按钮未被按下，在下拉列表中输入1.5，并按Enter键，拉伸方向可参考图5.33。

（4）单击“拉伸”命令条中的按钮，单击按钮，完成拉伸特征3的创建。

图5.33 拉伸特征3

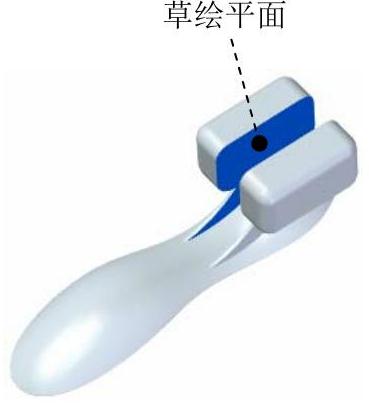

图5.34 草图平面

图5.35 截面草图

Step27.创建图5.36所示的镜像2。

（1）选择命令。单击功能选项卡区域中单击按钮。

（2）定义镜像对象。在绘图区域选取拉伸特征3为要镜像的对象。单击按钮。

（3）定义镜像基准面。选取右视图（YZ）平面为镜像基准面。

（4）单击按钮，完成镜像2的创建。

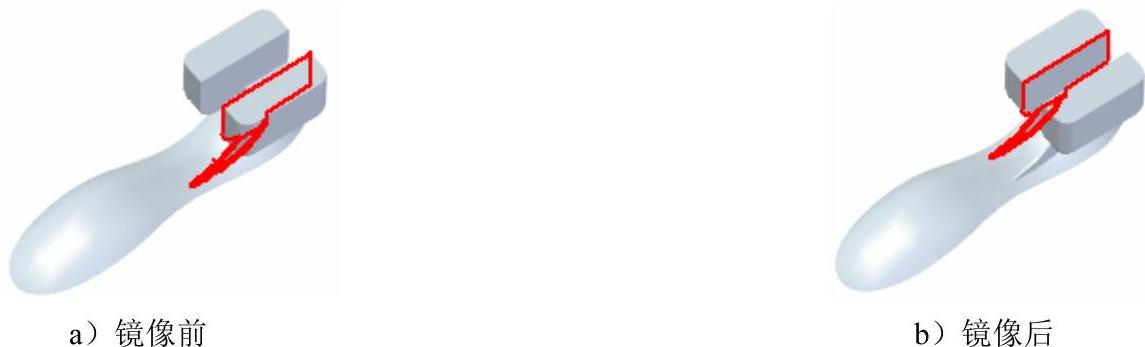

图5.36 镜像2

Step28.选择下拉菜单命令，将模型命名为handle。
