实例概述

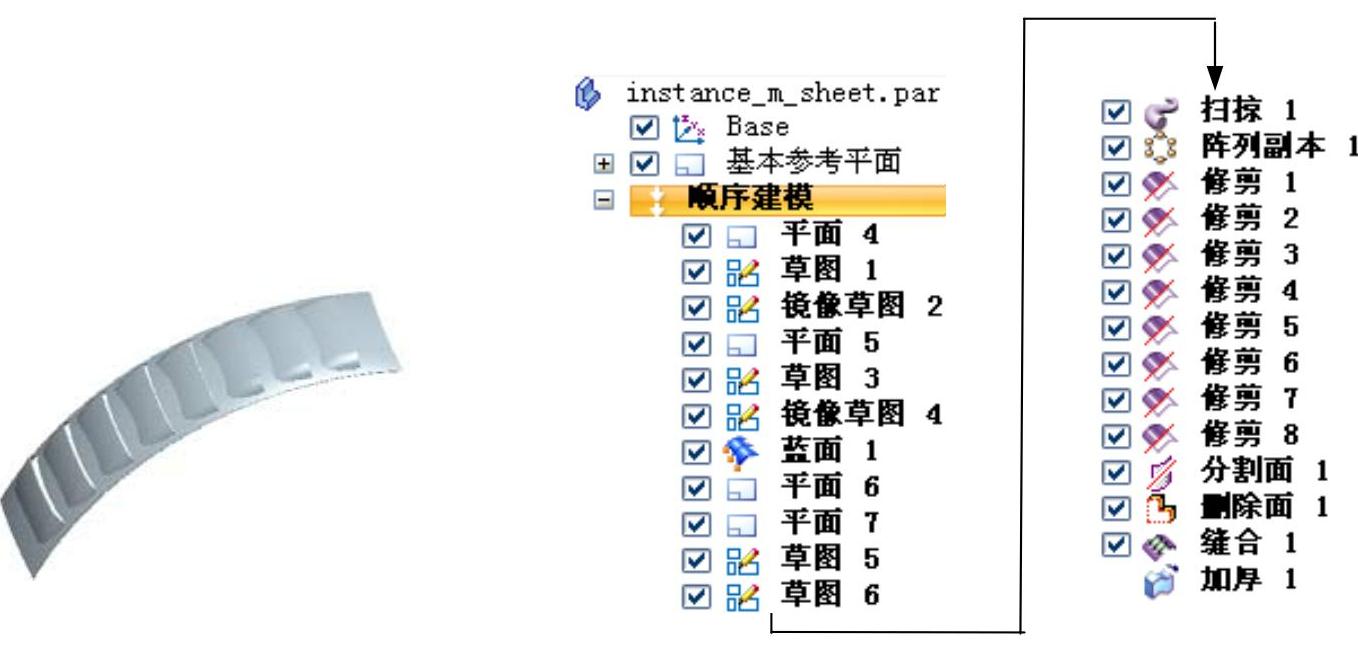

本实例讲述了千叶板的设计过程，运用了如下命令：蓝面、扫掠曲面、阵列、分割面、删除面、曲面缝合、曲面加厚。实例的主要形状是通过对两个曲面缝合修剪而成，本实例中阵列、分割面、删除面的操作技巧性很强，需要读者用心体会。零件模型及路径查找器如图3.1所示。

图3.1 零件模型及路径查找器

Step1.新建一个零件模型，进入建模环境。

Step2.创建图3.2所示的平面4。在区域中单击按钮，选择选项；选取前视图（XZ）平面作为参考平面，在下拉列表中输入偏移距离值为100，偏移方向为Y轴正方向，单击左键完成平面4的创建。

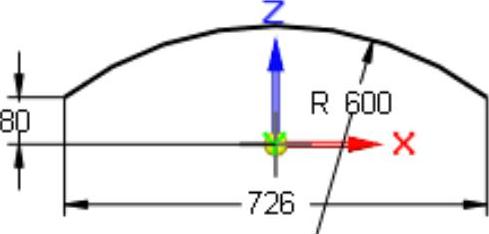

Step3.创建草图1。在区域中单击按钮，选取平面4作为草图平面，绘制图3.3所示的草图1。

Step4.创建图3.4所示的镜像草图2。在区域中单击后的小三角，选择命令，在图形区选取草图1作为镜像零件；选取前视图（XZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像草图2的创建。

图3.2 平面4

图3.3 草图1

图3.4 镜像草图2

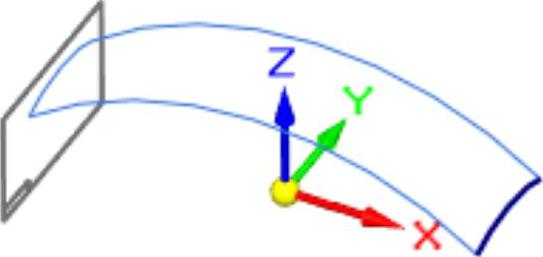

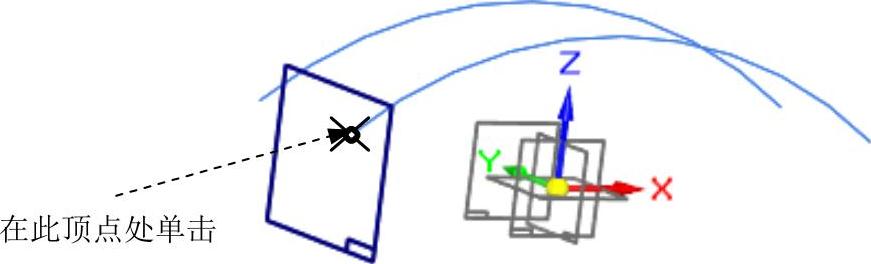

Step5.创建图3.5所示的平面5。在区域中单击按钮，选择选项；选取右视图（YZ）平面为参考平面，在图3.5所示的曲线的顶点处单击完成平面5的创建。

图3.5 平面5

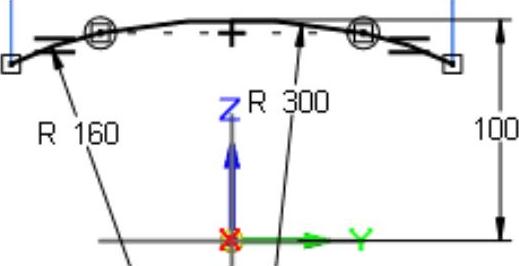

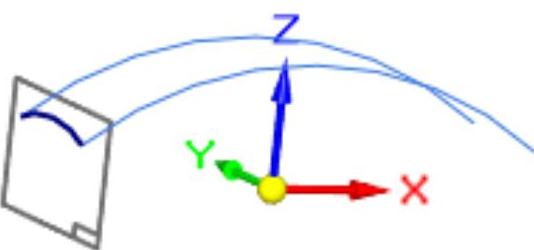

Step6.创建图3.6所示的草图3。在区域中单击按钮，选取平面5作为草图平面，绘制图3.7所示的草图3。

说明：R300圆的圆心位于Z轴上。

图3.6 草图3（建模环境）

图3.7 草图3（草绘环境）

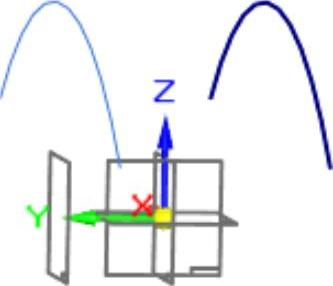

Step7.创建图3.8所示的镜像草图4。在区域中单击后的小三角，选择命令，在图形区选取草图3作为镜像零件；选取右视图（YZ）平面作为镜像中心平面，单击“镜像”命令条中的按钮，完成镜像草图4的创建。

图3.8 镜像草图4

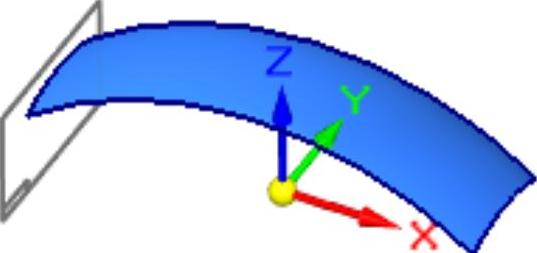

Step8.创建图3.9所示的蓝面1。选择区域中的命令，选取图3.10所示的截面1，然后右击；选取截面2，然后右击，在“蓝面”命令条中单击按钮，选取图3.10所示的引导曲线1，然后右击；选取引导曲线2，然后双击左键；单击按钮，单击按钮，完成蓝面1的创建。

图3.9 蓝面1

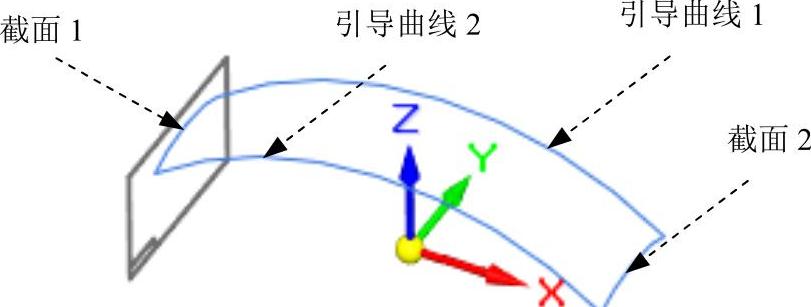

图3.10 定义截面及引导曲线

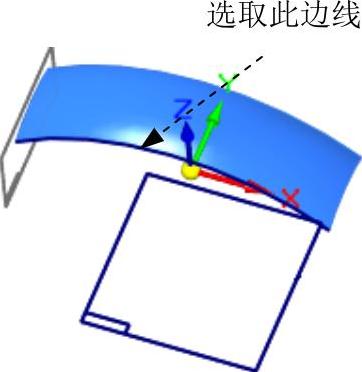

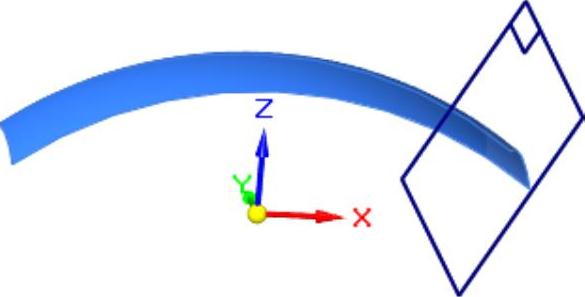

Step9.创建图3.11所示的平面6。在区域中单击按钮，选择选项；选取俯视图（XY）平面为参考平面，在图3.11所示的蓝面的边线上单击，完成平面6的创建。

Step10.创建图3.12所示的平面7。在区域中单击按钮，选择命令，选取图右视图（YZ）平面与平面6作为参考平面；选取右视图（YZ）平面为旋转的基准面；在“基准面”命令条后的下拉列表中输入角度值为30.0，旋转方向可参考图3.12；单击左键确定，完成平面7的创建。

图3.11 平面6

图3.12 平面7

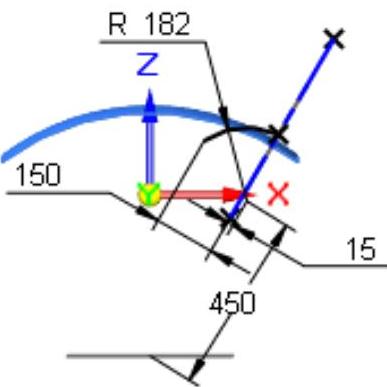

Step11.创建图3.13所示的草图5。在区域中单击按钮，选取前视图（XZ）平面作为草图平面，绘制图3.14所示的草图5。

图3.13 草图5（建模环境）

图3.14 草图5（草绘环境）(www.daowen.com)

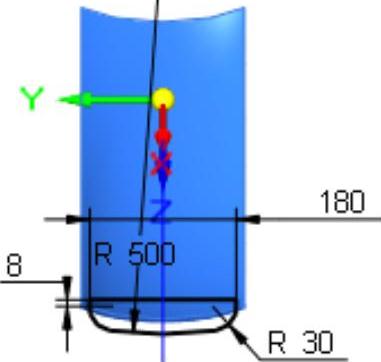

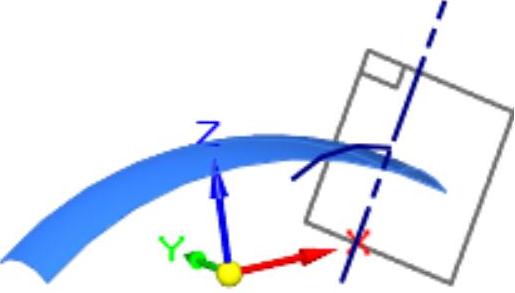

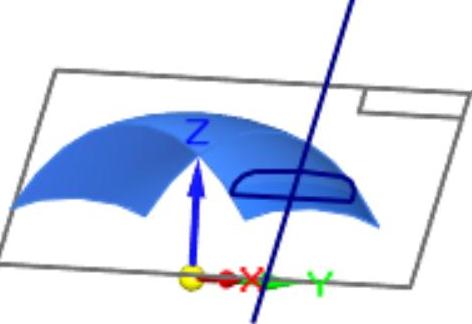

Step12.创建图3.15所示的草图6。在区域中单击按钮，选取平面7作为草图平面，绘制图3.16所示的草图6。

图3.15 草图6（建模环境）

图3.16 草图6（草绘环境）

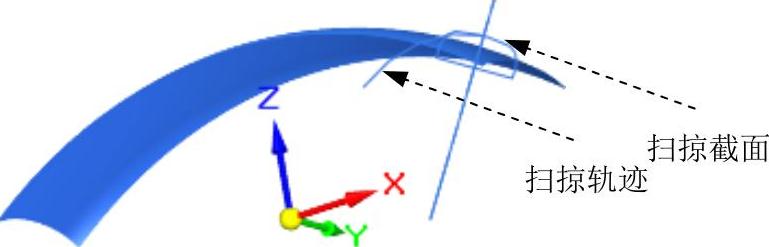

Step13.创建图3.17所示的扫掠曲面。选择区域中的命令，系统弹出“扫掠选项”对话框；在区域中选中单选项，然后单击按钮；选取图3.18所示的曲线作为扫掠轨迹，然后右击；选取图3.18所示的曲线作为扫掠截面，单击“封闭端”按钮；单击按钮，完成扫掠曲面的创建；单击按钮。

图3.17 扫掠曲面

图3.18 定义扫掠轨迹与截面

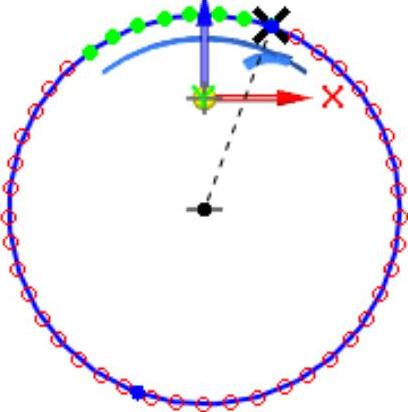

Step14.创建图3.19所示的阵列副本。在区域中单击命令后，在“阵列”命令条中的下拉列表中选择选项，选取图3.17所示的扫掠曲面，单击按钮；选取前视图（XZ）平面作为阵列草图平面；单击区域中的按钮，绘制圆（注：圆心要位于Z轴与平面6的交点上，对于圆的大小没有要求）；在“阵列”命令条的下拉列表中选择选项，在文本框中输入8，单击该命令条中的“抑制事例”按钮，对阵列对象进行抑制（框选或单击阵列事例，结果如图3.20所示红色部分），单击按钮，退出草绘环境；单击按钮，完成阵列副本的创建。

图3.19 阵列副本

图3.20 抑制阵列事例

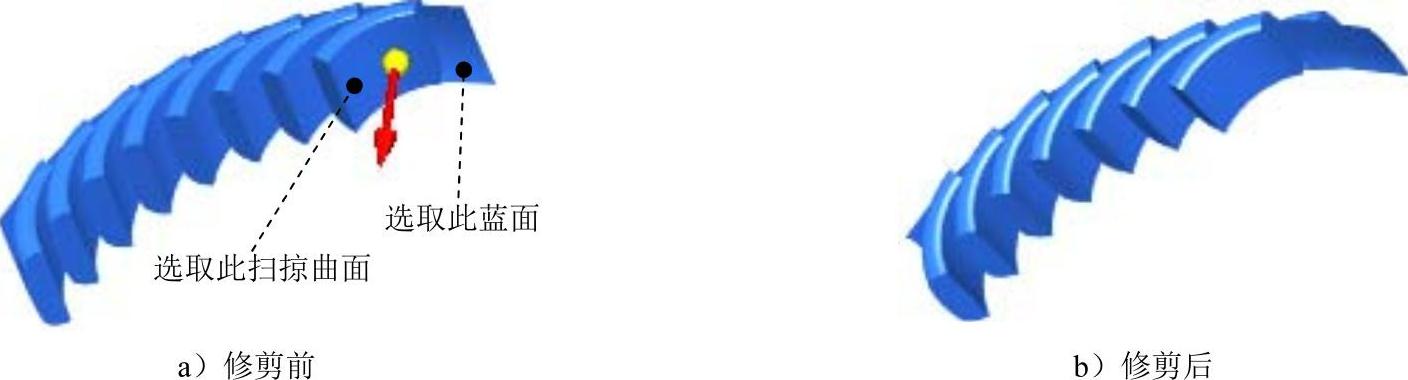

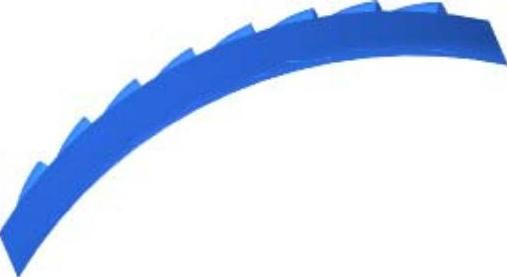

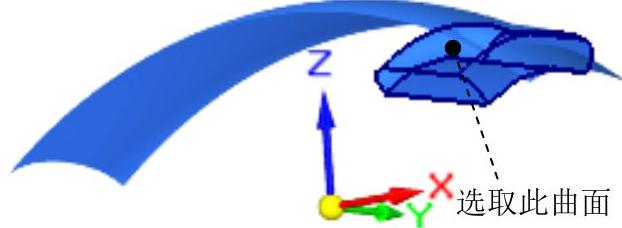

Step15.创建图3.21所示的曲面修剪1。选择区域中的命令，在“修剪”命令条中下拉列表中选择选项，选取图3.21a所示的扫掠曲面作为要修剪的面，然后右击；选取图3.21a所示的蓝面作为修剪边界元素，然后右击；在图3.21a所示箭头所指的一侧单击鼠标左键，单击按钮，完成曲面修剪1的创建，单击按钮。

图3.21 曲面修剪1

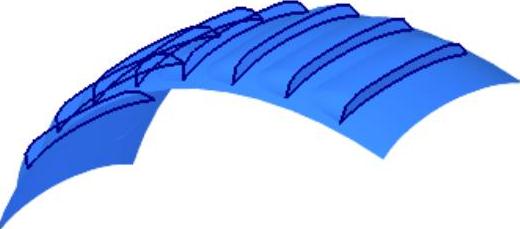

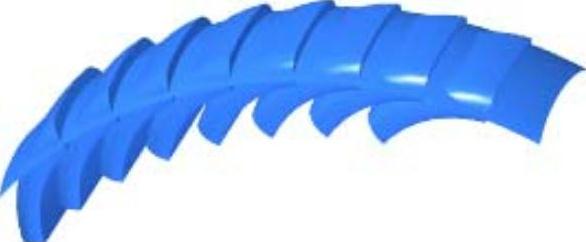

Step16.创建余下的7个修剪特征。方法同Step15，修剪后的结果如图3.22所示。

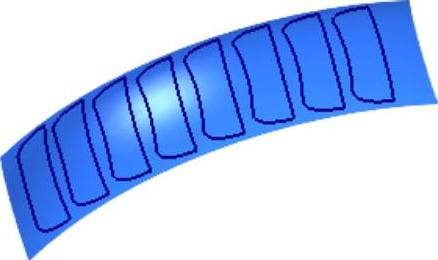

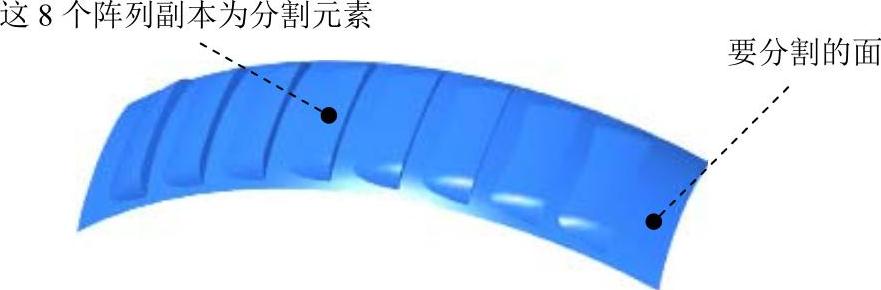

Step17.创建分割面1。选择区域中的命令，选取蓝面为要分割的面，然后右击；在“分割”命令条中下拉列表中选择选项，选取8个阵列副本为分割元素，然后右击；单击按钮，完成曲面分割的创建；单击按钮。

图3.22 修剪

图3.23 分割面1

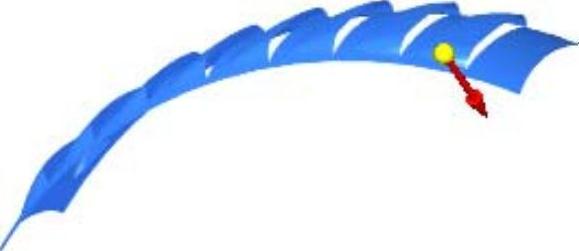

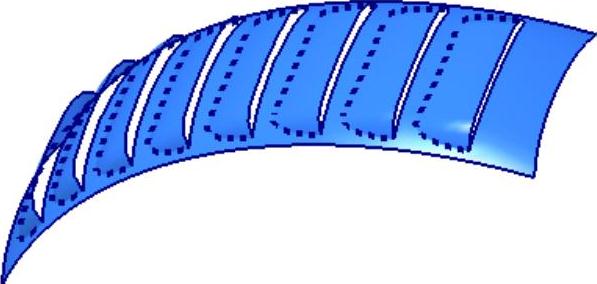

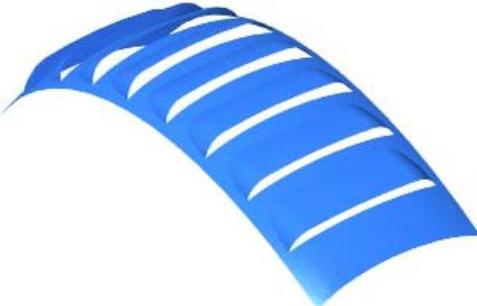

Step18.删除面。单击选项卡，单击“修改”按钮，单击“删除”按钮，选择命令，选取图3.24所示的8个面及图3.25所示的8个面，然后右击，结果如图3.26所示；单击按钮，单击按钮，完成面的删除。

图3.24 要删除的面

图3.25 要删除的面

图3.26 删除后的结果

Step19.创建图3.27所示的缝合曲面。单击区域中的命令，系统弹出“缝合曲面选项”对话框；各选项采用系统默认设置，单击按钮；在图形区选取所有的曲面作为缝合对象，然后右击；单击按钮，完成缝合曲面的创建；单击按钮。

图3.27 缝合曲面

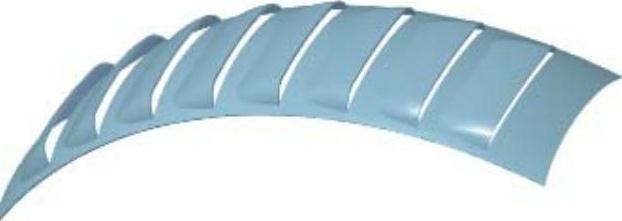

Step20.创建图3.28所示的加厚曲面。选择区域按钮中的命令，选择整个曲面作为加厚曲面；在“加厚”命令条的文本框中输入值3，在图3.29所示的箭头所指的方向单击鼠标左键；单击按钮，完成加厚曲面的创建；单击按钮。

图3.28 加厚曲面

图3.29 加厚方向

Step21.保存文件，文件名称为instance_m_sheet。
