如何在曲面上添加实体文字实例

实例概述

本实例讲解了在曲面上添加实体文字的设计过程,在产品的设计过程中经常会用到在曲面上添加文字或公司LOGO图案等,使用本实例的这种方法可以大大减少设计师的工作时间,提高工作效率。零件模型及路径查找器如图1.1所示。

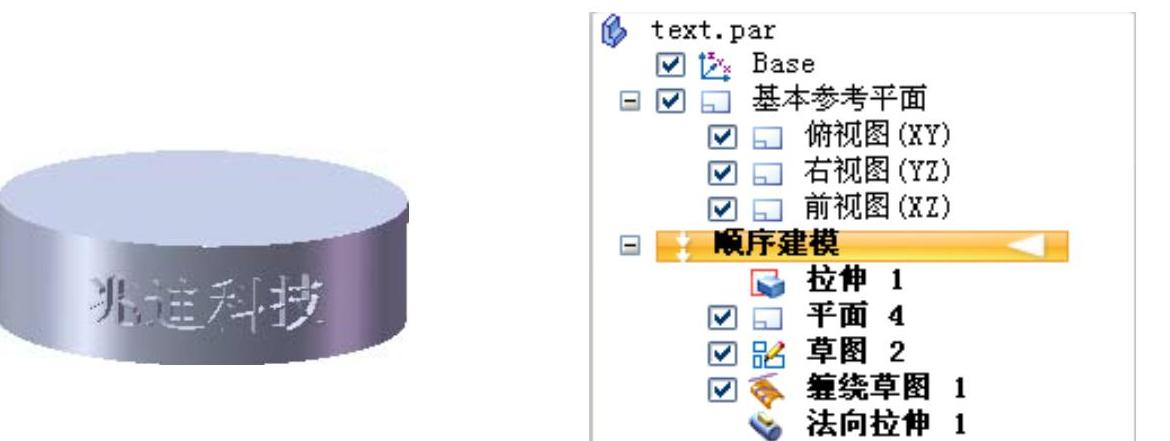

图1.1 零件模型及路径查找器

Step1.新建一个零件模型,选择下拉菜单978-7-111-40418-7-Chapter01-2.jpg978-7-111-40418-7-Chapter01-3.jpg978-7-111-40418-7-Chapter01-4.jpg978-7-111-40418-7-Chapter01-5.jpg978-7-111-40418-7-Chapter01-6.jpg命令,进入建模环境

Step2.创建图1.2所示的拉伸特征1。

(1)选择命令。在978-7-111-40418-7-Chapter01-7.jpg区域中单击978-7-111-40418-7-Chapter01-8.jpg按钮,选取俯视图(XY)平面作为草图平面,进入草绘环境。

(2)定义特征的截面草图。绘制图1.3所示的截面草图,单击978-7-111-40418-7-Chapter01-9.jpg按钮。

(3)定义拉伸属性。在“拉伸”命令条中单击978-7-111-40418-7-Chapter01-10.jpg按钮,确认978-7-111-40418-7-Chapter01-11.jpg按钮被按下,在978-7-111-40418-7-Chapter01-12.jpg下拉列表中输入30,并按Enter键。

(4)单击“拉伸”命令条中的978-7-111-40418-7-Chapter01-13.jpg按钮,单击978-7-111-40418-7-Chapter01-14.jpg按钮,完成拉伸特征1的创建。

Step3.创建图1.4所示的平面4。

(1)选择命令。在978-7-111-40418-7-Chapter01-15.jpg区域中单击978-7-111-40418-7-Chapter01-16.jpg按钮,选择978-7-111-40418-7-Chapter01-17.jpg命令。

(2)定义参考平面。在绘图区域选取右视图(YZ)平面为参考平面。

(3)定义偏移距离与方向。在978-7-111-40418-7-Chapter01-18.jpg下拉列表中输入偏移距离值为50,偏移方向参考图1.4。

(4)在绘图区域空白处单击完成平面4的创建。


图1.2 拉伸特征1

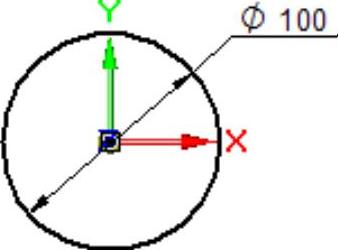

图1.3 截面草图


图1.4 平面4

Step4.创建图1.5所示的草图1。

(1)选择命令,在978-7-111-40418-7-Chapter01-22.jpg区域中单击978-7-111-40418-7-Chapter01-23.jpg按钮。

(2)定义特征的截面草图。

①定义草图平面。选取平面4为草图平面,进入草绘环境。

②在草绘环境中绘制图1.5所示的文字。单击978-7-111-40418-7-Chapter01-24.jpg功能选项卡978-7-111-40418-7-Chapter01-25.jpg区域中的“文本轮廓”按钮978-7-111-40418-7-Chapter01-26.jpg,系统弹出“文本”对话框;在978-7-111-40418-7-Chapter01-27.jpg下拉列表中设置文字的字体为宋体,文字的大小为10.00mm;在978-7-111-40418-7-Chapter01-28.jpg文本框中输入“兆迪科技”,单击978-7-111-40418-7-Chapter01-29.jpg按钮,然后在图形区中单击,完成文字的绘制。(www.daowen.com)

③为文字添加图1.5所示的尺寸约束。

④单击978-7-111-40418-7-Chapter01-30.jpg按钮,退出草绘环境;单击“草图”命令条中的978-7-111-40418-7-Chapter01-31.jpg按钮,单击978-7-111-40418-7-Chapter01-32.jpg按钮,完成草图1的创建。

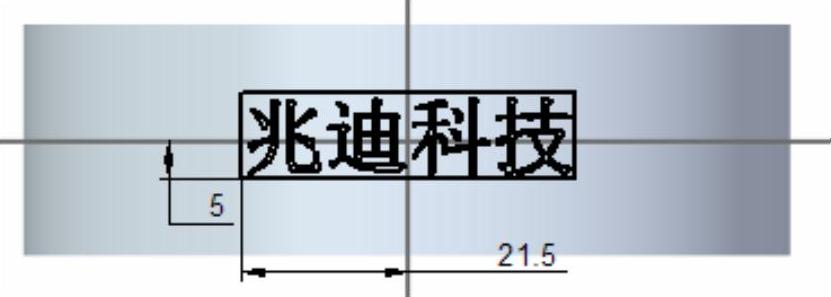

图1.5 草图1

Step5.创建图1.6所示的缠绕草图1。

(1)选择命令。单击978-7-111-40418-7-Chapter01-34.jpg功能选项卡978-7-111-40418-7-Chapter01-35.jpg区域中的978-7-111-40418-7-Chapter01-36.jpg按钮。

(2)定义要缠绕草图的曲面。选取图1.7所示的曲面为要缠绕草图的曲面,单击978-7-111-40418-7-Chapter01-37.jpg按钮。

(3)定义要缠绕的草图元素。选取草图1为要缠绕的草图元素,单击978-7-111-40418-7-Chapter01-38.jpg按钮。

(4)单击978-7-111-40418-7-Chapter01-39.jpg按钮,单击978-7-111-40418-7-Chapter01-40.jpg按钮,完成缠绕草图1的创建。

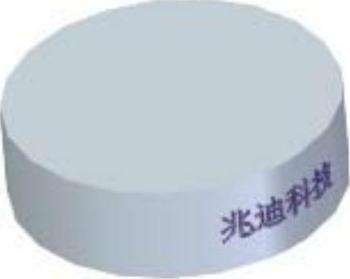

图1.6 缠绕草图1

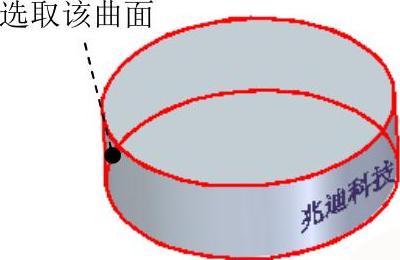

图1.7 选取缠绕草图的曲面

Step6.创建图1.8所示的法向拉伸1。

(1)选择命令。单击978-7-111-40418-7-Chapter01-43.jpg功能选项卡978-7-111-40418-7-Chapter01-44.jpg区域中的978-7-111-40418-7-Chapter01-45.jpg按钮,选择978-7-111-40418-7-Chapter01-46.jpg命令。

(2)定义法向曲线。选取图1.9所示的所有曲线,单击978-7-111-40418-7-Chapter01-47.jpg按钮。

(3)定义方向和高度。移动鼠标,调整方向至图1.10所示,在978-7-111-40418-7-Chapter01-48.jpg下拉列表中输入3.00。

(4)在空白区域单击鼠标左键,单击978-7-111-40418-7-Chapter01-49.jpg按钮,单击978-7-111-40418-7-Chapter01-50.jpg按钮,完成法向拉伸1的创建。

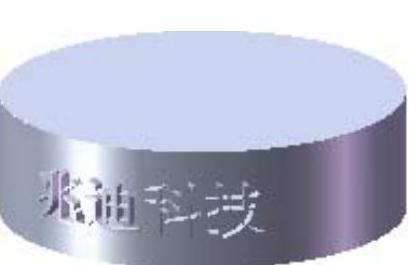

图1.8 法向拉伸1

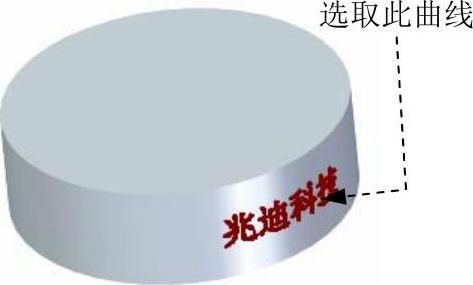

图1.9 定义法向曲线

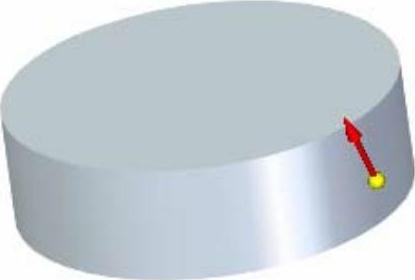

图1.10 定义方向

Step7.保存模型文件。选择下拉菜单978-7-111-40418-7-Chapter01-54.jpg978-7-111-40418-7-Chapter01-55.jpg978-7-111-40418-7-Chapter01-56.jpg命令,文件名称为text。
